ai8051的vcc和adc基准vref是同一引脚，怎么使用外部基准

xmns***

Ai8051U的VCC和ADC基准VRef+是同一引脚，怎么使用外部基准实现高精度ADC方案

神***

国芯人***

在ai8051中，VCC和ADC基准VREF共享同一引脚，这在一定程度上限制了ADC的精度。为实现高精度ADC方案，建议采用以下步骤：<br><br>1. **外部基准源选择**：选择一个高精度、低噪声的外部基准源（如TL431、REF50xx系列），确保其输出电压稳定且符合ai8051的ADC输入范围。<br><br>2. **电源隔离**：通过使用低噪声LDO或线性稳压器为ai8051供电，减少电源噪声对ADC基准的影响。<br><br>3. **基准电压接入**：将外部基准源的输出通过一个低阻抗的模拟开关或缓冲器接入VREF引脚。确保连接线路短且屏蔽良好，以减少噪声干扰。<br><br>4. **去耦电容**：在VREF引脚附近添加适当的去耦电容（如0.1μF陶瓷电容和1μF钽电容），以进一步滤除高频噪声。<br><br>5. **软件校准**：在软件中实现ADC校准算法，如偏移校准和增益校准，以消除系统误差，提高测量精度。<br><br>通过以上措施，可以有效利用外部基准源提升ai8051的ADC精度，满足高精度测量需求。<br><br>[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

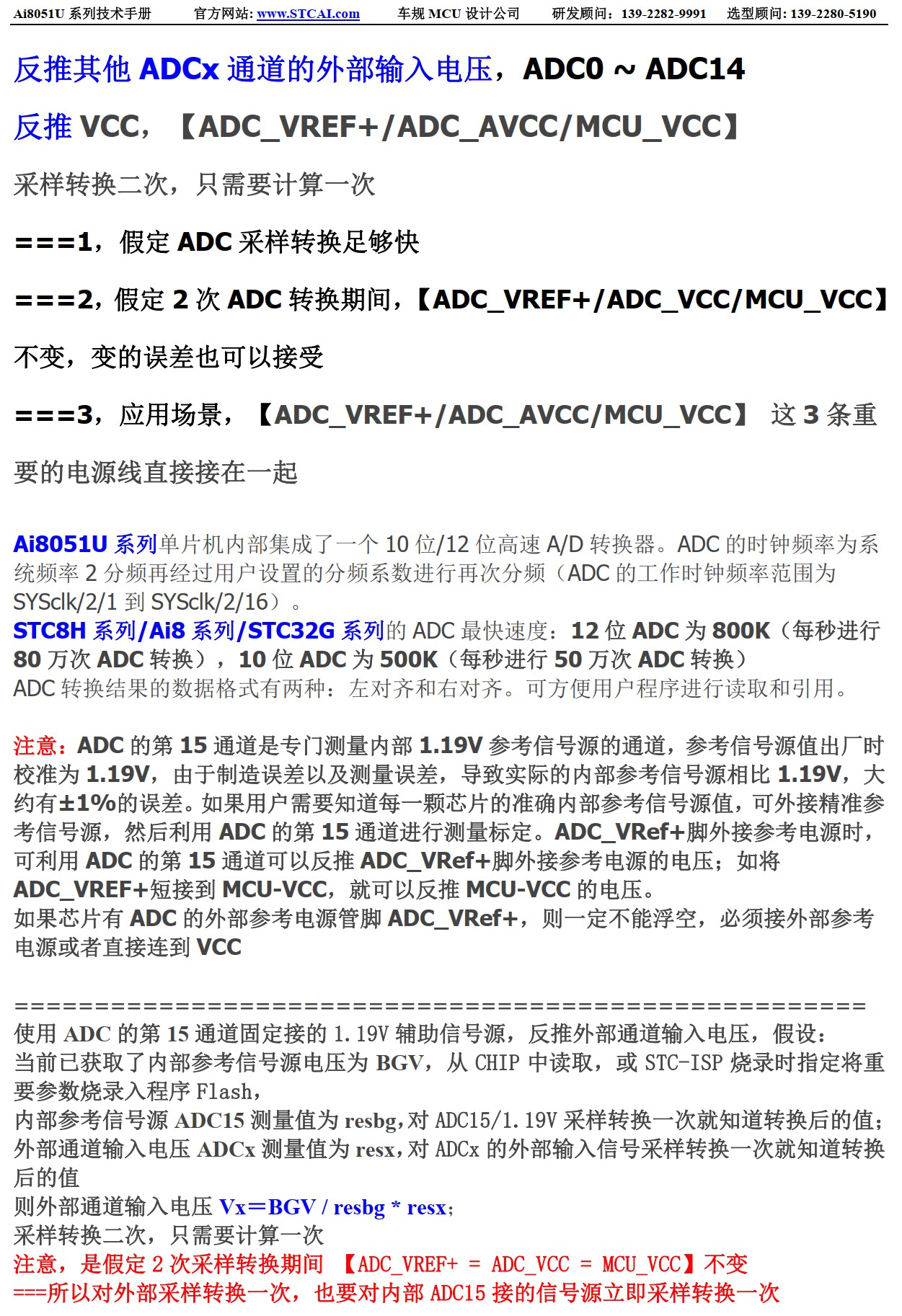

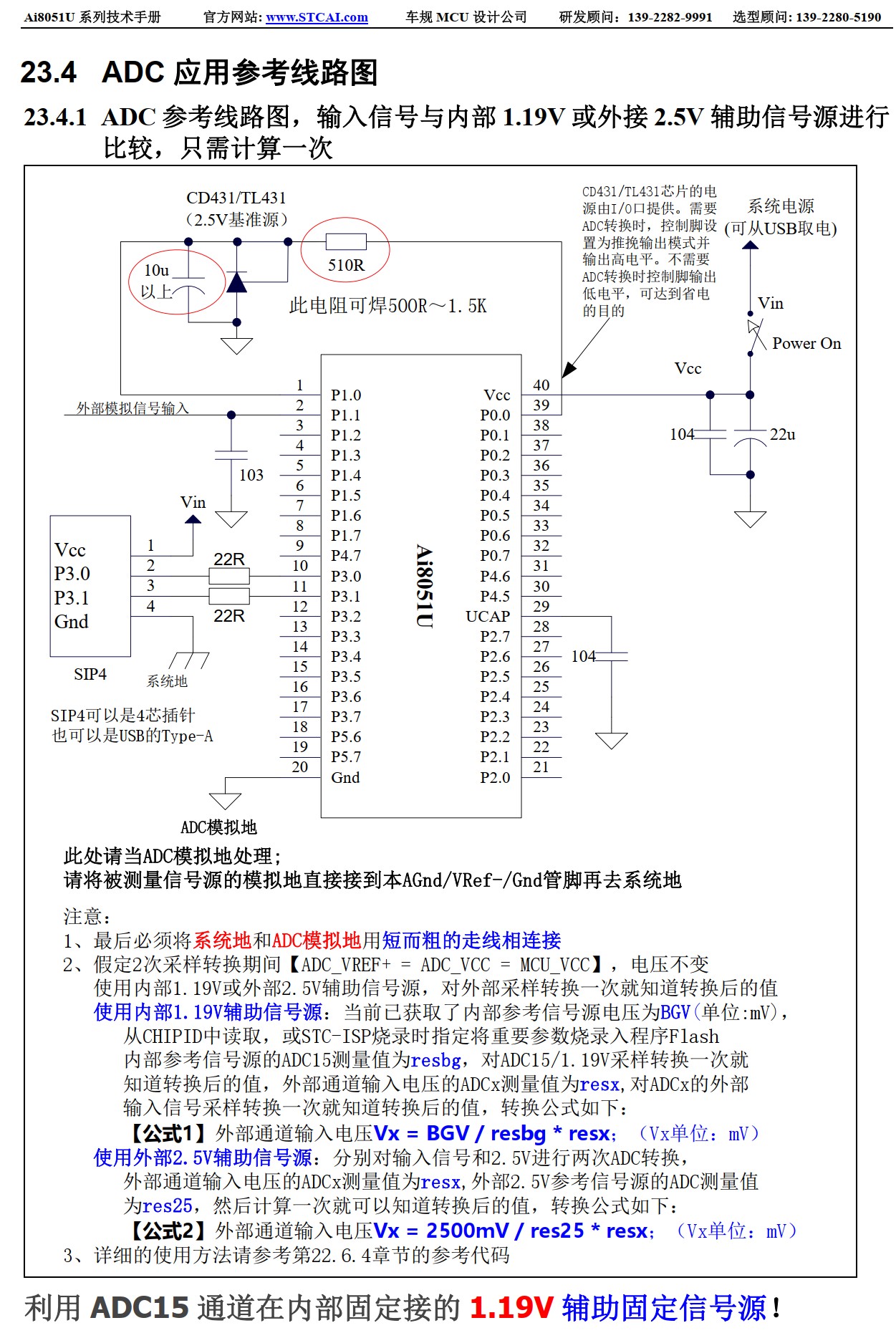

基准接ADC通道，算出VCC（VREF），再算出另一个通道

xmns***

这样反算一定程度上影响采样的准确率，而且如果高速采样，需要实时计算采样基准再对采样值进行换算，对cpu性能也会有一定影响，跟独立基准效果估计差别还挺大的，如果使用8H做高精度方案，有办法扩大芯片的RAM吗

angm***

xmns*** 发表于 2025-3-12 15:34
这样反算一定程度上影响采样的准确率，而且如果高速采样，需要实时计算采样基准再对采样值进行换算，对cpu ...

RAM空间不够可以通过片外IS62C256AL芯片扩展了 xdata 32K空间

xmns***

还是等ai8052吧，目前的方案不太适合公司的产品需求
