IO口设置成推挽模式，串口无法接收数据

ang***

为了省事，把所有IO口设置成推挽模式，串口接收异常。
AI8H1K17  IO口设置成推挽模式，串口无法接收数据，但是能正常发送。
其他MCU没试过。
为啥设置成推挽模式就不能正常接收数据？来个大佬分析分析！

神***

输入：








输出：

国芯人***

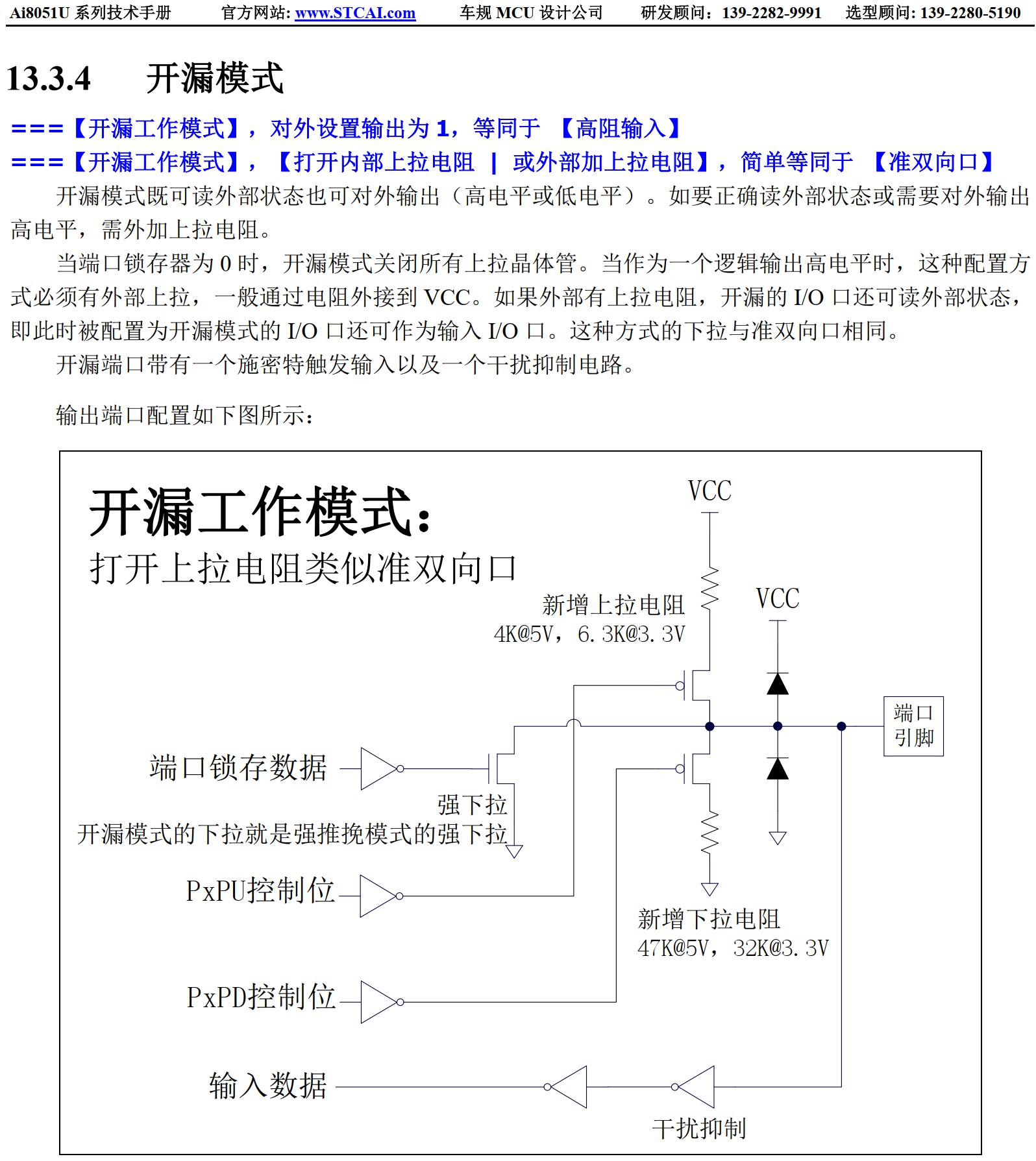

在MCU中，IO口的工作模式对串口通信有直接影响。推挽模式下，IO口输出能力强，适用于驱动高电平或低电平，但不适合接收外部信号。串口接收数据时，需要IO口处于高阻态或开漏模式，以便正确读取外部设备发送的高低电平信号。<br><br>当IO口设置为推挽模式时，输出驱动电路会强制将引脚拉高或拉低，导致无法准确检测外部信号变化，从而造成接收异常。而串口发送数据时，推挽模式可以提供足够的驱动能力，确保信号稳定传输。<br><br>建议将串口接收引脚设置为输入模式或开漏模式，以便正确接收数据。具体设置方法可参考MCU的数据手册，针对不同的MCU可能需要不同的配置。<br><br>总结：推挽模式不适合串口接收，因为其输出驱动会干扰外部信号的检测。正确配置IO口模式是确保串口通信正常的关键。<br><br>[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

IO电平相同（都是3.3V或5V）：
接收设置高阻并打开4K上拉（如不开4K上拉，断开连接，IO悬空时，可能会收到乱码）
发送设置推挽

IO电平不同：

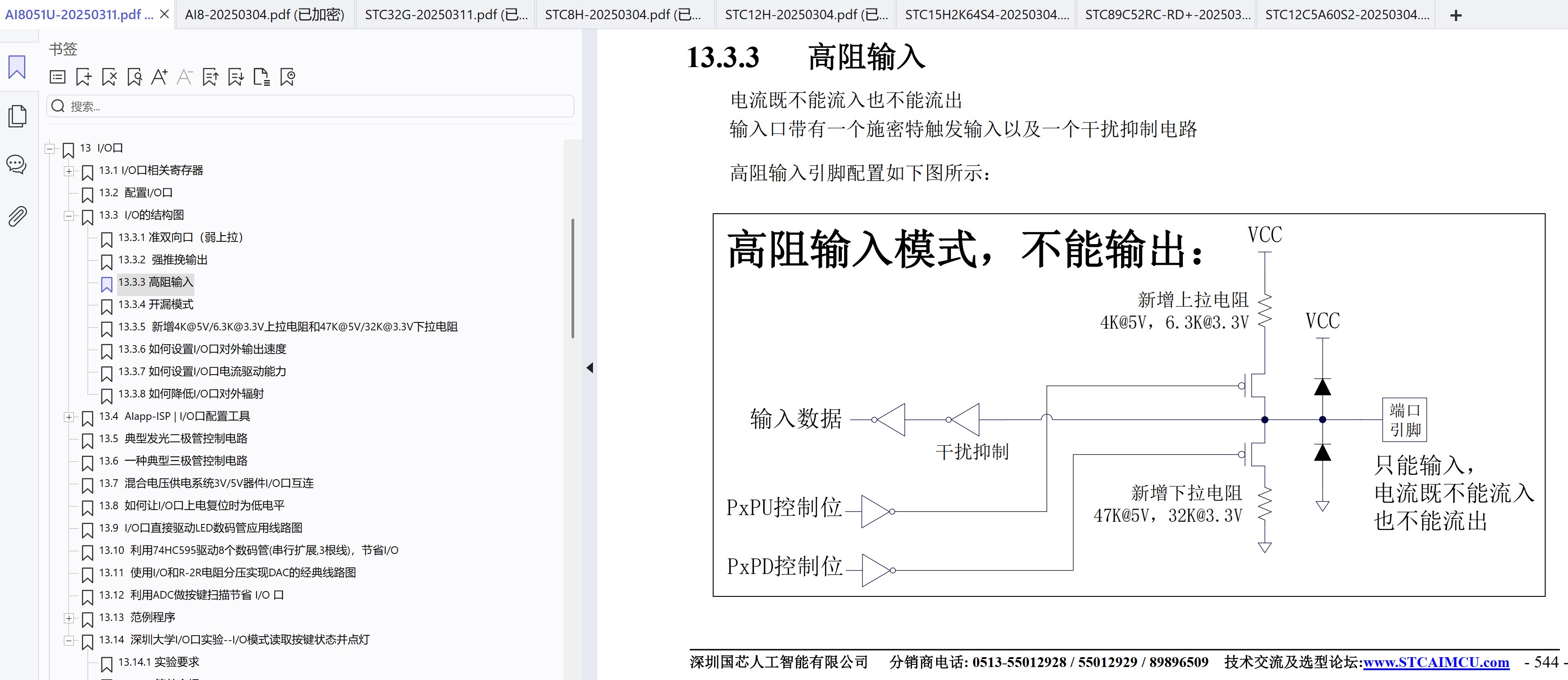

3.3V接收 高阻
3.3V发送 推挽
5V接收 高阻
5V发送 推挽并用电阻分压到3.3V

ang***

Debu*** 发表于 2025-3-12 09:54
IO电平相同（都是3.3V或5V）：
接收设置高阻并打开4K上拉（如不开4K上拉，断开连接，IO悬空时，可能会收到 ...

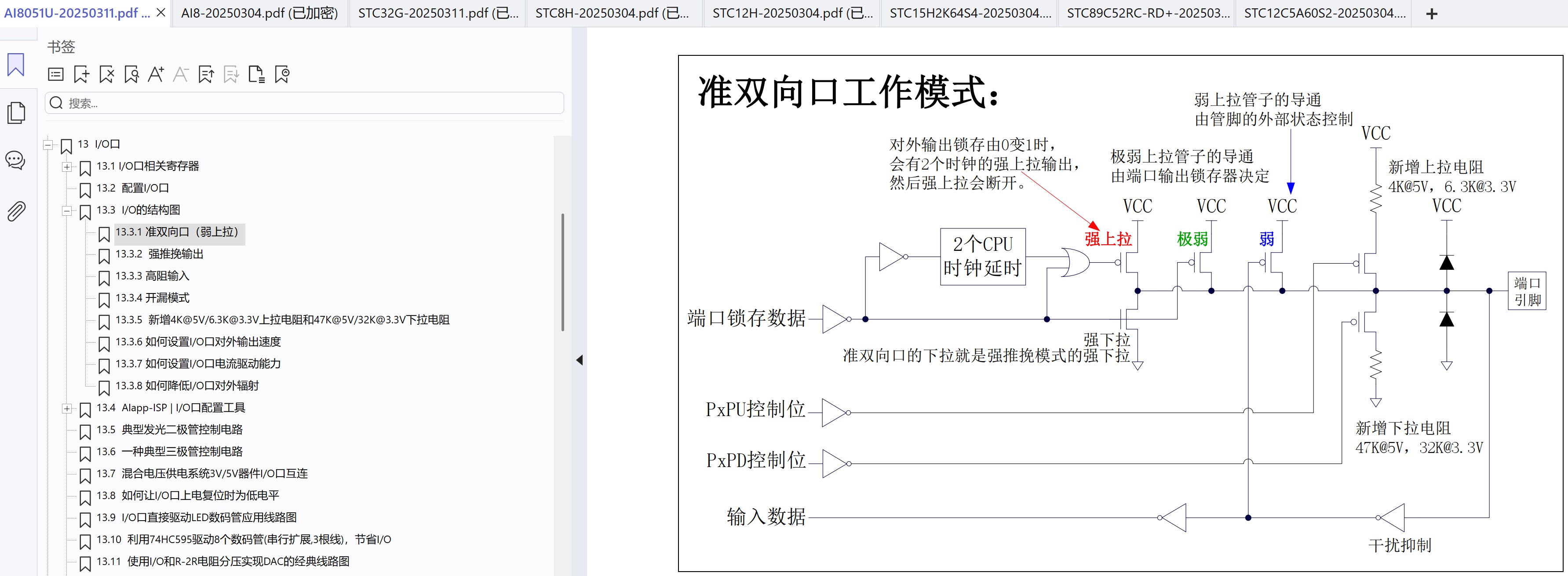

我是设置成准双向口了，晚点试试你的方法。

ang***

国芯人*** 发表于 2025-3-12 09:53
在MCU中，IO口的工作模式对串口通信有直接影响。推挽模式下，IO口输出能力强，适用于驱动高电平或低电平， ...

感谢你的讲解，主要是手册上也没标注串口不能使用推挽模式，这次的意外又学到新知识了。

jw***

推挽不应该是输出吗？怎么接收
