关于ADC使用 | 高压就用2个电阻分压

梁***

网*** 发表于 2025-3-9 15:20
只串一个大电阻到高压,芯片管脚通常有二极管钳位到VCC和GND,只要电流不超标,芯片不会坏,只是用做ADC采样的 ...

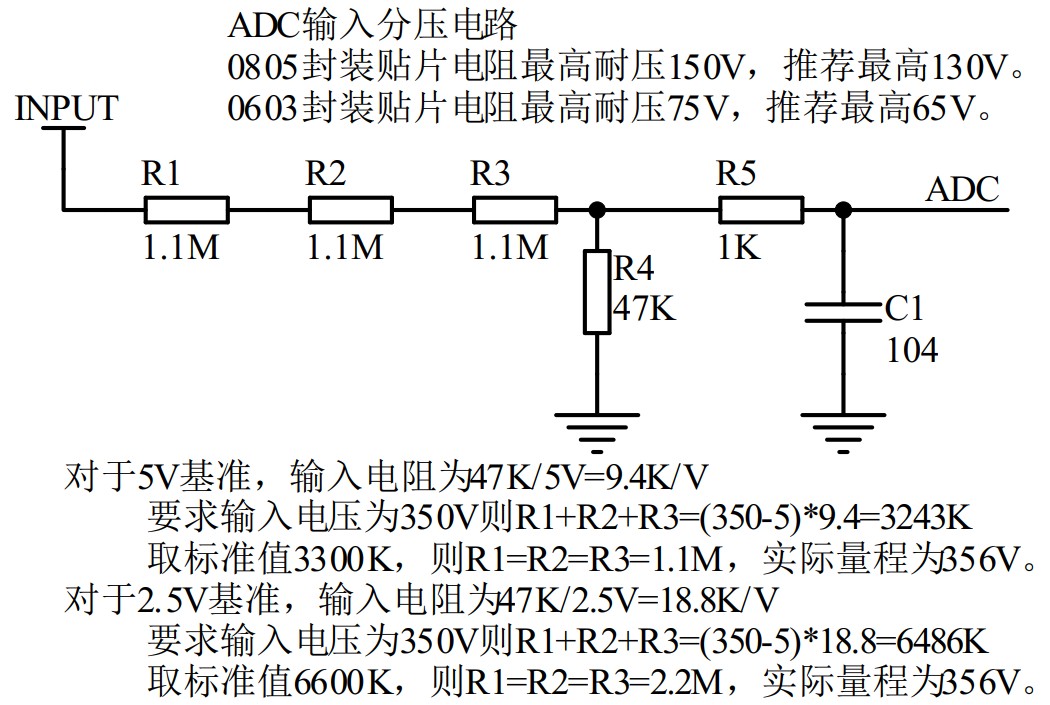

给一个设计参考：

前***

又学到东西了

huh***

梁*** 发表于 2025-3-9 16:05
给一个设计参考：

贴片电阻不是算功率的吗，这个耐压是从哪里来的

21cns***

huh*** 发表于 2025-3-12 21:40
贴片电阻不是算功率的吗，这个耐压是从哪里来的

耐压值不是主要参数，因为电阻很少用在高压场景，但电阻的官方参数是有这个值的。

21cns***

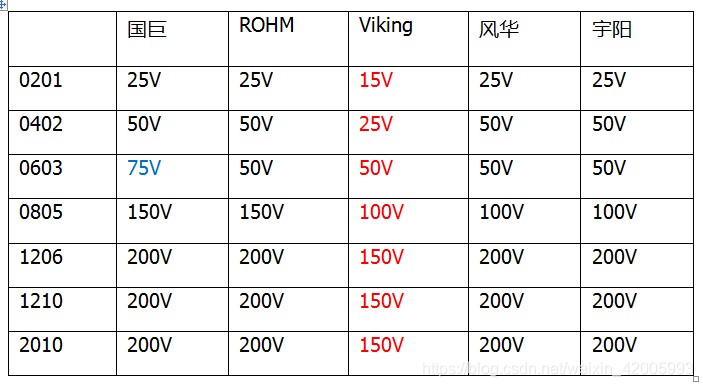

几种品牌贴片电阻耐压值，共参考

梁***

huh*** 发表于 2025-3-12 21:40
贴片电阻不是算功率的吗，这个耐压是从哪里来的

耐压参数可以从厂家的手册中查到。你可以问下DeepSeek了解一下“爬电距离”，或者直接问0805、0603贴片电阻的耐压。

一般应用电阻的功率是主要参数，这里因为电阻值大，功率很小，反而不是主要参数，耐压参数很重要。
见到过有人用两个0805电阻分压接单片机ADC输入口，说很容易烧单片机。

木***

梁*** 发表于 2025-3-9 16:05
给一个设计参考：

让我看明白了 又学会一手

jm***

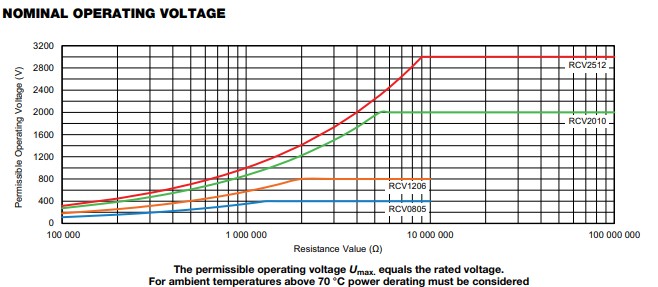

vishay:
