32G12K128_S2SPI怎么使用

An***

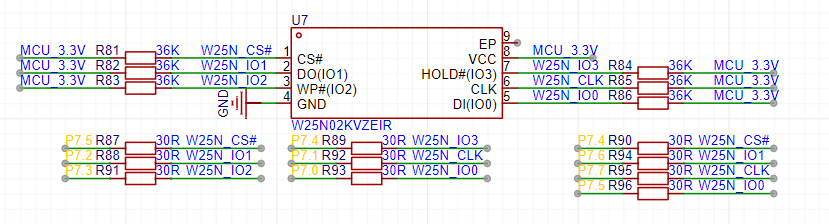

32G12K128如果SPI接口接在P7上，是不是就是只能使用S2SPI，但是手册并没有该外设使用说明和对应寄存器信息

国芯人***

关于STC32G12K128的S2SPI使用问题，首先需要明确的是，SPI接口的配置与引脚映射密切相关。在STC32G12K128中，SPI接口通常默认映射到特定引脚，但若您选择将其配置到P7引脚，则确实需要启用S2SPI功能。

S2SPI作为第二SPI接口，其寄存器配置与主SPI接口相似，但具体寄存器地址和功能可能有所不同。建议查阅STC32G12K128的技术参考手册，特别是关于SPI接口的章节，以获取详细的寄存器信息和配置步骤。若手册中未明确提及S2SPI的具体说明，建议联系STC官方技术支持获取进一步指导。

在配置过程中，请确保正确设置SPI的工作模式、时钟频率、数据位宽等参数，并按照手册中的时序要求进行初始化。通过合理的配置和调试，您应能成功在P7引脚上使用S2SPI功能。

[本文内容由国芯人工智能辅助生成，仅供参考]

国芯人***

STC32G12K128的S2SPI是其第二套SPI接口，通常默认配置在P1口。若需将SPI接口迁移至P7口，需通过配置相关寄存器实现端口映射。手册中未明确提及S2SPI在P7的详细使用说明，但理论上可通过端口重映射功能实现。建议查阅芯片手册中关于端口重映射及SPI控制寄存器的详细描述，以确认具体配置步骤及寄存器信息。此外，可参考STC官方例程或联系技术支持获取进一步指导。

[本文内容由国芯人工智能辅助生成，仅供参考]

王***

有关S2SPI的详细信息，可以参考技术手册的串口2部分-同步模式寄存器
里面有详细的讲解，并且范例程序也给出了如何使用S2SPI和S1SPI

An***

王*** 发表于 2025-3-6 21:36
有关S2SPI的详细信息，可以参考技术手册的串口2部分-同步模式寄存器
里面有详细的讲解，并且范例程序也给出 ...

SPI功能出来了，作为主机，有触发发完中断，没有触发接收中断；读取flash，发完直接读取buff会丢失了一位，丢失的一位在下个数据首位；无论延时多久，没触发sck脉冲，丢失位不会进入buff。

王***

An*** 发表于 2025-3-11 21:39
SPI功能出来了，作为主机，有触发发完中断，没有触发接收中断；读取flash，发完直接读取buff会丢失了一位 ...

spi是全双工，发送完成的同时就接受完成了
至于偏移的问题，可以通过调整clk相位和采集边沿解决
如果遇到无法解决，可以考虑是否是cs开启过早导致clk电平变化被器件接收到了

An***

王*** 发表于 2025-3-11 22:15
spi是全双工，发送完成的同时就接受完成了
至于偏移的问题，可以通过调整clk相位和采集边沿解决
如果遇到 ...

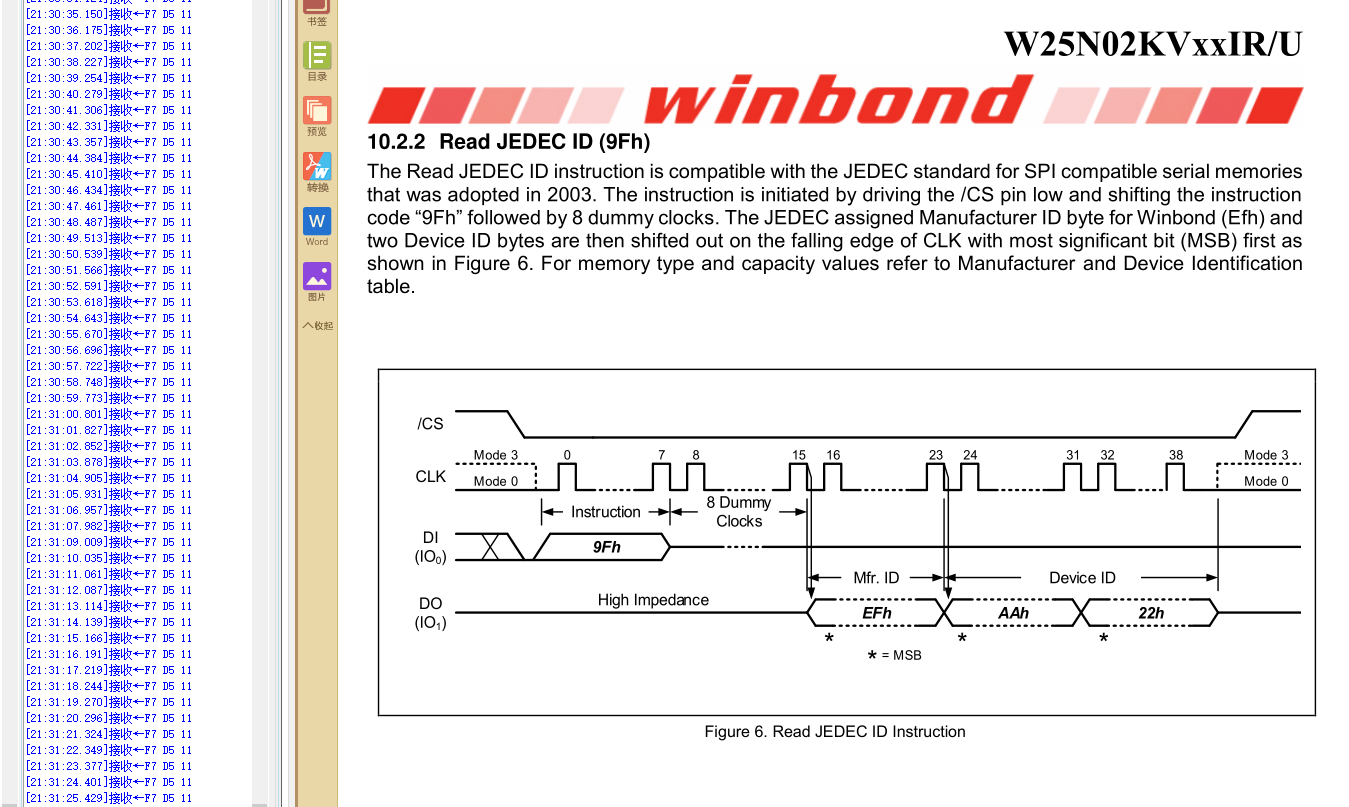

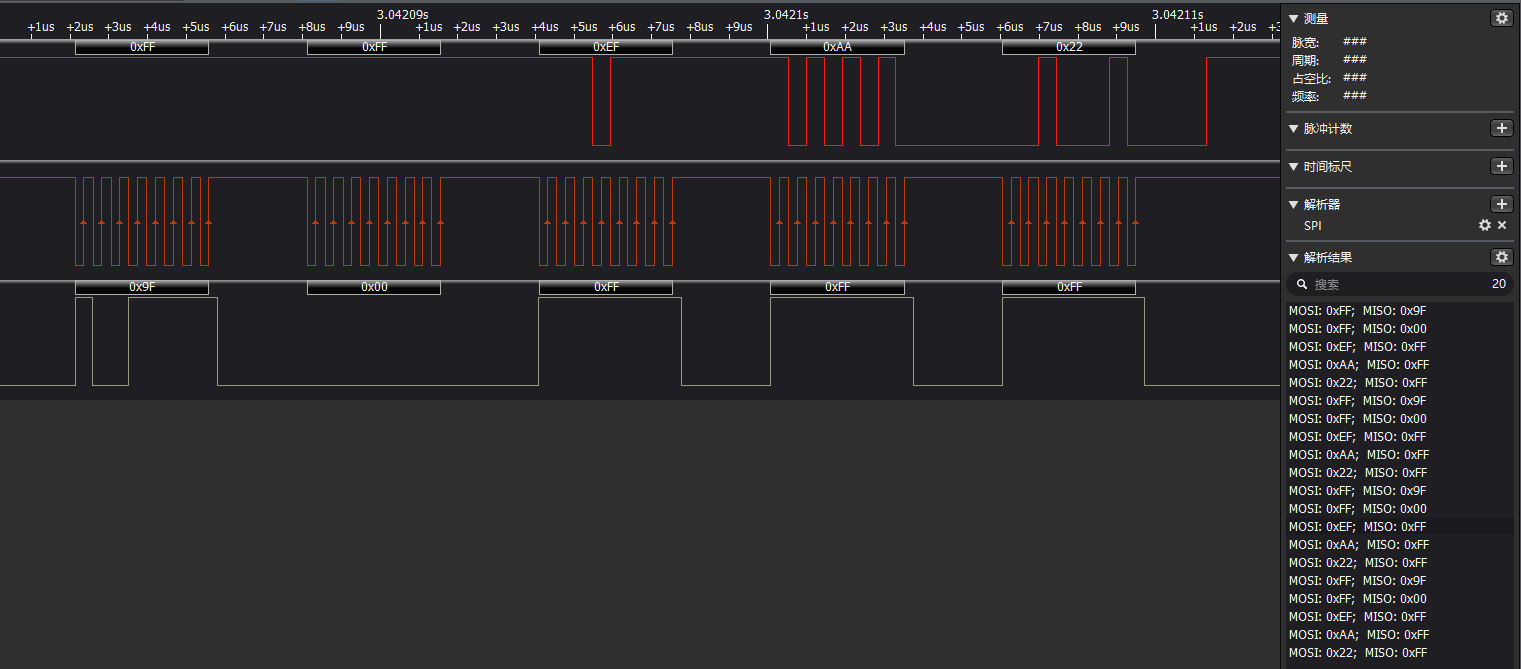

时序图看起来是没问题吧

An***

An*** 发表于 2025-3-12 01:31
时序图看起来是没问题吧

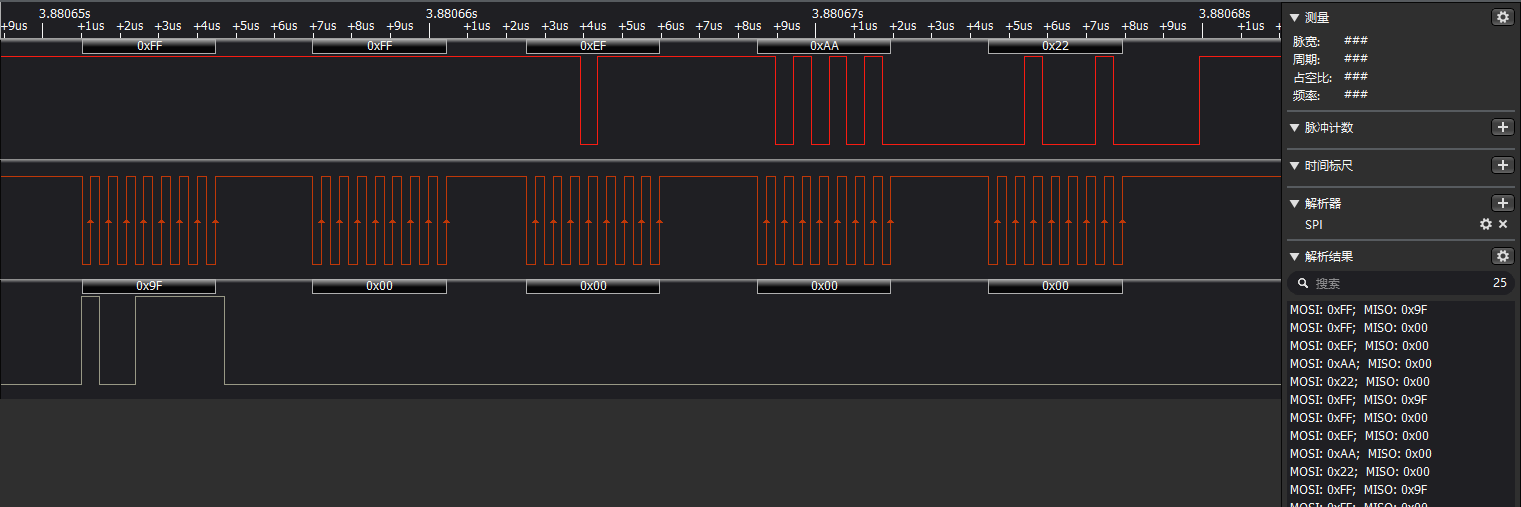

实际从设备都是发出正确数据了的，就是接收卡了一位

王***

An*** 发表于 2025-3-12 01:38
实际从设备都是发出正确数据了的，就是接收卡了一位

那可以试一下官方的spi读取flash芯片例程，都是正常的

An***

STC32G的QSPI什么短时间内能出吗，同时感觉CPU时钟还是低了，处理数据占用时间好多
