8A8K64S 10位PCA出波形 PWM0_OUT_0() 不能一直输出低电平

ma99***

#define                PWM0_NORMAL()        PCA_PWM0 &= ~2                                        /* PWM0正常输出(默认)        */
#define                PWM0_OUT_0()        PCA_PWM0 |=  2, CCAP0H = 0xff        /* PWM0一直输出0                */
#define                PWM0_OUT_1()        PCA_PWM0 &= ~2, CCAP0H = 0                /* PWM0一直输出1                */

#define                PWM1_NORMAL()        PCA_PWM1 &= ~2                                        /* PWM1正常输出(默认)        */
#define                PWM1_OUT_0()        PCA_PWM1 |=  2, CCAP1H = 0xff        /* PWM1一直输出0                */
#define                PWM1_OUT_1()        PCA_PWM1 &= ~2, CCAP1H = 0                /* PWM1一直输出1                */

#define                PWM2_NORMAL()        PCA_PWM2 &= ~2                                        /* PWM2正常输出(默认)        */
#define                PWM2_OUT_0()        PCA_PWM2 |=  2, CCAP2H = 0xff        /* PWM2一直输出0                */
#define                PWM2_OUT_1()        PCA_PWM2 &= ~2, CCAP2H = 0                /* PWM2一直输出1                */

#define                PWM3_NORMAL()        PCA_PWM3 &= ~2                                        /* PWM3正常输出(默认)        */
#define                PWM3_OUT_0()        PCA_PWM3 |=  2, CCAP3H = 0xff        /* PWM3一直输出0                */
#define                PWM3_OUT_1()        PCA_PWM3 &= ~2, CCAP3H = 0                /* PWM3一直输出1                */

问题： pca初始化后波形输出正常可以调节  这时需要一直输出低电平 调用PWM0_OUT_0(）使PCA0 一直输出低电平 不起作用。

国芯人***

在STC8A8K64S微控制器中，PCA模块的10位PWM输出功能通过配置PCA_PWMx寄存器和CCAPxH寄存器实现。`PWM0_OUT_0()`宏定义为将PCA_PWM0的第1位置1，并将CCAP0H设置为0xFF，理论上应使PWM0输出持续低电平。然而，若实际输出不符合预期，可能原因如下：

1. **寄存器配置冲突**：PCA_PWM0和CCAP0H的配置可能与其他寄存器设置冲突，建议检查相关寄存器的完整配置。
2. **硬件限制**：某些情况下，PCA模块的硬件特性可能导致输出无法完全拉低，需参考数据手册确认是否存在此类限制。
3. **代码执行顺序**：确保在调用`PWM0_OUT_0()`前，PCA模块已正确初始化，且未在其他地方修改相关寄存器。

建议通过调试工具实时监控寄存器状态，验证配置是否生效，并结合数据手册深入排查问题。

[本文内容由国芯人工智能辅助生成，仅供参考]

国芯人***

在STC8A8K64S微控制器中，PCA模块的PWM输出模式通过`PCA_PWMx`寄存器进行配置。根据您的代码，`PWM0_OUT_0()`宏旨在实现PWM0输出持续低电平。然而，`PCA_PWM0 |= 2`将PWM0设置为“强制输出低电平”模式，而`CCAP0H = 0xff`则设置了比较寄存器的高字节，这可能导致PWM输出不完全符合预期。建议检查以下几点：

1. **寄存器配置**：确保`PCA_PWM0`和`CCAP0H`的配置与预期的输出模式一致。
2. **时钟源和计数器**：确认PCA模块的时钟源和计数器配置正确，以确保PWM波形生成正常。
3. **硬件连接**：验证PWM输出引脚是否正确连接，并排除硬件干扰。

若问题仍未解决，建议查阅STC8A8K64S的技术手册，确认寄存器配置细节，或联系技术支持进一步调试。

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

以下程序供参考：

void PWM_Out(unsigned int pwm_0,pwm_1,pwm_2)
{
        unsigned char temp_l,temp_h,temp;

        temp_l=pwm_0&0x00ff;                //读pwm_0低8位赋值给temp_l
        temp_h=(pwm_0&0x0300)>>4;        //读pwm_0高2位，移动到XCCAP0H（PCA_PWM0[5:4]）位置，赋值给temp_h
        temp=PCA_PWM0&0xcd;                        //读PCA_PWM0，XCCAP2H（PCA_PWM0[5:4]）、EPC0H（PCA_PWM0[1]）清零后赋值给temp
        temp_h|=temp;                                //写其他位到temph
        if(pwm_0==0x03ff)                        //如果pwm_0最大
                temp_h|=0x02;                        //设置EPC0H（PCA_PWM0[1]）为1
        PCA_PWM0=temp_h;                        //写PCA_PWM0（先写高2位）
        CCAP0H=temp_l;                                //写CCAP0H（再写低8位）

        temp_l=pwm_1&0x00ff;                //读pwm_1低8位赋值给temp_l
        temp_h=(pwm_1&0x0300)>>4;        //读pwm_1高2位，移动到XCCAP1H（PCA_PWM1[5:4]）位置，赋值给temp_h
        temp=PCA_PWM1&0xcd;                        //读PCA_PWM1，XCCAP1H（PCA_PWM2[5:4]）、EPC1H（PCA_PWM1[1]）清零后赋值给temp
        temp_h|=temp;                                //写其他位到temph
        if(pwm_1==0x03ff)                        //如果pwm_1最大
                temp_h|=0x02;                        //设置EPC1H（PCA_PWM1[1]）为1
        PCA_PWM1=temp_h;                        //写PCA_PWM1（先写高2位）
        CCAP1H=temp_l;                                //写CCAP1H（再写低8位）

        temp_l=pwm_2&0x00ff;                //读pwm_2低8位赋值给temp_l
        temp_h=(pwm_2&0x0300)>>4;        //读pwm_2高2位，移动到XCCAP2H（PCA_PWM2[5:4]）位置，赋值给temp_h
        temp=PCA_PWM2&0xcd;                        //读PCA_PWM2，XCCAP2H（PCA_PWM2[5:4]）、EPC2H（PCA_PWM2[1]）清零后赋值给temp
        temp_h|=temp;                                //写其他位到temph
        if(pwm_2==0x03ff)                        //如果pwm_2最大
                temp_h|=0x02;                        //设置EPC2H（PCA_PWM2[1]）为1
        PCA_PWM2=temp_h;                        //写PCA_PWM2（先写高2位）
        CCAP2H=temp_l;                                //写CCAP2H（再写低8位）
}
复制代码

梁***

没有问题的，用得多了。

请先别修改程序，直接下载“01-PCA-4路PWM-C语言”里的“PCA.hex”测试，主频24MHz，PCA3-->P2.6输出间歇的PWM，示波器观察，想输出连续高低电平也是随心所欲！

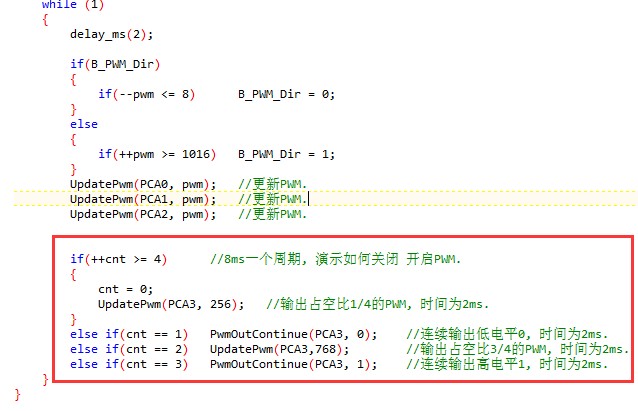

程序：

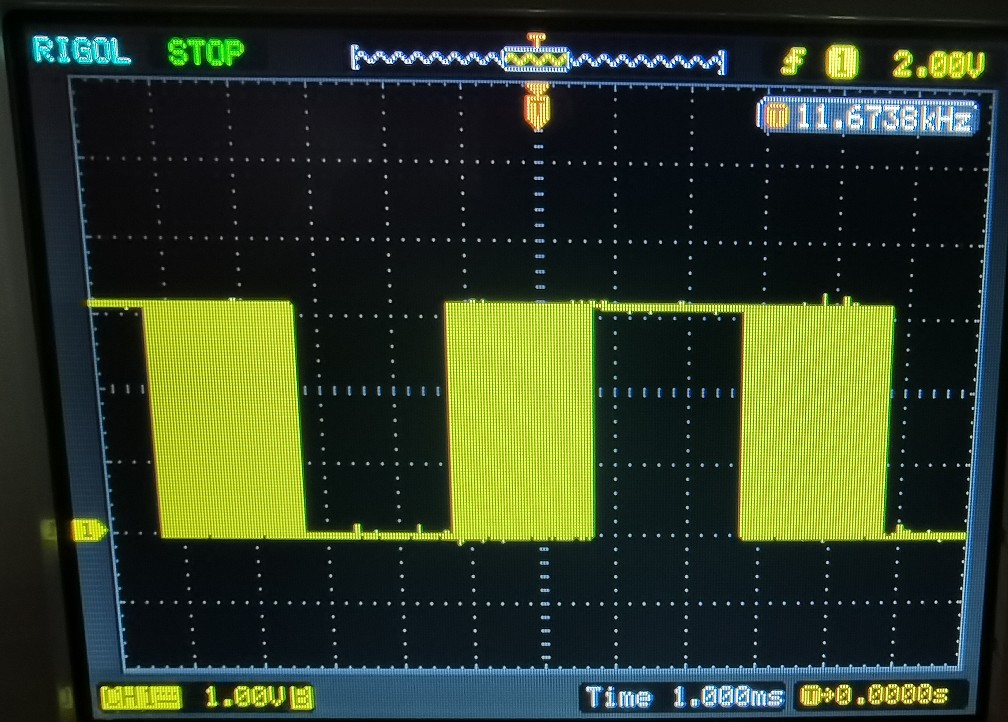

PCA---P2.6波形：



STC8A8K64D4-PCA相关程序.rar (464.93 KB, 下载次数: 20)

2025-3-6 13:09 上传

点击文件名下载附件
