8051U实验箱学习记录

sung***

第六课上冲哥介绍了花式点灯和灯光闪烁

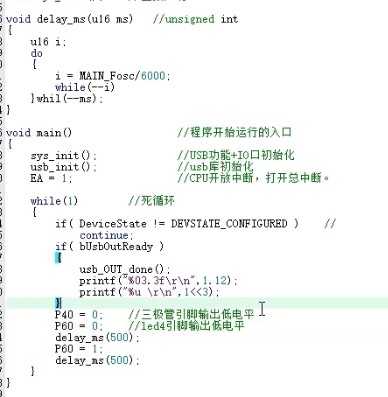

延时函数的用法，使灯 闪烁

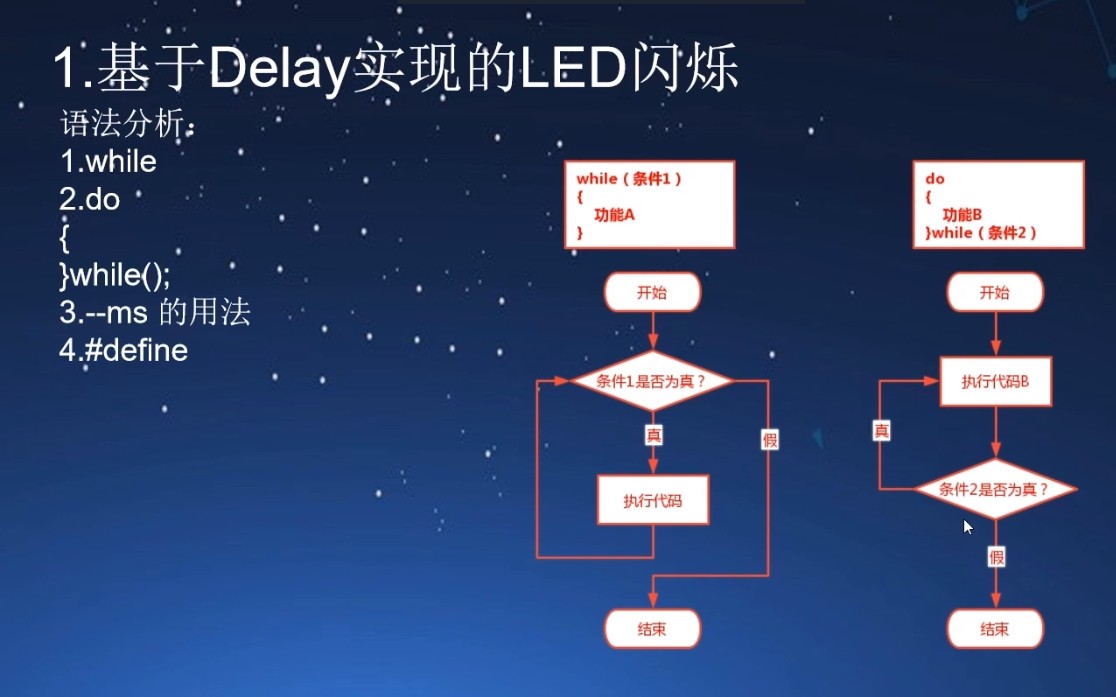

讲了dowhile和while的区别，while是先判断后
执行，do while是先执行后判断

介绍了--a和a--的区别，--a是先运算，后输出；a--是
先输出后运算。

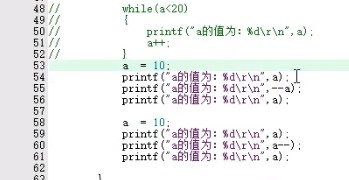

上面语句的
结果是10，9，9和10，10，9

sung***

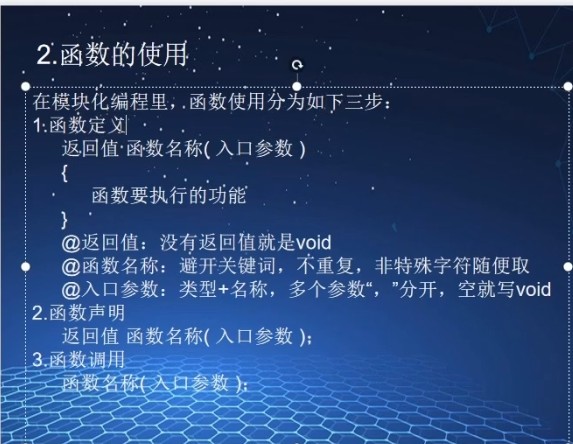

第六课下讲了函数的使用

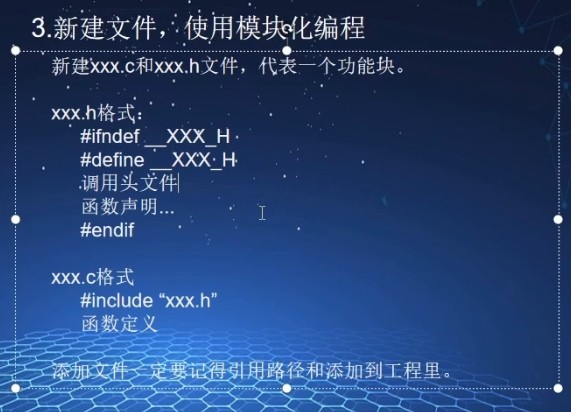

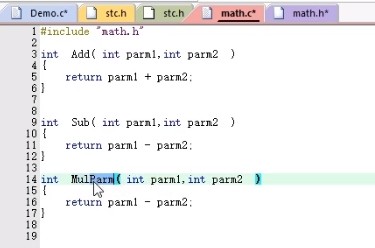

模块化编程，后缀带c的文件进行函数定义，
后缀带h的文件对变量类型进行定义

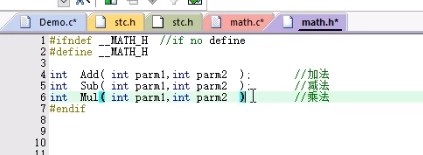

后缀带h的文件用来声明，
后缀带c的文件用来定义函数

sung***

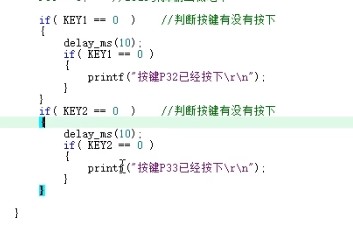

第7课上学习了按键的输入程序

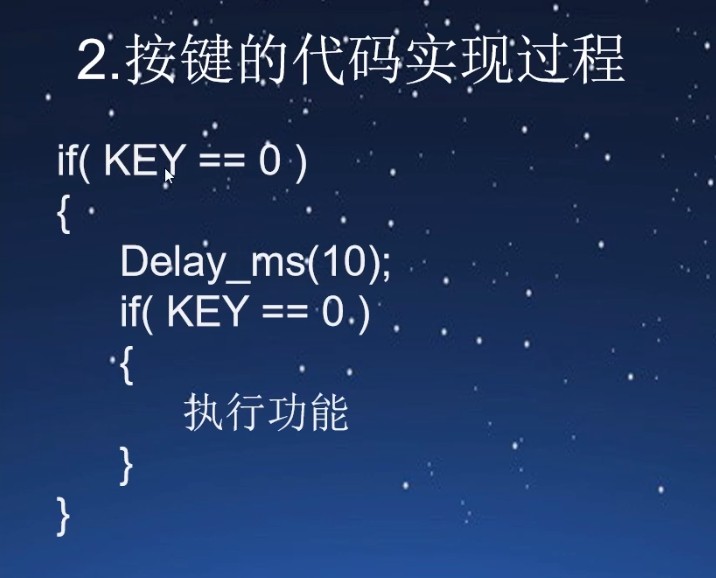

按键的消抖程序

按键判断是否按下

根据按键的按下与否点亮灯

sung***

第7课下学习了按键的输入程序

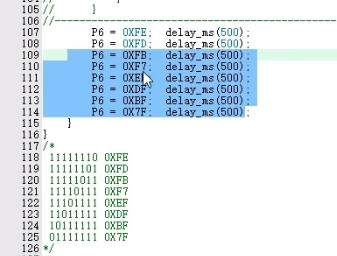

灯的移位及闪烁程序

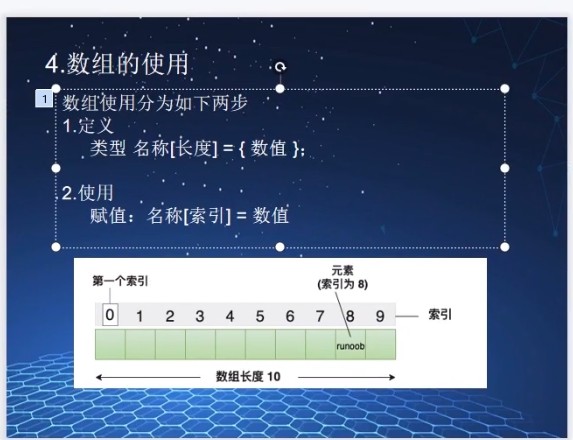

数组的使用

利用数组来实现流水灯的功能

定义数组

sung***

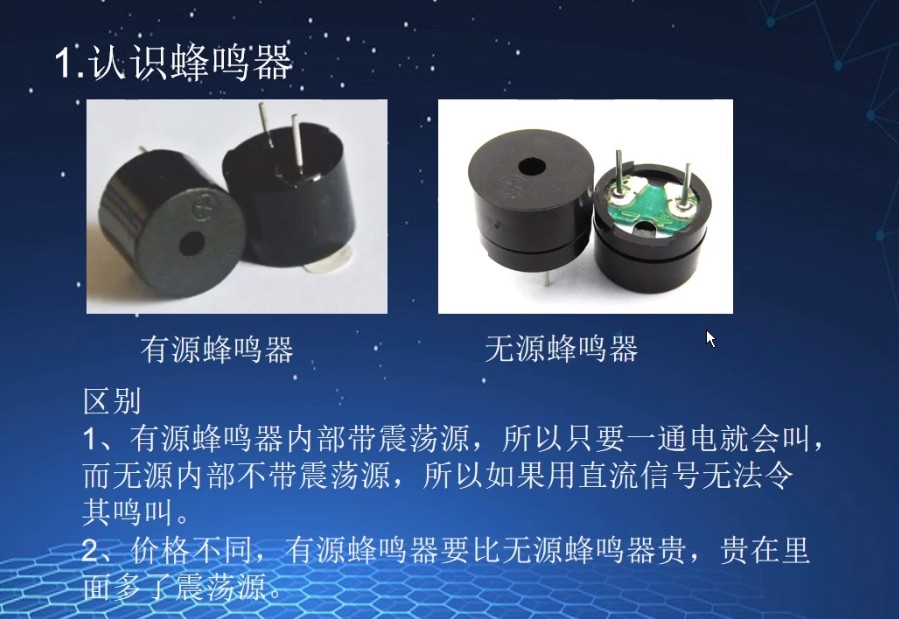

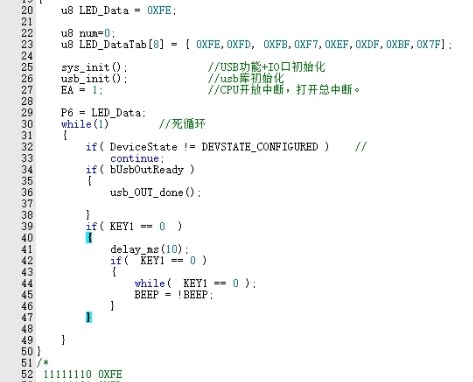

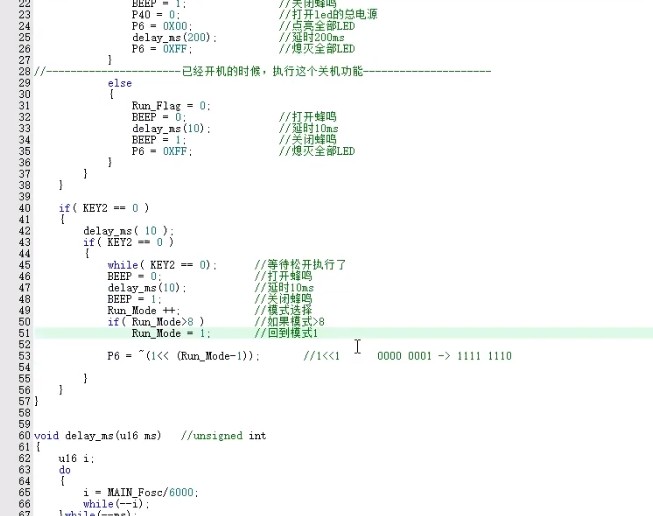

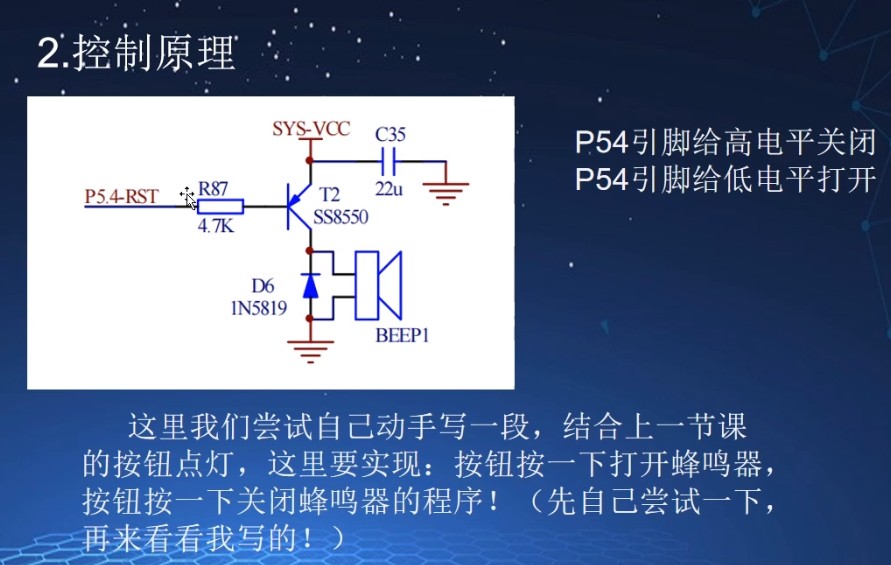

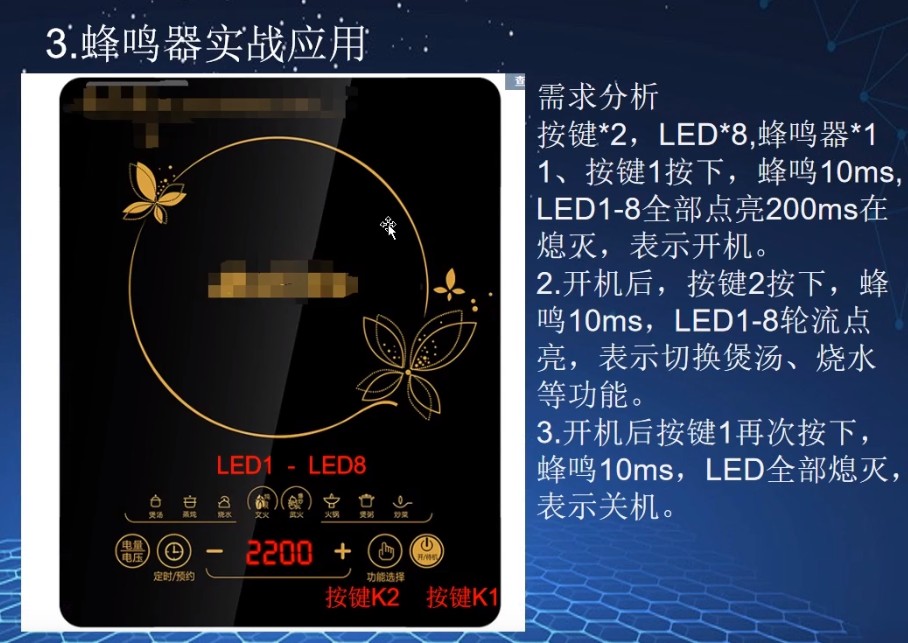

第8课介绍了蜂鸣器

sung***

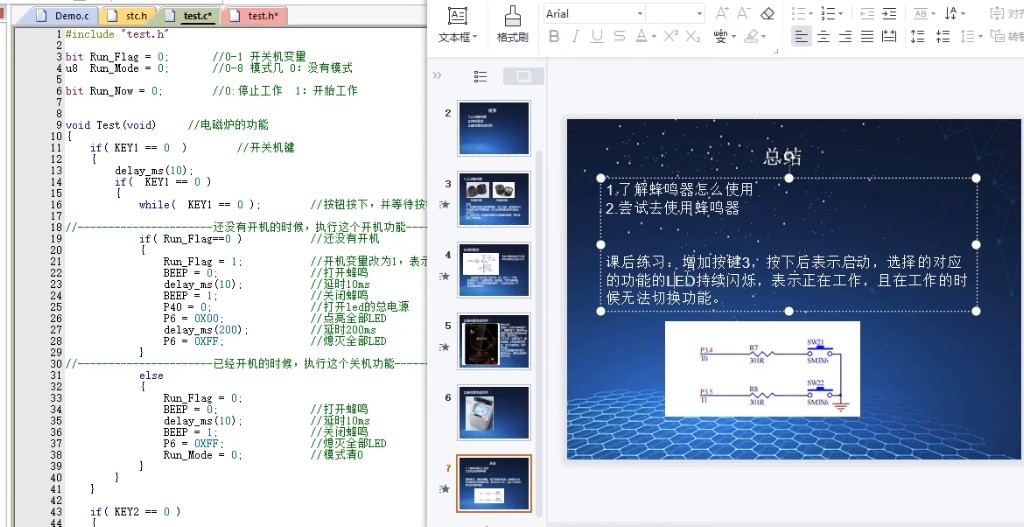

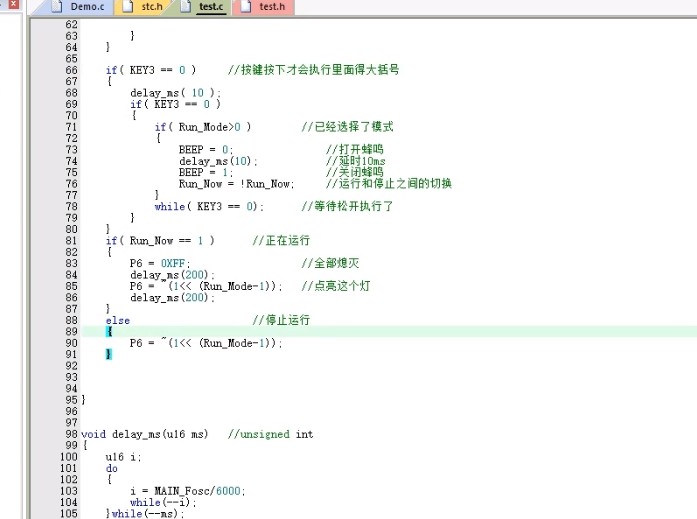

第8集作业，学习总结
增加按键，使功能键可以循环亮




在h文件里定义按键，在c文件里定义函数

sung***

第9课，学习总结

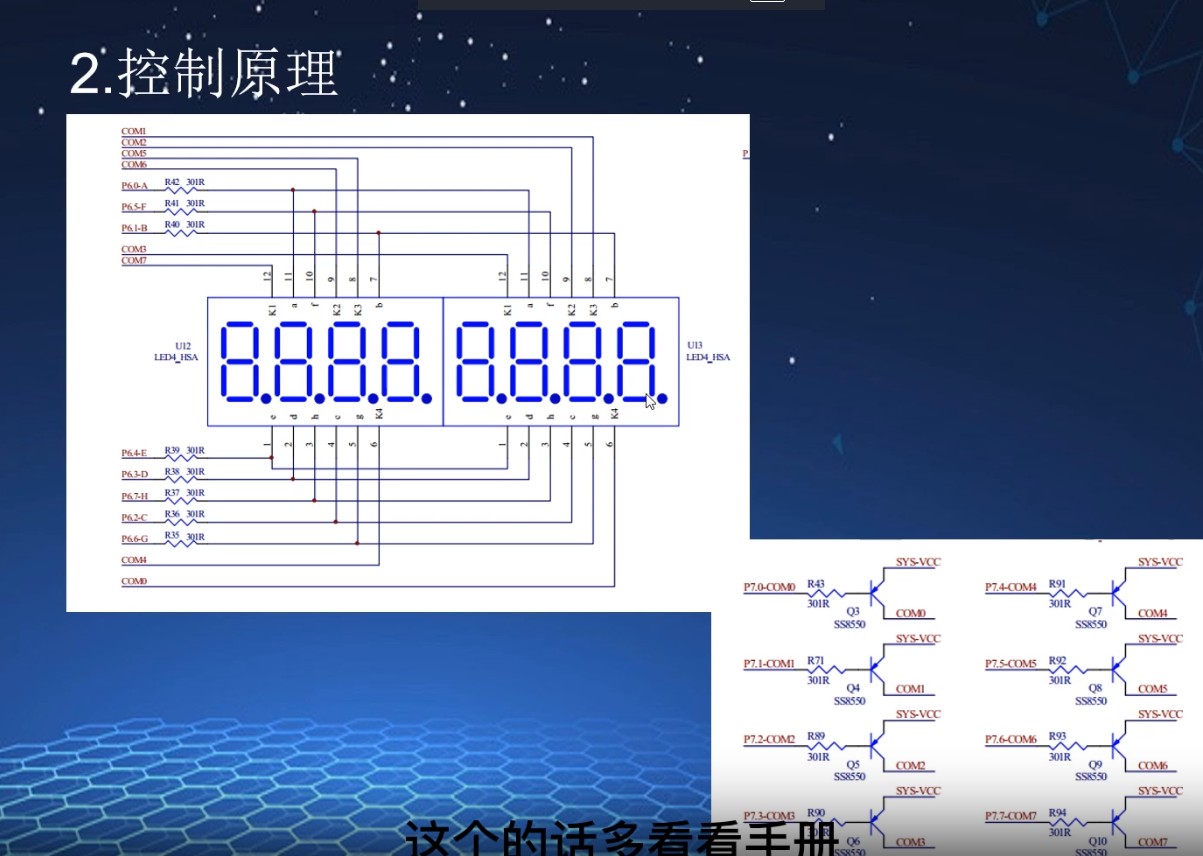

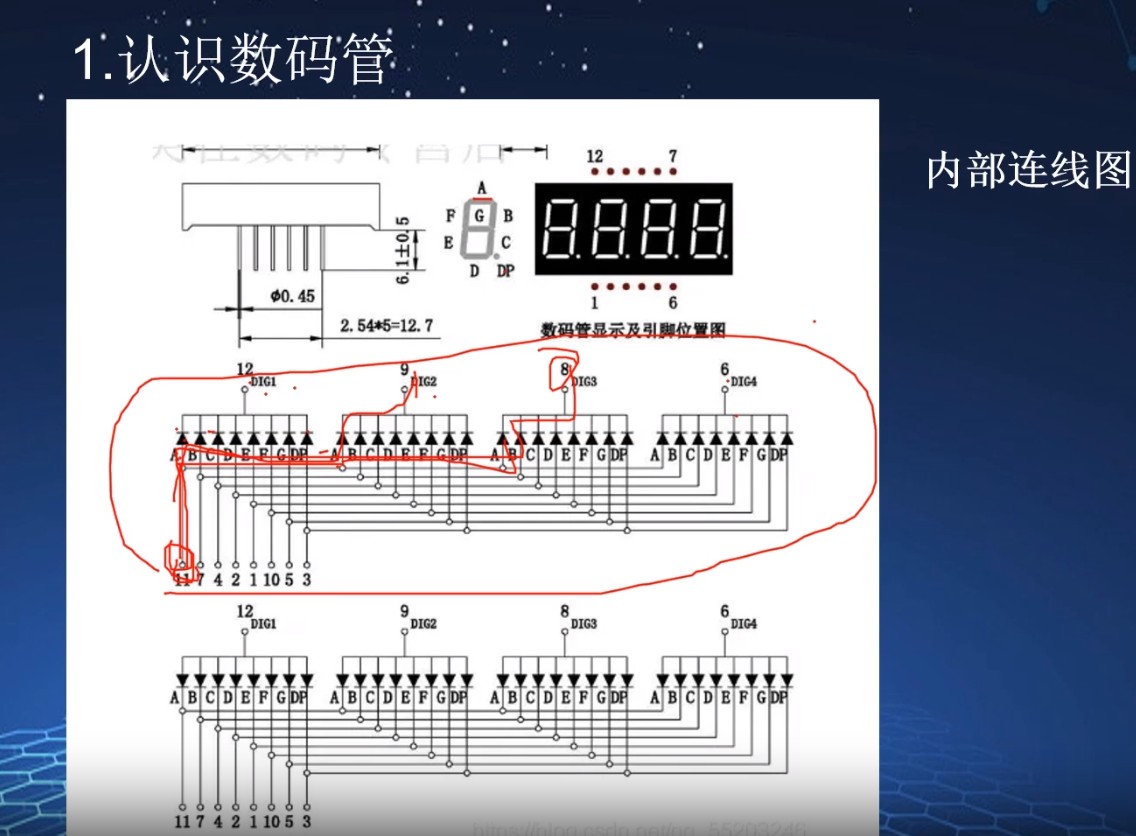

数码管的认识、

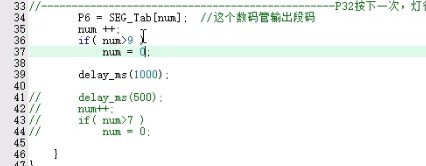

数字的循环显示

sung***

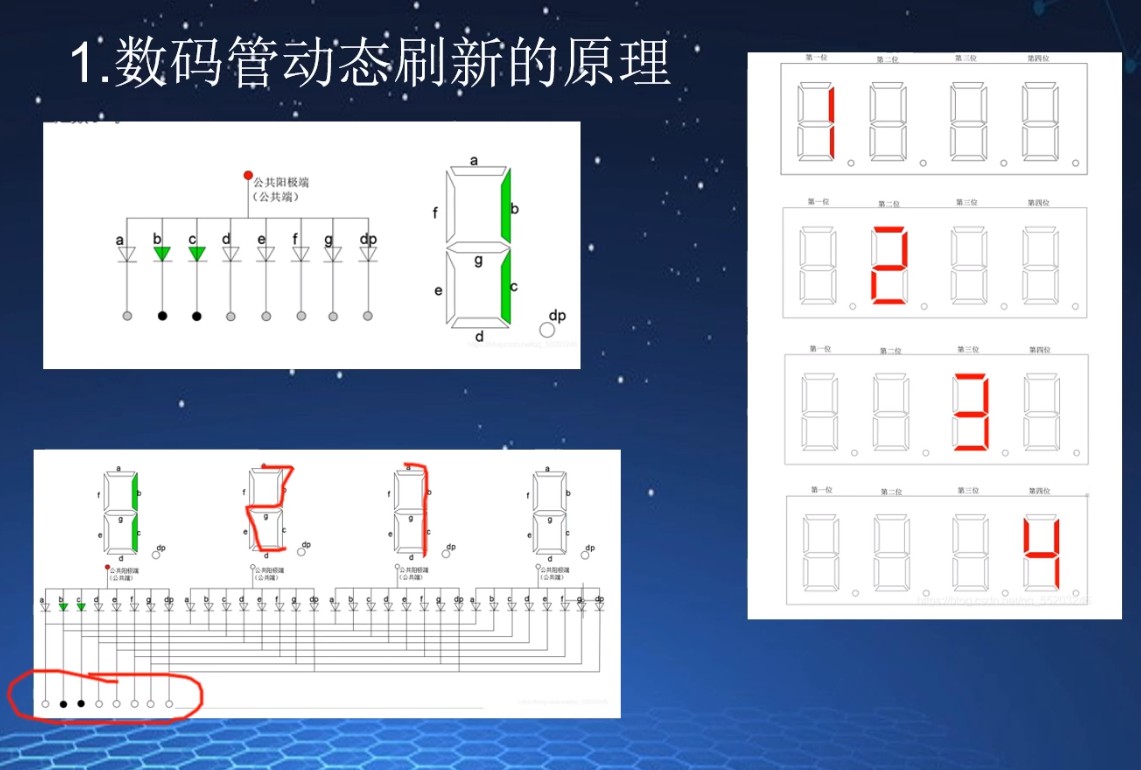

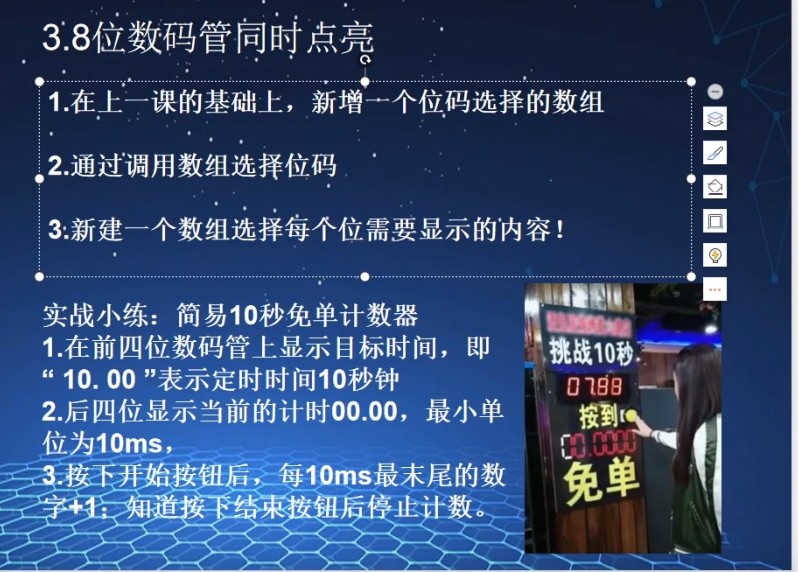

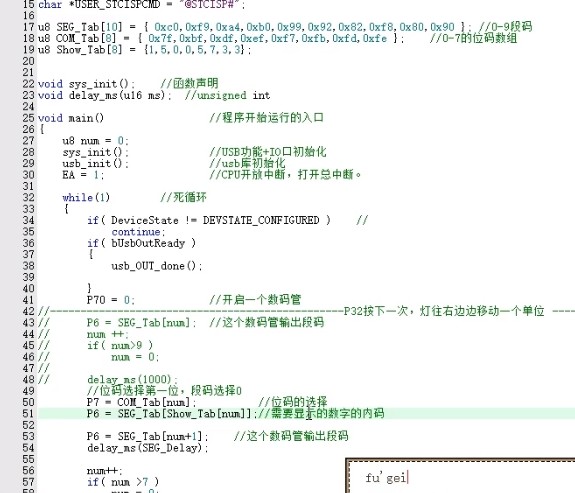

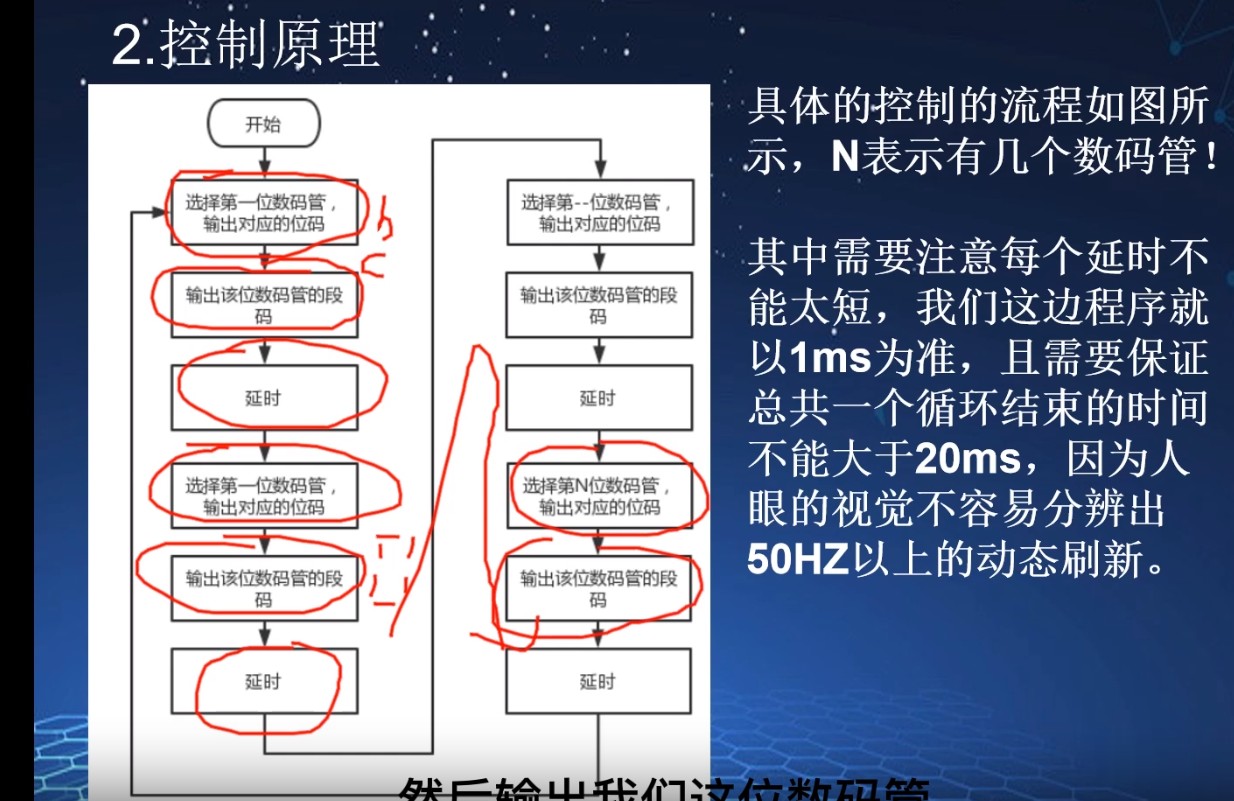

第10集，数码管的动态显示

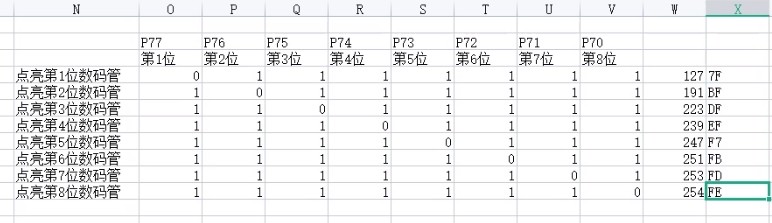

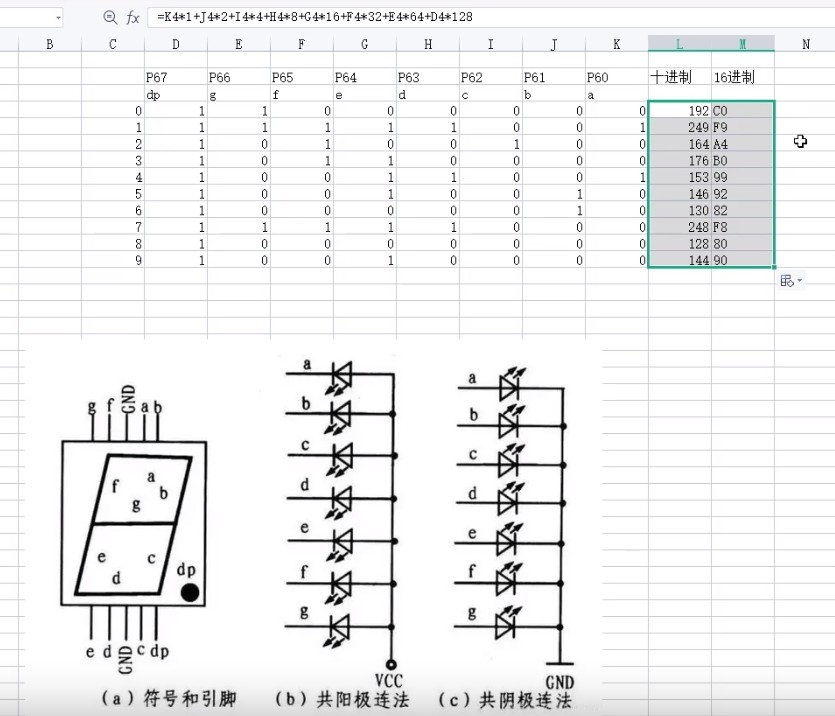

位籹码管16进制的计算表

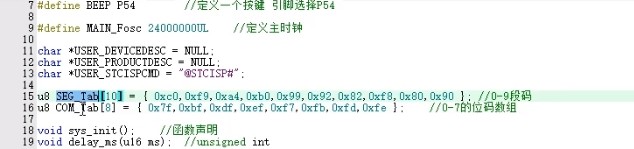

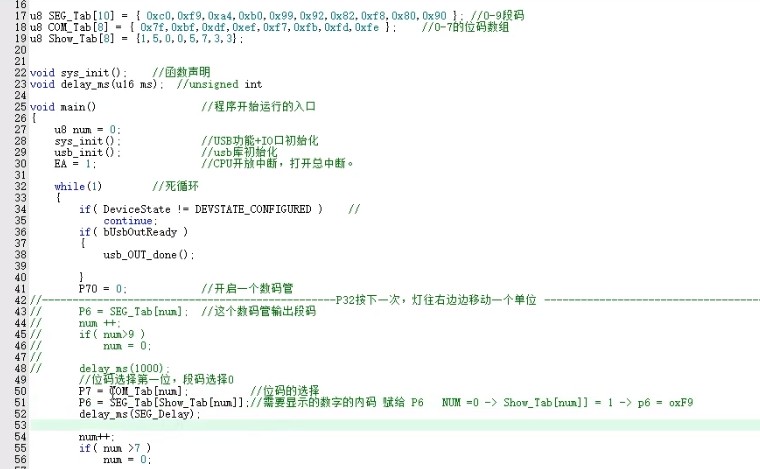

程序数组定义

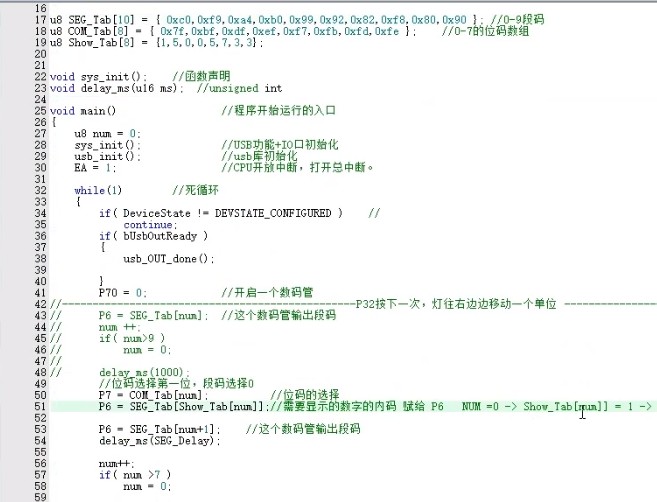

显示所需要的数字的方法

sung***

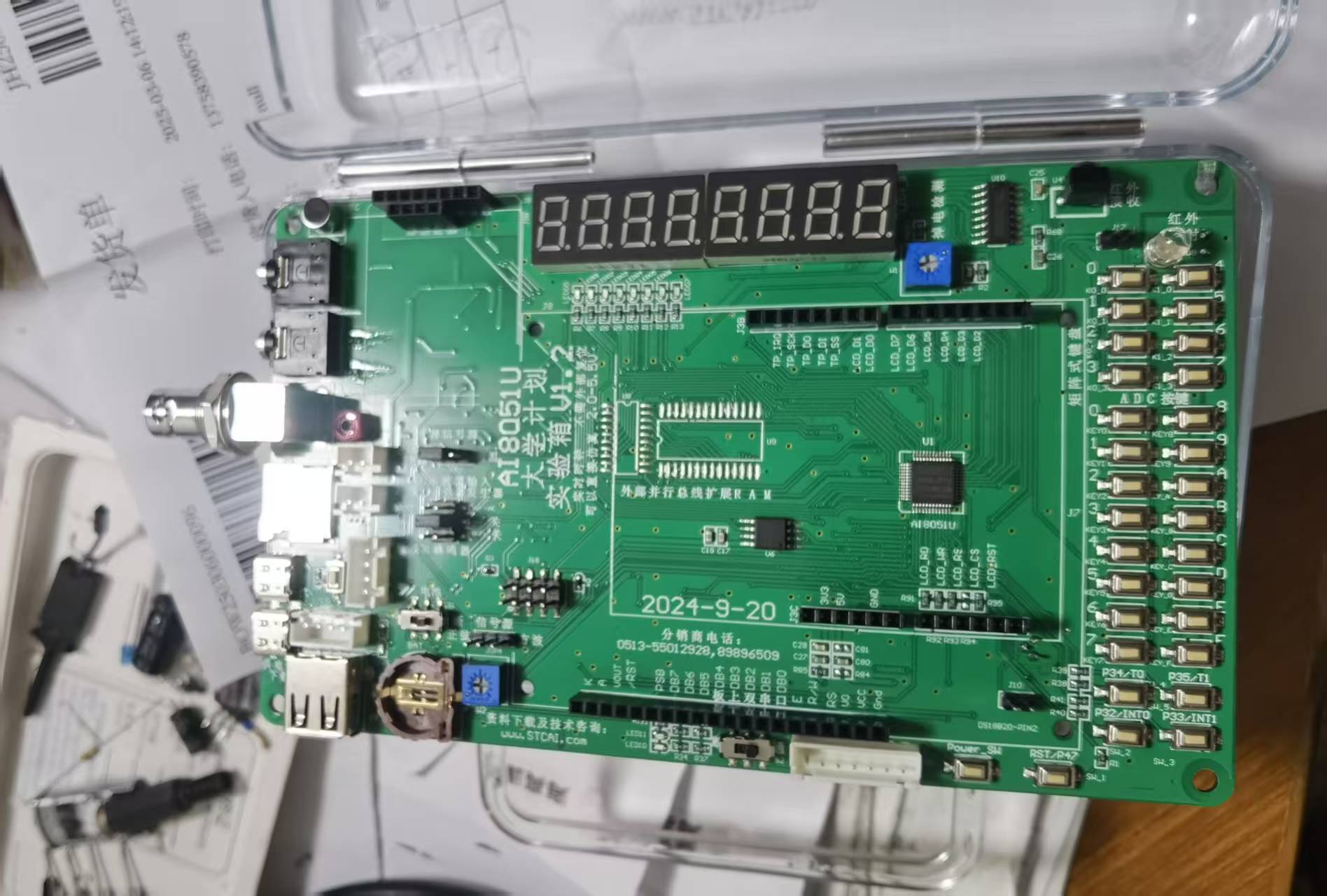

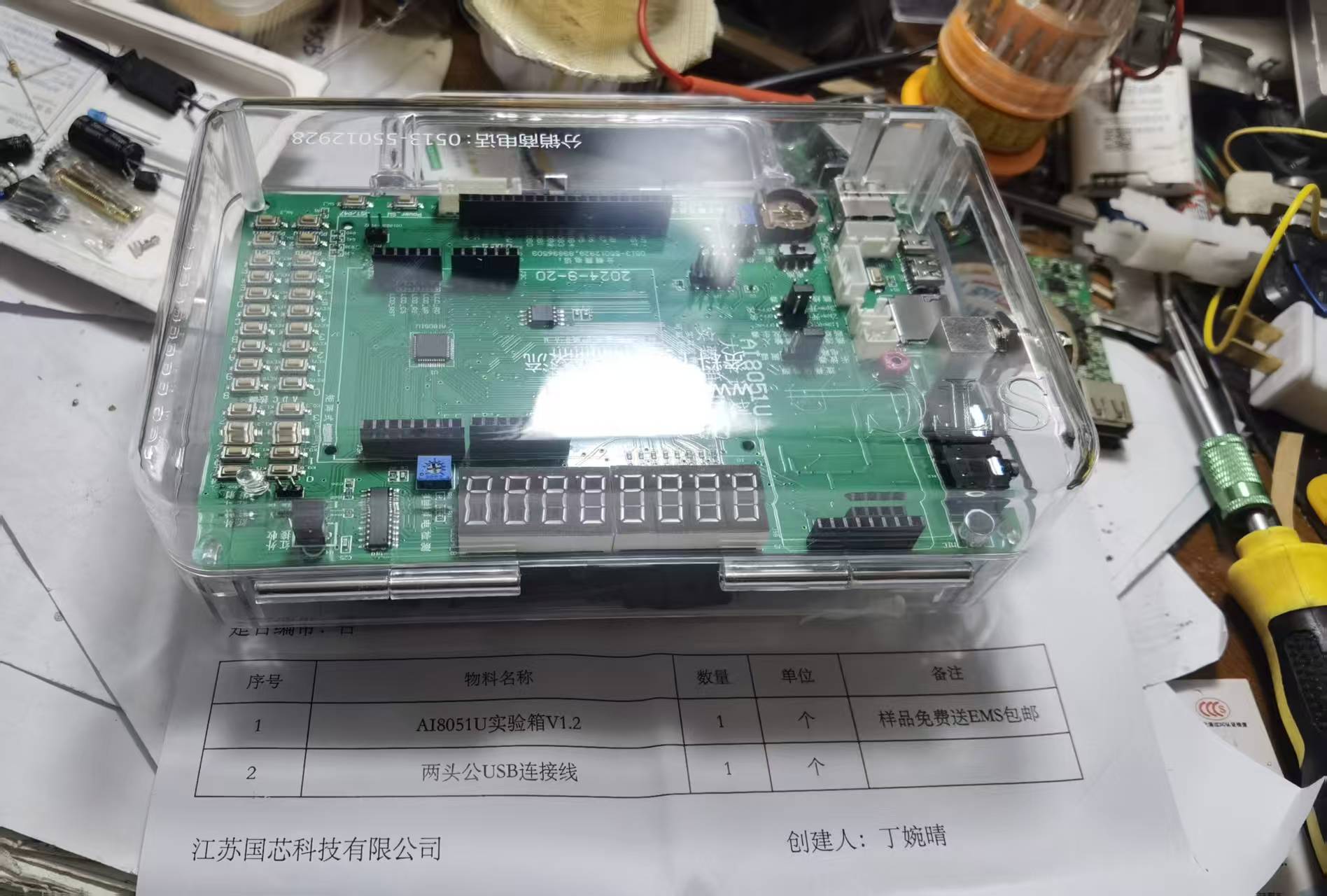

今天 下午收到了，可以说是梦寐以求的实验箱，迫不急待的想试试不停电下载这个功能


当然首先要感谢宏晶科技对学习的支持，的确这是个实践的，跟着冲哥一起码代码会有更深刻的认识

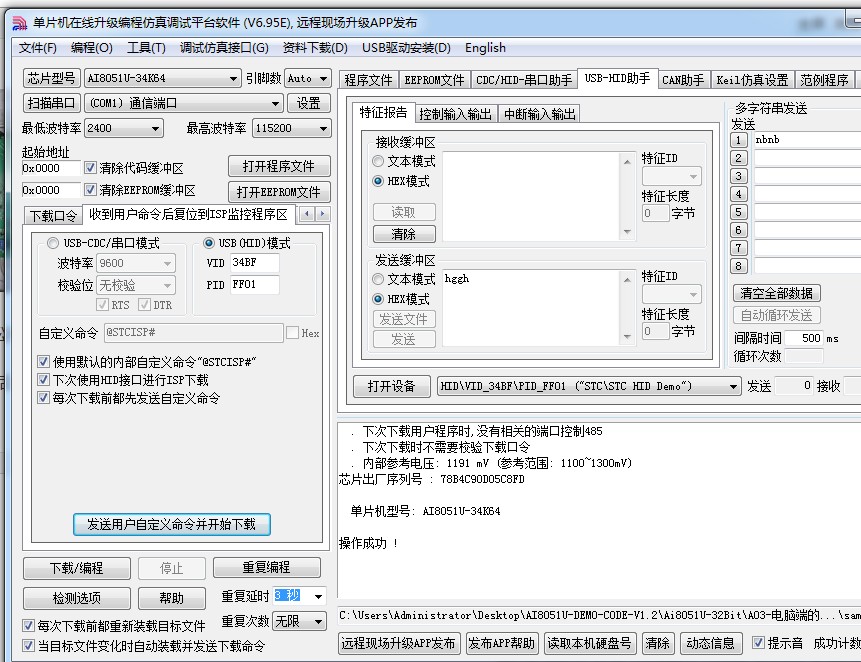

看到这个新的板子一下子又忘记了如何下载了，翻了会儿说明，才找到p32键（不是复位键，我在这里浪费了好久时间），按下，再按电源键，松开，再松开p32，
就检测到实验箱了。神速的下载
可惜的是，第一次下载好后，弹出驱动程序安装失败，折腾了好久，感觉只有重启一个办法了，重启后，识别成功了。
看到编译好的文件嗖嗖的下载，只有一个字，大开眼界了。
还有一种用复位键下载的方法。就是下载程序时把复位引脚做i/o口用这个选择框不选，实验箱断次电，然后按复位键，进入下载
模式。

sung***

研究了一下板子的接线和冲哥的课程已经有很大的差别了。。

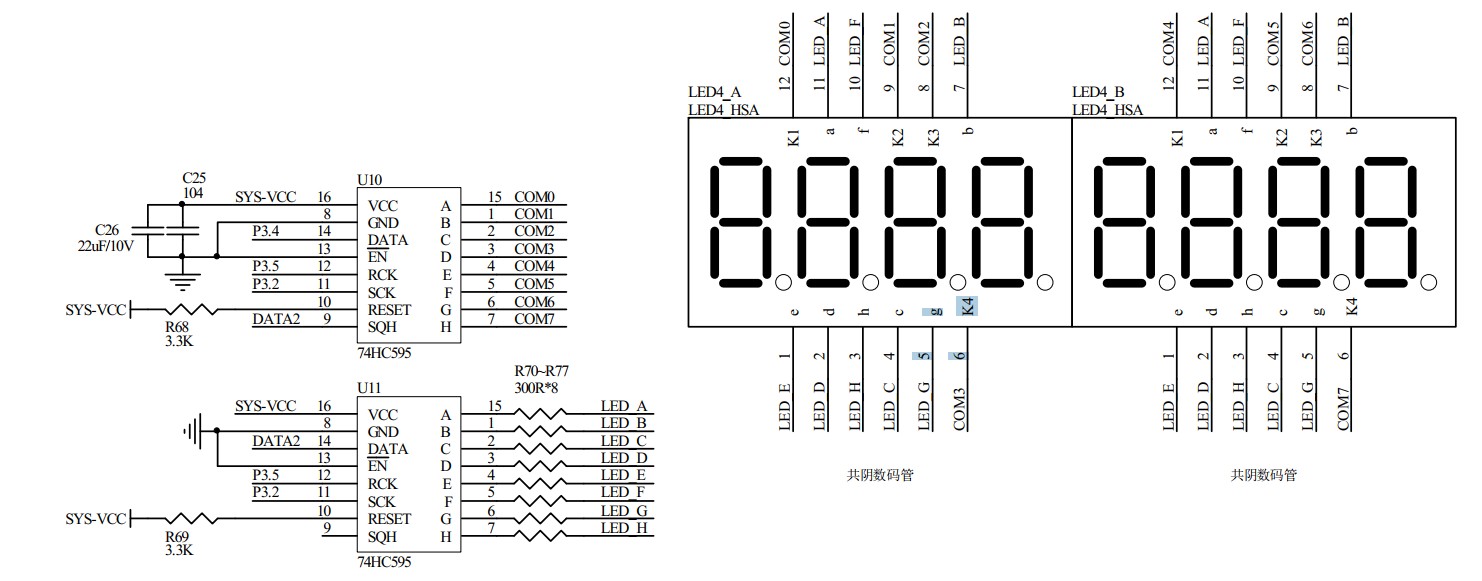

1.2板的数码管是用2个74hc595驱动的。冲哥的程序运行不了。


可以看出，3.2，3.4，3.5脚分别是数据的sck,rck,data.

/*************  IO口定义    **************/
sbit    P_HC595_SER   = P3^4;   //pin 14    SER     data input
sbit    P_HC595_RCLK  = P3^5;   //pin 12    RCLk    store (latch) clock锁存器
sbit    P_HC595_SRCLK = P3^2;   //pin 11    SRCLK   Shift data clock寄存器

向74hc595发送数据的函数，可以看出是一个16位的字节，前8位是并行输出，后8位
是串行输出，通过595的和第9脚输出，所以还要一个595进行解码。本板中并行输出码
为位码，串行输出码为段码。发送时是先送段码，后发送位码，说明是段码8位是串行，位码8位后发是并行。
void Send_595(u8 dat)
{
    u8  i;
    for(i=0; i<8; i++)
    {
        dat <<= 1;
        P_HC595_SER   = CY;//单片机CY(Carry): 用于表示加法进算中的进位和减法运算中的借位，
加法运算中有进位或减法运算中有借位则CY位置1，否则为0。CY位是累加器的进位、借位标志。
对于无符号数的运算，CY位就可以表示其是否溢出。但如果是有符号数，则不能按CY标志来判断了。
        P_HC595_SRCLK = 1;
        P_HC595_SRCLK = 0;
    }
/********************** 显示扫描函数 ************************/
void DisplayScan(void)
{
    Send_595(t_display[LED8[display_index]]);   //输出段码
    Send_595(~T_COM[display_index]);            //输出位码

    P_HC595_RCLK = 1;
    P_HC595_RCLK = 0;
    if(++display_index >= 8)    display_index = 0;  //8位结束回0
}
