请教使用RTC时钟时，为了低功耗VREF怎么处理？

xhbw*** · 发表于 2023-3-26 17:17:42

在不使用精确ADC的时候，按照DATASHEET上提供的电路，把VREF和VCC连在一块通过二极管接电池供电。

但当需要使用ADC，并且希望VREF连接基准源的时候，仅仅VCC通过二极管接电池供电，这样对低功耗有没有什么影响？

DATASHEET没有这一块的说明，请说明一下，谢谢。

神*** · 发表于 2023-3-26 17:25:44

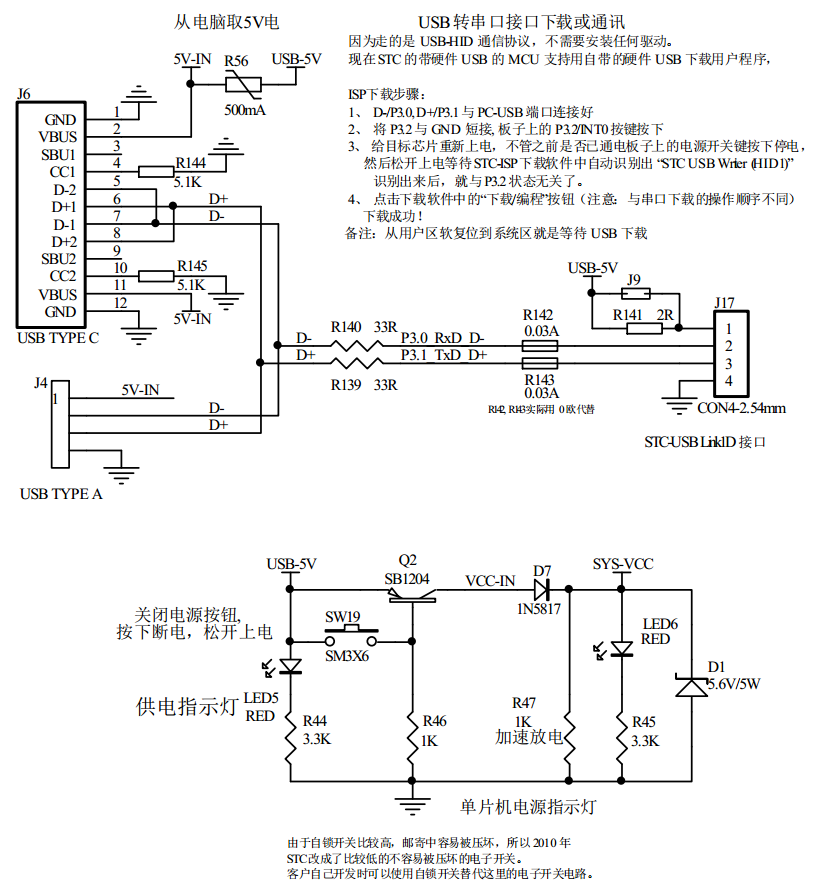

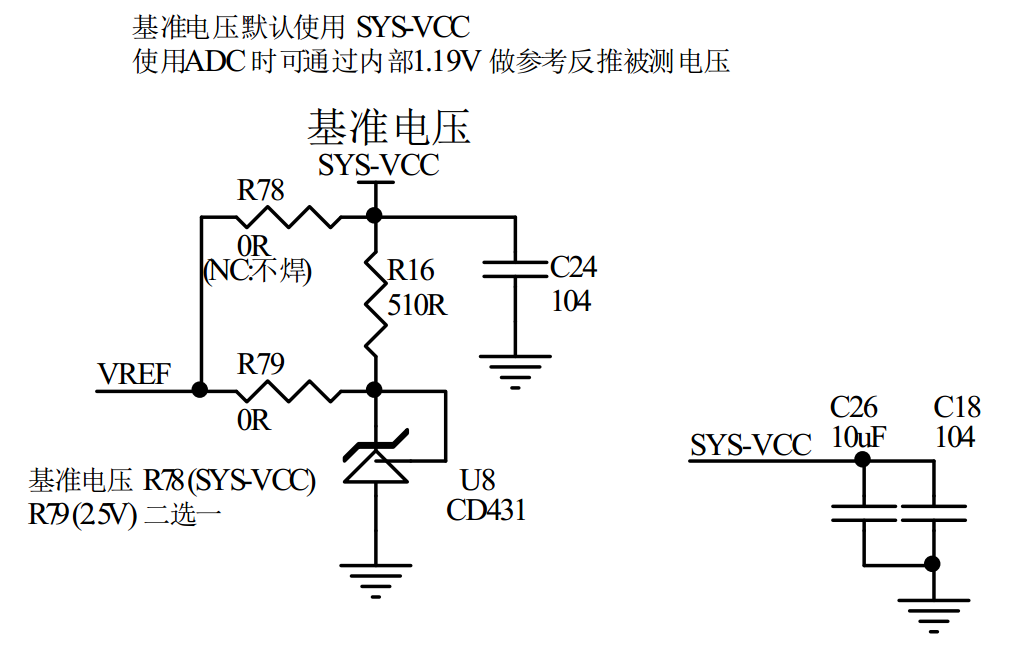

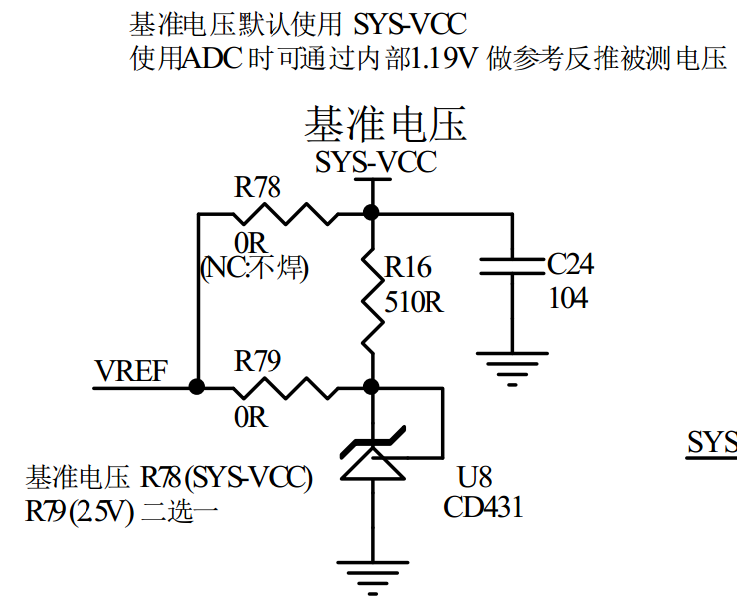

看实验箱的原理图

xhbw*** · 发表于 2023-3-26 17:37:37

神*** 发表于 2023-3-26 17:25
深圳国芯人工智能有限公司-实验箱 (stcai.com)

看实验箱的原理图

惜字如金啊:lol，多写几个字清晰一些，按照上面图的理解，就是说当使用RTC电池供电的时候，VREF接其他参考源对掉电时的电源消耗是没有影响的，能这么理解吗？

神*** · 发表于 2023-3-26 17:42:17

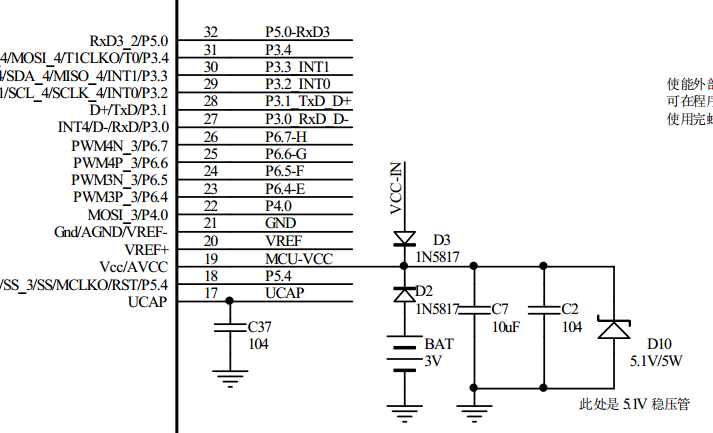

外围电源掉电，就让他掉吧，确保电池不被外围电路消耗就行了

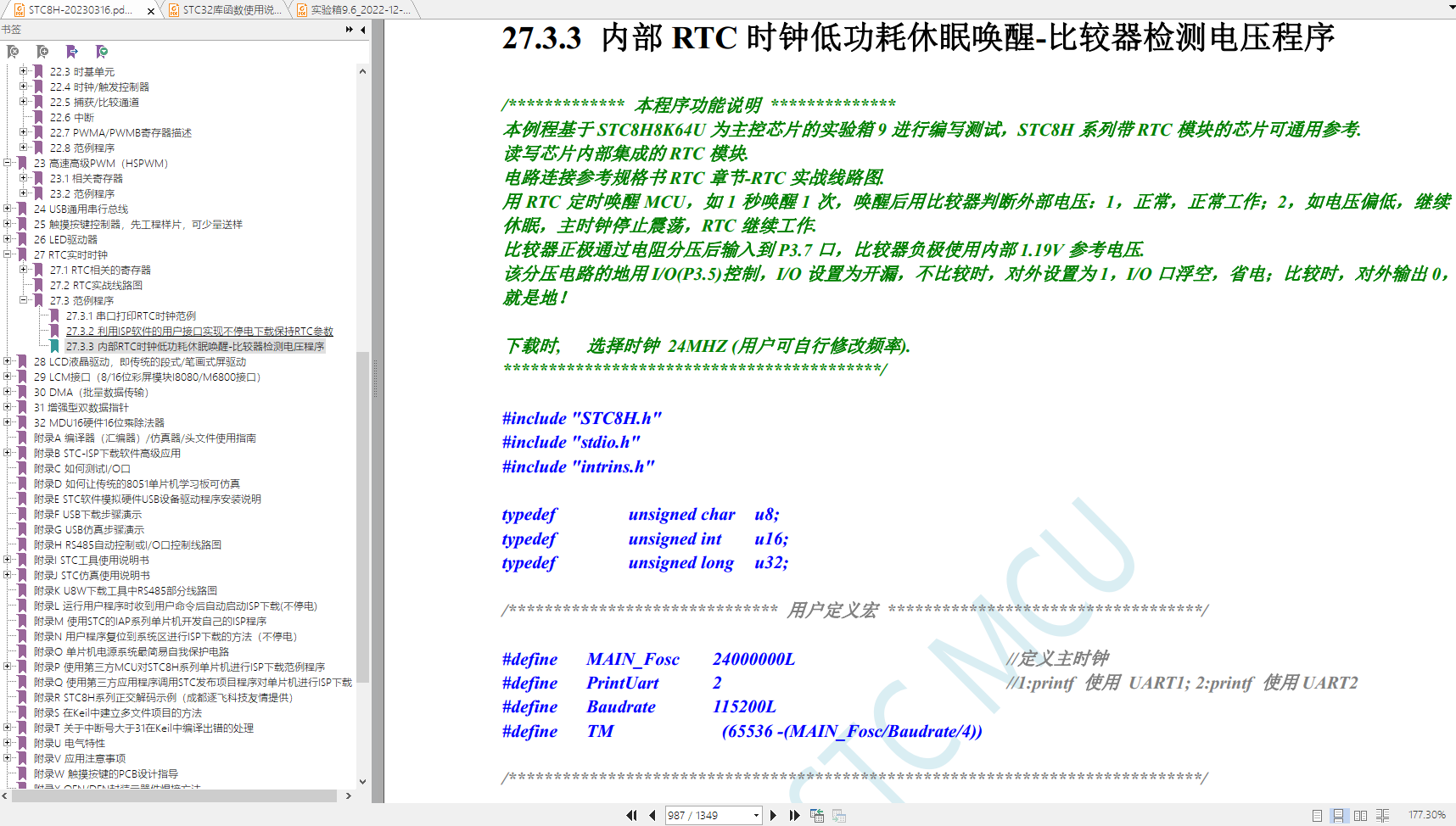

这2个是RTC真实战的，你要认真学习下

梁*** · 发表于 2023-3-26 18:12:08

有掉电省电需要，则将TL431的供电由一个I/O供电，
睡眠前I/O输出低电平，就不会耗电。
唤醒后需要VREF，I/O输出高，TL431正常工作。

xhbw*** · 发表于 2023-3-26 21:07:23

梁*** 发表于 2023-3-26 18:12
有掉电省电需要，则将TL431的供电由一个IO供电，睡眠前IO输出低电平，就不会耗电。唤醒后需要VREF，IO输出 ...

谢谢，项目本身没有省电的需求，想省个RTC芯片，用8A8K64U试试，担心的是纽扣电池过早消耗造成频繁更换。

神*** · 发表于 2023-3-26 22:00:13

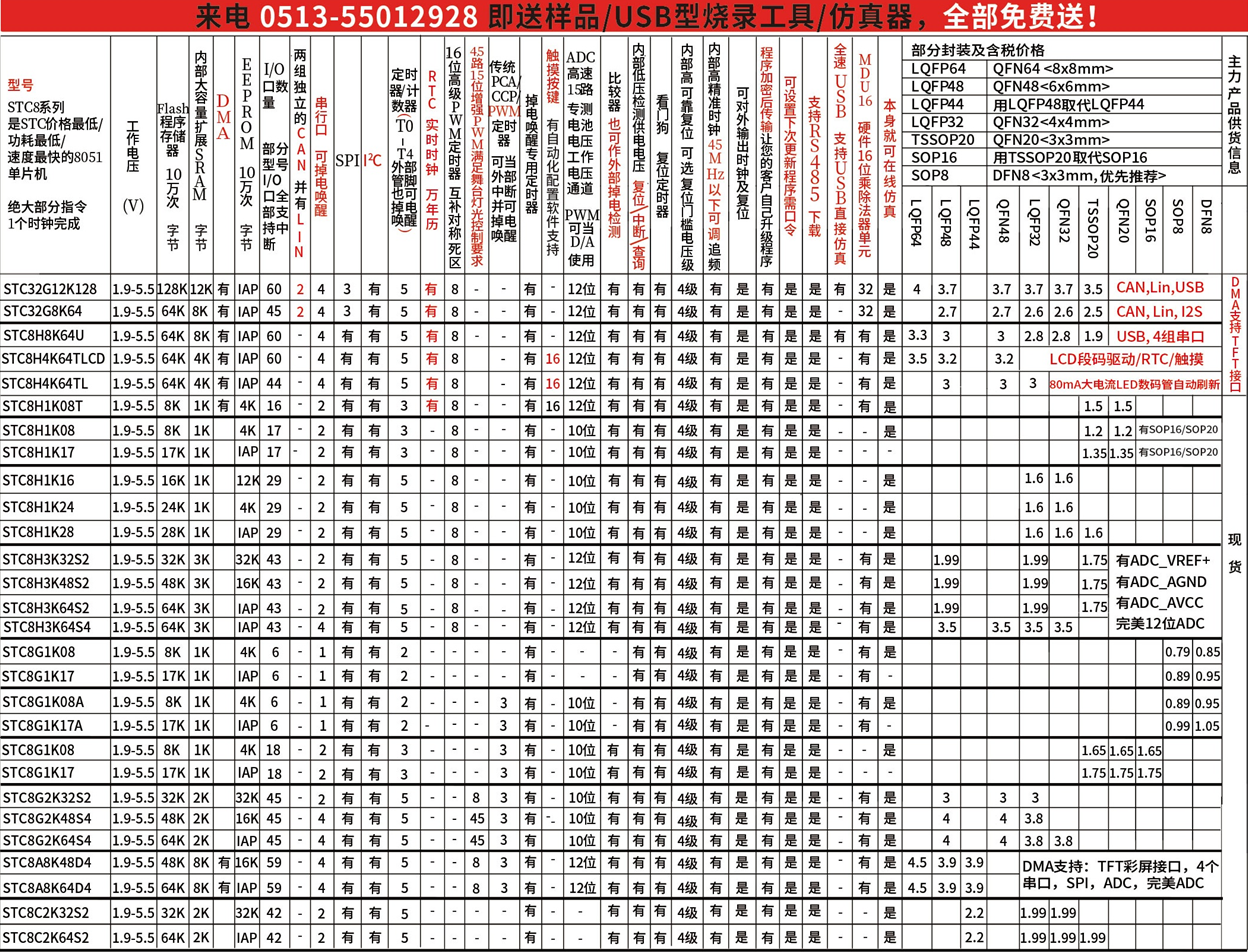

8A8K64U===没这个型号
STC8A8K64D4, STC8H8K64U 是2种型号，管脚稍有差异

SIMPLE_*** · 发表于 2023-4-14 10:48:34


SIMPLE_*** · 发表于 2023-4-14 10:50:19

SIMPLE_*** 发表于 2023-4-14 10:48

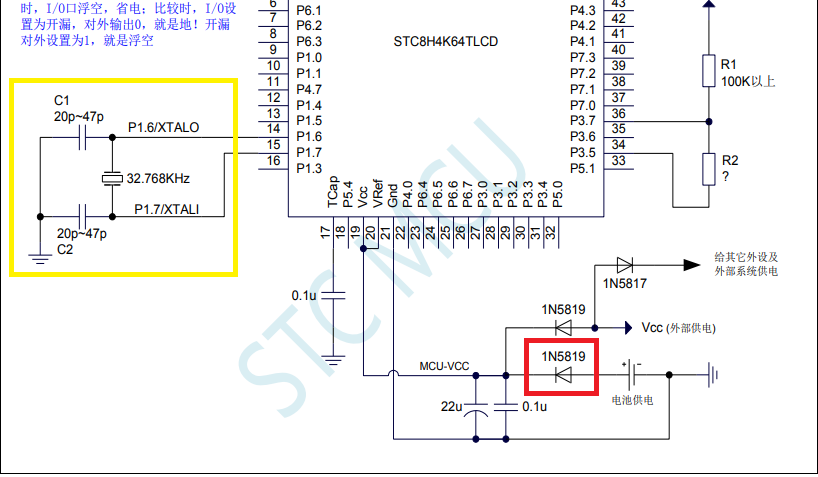

如果用可充电的纽扣电池作为后备电池，红色框里的二极管是不是可以去掉？黄色框里的是给RTC时钟用的晶振？

神*** · 发表于 2023-4-14 11:06:00

红色框里的二极管是不是可以去掉？
===这个是防止系统电源给后备电池充电

黄色框里的是给RTC时钟用的晶振？
===RTC使用的外部32768的晶振
