D+ D- 串联电阻的实测

江***

首先，为什么串联电阻，答案是阻抗匹配

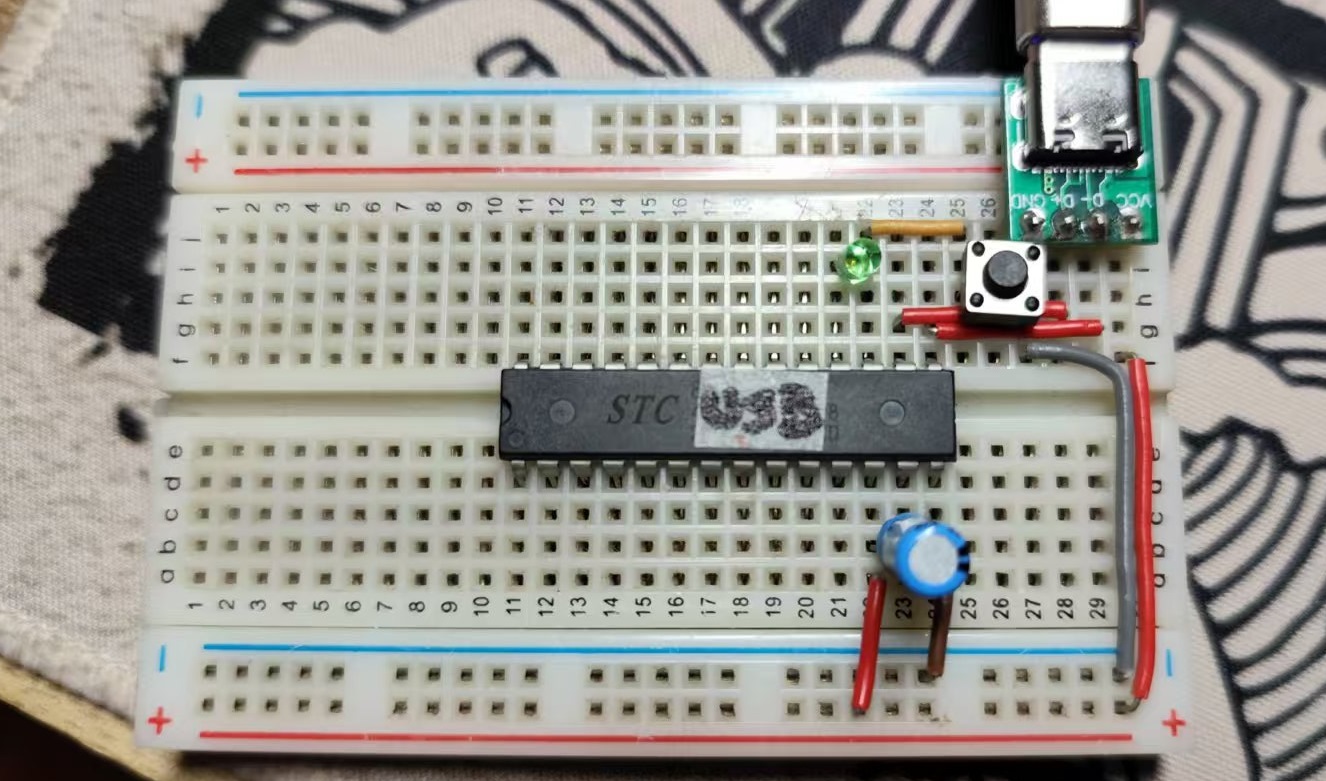

经过反复测试，7块 “STC8H8K64U-DIP28”,
有3个不需要串联电阻就可以正常识别为 (HID1)Usb-Writer， 另外4个不行。。。不知道有什么黑科技在里面。

我想加上电阻应该都可以的，不过为了面包板简洁些，我宁愿多买几个来挑一下，毕竟有接近50%的成功率。

嗯，那个电解电容不要是100%都不成功的，猜测是让电源正有那么略微一点点上电延迟吧。



更新下：
把UCap短接到Vcc，7块 “STC8H8K64U-DIP28” 都可以作为双串口工作了，但是虚拟示波器还是不行，老老实实把退耦UCap电容加上都可以了。

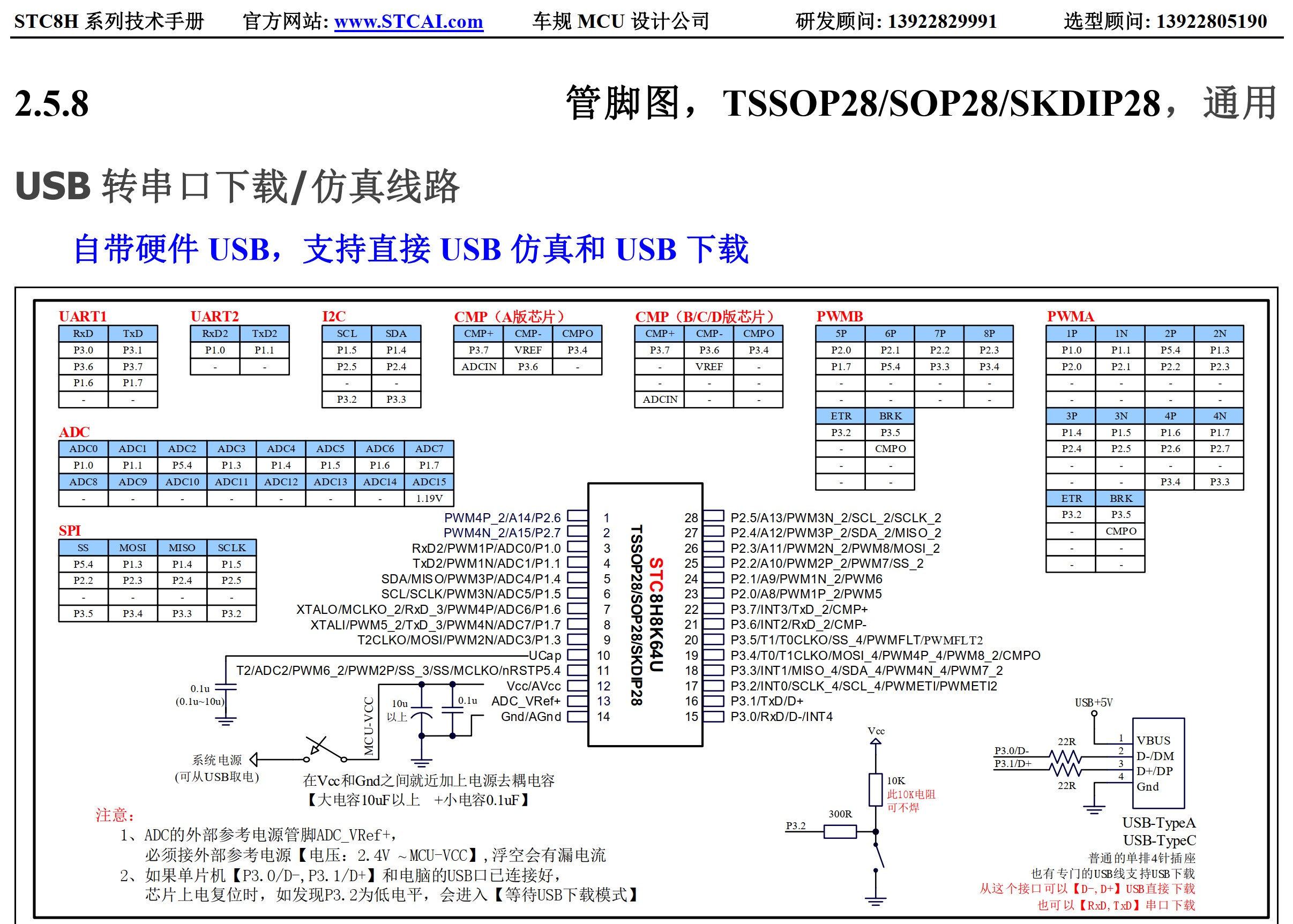

当然，这只是野路子，玩玩可以，打板子做产品还得按照官方推荐来。

国芯人***

在USB通信中，D+和D-信号线的串联电阻主要用于阻抗匹配，以减少信号反射和改善信号完整性。您提到的STC8H8K64U-DIP28芯片在不同批次或个体间可能存在制造差异，导致部分芯片无需串联电阻即可正常识别，而其他芯片则需要。这种现象可能与芯片内部电路的容差或设计有关。

关于电解电容的作用，您的推测是正确的。它在电源上电时提供微小的延迟，有助于稳定电源电压，避免瞬时电流冲击。建议在实际设计中，仍应遵循USB规范，确保阻抗匹配和电源稳定性，以提高设备的兼容性和可靠性。

[本文内容由国芯人工智能辅助生成，仅供参考]

国芯人***

在USB通信中，串联电阻的主要作用是实现阻抗匹配，以减少信号反射和噪声干扰，确保数据传输的稳定性。根据您的测试结果，STC8H8K64U-DIP28芯片中部分无需串联电阻即可正常识别为HID1 Usb-Writer，而另一些则需要。这表明不同芯片在内部电路设计或制造工艺上可能存在细微差异，导致其对阻抗匹配的敏感性不同。

您提到的电解电容可能用于电源管理，通过略微延迟上电时间来确保芯片在稳定电压下启动。虽然串联电阻可以提升识别率，但您选择通过筛选芯片来简化电路设计，也是一种可行的方案。建议进一步分析芯片批次或规格差异，以更好地理解这一现象。

[本文内容由国芯人工智能辅助生成，仅供参考]

神***

Debu***

UCAP电容呢

梁***

MCU一定要给退耦电容0.1uF+10uF，否则会不正常的。MCU是几十万至几百万个晶体管的数字IC，工作于几十MHz，没有退耦电容是很难稳定工作的。Ucap也要接0.1uF电容USB接口才会正常。
另外提醒：使用面包板做单片机设计要注意，很容易出现接触不良。

江***

梁*** 发表于 2025-3-3 21:00
MCU一定要给退耦电容0.1uF+10uF，否则会不正常的。MCU是几十万至几百万个晶体管的数字IC，工作于几十MHz， ...

谢谢提醒。不过使用面包板多年，即使现在的面包板杜邦线做工略有下降，也还没遇到什么接触不良。实测 SPI的TFT，I2C的OLED，RP2040，Mega328p，STC8、12、15、32 等，都没什么问题。退耦Ucap是知道的，图片中已经能正常使用就没管，希望其他人莫忽略之。虽然手里有开天斧这样的开发板，看起来很方便，跑例程很顺利，但是对细节把握不够；在面包板做实验可以把每个细节暴露出来，比如为什么要接 ADC_VRef , 如不接 采样出来的结果有什么影响？开天斧R114已经焊接好，实验时并不会关注到这个细节。

12***

打板子按USB规范布局布线即可，另外USB3.0以上阻抗严管，绝不能这样用面包板接线否则也只有2.0的速度。
