请教大佬们,这是不是一个简单的恒流电路了

vb2***

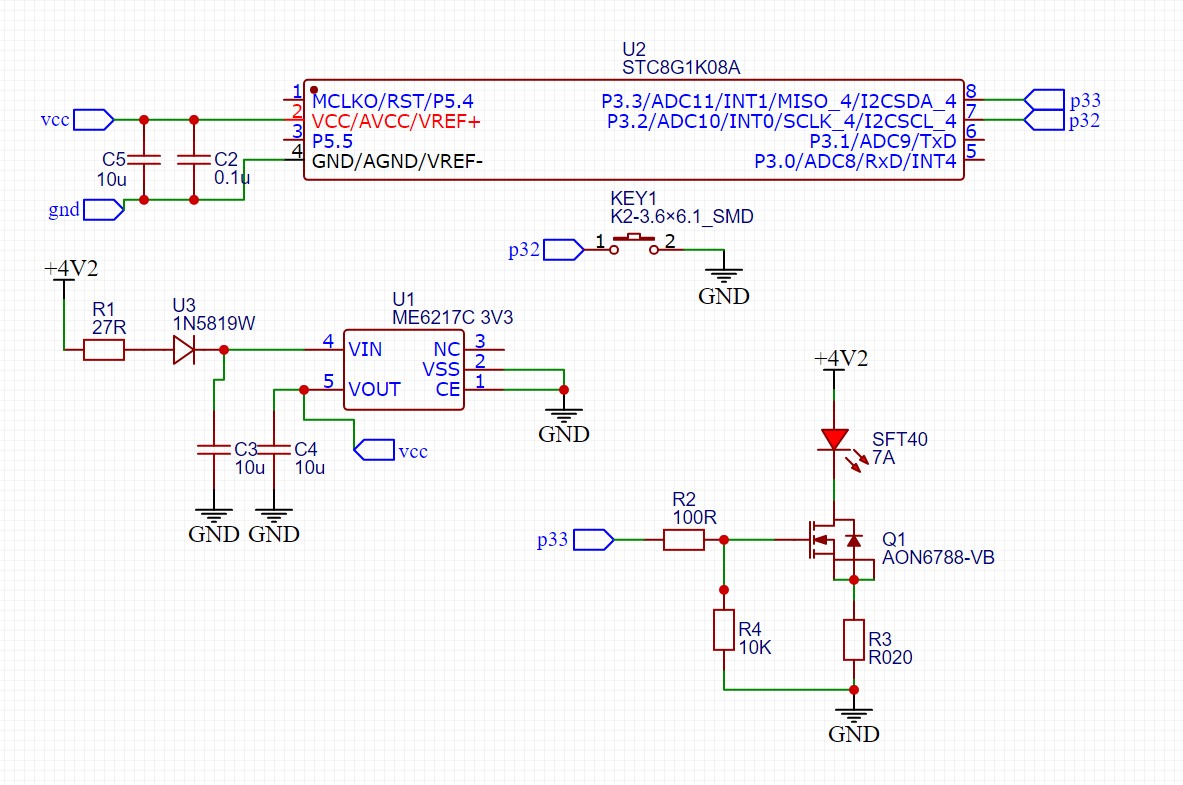

锂电池供电,  进来给到 1n5819 防反接,然后进入ME6217稳压给VOUT 输出给MCU, 这个时候MCU就恒定3V3了.只要电池电压降到3V3之前,MCU通过P33口输出给NMOS管的电压都是3V3
NMOS管输出给LED的电压应该是个大概恒定值
理论上应该是没有问题了.
如果有哪些地方需要改进的更好的,希望大佬指正.
准备小批量生产了.

haiya***

输出电流大不大，电流太大的话电压就会变。另外电池电压变化LED电流也要变，也不恒流

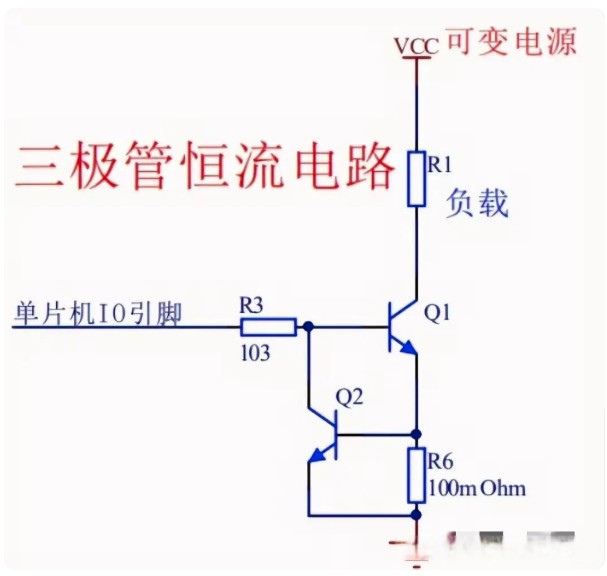

49664***

vb2***

haiya*** 发表于 2025-2-28 14:50
输出电流大不大，电流太大的话电压就会变。另外电池电压变化LED电流也要变，也不恒流 ...

大概6-15按左右
看负载
sft40 7安
有的灯珠十几安

vb2***

49664*** 发表于 2025-2-28 14:50

唐工你好,我大概要跑7-15安电流左右哦. 三极管扛不住

vb2***

haiya*** 发表于 2025-2-28 14:50
输出电流大不大，电流太大的话电压就会变。另外电池电压变化LED电流也要变，也不恒流 ...

mos管那一路 肯定有点变化
但是大概也能恒定电流把
比如4.2到3.8v内 变化应该不大把

49664***

vb2*** 发表于 2025-2-28 15:25
唐工你好,我大概要跑7-15安电流左右哦. 三极管扛不住

Q1换MOS管，R1 0.03R ,Q2 8050

晓***

顶楼这个电路不恒流，而且MOS的负担比较大，会发热

vb2***

49664*** 发表于 2025-2-28 14:50

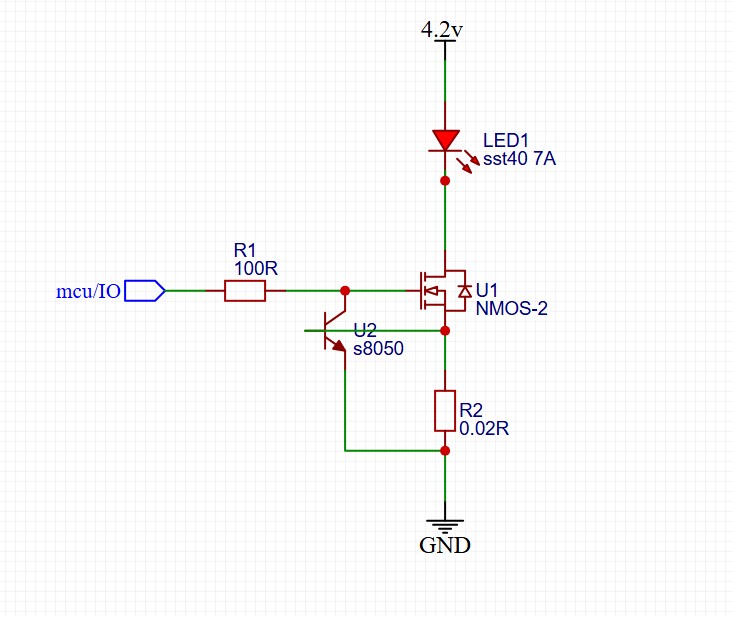

唐工,麻烦问您一下, 我这样没问题把.
电源用的18650锂电池,  电压4.2会随着时间慢慢降低
R1 用来谐振的.. R2采样.
这样大概可以稳定恒流到多少A
调光我用的4个档位,分别是 1%  10% 50% 100%

49664***

vb2*** 发表于 2025-3-18 12:35
唐工,麻烦问您一下, 我这样没问题把.
电源用的18650锂电池,  电压4.2会随着时间慢慢降低
R1 用来谐振的. ...

电流=S8050导通电压/R2
