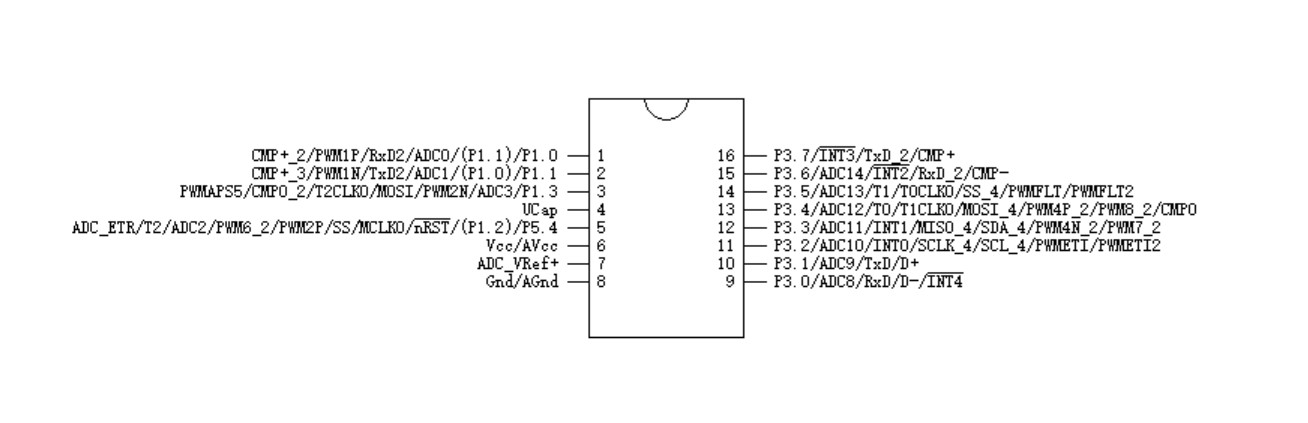

请问8H2K08U-SOP16 引脚图与 8H2K12U-SOP16 引脚图相同吗

peiti*** · 发表于 2025-2-26 22:10:31

1. 请问8H2K08U-SOP16 引脚图与 8H2K12U-SOP16 引脚图相同吗

2. 该I/O转换应该如何设置, 我想用该芯片控制4个舵机, 1个I/O口读取ppm

神*** · 发表于 2025-2-26 22:49:42

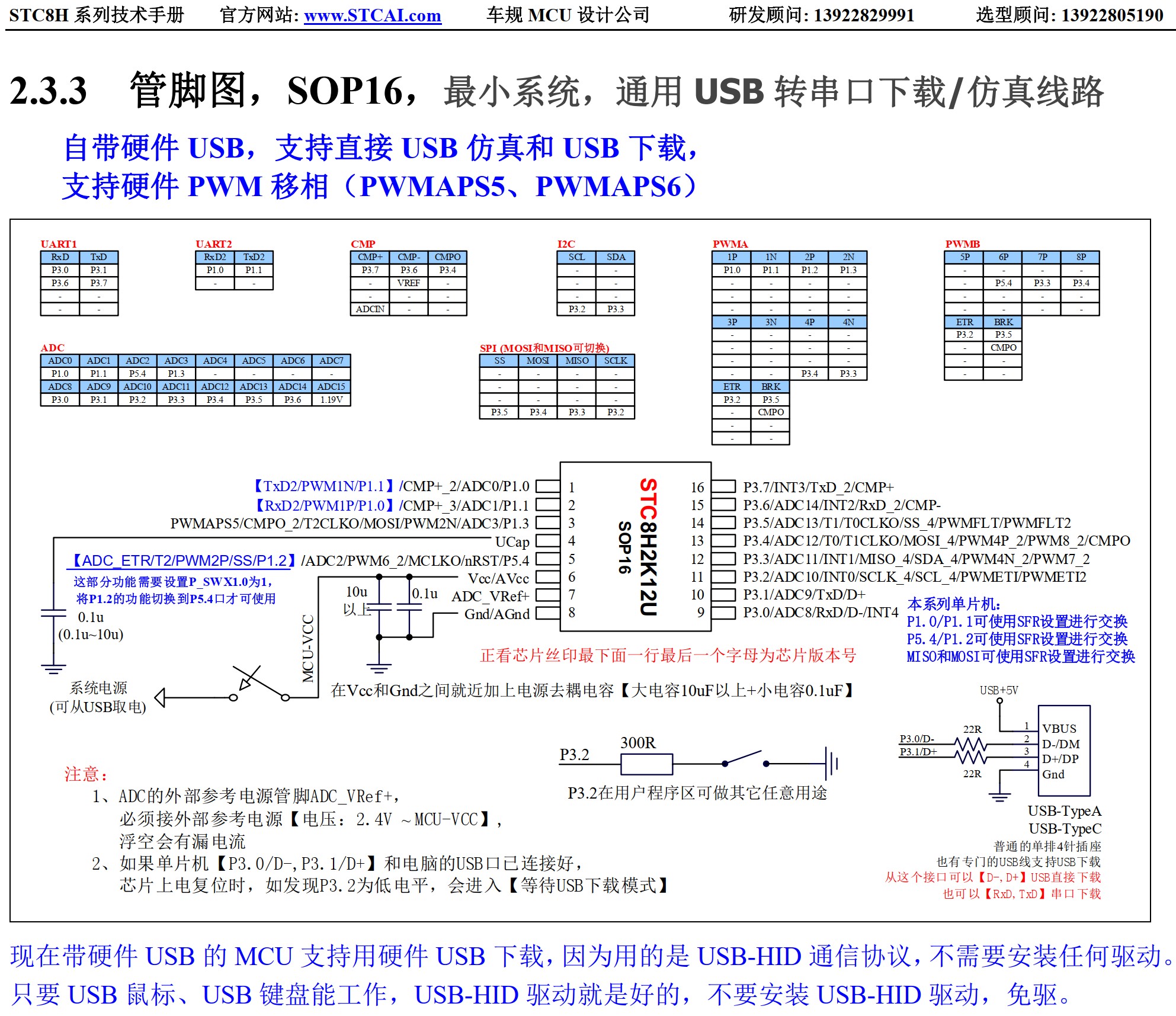

STC8H2K08U-SOP16 引脚图与 STC8H2K12U-SOP16 引脚图相同

Debu*** · 发表于 2025-2-27 00:02:30

IO转换是否指功能脚切换

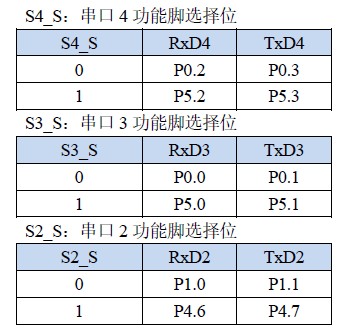

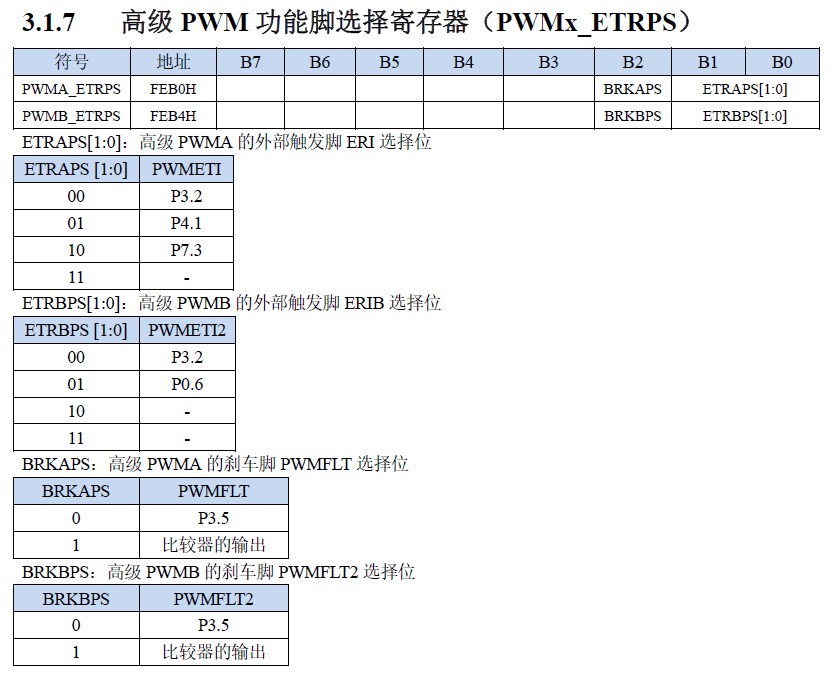

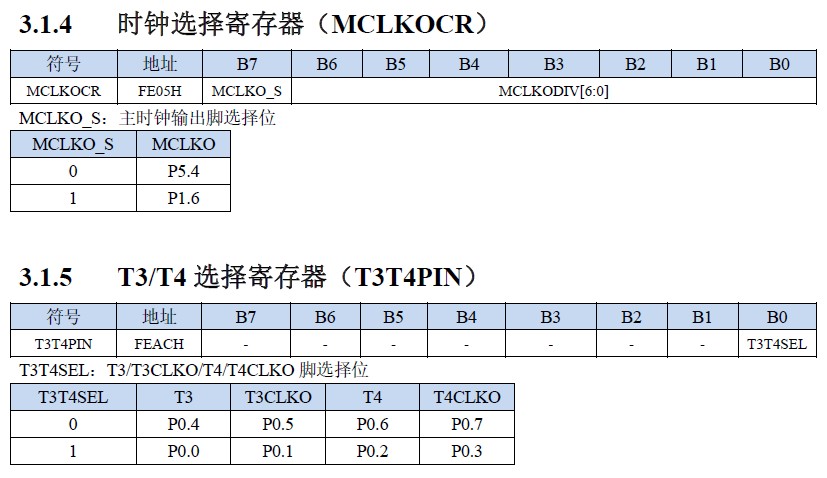

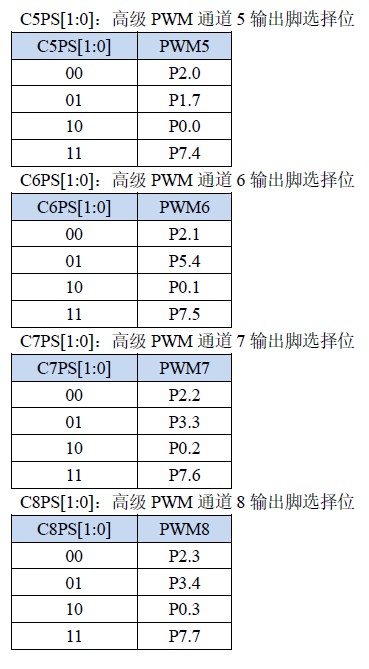

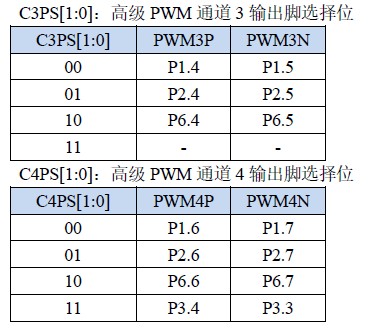

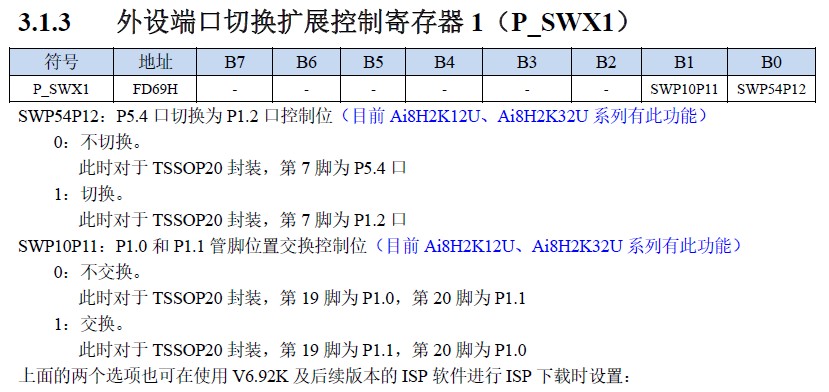

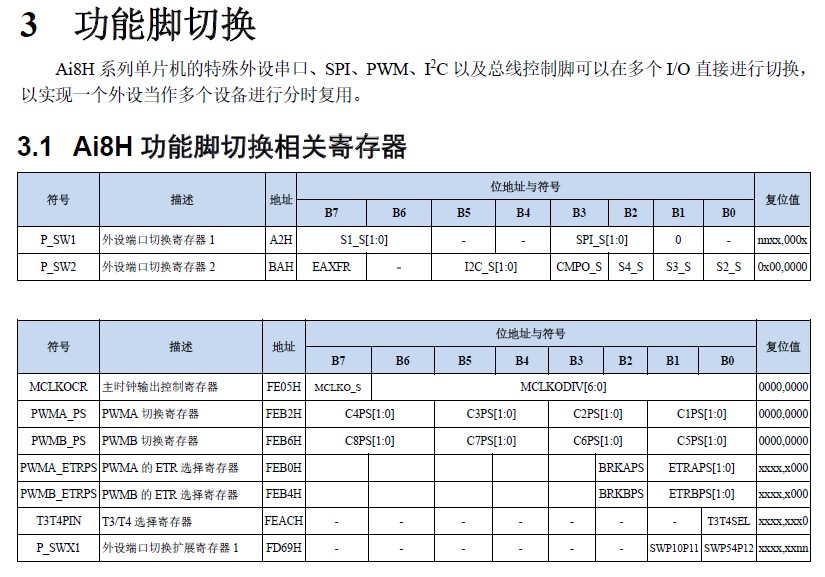

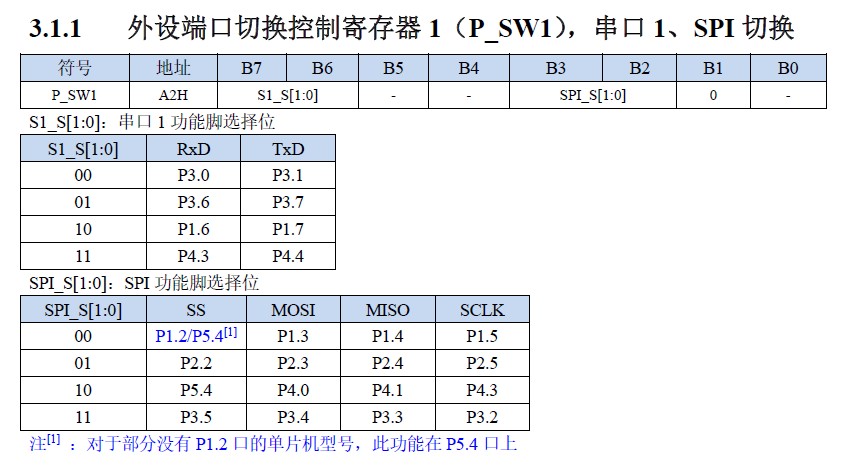

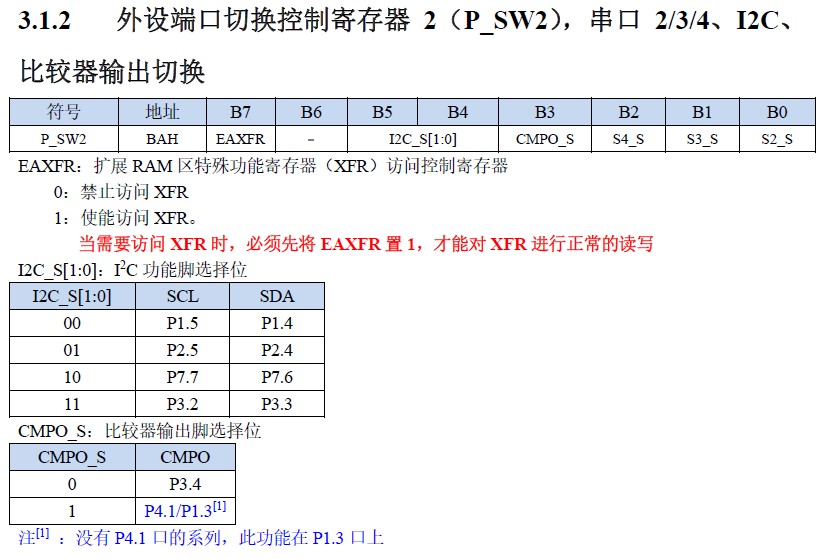

功能脚切换如下：


peiti*** · 发表于 2025-2-27 09:50:16

感谢感谢, 帮大忙了

peiti*** · 发表于 2025-2-27 09:50:36

Debu*** 发表于 2025-2-27 00:02
IO转换是否指功能脚切换
功能脚切换如下：

感谢感谢, 太麻烦您了

peiti*** · 发表于 2025-2-27 11:00:19

神*** 发表于 2025-2-26 22:49
STC8H2K08U-SOP16 引脚图与 STC8H2K12U-SOP16 引脚图相同

请问我可以直接配置 p1.0~p1.3为四个独立舵机控制io吗? 该怎么整?

神*** · 发表于 2025-2-27 13:31:46

peiti*** 发表于 2025-2-27 11:00
请问我可以直接配置 p1.0~p1.3为四个独立舵机控制io吗? 该怎么整?

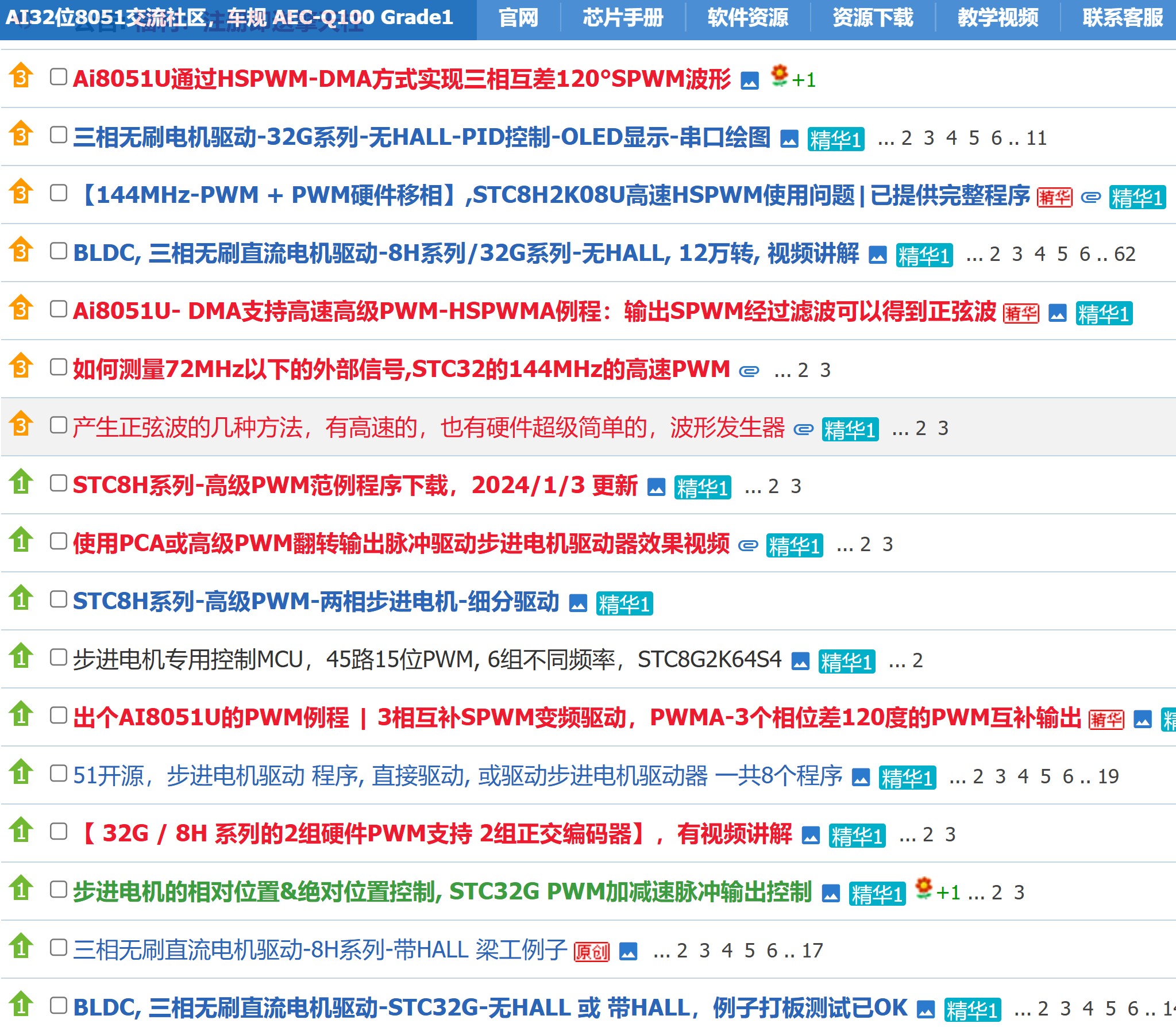

去 PWM 版块开个贴问
