关于程序超64K相关的问题

lingj***

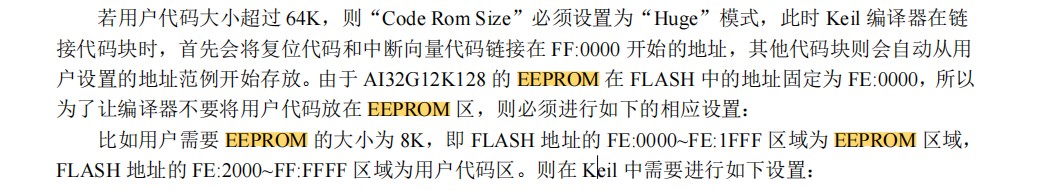

AI8051的手册中说程序超过64K时可将64K的EEPROM部分作为ROM使用？
我这样理解没问题吧

然后keil的配置也按照手册说的配置了，用法和他的示例一样，
将FE0000-FE1FFF的8K作为EEPROM,然后将剩下的120K作为ROM

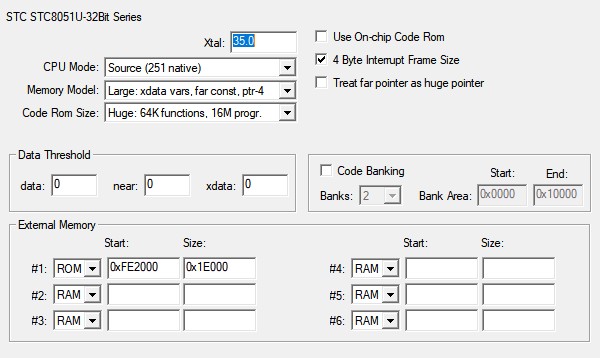

，这是我的keil的配置，这样配置之后编译出来的code区大了一倍左右（这里是第一个疑惑的点），
并且我将ISP配置为8K的EEPROM，将hex导入后提示文件大小超出程序区，
超出部分移入EEPROM,这里的这个提示应该是正常的吧？

so***

现在8051u最大flash好像就64k吧，超64k的是12k128吧。所以这个应该是12k128的操作吧

Debu***

所有IAP的型号（用户EEPROM大小可在ISP程序设置的型号），code区和EEPROM区共用整个FLASH，code区和EEPROM区可重叠（非IAP型号不可重叠），code区可存放指令并可执行，EEPROM区不可存放指令只能存放数据（非易失性，断电不丢失），当EEPROM区和code区完全重叠时，就可以IAP（运行时升级程序）
AI8051U的FLASH就是64K，程序不能超过64K，当程序为64K时，可用EEPROM为零，此时如需要IAP，ISP软件上可以设置EEPROM为64K，如果不需要IAP，保持默认的0.5K即可，此时虽最后0.5K可IAP，但因为此处有程序，不能使用，否则程序会被意外擦除导致无法工作，如果程序小于63.5K，那么最后0.5K可正常当EEPROM使用
以上都是按扇区划分的，0.5K就是512字节一个扇区，不能再细分

lingj***

so*** 发表于 2025-2-24 15:47
现在8051u最大flash好像就64k吧，超64k的是12k128吧。所以这个应该是12k128的操作吧 ...

呃，好吧，我在8051u手册里看到的，想当然了

lingj***

Debu*** 发表于 2025-2-24 15:56
所有IAP的型号（用户EEPROM大小可在ISP程序设置的型号），code区和EEPROM区共用整个FLASH，code区和EEPROM ...

我还注意到实际不到64k的程序hex导入ISP也会报超出大小的提示，然后我去网上查了是因为加密，但是我在ISP中并没用使用过加密，这是为什么

Debu***

lingj*** 发表于 2025-2-24 19:53
我还注意到实际不到64k的程序hex导入ISP也会报超出大小的提示，然后我去网上查了是因为加密，但是我在ISP ...

这个是程序大小

神***

AI8051U最大只有 64K, 后续的 AI8052U, 6/1见，256K FLASH
现在 STC32G12K128, 128K FLASH

8051天***

神*** 发表于 2025-2-25 08:34
AI8051U最大只有 64K, 后续的 AI8052U, 6/1见，256K FLASH
现在 STC32G12K128, 128K FLASH

FLASH里80:0000H到FE:FFFFH这段ecode不能用吗？16M的空间只留了64K给程序……

8051天***

Debu*** 发表于 2025-2-24 15:56
所有IAP的型号（用户EEPROM大小可在ISP程序设置的型号），code区和EEPROM区共用整个FLASH，code区和EEPROM ...

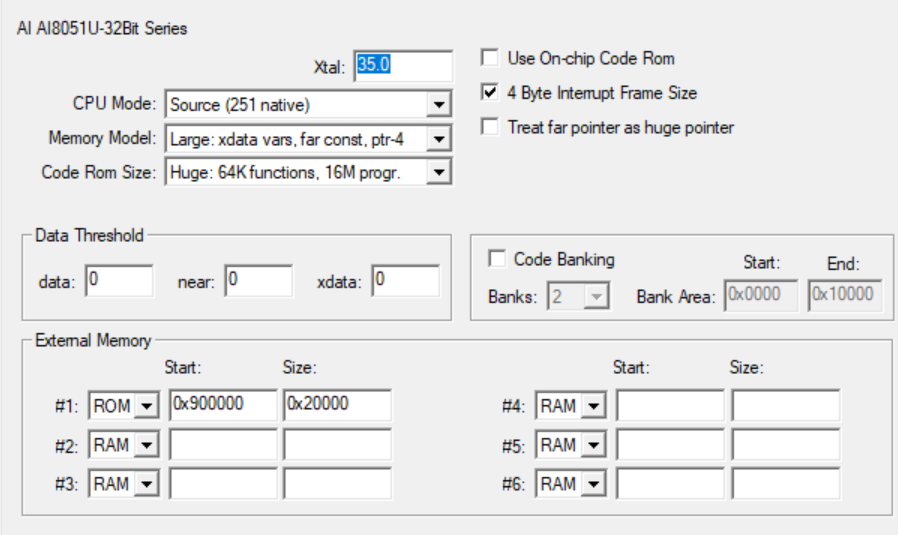

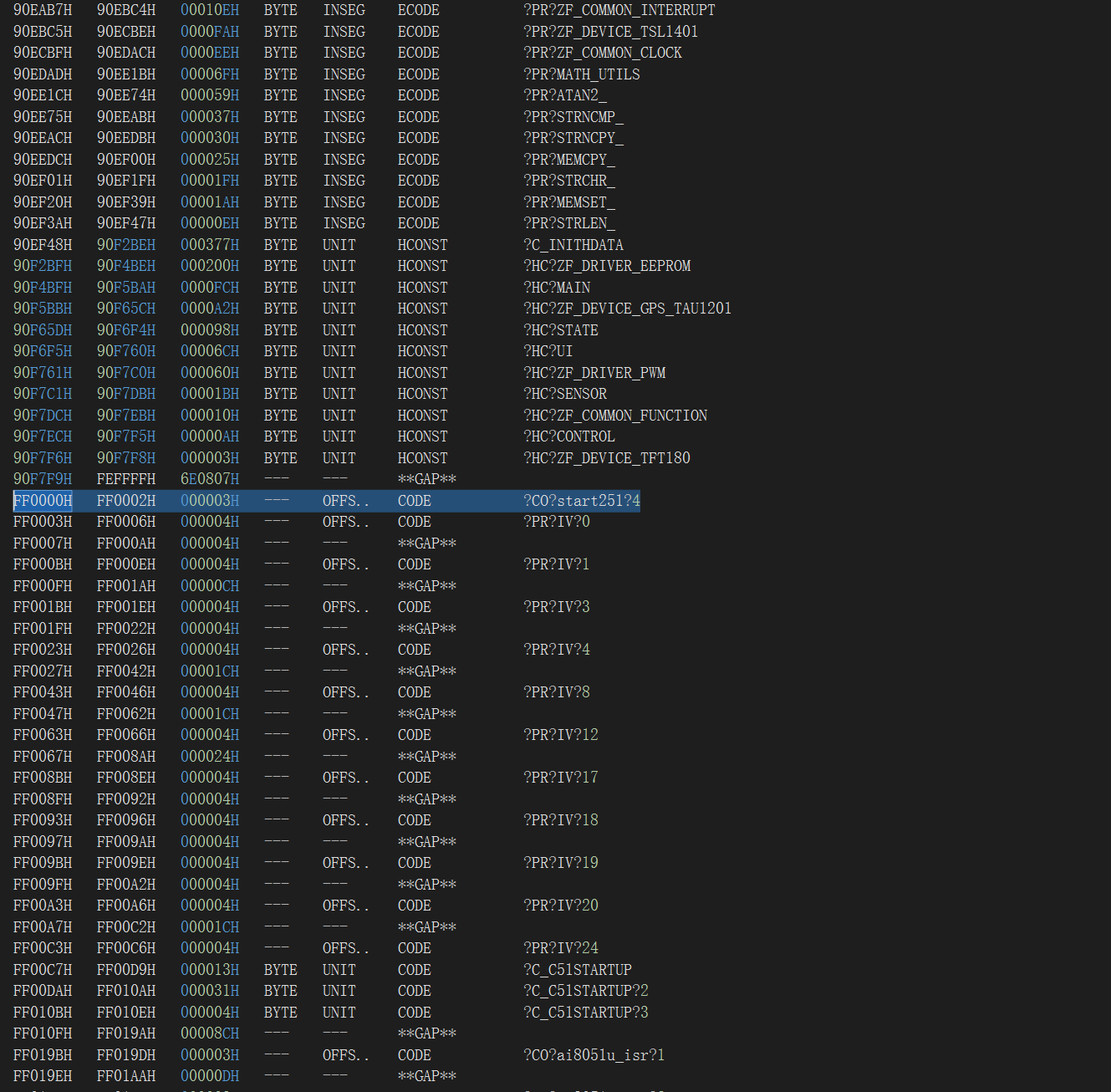

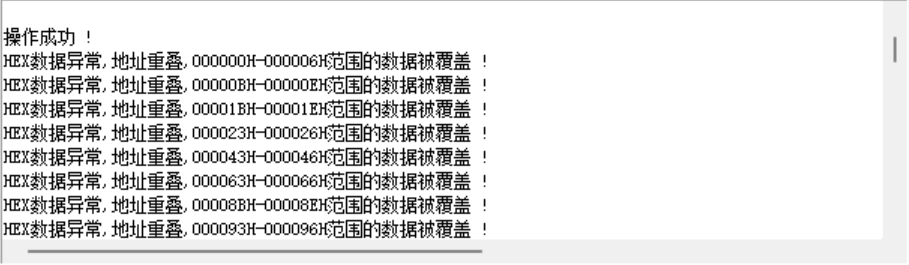

手册里提到FLASH的80:0000H到FE:FFFFH这段为ecode，我在keil里选择huge的rom size，并且设置extern memory的rom在ecode范围内，如图一，编译产生.map文件表明中断向量从FF0000H开始往后排列，符合8051运行要求，并且ecode区也存放了部分代码，如图2。但是用烧录软件打开hex文件，出现图3所示警告，警告地址位于RAM，我设置了ecode地址为什么RAM被覆盖了？最后，烧录完程序单片机不运行

Debu***

8051天*** 发表于 2025-6-23 10:59
手册里提到FLASH的80:0000H到FE:FFFFH这段为ecode，我在keil里选择huge的rom size，并且设置extern memor ...

HEX保存的是FLASH中的数据，就是CODE+EEPROM，非易失性存储器，不是RAM
使用用户ISP，注意中断向量重映射问题，按照教程操作
利用STC的IAP单片机开发自己的ISP程序-STC32G8K64U系列.pdf (723.57 KB, 下载次数: 20)

2025-6-23 11:30 上传

点击文件名下载附件
