OLED问题

[复制链接]
sh***
  • 打卡等级：常住居民III
  • 打卡总天数：169
  • 最近打卡：2025-06-28 10:24:25
已绑定手机

54

主题

39

回帖

590

积分

高级会员

积分
590
发表于 2025-2-24 09:57:34 | 显示全部楼层 |阅读模式

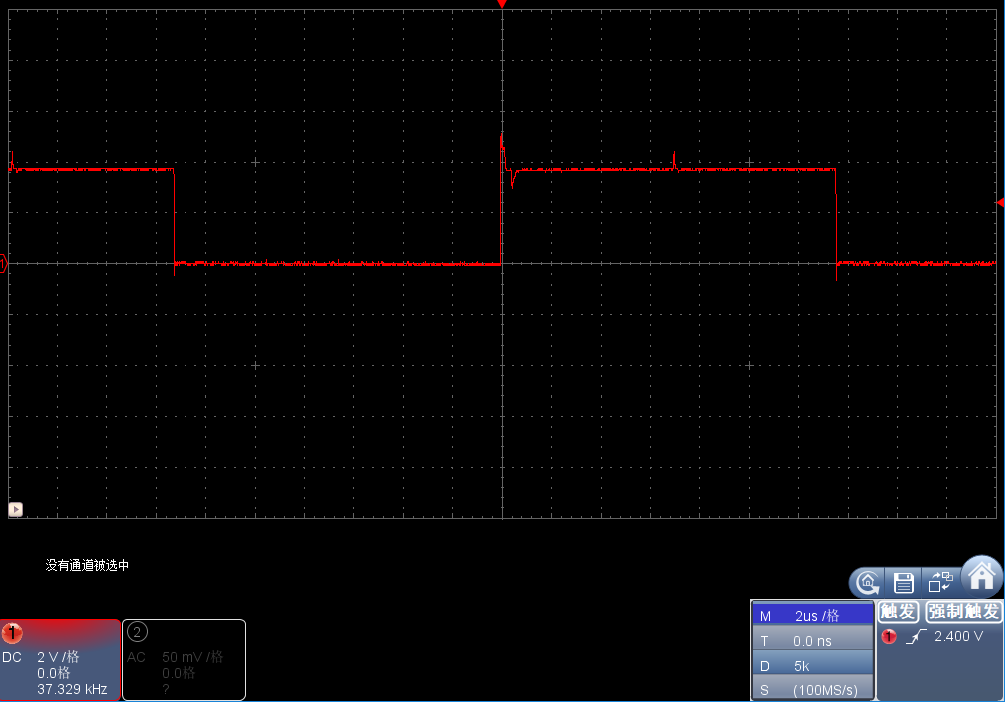

OLED好像不能承受 单片机 DE  5V 电平，自动拉低到<4V ,是不是不能用5V在OLED12864IIC中






回复

使用道具 举报 送花
Debu***
  • 打卡等级：以坛为家II
  • 打卡总天数：480
  • 最近打卡：2025-06-28 00:00:59
已绑定手机

80

主题

5214

回帖

9305

积分

超级版主

DebugLab

积分
9305
发表于 2025-2-24 10:25:07 | 显示全部楼层
IO开漏，外部上拉到3.3V
DebugLab
回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：111
  • 最近打卡：2025-06-28 08:54:08

740

主题

1万

回帖

1万

积分

管理员

积分
17131
发表于 2025-2-24 23:26:28 | 显示全部楼层
可以全部工作在 3.3V

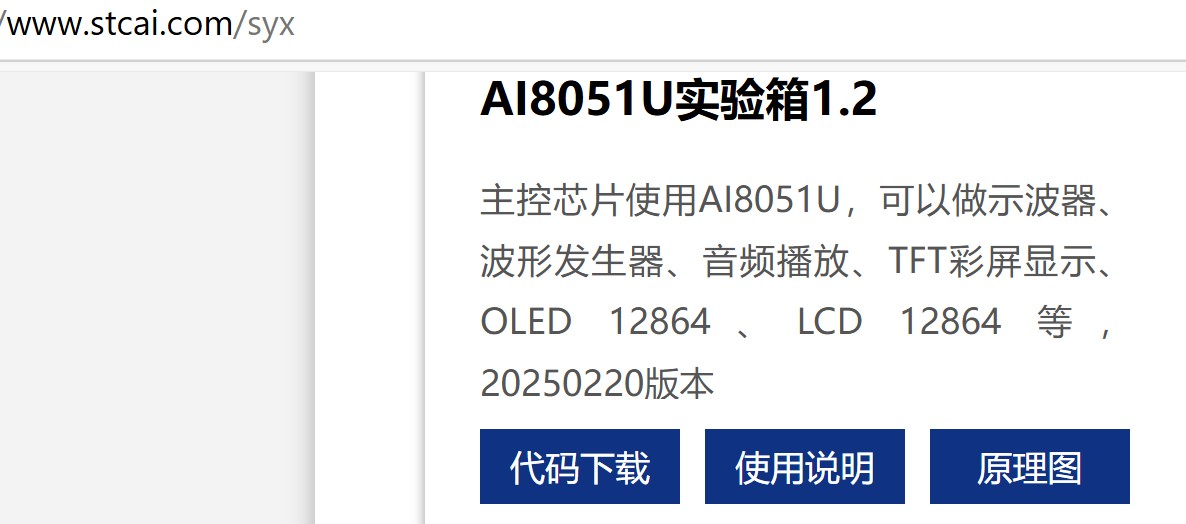

深圳国芯人工智能有限公司-实验箱
回复 支持 反对

使用道具 举报 送花
小涵***
  • 打卡等级：以坛为家II
  • 打卡总天数：558
  • 最近打卡：2025-06-28 07:54:43
已绑定手机

1

主题

838

回帖

1735

积分

金牌会员

积分
1735
发表于 2025-2-25 08:37:47 | 显示全部楼层

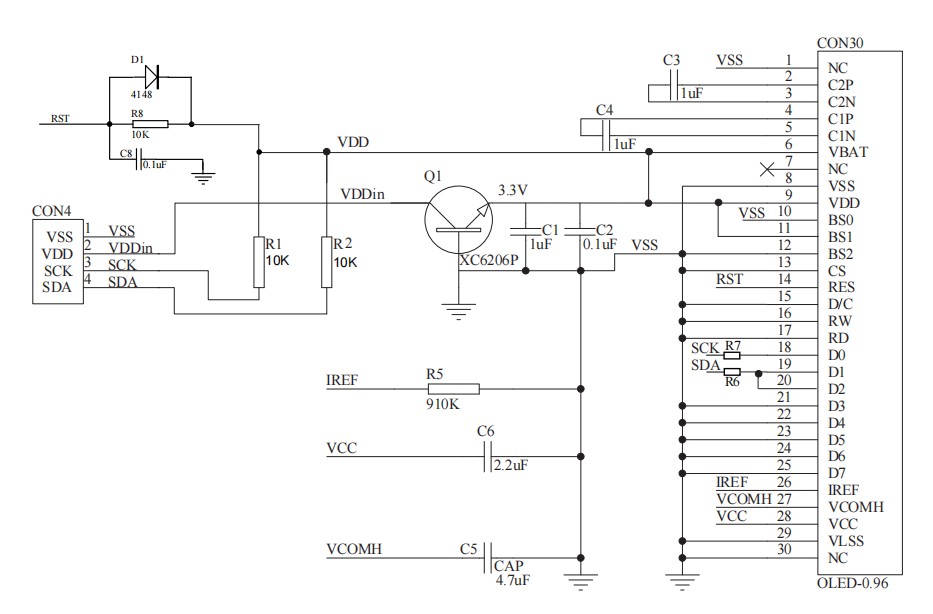

OLED模块自带LDO，接5V电源内部默认已转换成3.3V，实际你是5V单片机与3.3V OLED通讯，需设置开漏模式。看下面电路图，内部已经上拉3.3V了
靡不有初，鲜克有终
回复 支持 反对

使用道具 举报 送花
