8H3K32S2 PWM输出波形异常

打卡等级：初来乍到
打卡总天数：2
最近打卡：2025-02-23 14:37:42

已绑定手机

2 主题	1 回帖	22 积分

积分: 22

发表于 2025-2-23 14:37:24 | 显示全部楼层 |阅读模式

原理图上PWM输出口接在P2.0
也不清楚是硬件的原因导致的还是软件

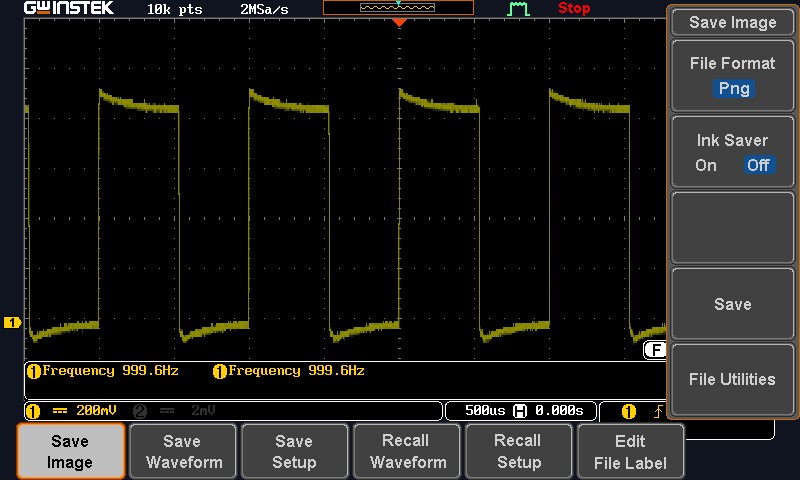

方波的形状为什么会是这样？

方波的形状为什么会是这样？

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：112
最近打卡：2025-06-29 00:35:48

741 主题	1万回帖	1万积分

积分: 17207

发表于 2025-2-23 18:00:04 | 显示全部楼层

I/O 工作模式改成强推挽

回复支持反对

使用道具举报送花

打卡等级：初来乍到
打卡总天数：2
最近打卡：2025-02-23 14:37:42

已绑定手机

2 主题	1 回帖	22 积分

积分: 22

发表于 2025-2-24 18:24:05 | 显示全部楼层

神*** 发表于 2025-2-23 18:00
I/O 工作模式改成强推挽

改过了还是那样但是占空比小的时候波形还算是方波

回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：112
最近打卡：2025-06-10 10:45:07

已绑定手机

5 主题	118 回帖	694 积分

积分: 694

发表于 2025-2-25 10:20:36 | 显示全部楼层

示波器不行，换个高端示波器。

高级软件工程师-唐工

回复支持反对
