能不能把AI8H2K12U当USB转串口芯片用

lg***

8H2K12U做CDC类的USB转串口很好用啊，我做了十几块这样的转接板！
为了在背板上安装USB母座，通常需要制作一块小PCB板，焊上USB口，再固定这块PCB。
顺便就将8H2K12U放在这块PCB上。安装一个SIP3插座与主板串口连线，简单可靠。
主板程序不再考虑USB问题！非常简单实用！

猫***

lg*** 发表于 2025-9-17 21:30
8H2K12U做CDC类的USB转串口很好用啊，我做了十几块这样的转接板！为了在背板上安装USB母座，通常需要制作一 ...

插电脑上老是弹出来两个选项，
默认的是给8H2K12U下载程序的口，不是给主板下载程序的COM口，
下载的时候每次都要选择成COM口，有点不方便，要是能设置默认口就好了

lg***

你是不是线路有问题？将你的图纸发上来看看？如果制作的没有问题，插上USB线，电脑会嘟一声。在电脑的“设备管理器”的“端口（COM和LPT）”下会增加一个COM口，比如COM11等。完全不需要人工选择什么端口。STC的8H2K12U芯片是写好程序的，除非你修改过！这样做最大优点是主程序不再使用USB库，避免导致其他意外问题。又可以USB对外连接！

lg***

STC8H2K12U芯片8脚，线路简单且占用面积很小。我还将CH340N八脚芯片及其附带电路也做在同一块PCB上（面积足够）。想用CH340N时就焊接。当然使用时二者只能选一！

lg***

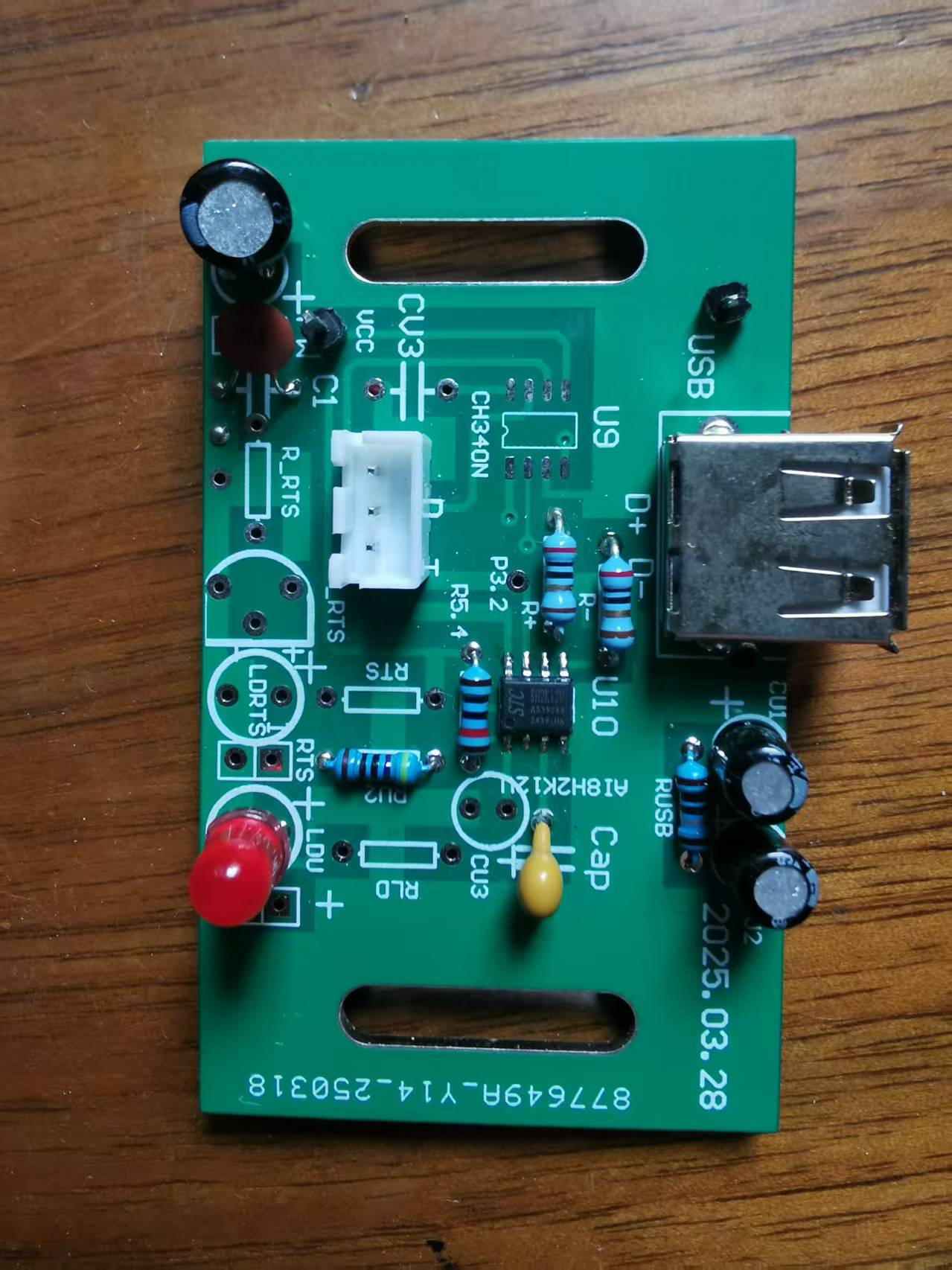

发个实物照片给你看看。可选择USB口的5V给STC8H2K12U供电，这样插上USB线，在电脑的设备管理器下的端口就能看到增加的COM口。设备SIP3连接，经测试通讯没有问题！

猫***

lg*** 发表于 2025-9-18 13:06
发个实物照片给你看看。可选择USB口的5V给STC8H2K12U供电，这样插上USB线，在电脑的设备管理器下的端口就能 ...

我做过USB转485的，确实挺好用，但是当把它插到电脑上，要给主板（STC8H1K08做主控）通过485接口下载程序的时候，STC-ISP软件会出现两个选项，一个是正常COM口（可以用来下载程序），另一个是只能给USB转485板子下载固件的口

猫***

这是原理图和3D仿真图，实物不在手边没拍

lg***

STC8H2K12U的1脚为什么悬空？
最好通过10K电阻接VCC。
USB电容我用的是1微法。
两个USB电阻是22欧姆。
你的其他电路我就不分析了，
只是对STC8H2K12U相关的不同说明。

猫***

lg*** 发表于 2025-9-19 22:01
STC8H2K12U的1脚为什么悬空？
最好通过10K电阻接VCC。
USB电容我用的是1微法。

1脚是复位脚，以前我也是加上拉，后来出来的芯片复位脚可以作为IO口用，再加上内部有高可靠复位，就没再放外部上拉了

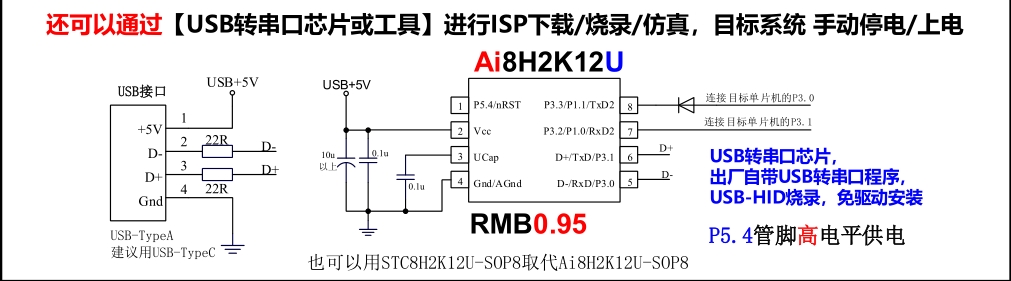

USB的电容我刚开始也感觉放1uF好点，不过看官方资料用的是0.1uF，怕和内部电路有关系，就没敢改
USB那个电阻，我感觉51R以内用多少影响不是很大，阻值相同就行，10R、22R、33R，有哪个用哪个

猫***

官方资料用的是0.1uF
