我学AI8051U | 确实是实战派，建议送强大的 AI8051U实验箱

scp***

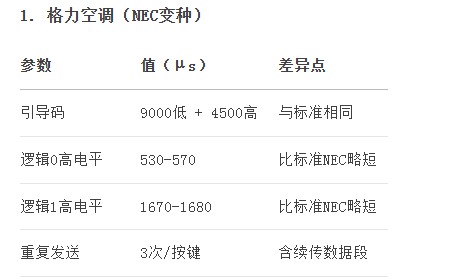

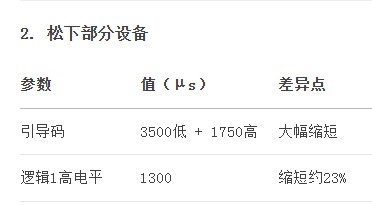

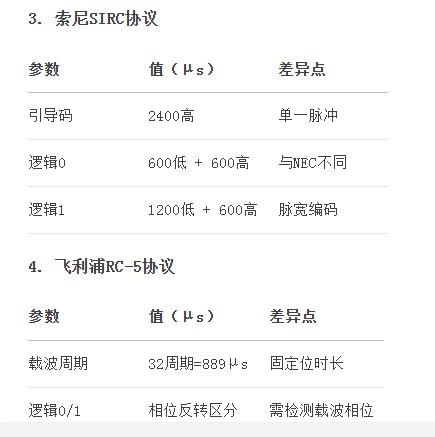

经过深入了解后，得知家电常用的红外协议有如下几种：

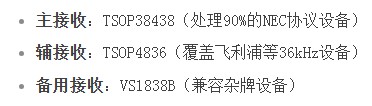

想不到，一个万能遥控板还需要这么多门道。要3种红外接收器

scp***

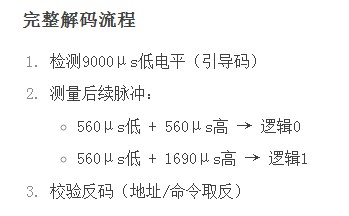

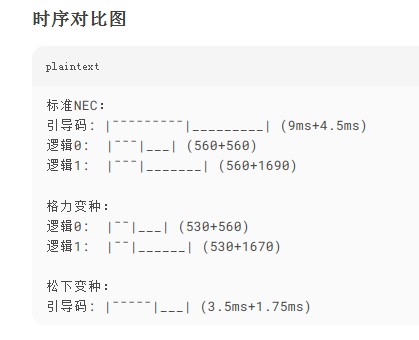

NEC码标准时长:
引导码Leader    9000us低+4500us高                    正负10%
逻辑0 bit0        560us低+560us高                        正负100us     总时长1120us
逻辑1 bit1        560us低+1690us高                       正负150us      总时长2250us
结束位Stop       560us低                                      正负?%
重复码Repeat    9000us低+2250us高+560us低      正负10%

scp***

scp*** 发表于 2025-4-27 19:28
NEC码标准时长:
引导码Leader    9000us低+4500us高                    正负10%
逻辑0 bit0        5 ...

建立Cube,包含P35引脚下降沿中断，为红外接收用。
定时器中断0：为多任务保留 1ms一次
定时器1：红外时序计时器10us一次

使用IO下降沿触发，进入中断后，用指令改为上升沿触发。这样实现又向交替触发。
记录遥控器发射时序，先低电平

可以接受任意38KHz的红外线.其它协议只能显示时值.不能解码


识别NEC码及重复码.

scp***

仿真调试

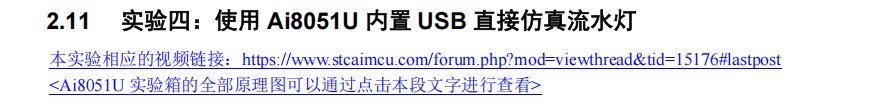

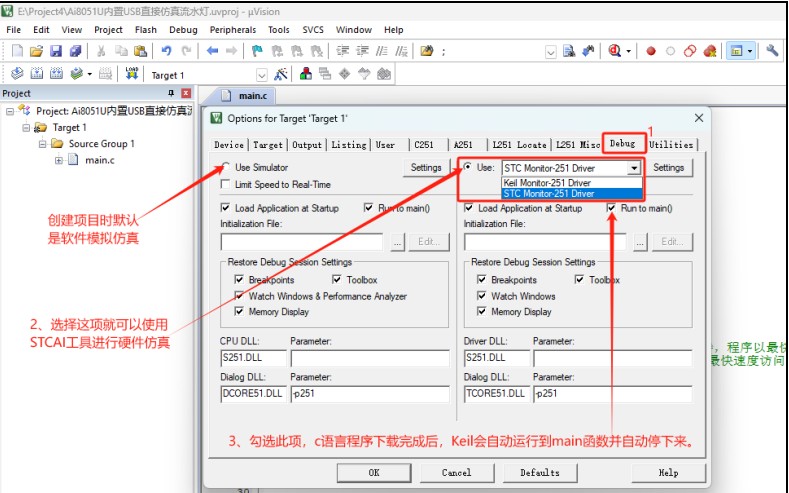

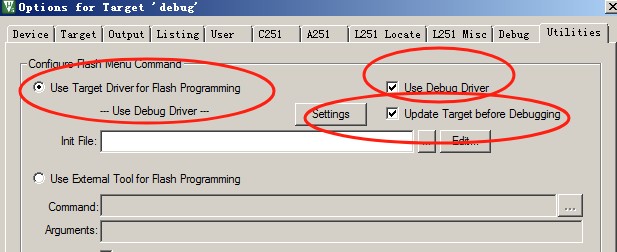

在芯片手册里找到这段，顺藤摸瓜。我这个芯片手册这个章节有bug。utilities选项卡没有截图和文字描述，导至我始终仿真不成功，看了链接的视频后，才明白这个Utilities选项卡的设置





终于会仿真了

scp***

今天断续完善一下仿真的知识点。

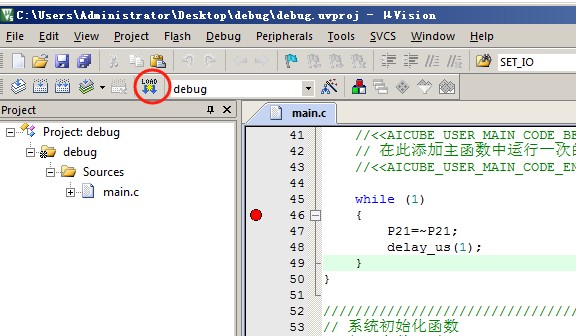

这个download按钮还没有完全领会，再实验观察一下。

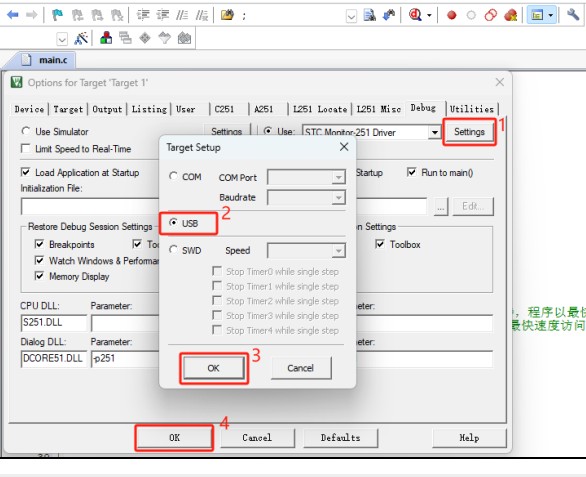

USB Link1D接入接入仿真调试中。参数设置如下：

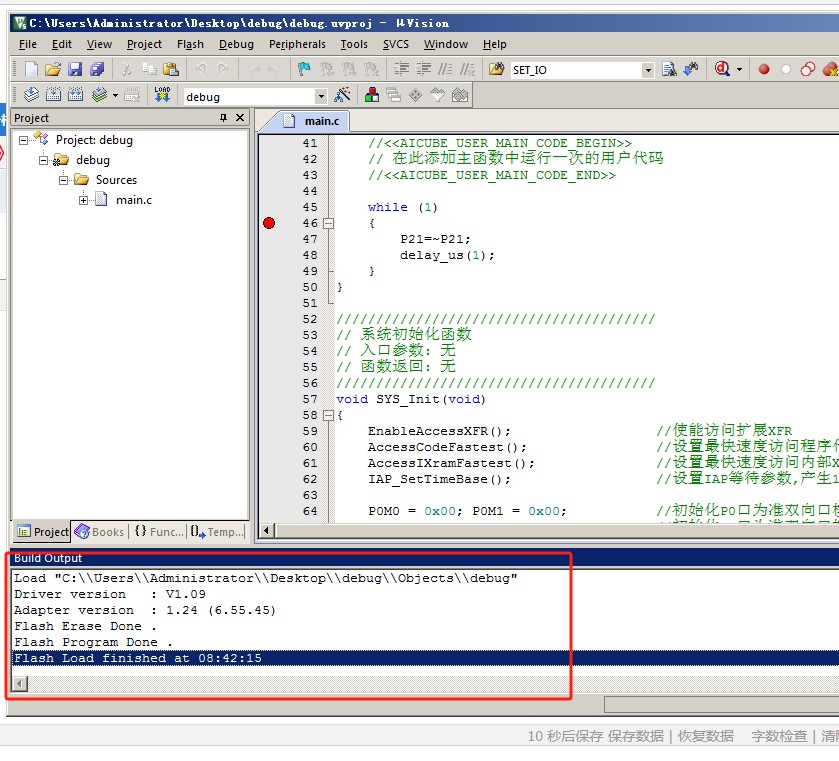

好象调试也正常了，并且Download按钮也可以正常下载

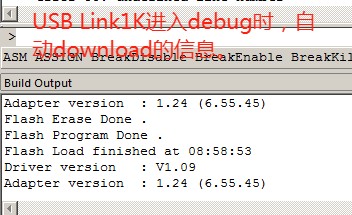

我用USB调试发现：工程改变后必须要编译，编译后进入调试状态就自动download了一次（测试USB调试和 USB Link1D都是可以）。

scp***

下一个课题：
对内存区域详细的了解:
edata xdata等等

scp***

AI8051存储管理 2^24=16,777,216   16M
1个字节是段，2个字节是偏移量，一个段65536字节（64K）
AI8051的 01:0000至01:7FFFH 共32K是XRAM,不受任何SFR限制
              01:8000至7D:FFFF   保留未用
              7E:0000至7E:FFFF  XFR/XSFR 特殊功能寄存器，必须EAXFR=1，才可以用。
              7F:0000至7F:FFFF 外部并行总线扩展的XRAM，有外部芯片，用引脚去访问。暂时不研究它。

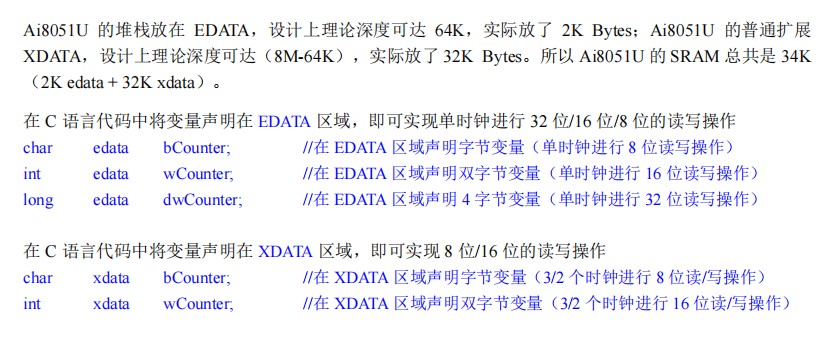

KEIL变量位置分为： 1. EDATA（Extended Data Memory）

• 全称：Extended Data Memory（扩展数据存储器）
• 技术特性：


  • 80251 架构特有，扩展了传统 8051 的 DATA/IDATA 空间
  • 00段开始是edata,edata只有第0段，最大64K，Ai8051只用了2K，其它保留。





XDATA（External Data Memory）

• 全称：External Data Memory（外部数据存储器）
• 技术特性：


  • 经典 8051 已有，80251 保留兼容



01-7f段开始是Xdata,共7EH段（126D）126*64=8064，最大8M。

  CODE
FF:0000最高段是复位后的程序入口，这应该是flash ROM 共64K  FE:FFFF-80:0000为保留



如：int edata a1;
      int xdata abc;
      char code abc1;

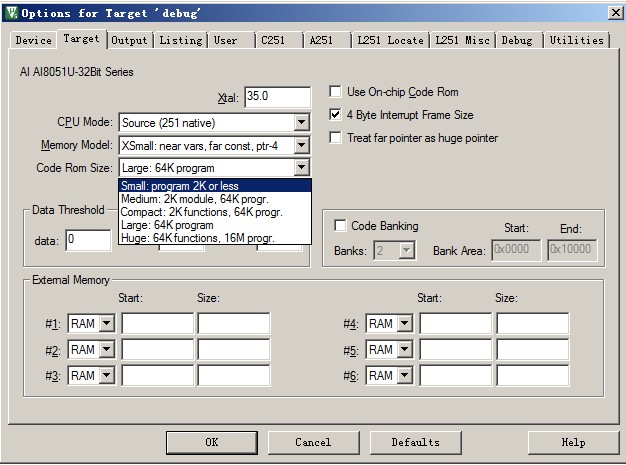

注意要与keil的设置配合

scp***

Ai8051 这个test++为什么是这样编译的，运行是正确的？？？？？
    64:                 test++;
    65:
0xFF034E   7EB30030    MOV      R11,test(0x0030)
0xFF0352   04          INC      A
0xFF0353   7AB30030    MOV      test(0x0030),R11

scp***

scp*** 发表于 2025-6-24 20:46
Ai8051 这个test++为什么是这样编译的，运行是正确的？？？？？
    64:                 test++;
    65: ...

看了何宾老师讲的STC32明白了:为了兼容8051，80251的内部寄存器R11是16位寄存器，它的低8位就是ACC。所以对A寄存器的改变，就直接改变了R11.
但是核心运算寄存器与工作寄存器我还是没有怎么搞清楚。deepseek也没有这个知识存。看来我还要先了解一下8051和80251的寄存器情况。

scp***

scp*** 发表于 2025-6-24 09:06
下一个课题：
对内存区域详细的了解:
edata xdata等等

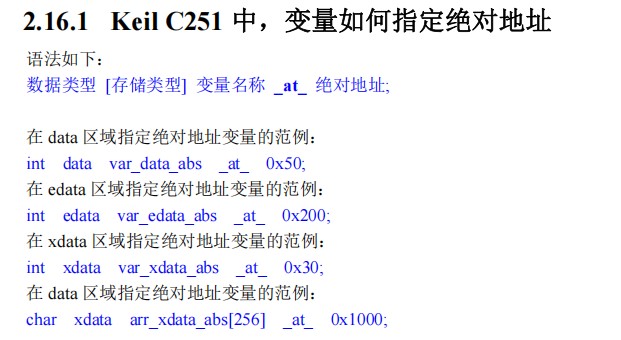

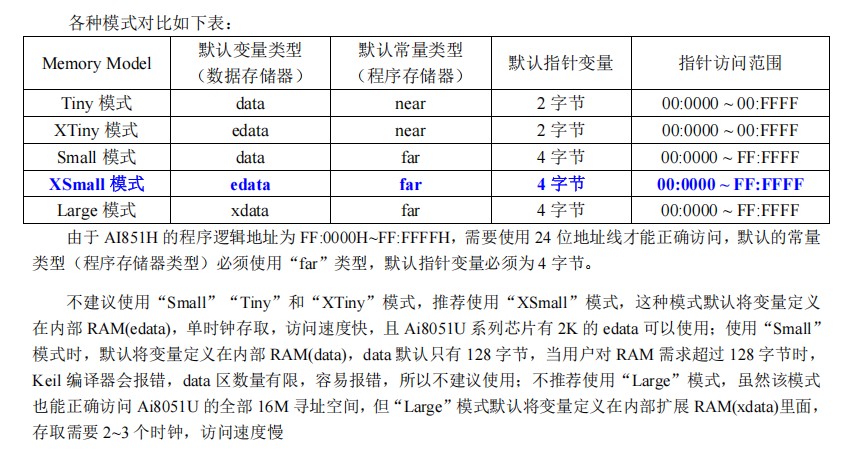

在芯片手册的这个章节有内存定义的帮助：
2.16如何在 Keil C251中对变量、常量、表格数据、函数指定绝
对地址
