AI8051U创库函数学习打卡

[复制链接]
芯***
  • 打卡等级：偶尔看看III
  • 打卡总天数：54
  • 最近打卡：2025-06-16 09:55:47

9

主题

30

回帖

689

积分

版主

积分
689
发表于 2025-2-12 16:53:38 | 显示全部楼层 |阅读模式

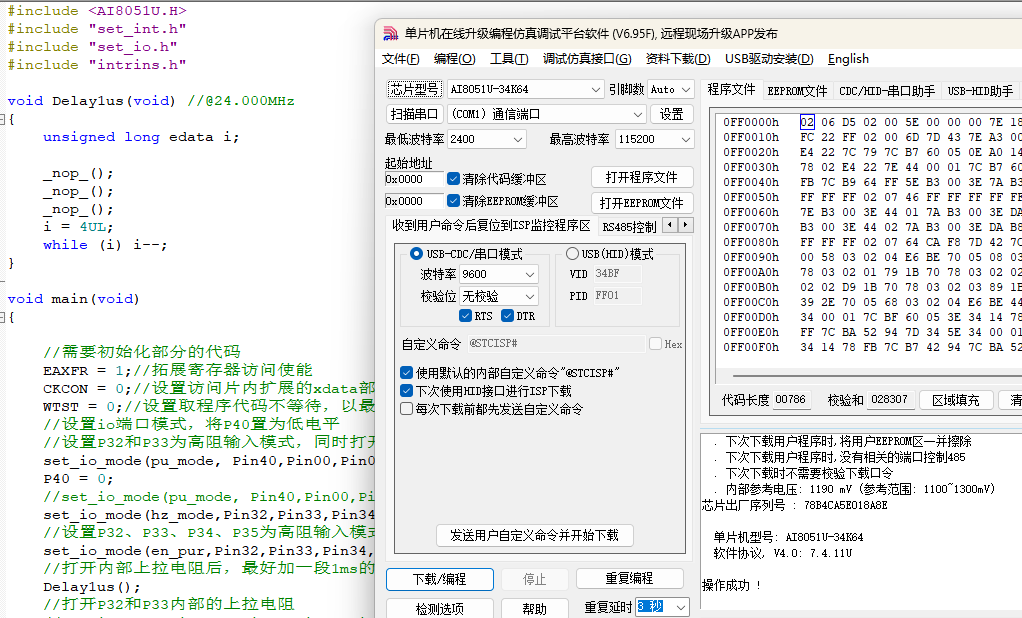

第一集：I/O口模式设置，传统外部中断【INT0, INT1, INT2, INT3, INT4】


  1. #include <AI8051U.H>

  2. #include "set_int.h"

  3. #include "set_io.h"

  4. #include "intrins.h"

  5.

  6. void Delay1us(void)        //@24.000MHz

  7. {

  8.         unsigned long edata i;

  9.

  10.         _nop_();

  11.         _nop_();

  12.         _nop_();

  13.         i = 4UL;

  14.         while (i) i--;

  15. }

  16.

  17. void main(void)

  18. {

  19.

  20.         //需要初始化部分的代码

  21.         EAXFR = 1;//拓展寄存器访问使能

  22.         CKCON = 0;//设置访问片内扩展的xdata部分速度为最快

  23.         WTST = 0;//设置取程序代码不等待，以最快速度运行

  24.         //设置io端口模式，将P40置为低电平

  25.         //设置P32和P33为高阻输入模式，同时打开内部的上拉电阻

  26.         set_io_mode(pu_mode, Pin40,Pin00,Pin01,Pin02,Pin03,Pin_End);

  27.         P40 = 0;

  28.         //set_io_mode(pu_mode, Pin40,Pin00,Pin01,Pin_End);

  29.         set_io_mode(hz_mode,Pin32,Pin33,Pin34,Pin35,Pin_End);

  30.         //设置P32、P33、P34、P35为高阻输入模式

  31.         set_io_mode(en_pur,Pin32,Pin33,Pin34,Pin35,Pin_End);

  32.         //打开内部上拉电阻后，最好加一段1ms的延时，以等待端口被拉高

  33.         Delay1us();

  34.         //打开P32和P33内部的上拉电阻

  35.         //set_io_mode(dis_pur,Pin32,Pin33,Pin_End);//关闭P32和P33的内部上拉电阻

  36.         //set_io_mode(en_pur,Pin32,Pin33,Pin_End);//关闭P32和P33的内部上拉电阻,参数顺序无所谓

  37.         set_int_mode(falling_edge_mode,Int0,Int1,Int_End);

  38.         //设置INT0和INT1为下降沿中断

  39.         set_int_mode(rising_falling_edge_mode,Int0,Int1,Int_End);

  40.         //设置INT0和INT1为边沿中断

  41.

  42.         EA = 1;//打开总中断

  43.         while(1)

  44.         {

  45.                 //需要循环执行的代码

  46.                 //INT0、INT1的下降沿时，改变P00和P01的电平状态

  47.                 if(get_int_state(INT0))

  48.                 {

  49.                  //INT0中断执行的部分

  50.                         P00 = ~P00;

  51.                 }

  52.                 if(get_int_state(INT1))

  53.                 {

  54.                  //INT1中断执行的部分

  55.                         P01 = ~P01;

  56.                 }

  57.                 P02 = P34;

  58.                 P03 = P35;

  59.         }

  60. }
复制代码


1.IO口模式设置传统外部中断.zip

79.7 KB, 下载次数: 15
回复

使用道具 举报 送花
芯***
  • 打卡等级：偶尔看看III
  • 打卡总天数：54
  • 最近打卡：2025-06-16 09:55:47

9

主题

30

回帖

689

积分

版主

积分
689
发表于 2025-2-20 11:08:32 | 显示全部楼层

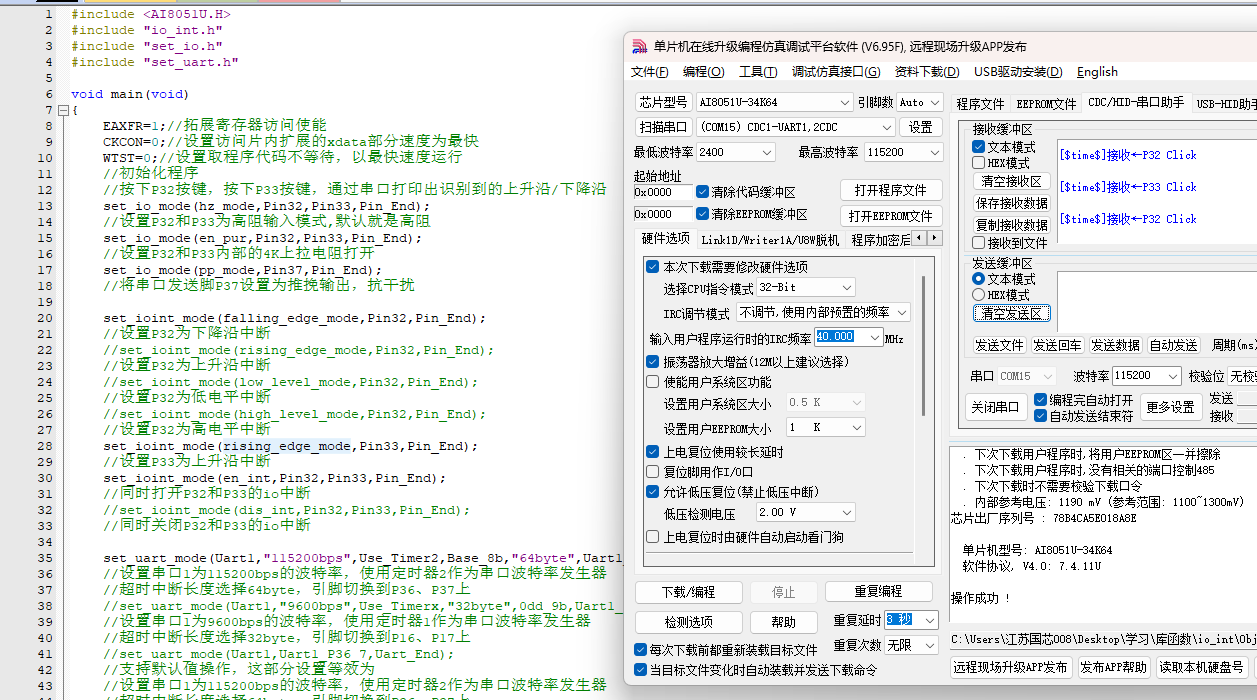

第二集：所有普通I/O口都支持的外部中断
  1. #include <AI8051U.H>

  2. #include "io_int.h"

  3. #include "set_io.h"

  4. #include "set_uart.h"

  5.

  6. void main(void)

  7. {

  8.         EAXFR=1;//拓展寄存器访问使能

  9.         CKCON=0;//设置访问片内扩展的xdata部分速度为最快

  10.         WTST=0;//设置取程序代码不等待，以最快速度运行

  11.         //初始化程序

  12.         //按下P32按键，按下P33按键，通过串口打印出识别到的上升沿/下降沿

  13.         set_io_mode(hz_mode,Pin32,Pin33,Pin_End);

  14.         //设置P32和P33为高阻输入模式,默认就是高阻

  15.         set_io_mode(en_pur,Pin32,Pin33,Pin_End);

  16.         //设置P32和P33内部的4K上拉电阻打开

  17.         set_io_mode(pp_mode,Pin37,Pin_End);

  18.         //将串口发送脚P37设置为推挽输出，抗干扰

  19.

  20.         set_ioint_mode(falling_edge_mode,Pin32,Pin_End);

  21.         //设置P32为下降沿中断

  22.         //set_ioint_mode(rising_edge_mode,Pin32,Pin_End);

  23.         //设置P32为上升沿中断

  24.         //set_ioint_mode(low_level_mode,Pin32,Pin_End);

  25.         //设置P32为低电平中断

  26.         //set_ioint_mode(high_level_mode,Pin32,Pin_End);

  27.         //设置P32为高电平中断

  28.         set_ioint_mode(rising_edge_mode,Pin33,Pin_End);

  29.         //设置P33为上升沿中断

  30.         set_ioint_mode(en_int,Pin32,Pin33,Pin_End);

  31.         //同时打开P32和P33的io中断

  32.         //set_ioint_mode(dis_int,Pin32,Pin33,Pin_End);

  33.         //同时关闭P32和P33的io中断

  34.

  35.         set_uart_mode(Uart1,"115200bps",Use_Timer2,Base_8b,"64byte",Uart1_P36_7,Uart_End);

  36.         //设置串口1为115200bps的波特率，使用定时器2作为串口波特率发生器

  37.         //超时中断长度选择64byte，引脚切换到P36、P37上

  38.         //set_uart_mode(Uart1,"9600bps",Use_Timerx,"32byte",0dd_9b,Uart1_P16_7,Uart_End);

  39.         //设置串口1为9600bps的波特率，使用定时器1作为串口波特率发生器

  40.         //超时中断长度选择32byte，引脚切换到P16、P17上

  41.         //set_uart_mode(Uart1,Uart1_P36_7,Uart_End);

  42.         //支持默认值操作，这部分设置等效为

  43.         //设置串口1为115200bps的波特率，使用定时器2作为串口波特率发生器

  44.         //超时中断长度选择64byte，引脚切换到P36、P37上

  45.         //set_uart_mode(Uart3,"9600bps",Use_Timerx,Base_8b,"64byte",Uart3_P50_1,Uart_End);

  46.         //set_uart_mode(Uart4,"38400bps",Use_Timerx,Base_8b,"64byte",Uart4_P52_3,Uart_End);

  47.         //实现设置两个串口工作在不同的波特率下，使用的是8位无校验模式

  48.         //set_uart_mode(Uart3,"9600bps",Use_Timerx,Base_8b,"64byte",Uart3_P50_1,Uart_End);

  49.         //set_uart_mode(Uart4,"38400bps",Use_Timerx,Base_8b,"64byte",Uart4_P52_3,Uart_End);

  50.         //实现设置两个串口工作在相同的波特率下，使用的是8位无校验模式

  51.

  52.         EA=1;

  53.         while(1)

  54.         {

  55.                 //循环执行的程序

  56.                 if(get_ioint_state(Pin32))//设置P32为下降沿中断

  57.                 {

  58.                         uart_printf(Uart1,"P32 Click\r\n");

  59.                 }

  60.                 if(get_ioint_state(Pin33))//设置P33为上升沿中断

  61.                 {

  62.                         uart_printf(Uart1,"P33 Click\r\n");

  63.                 }

  64.

  65.         }

  66.

  67. }
复制代码


2.所有普通IO口都支持的外部中断.zip

141.79 KB, 下载次数: 14
回复 支持 反对

使用道具 举报 送花
芯***
  • 打卡等级：偶尔看看III
  • 打卡总天数：54
  • 最近打卡：2025-06-16 09:55:47

9

主题

30

回帖

689

积分

版主

积分
689
发表于 2025-2-24 14:03:48 | 显示全部楼层

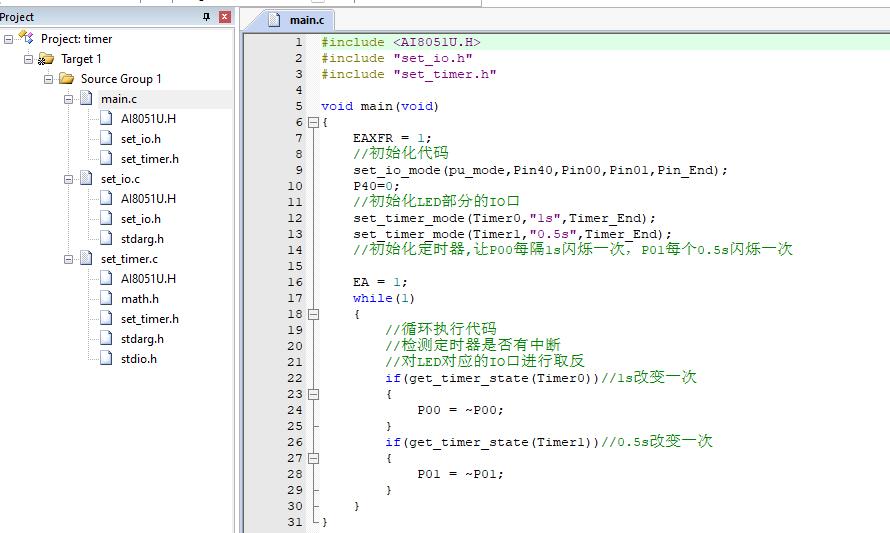

第三集：24位定时器
  1. #include <AI8051U.H>

  2. #include "set_io.h"

  3. #include "set_timer.h"

  4.

  5. void main(void)

  6. {

  7.         EAXFR = 1;

  8.         //初始化代码

  9.         set_io_mode(pu_mode,Pin40,Pin00,Pin01,Pin_End);

  10.         P40=0;

  11.         //初始化LED部分的IO口

  12.         set_timer_mode(Timer0,"1s",Timer_End);

  13.         set_timer_mode(Timer1,"0.5s",Timer_End);

  14.         //初始化定时器,让P00每隔1s闪烁一次，P01每个0.5s闪烁一次

  15.

  16.         EA = 1;

  17.         while(1)

  18.         {

  19.                 //循环执行代码

  20.                 //检测定时器是否有中断

  21.                 //对LED对应的IO口进行取反

  22.                 if(get_timer_state(Timer0))//1s改变一次

  23.                 {

  24.                         P00 = ~P00;

  25.                 }

  26.                 if(get_timer_state(Timer1))//0.5s改变一次

  27.                 {

  28.                         P01 = ~P01;

  29.                 }

  30.         }

  31. }
复制代码



  1. #include <AI8051U.H>

  2. #include "set_io.h"

  3. #include "set_timer.h"

  4.

  5. void main(void)

  6. {

  7.         EAXFR = 1;

  8.         CKCON = 0;//设置访问片内扩展的xdata部分速度为最快

  9.         WTST = 0;//设置取程序代码不等待，以最快速度运行

  10.         //初始化的代码

  11.         //P40设置为准双向口，，同时置为低电平

  12.         set_io_mode(pu_mode,Pin40,Pin00,Pin01,Pin02,Pin03,Pin04,Pin05,Pin_End);

  13.         //设置P00--P05 I/O口为准双向口

  14.         P40 = 0;

  15.         //设置定时器0为0.5s，定时器1为1s，定时器2为200ms，定时器3为10hz

  16.         //定时器4为2s，定时器11为300ms

  17.         //暂时只能支持秒、毫秒、赫兹三个单位，如果想要使用微秒，0.5ms=500us

  18.         //set_timer_fosc(11059200UL);

  19.         set_timer_mode(Timer0,"0.5s",Timer_End);

  20.     //set_timer_mode(Timer1,"1s",Timer_End);//设置1s的定时

  21.         set_timer_mode(Timer1,"100000hz",En_OutClk,Dis_Int,Timer_End);

  22.         //设置用定时器1对系统时钟分频对外输出时钟，如100Khz

  23.         //产生较高频率对外输出时，系统时钟需要满足要求，并且需要关闭中断

  24.         //如1khz为set_timer_mode(Timer1,"1000hz",En_OutClk,Dis_Int,Timer_End);

  25.         //如1Mhz为set_timer_mode(Timer1,"1000000hz",En_OutClk,Dis_Int,Timer_End);

  26.         set_timer_mode(Timer2,"200ms",Timer_End);

  27.         set_timer_mode(Timer3,"10hz",Timer_End);

  28.         set_timer_mode(Timer4,"2s",Timer_End);

  29.         set_timer_mode(Timer11,"300ms",Timer_End);

  30.

  31.         EA = 1;

  32.         while(1)

  33.         {

  34.                 //循环执行代码

  35.                 //检测定时器中断是否来临

  36.                 //将对应I/O口的电平进行取反

  37.                 if(get_timer_state(Timer0))

  38.                 {

  39.                         //执行代码

  40.                         P00 = ~P00;

  41.                 }

  42.                 if(get_timer_state(Timer1))

  43.                 {

  44.                         //执行代码

  45.                         P01 = ~P01;

  46.                 }

  47.                 if(get_timer_state(Timer2))

  48.                 {

  49.                         //执行代码

  50.                         P02 = ~P02;

  51.                 }

  52.                 if(get_timer_state(Timer3))

  53.                 {

  54.                         //执行代码

  55.                         P03 = ~P03;

  56.                 }

  57.                 if(get_timer_state(Timer4))

  58.                 {

  59.                         //执行代码

  60.                         P04 = ~P04;

  61.                         set_timer_mode(Timer4,Dis_Int,Timer_End);

  62.                         //实现定时器4定时2s中断，产生中断后对P04取反，然后关闭定时器4中断

  63.                 }

  64.                 if(get_timer_state(Timer11))

  65.                 {

  66.                         //执行代码

  67.                         P05 = ~P05;

  68.                 }

  69.         }

  70. }
复制代码


24位定时器.zip

218.67 KB, 下载次数: 17
回复 支持 反对
