PWM编码器模式-编码器模式1-正交编码器求助在线等

yao*** · 发表于 2023-3-18 10:11:51

本帖最后由 yaonen 于 2023-3-18 10:23 编辑

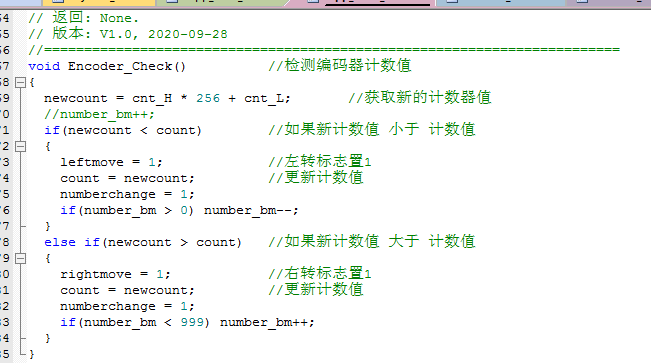

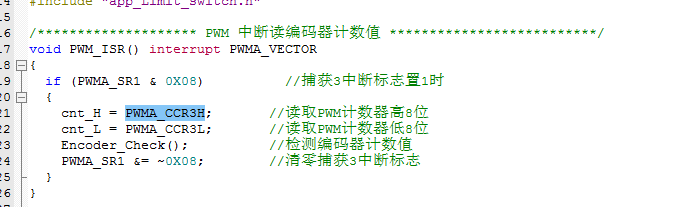

问题：进入中断后无法读取cnt_H = PWMA_CCR3H;cnt_L = PWMA_CCR3L; 以至于不能识别方向, PWM编码器模式-编码器模式1-正交编码器求助在线等-1.png

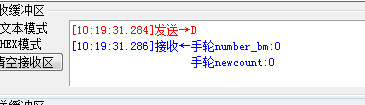

打印数据一直为0

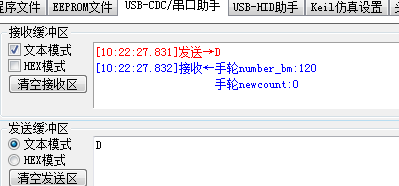

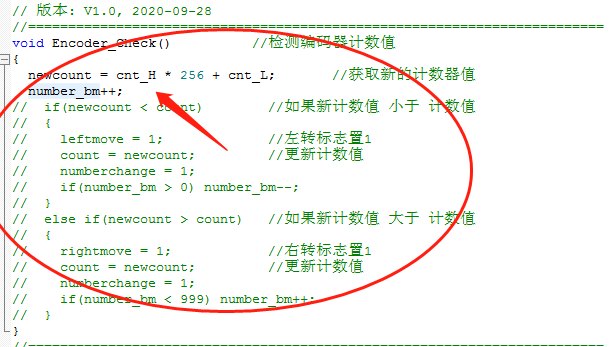

如果程序这样改：可以识别次数，说明以进入中断就是读取捕获值无法读取

一轮*** · 发表于 2023-3-18 10:41:40

您好，可以先用我们PWM的编码器范例程序参考下！

yao*** · 发表于 2023-3-18 10:49:33

一轮*** 发表于 2023-3-18 10:41
您好，可以先用我们PWM的编码器范例程序参考下！

看了下寄存器与STC32有区别参考不了,上面的程序我也是参考官方网站里面视频的

梁*** · 发表于 2023-3-18 11:23:04

yao*** 发表于 2023-3-18 10:49
看了下寄存器与STC32有区别参考不了,上面的程序我也是参考官方网站里面视频的 ...

基本一样的，那就直接测试STC32G的。

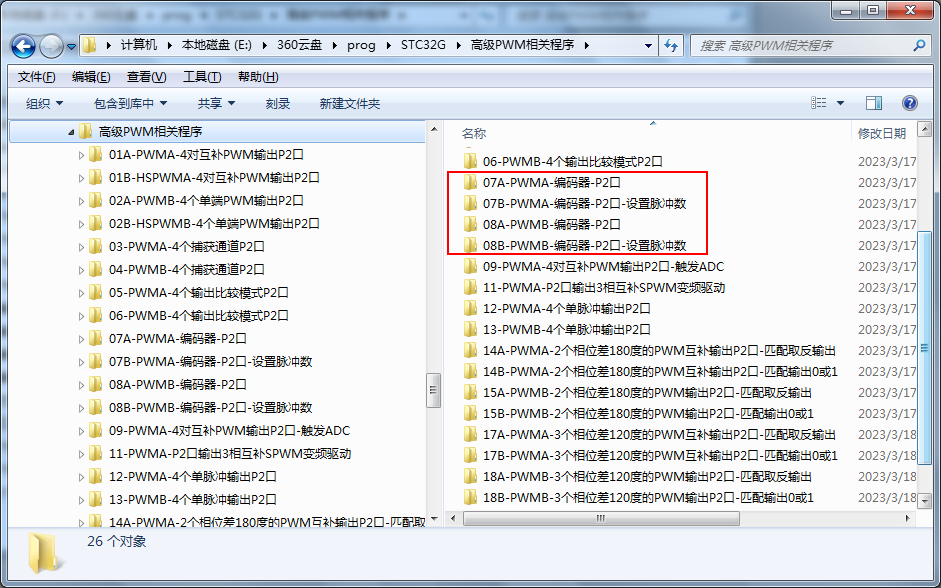

STC32G-高级PWM相关程序.rar (1.03 MB, 下载次数: 237)

yao*** · 发表于 2023-3-18 12:53:45

本帖最后由 yaonen 于 2023-3-18 12:56 编辑

梁*** 发表于 2023-3-18 11:23
基本一样的，那就直接测试STC32G的。

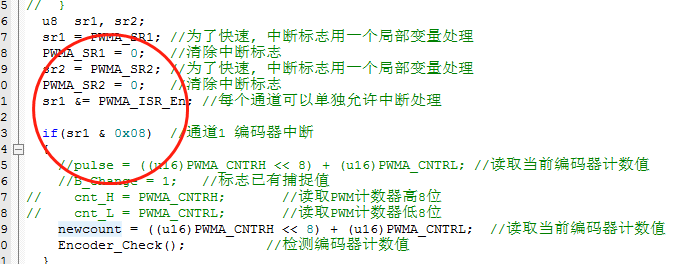

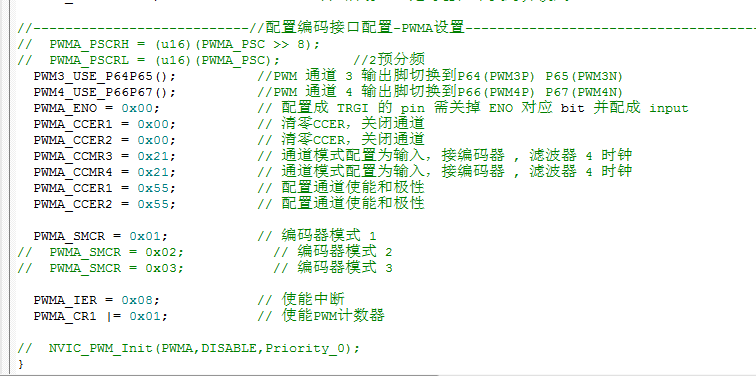

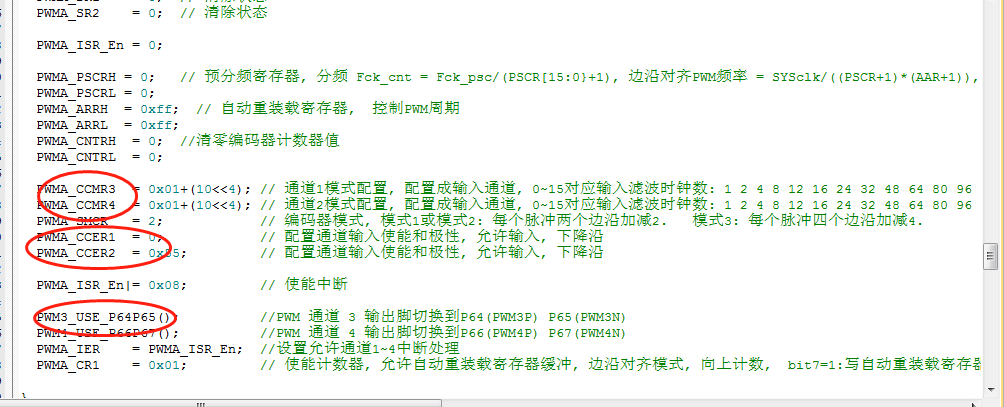

梁工你好用你这个我改了下效果还是一样就是PWMA中断处理程序. 读取捕获数据. 读取不了，搞得我抓狂了唉配置我看都一样 ,唯一改成通道3,4了

yao*** · 发表于 2023-3-18 13:07:47

难道改成3、4通道还需要其它特别设置吗看了很久资料没有发现什么

梁*** · 发表于 2023-3-18 16:47:11

yao*** 发表于 2023-3-18 12:53
梁工你好用你这个我改了下效果还是一样就是PWMA中断处理程序. 读取捕获数据. 读取不了，搞得我抓狂 ...

先直接下载HEX文件测试，串口助手接收。之后再修改移植。我的程序测试移植正常，我用的光电编码器。

yao*** · 发表于 2023-3-18 23:19:12

编码模式只支持通道A1，,2 ;通道B5，6

mail*** · 发表于 2023-7-11 21:02:02

请问梁工，我用STC8H8K64U 的P1.0，P1.1接EC11旋转编码按键的A、B，还是用P1.0和P1.2接A，B用编码器模式读入按键数据？（在LQFP48的引脚里面也找不到P1.2引脚？）

电子DI*** · 发表于 2023-7-12 13:17:30
