Ai8051U第九集 数码管

孙***

本集虽然知识点不多，但是，篇幅非常常，我今天上午看了两集，断断续续做了笔记，真的感觉身心疲惫，
因为视频里面的细节非常多，稍有不慎可能九少记录，我挑了几个比较重要的知识点：

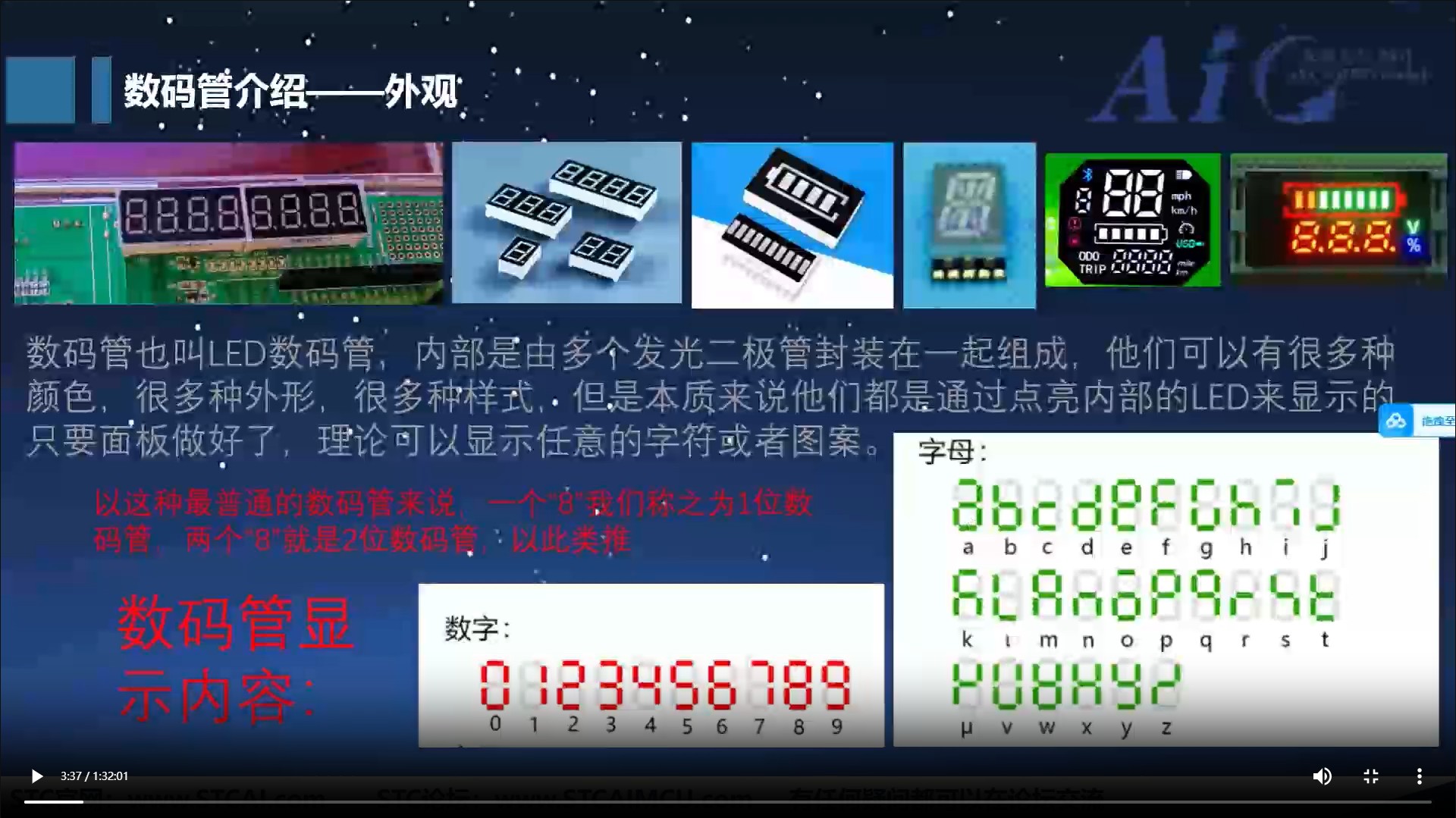

数码管是我们接触单片机最早的途径，例如洗衣机、热水器上的数字显示就是数码管：


同时本集还介绍了，STC调试下载软件的虚拟显示屏的使用。

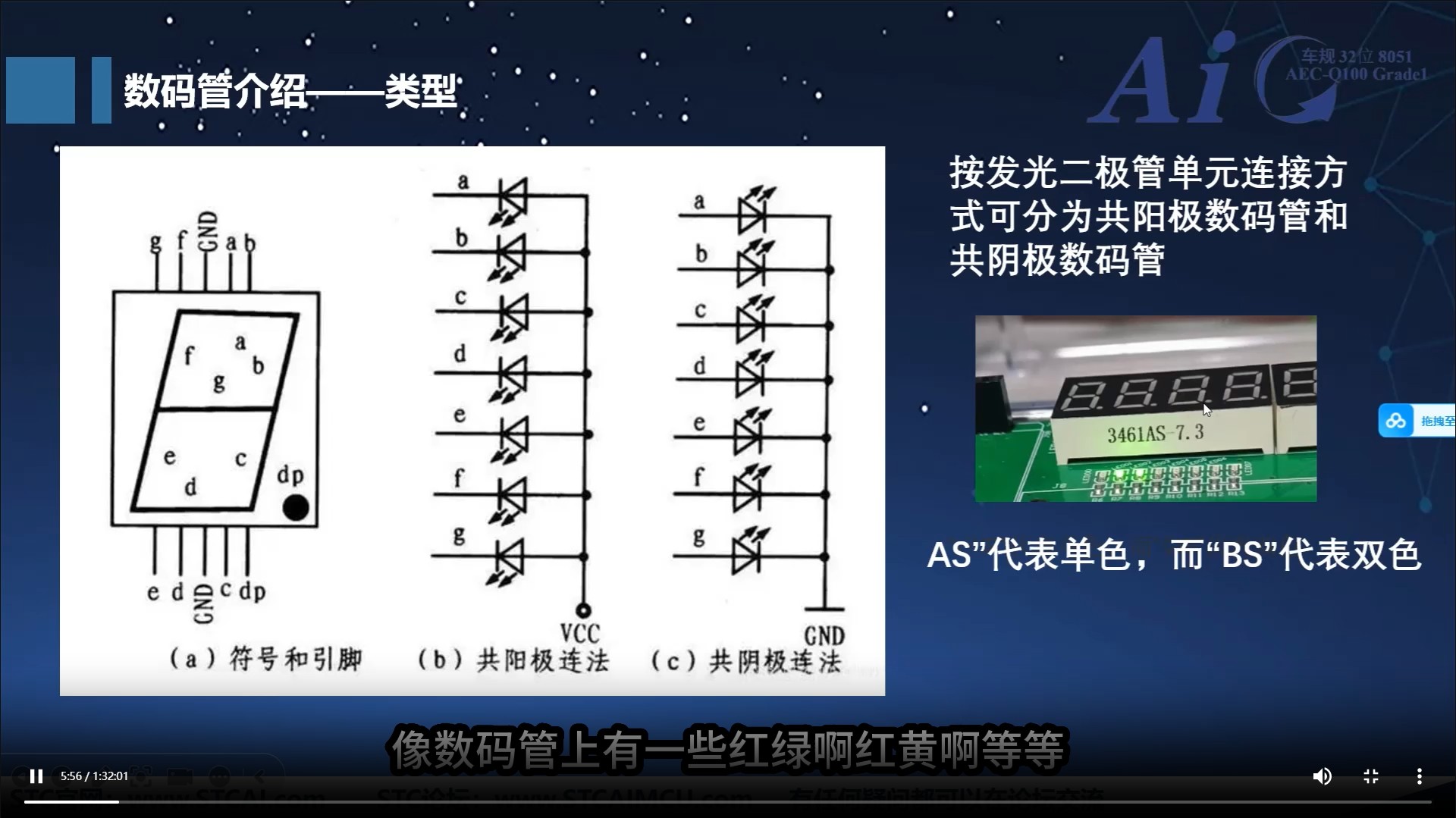

试验箱上使用的是单色、共阴的数码管



74HC595 芯片用于将3个引脚转换为8个引脚

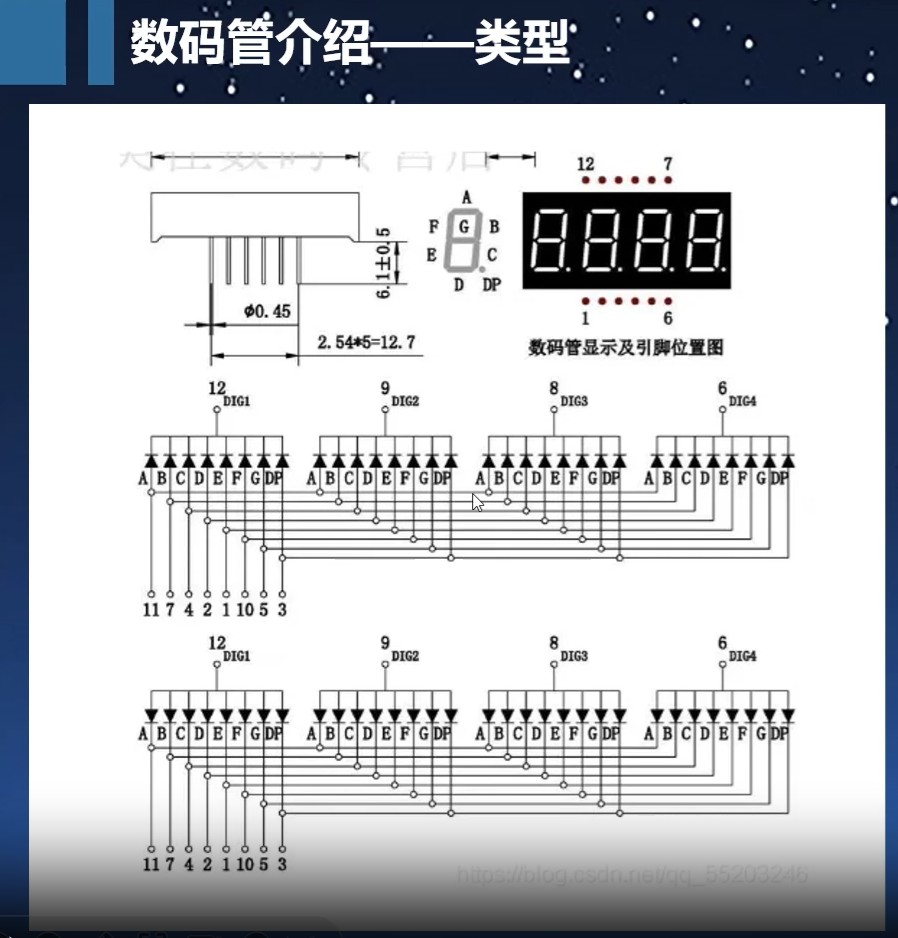

需要了解段码和位码

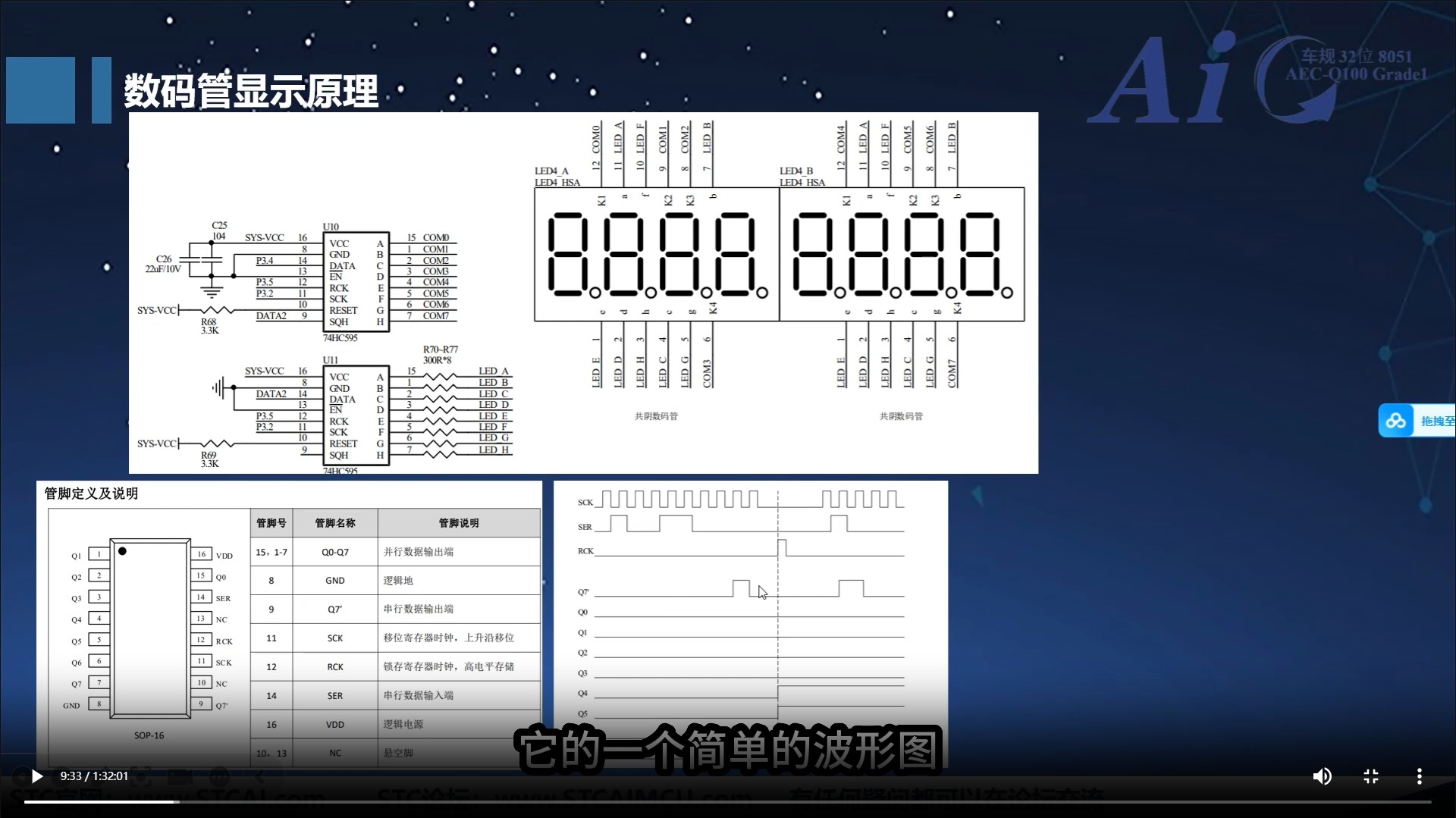

我们看下上面的电路，上面的C595是段码，下面的C595是位码，我们的实验箱将两组4位数码管合成了一个8位数码管，因此段码和位码都是8位，由于第二个C595的串行引脚是第一个C595的输出串行数据DATA2,所以需要两个8位数据，同时位码要先输入，
这里要注意一点：
1.当第一次输入位码的时候，接着提交给C595输出，此时1#C595输出，2#C595也输出了，但2#C595会缓存1#C595的输出数据（也就是位码数据）。
2.然后第二次写入段码刀1#C595后，接着输出，最后2#C595也触发了输出（之前的位码数据缓存）了，这样就完成了最终的1#输出段码，2#输出位码。
这个74HC595可以串联多个，也就是可以串联32位置、48位置等等。

今天我先写道这吧，下次再完善。
