给PWMB_CCR5赋值超出0xFF出现错误

armf***

芯片：STC8H


  PWMB_CCR5 = 0;
        Delay_ms(2000);
        while(PWMB_CCR5 < 600)
        {
            PWMB_CCR5 += 10;
            Delay_ms(1000);
            printf("%d\r\n",PWMB_CCR5);
        }
程序如上：PWMB_CCR5循环自增，在小于255以下的情况没有问题，超出则出现随机值，请问这是如何造成的。程序开头已经加了 P_SW2 |= 0x80;  //扩展寄存器(XFR)访问使能。
打印信息：

220
230
240
250
\0270
\0290
\0310
\0330
\0350
\0370
\0390
410
430
450
204
470
224
234
244
254
\0274
\0294
\0314
\0334
\0354
\0374
\0394
218

王***

需要改为：printf("%d\r\n",(int)PWMB_CCR5);//否则printf就会出现一些问题

armf***

加了(int)强制转换，问题依旧，超过255以后还是每隔一行输出错误，不知道是printf的问题，还是PWMB_CCR5赋值的问题。

armf***

确定是PWMB_CCR5赋值的问题，PWM外接阻容滤波，接万用表看电压，250之前确实电压稳步升高，再到后面就变随机值了，证明确实是PWMB_CCR5赋值的问题，由于随机值造成循环次数也会出错。

王***

armf*** 发表于 2025-2-3 12:13
确定是PWMB_CCR5赋值的问题，PWM外接阻容滤波，接万用表看电压，250之前确实电压稳步升高，再到后面就变随 ...

如果使用PWMB_CCR5H和PWMB_CCR5L分开赋值试试呢？
同时，可以使用PWMB_CCMR1 = 0x68;以开启预装载

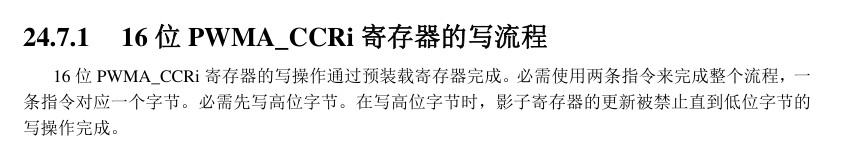

要求是先写高字节然后再写低字节

13259***

CCR5的值必须小于ARR/100，你看看ARR是多少。

armf***

王*** 发表于 2025-2-3 12:25
如果使用PWMB_CCR5H和PWMB_CCR5L分开赋值试试呢？
同时，可以使用PWMB_CCMR1 = 0x68;以开启预装载
要求是 ...

可以了，原来16位寄存器需要分高低字节分别赋值，多谢
