开启Ai8051U学习之路！

yyg***

从《8051U深度入门到32位51大型实战教学视频》开始

第一集

在此之前，看了些图书，做了功课的。

但经老师推荐来到本站后，才发现目前的51单片机与书本上的介绍已有了天翻地覆的提升。

听了本集课程，感受到了Ai8051u的强大功能。也感受到了新型高速单片机带来的极致体验效果。

我希望在这里，通过国芯论坛，通过冲哥的视频教程，能学习到更好的硬件编程方法，和创造更有实用价值的制作。

yyg***

第二集

工欲善其事，必先利其器。

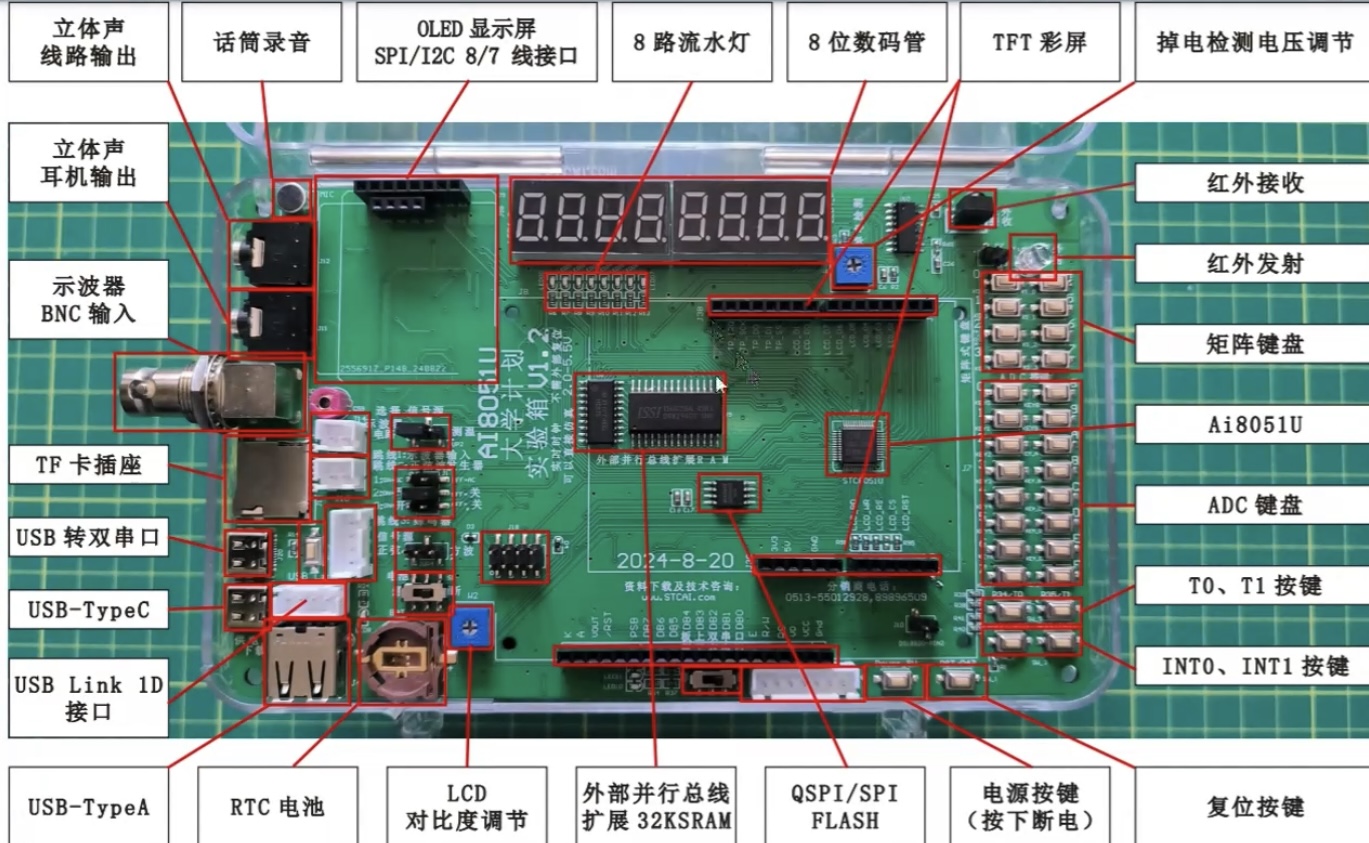

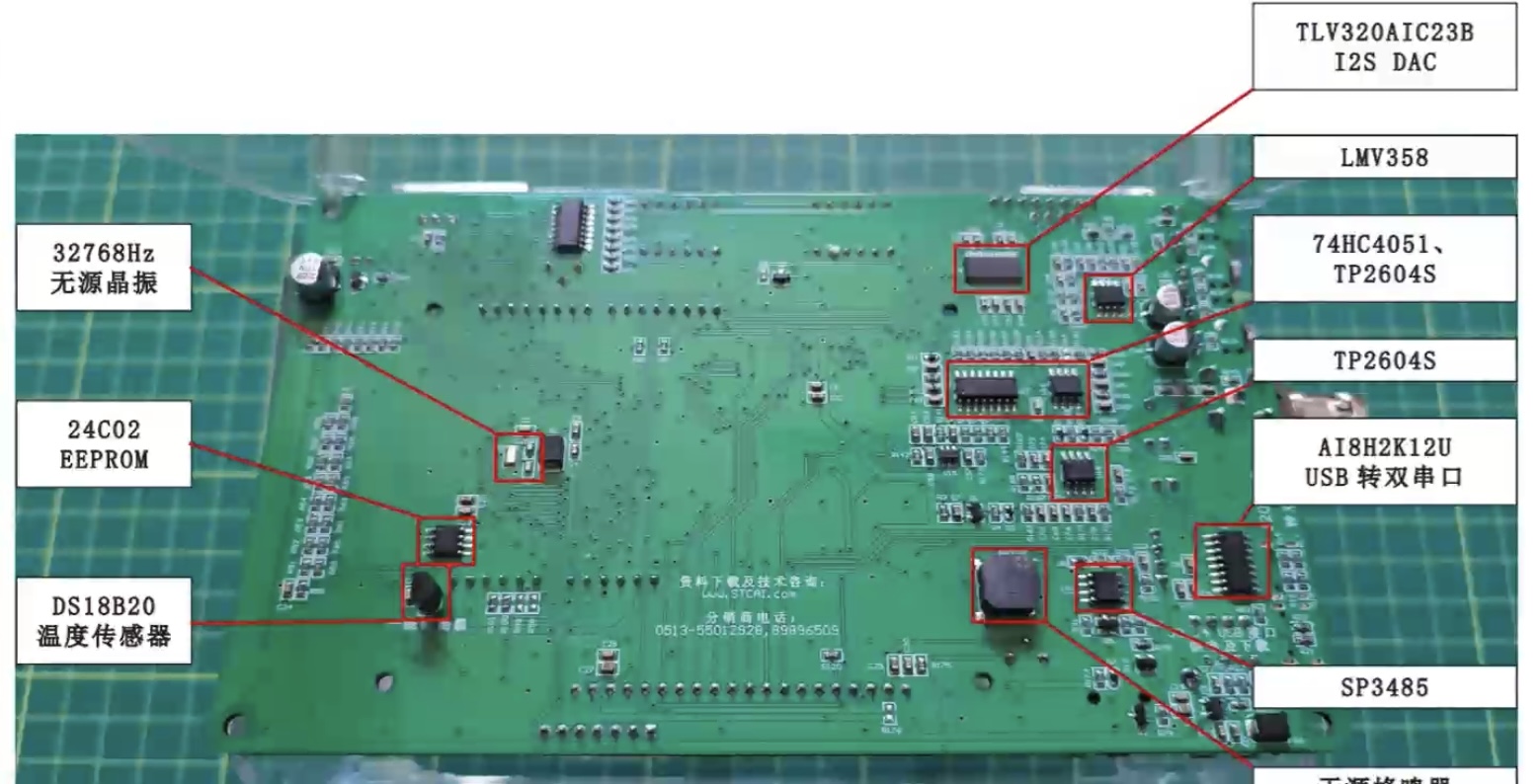

官方推出的实验箱，就是学习掌握Ai8051U这块芯片的利器！

yyg***

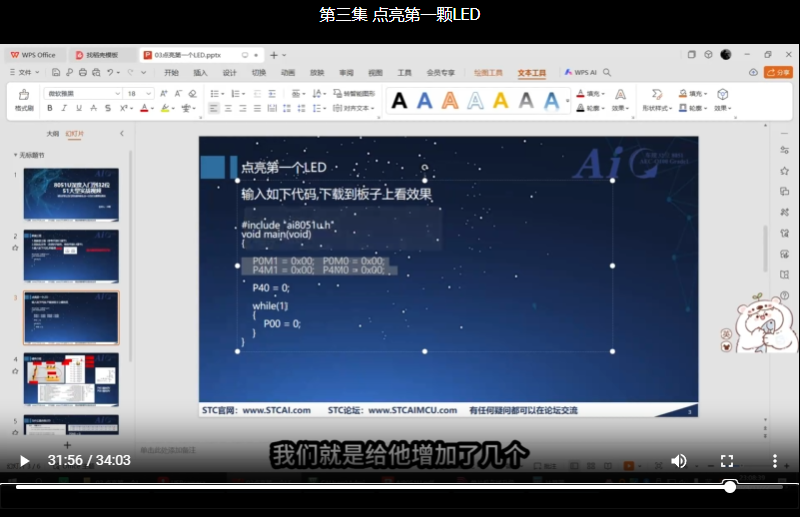

第三集 点亮第一个LED



本集开启实战模式

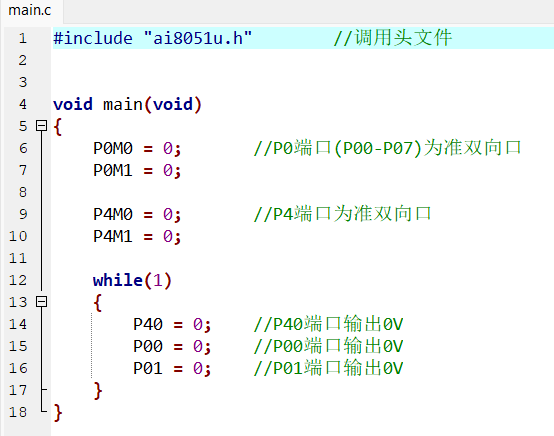

GPIO即通用输入输出端口的简称，可以通过软件来读取其输入电平或者控制它输出高低电平。1为高电平，0为低电平。

利用软件建立工程，在keil软件下编辑完代码以后，编译生成.hex文件，我们将这个.hex文件通过ISP下载到芯片中。

如果LED不亮的话考虑引脚是否正确。





检查是否P2口。

yyg***

第四集 USB不停电下载


实现自动下载的好处是不需要断电进行下载。
通过使用特殊功能寄存器IAP-CONTR,当用户向此寄存器写入0x06,即可实现软件复位到系统区，进而实现不断电就可进行ISP下载。

需要将lib库添加到代码包里。




下载时，串口变成了USB—CDC模式

yyg***

第五集 C语言基础

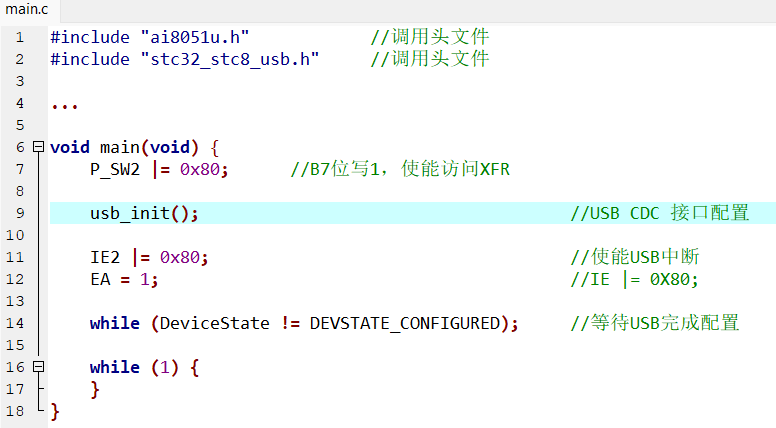

USB CDC 串口实现 printf 函数

#define PRINTF_HID            //printf输出直接重定向到USB HID接口

int printf_hid (const char *fmt, ...);

#if defined PRINTF_SEGLED
#define printf  SEG7_ShowString
#elif defined PRINTF_HID
#define printf  printf_hid        //#define  替换名  被替换名
#endif
复制代码

其他讲解的都是标准C

yyg***

第六集 I/O输入输出

General Purpose I/O Ports：输入/输出端口

引脚的状态（高/低电平：1/0）VCC/GND

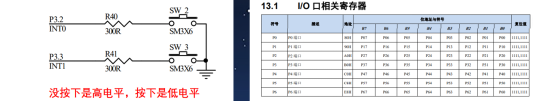

按键输入检测

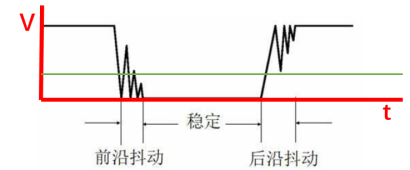

(1) 硬件防抖：

① 自身特性，导致触电断开、闭合时据不完全统计会有5-10毫秒的接触不良（需要做按键消抖处理）；

② 利用电容特性，按键两端并联电容（常用0.1-10uf）；

③ 设计RS触发器电路；

(2) 软件防抖：

① 通过延时消抖（20ms左右）

yyg***

第七集 定时器中断

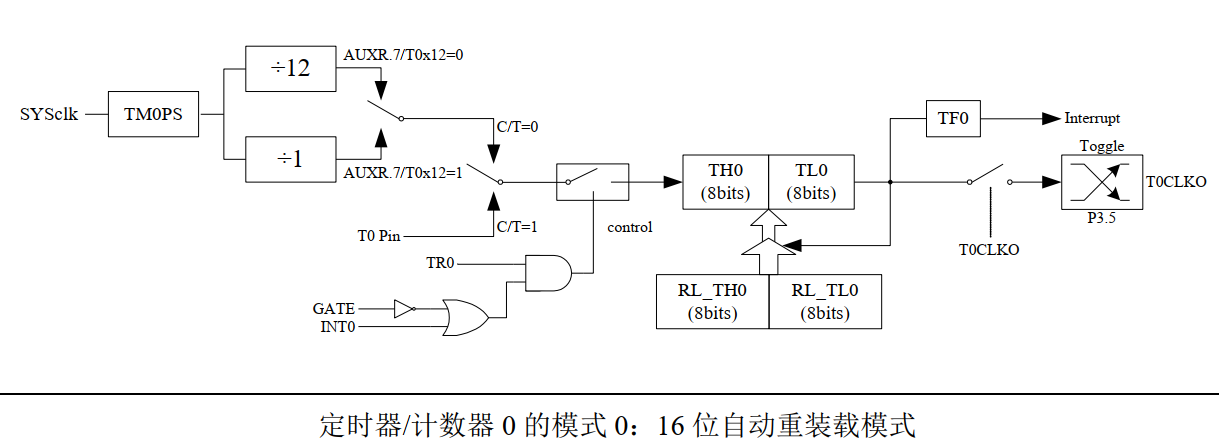

Ai8051U 系列单片机内部设置了 6 个 24 位定时器/计数器（8 位预分频+16 位计数）。
6 个 16 位定时器 T0、T1、T2、T3、T4 和 T11 都具有计数方式和定时方式两种工作方式。




在本集中，冲哥通过3个任务深入浅出地介绍了STC单片机定时器的基本应用。


见代码：

#include "ai8051u.h"        //调用头文件
#include "stc32_stc8_usb.h" //调用头文件
#include "intrins.h"        //d调用头文件

#define u8 unsigned char // 8位无符号变量（0-255）
#define u16 unsigned int // 16位无符号变量（0-65535）

u8 state = 0;     // 初始状态
u8 Run_State = 0; // 运行状态

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void Delay20ms(void) //@24.000MHz  Delay20ms();
{
    unsigned long edata i;

    _nop_();
    _nop_();
    i = 119998UL;
    while (i)
        i--;
}
void Timer0_Init(void); // 3秒@24.000MHz     //函数声明

void main(void)
{
    int count = 1; // 按键计数变量

    WTST = 0;  // 设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; // 扩展寄存器(XFR)访问使能
    CKCON = 0; // 提高访问XRAM速度

    usb_init(); // USB CDC 接口配置

    IE2 |= 0x80; // 使能USB中断
EA = 1; // IE |= 0X80;

    P40 = 0;

    while (DeviceState != DEVSTATE_CONFIGURED)
        ; // 等待USB完成配置

    while (1)
    {

        if (bUsbOutReady) // 如果接收到了数据
        {
            usb_OUT_done(); //
        }

        // 任务1：
        if (P32 == 0) // 判断P32按钮是否按下
        {
            Delay20ms(); // 延时20ms消抖
            if (P32 == 0)
            {
                printf("按键按下次数\xfd:%d 次\r\n", (int)count);
                count++;

                while (P32 == 0)
                    ; // 等待P32松开
            }
        }

        // 任务2：灯按一下点亮三秒后熄灭。
        if (P32 == 0) // 判断P32按钮是否按下
        {
            Delay20ms(); // 延时20ms消抖
            if (P32 == 0)
            {
                printf("按键按下次数\xfd:%d 次\r\n", (int)count);
                count++;
                P00 = 0;
                Timer0_Init();
                while (P32 == 0)
                    ; // 等待P32松开
            }
        }

        // 任务3：救护车灯控制器，按下报警按钮，红蓝交替闪烁（LED1和LED2表示红和蓝灯），再按一下报警按钮，红蓝灯停止。
        if (P32 == 0) // 判断P32按钮是否按下
        {
            Delay20ms(); // 延时20ms消抖
            if (P32 == 0)
            {
                Run_State = !Run_State; // 运行状态取反

                if (Run_State == 1) // 运行
                {
                    Timer0_Init();
                }
                else
                {
                    TR0 = 0; // 关闭定时器
                    P00 = 1;
                    P01 = 1;
                }
                while (P32 == 0)
                    ; // 等待P32松开
            }
        }
    }
}

void Timer0_Init(void) // 500毫秒@24.000MHz
{
    TM0PS = 0x0F; // 设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
    AUXR &= 0x7F; // 定时器时钟12T模式
    TMOD &= 0xF0; // 设置定时器模式
    TL0 = 0xDC;   // 设置定时初始值
    TH0 = 0x0B;   // 设置定时初始值
    TF0 = 0;      // 清除TF0标志
    TR0 = 1;      // 定时器0开始计时
    ET0 = 1;      // 使能定时器0中断
}

void Timer0_Isr(void) interrupt 1 // 3秒执行一次
{
    state = !state;

    P00 = state;
    P01 = !state;
}
复制代码

yyg***

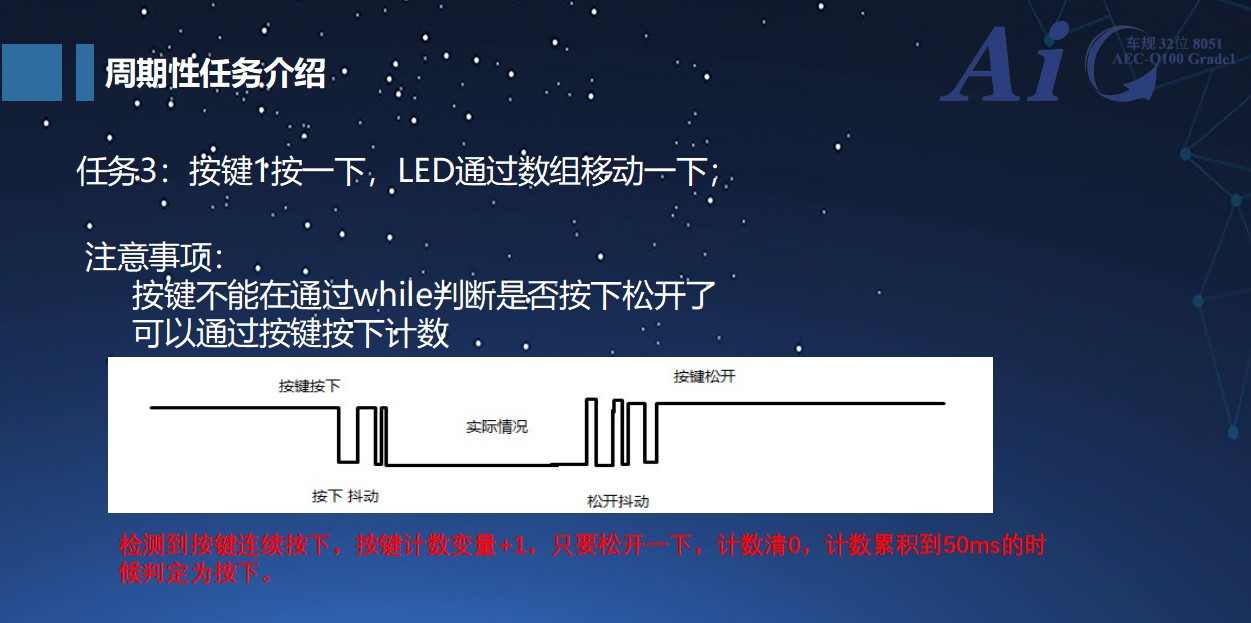

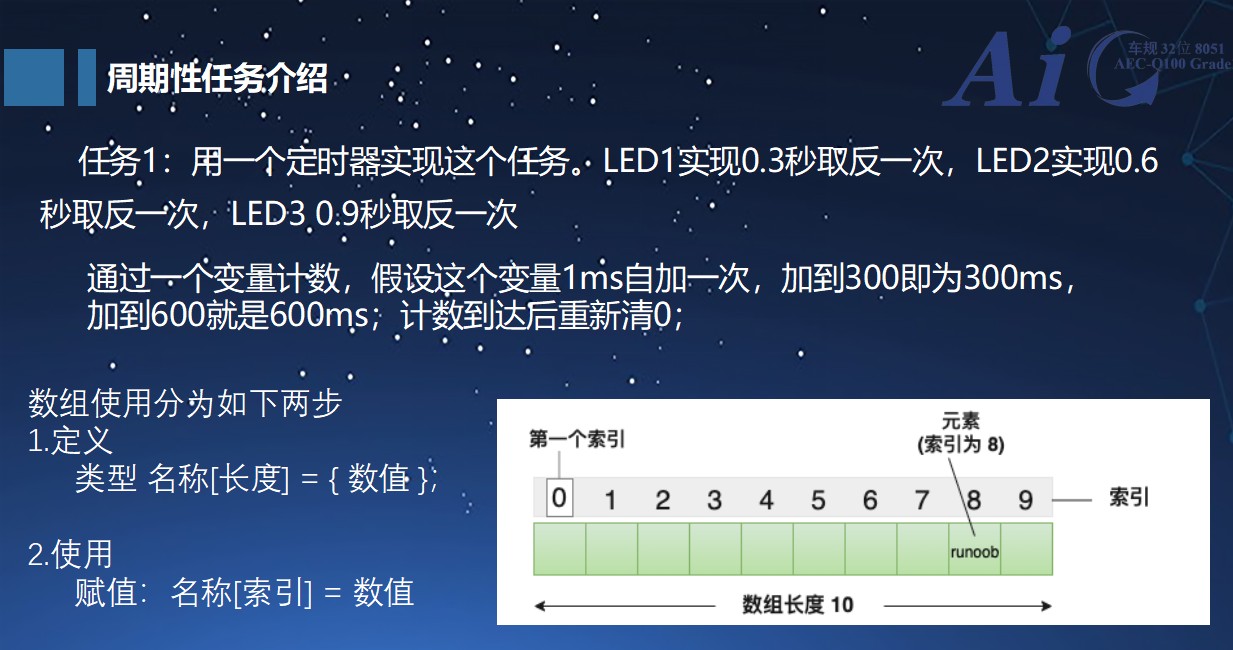

第八集 定时器周期性调度任务

本讲继续深入讲解定时器的应用，主要是用于周期性的调度任务。通过利用定时器中断，可极大减少单片机资源消耗，避免空循环浪费资源。

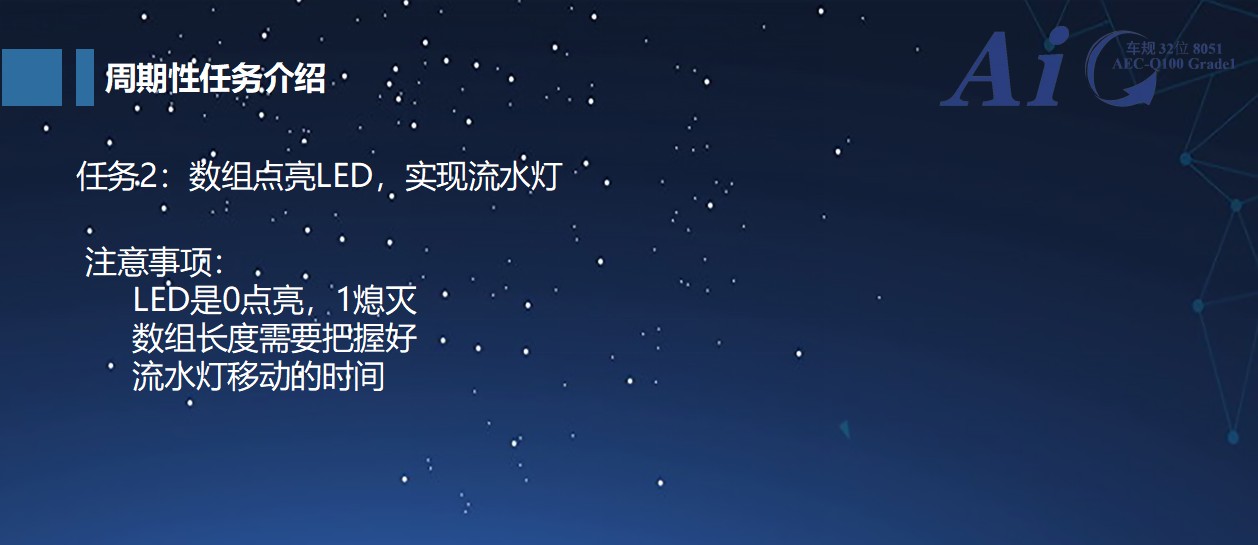

同样，冲哥还是用了3个任务来详细讲解：





在本集中，还重点学习了代码的模块划分。
