开启《8051U深度入门到32位51大型实战教学》学习

huf***

**在此贴记录学习心得...**

huf***

学完《8051U深度入门到32位51大型实战教学视频》第一集，才真的是了解了Ai8051U的强大！

表现在：

1. 屏幕显示和视频播放（flash 编程器）：具备强大的屏幕显示与视频播放功能，依托于 flash 编程器实现高效稳定的运行。
2. IlS 录放音：支持 IlS 录放音功能，满足多种音频处理需求。
3. PWM DMA：PWM 与 DMA 协同工作，优化系统性能。
4. 频谱分析仪（上位机）：配备频谱分析仪，通过上位机实现对信号的精准分析。
5. 手写计算器：具备手写计算器功能，方便快捷进行数据运算。
6. QSPI，PWM 移相，硬件乘除，单精度浮点：支持 QSPI 接口，具备 PWM 移相功能，拥有硬件乘除及单精度浮点运算能力，提升数据处理速度和精度。

huf***

第二集

介绍了硬件工具和开发软件

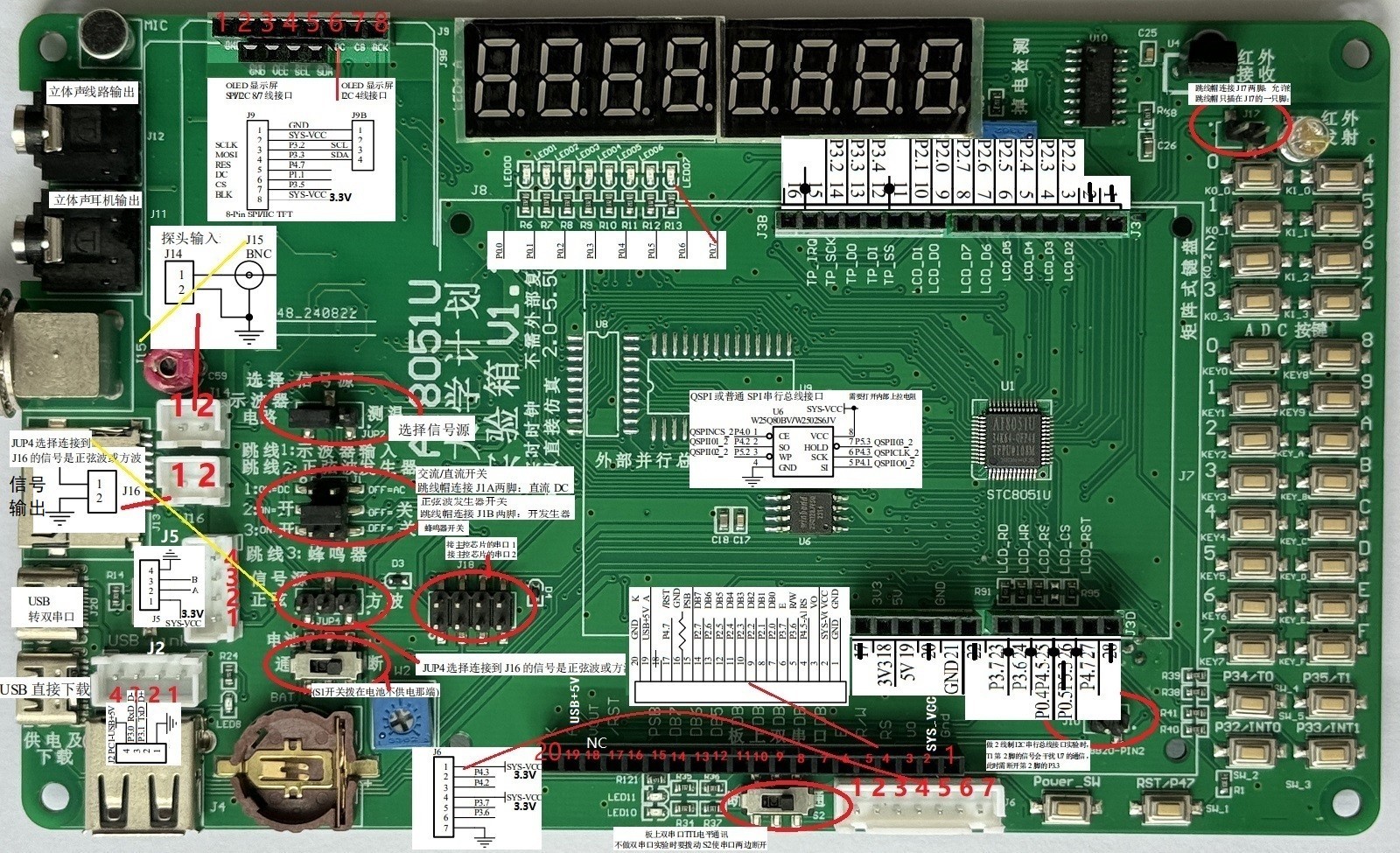

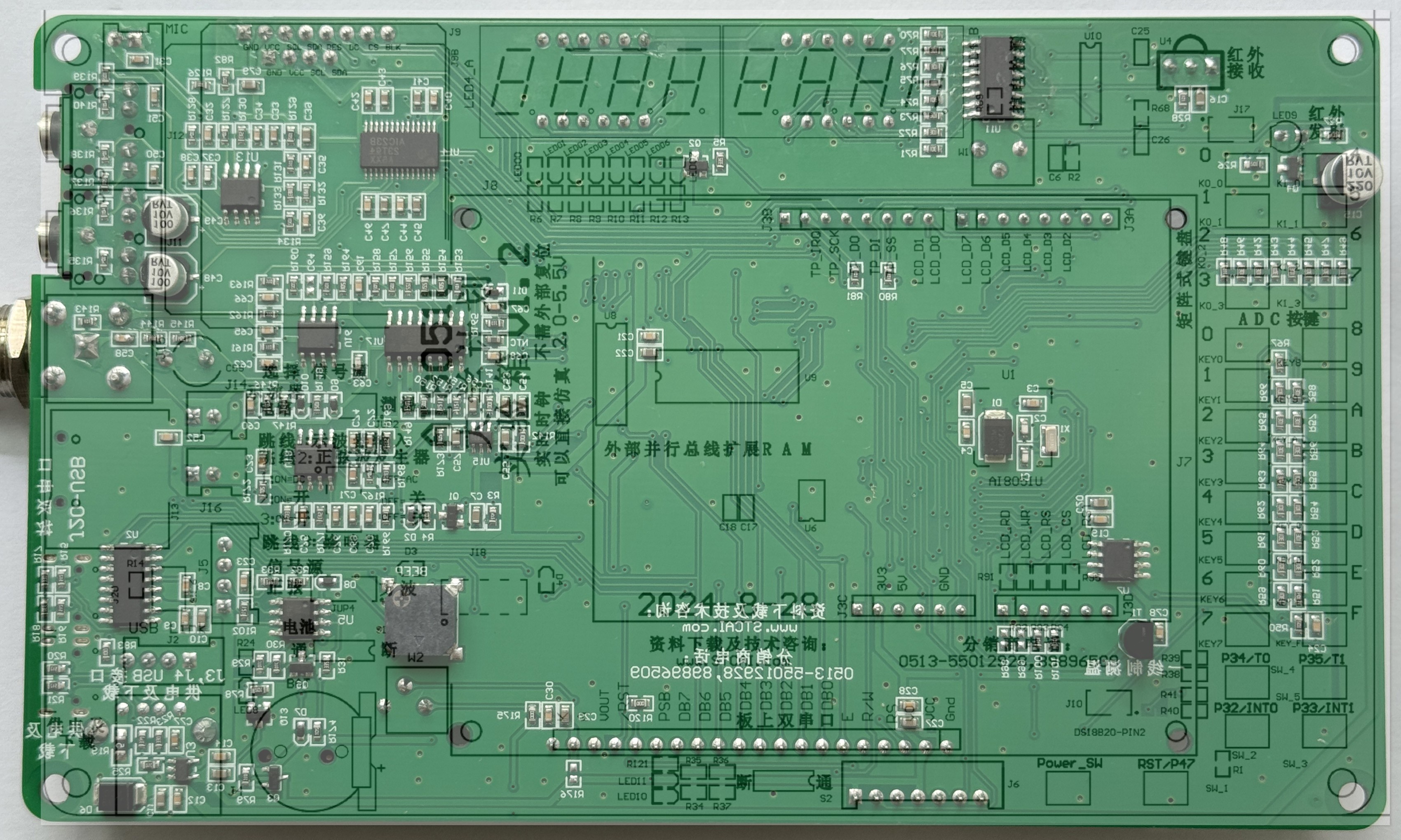

这里介绍了 ~~超级强大的 Ai8051U实验箱~~

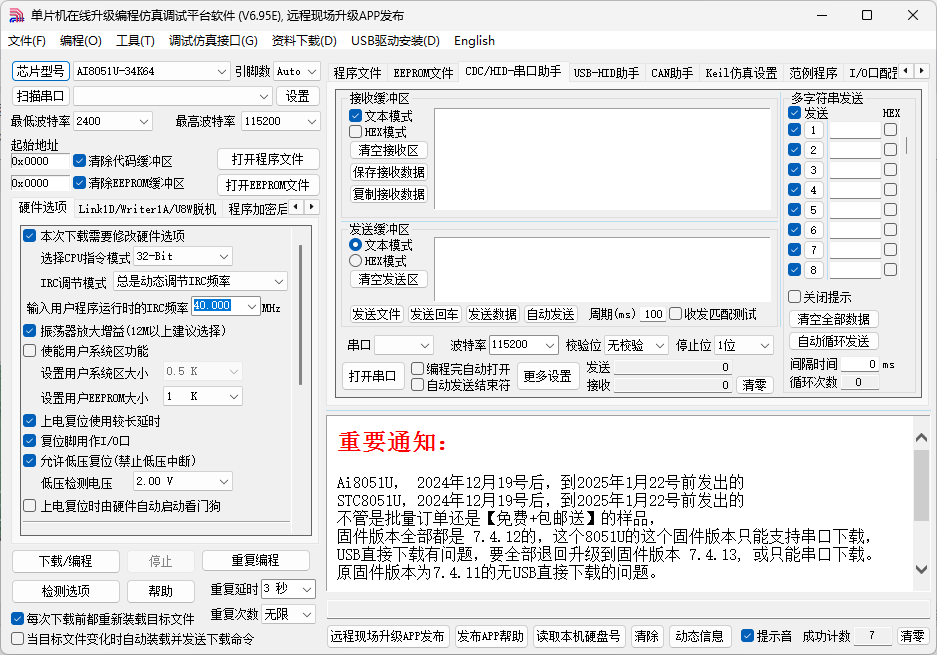

开发软件 keil C251 + stc-isp

huf***

第三集 点亮第一个Led

在上一讲中，按冲哥讲解的，安装好了Kail C251软件包和补丁。

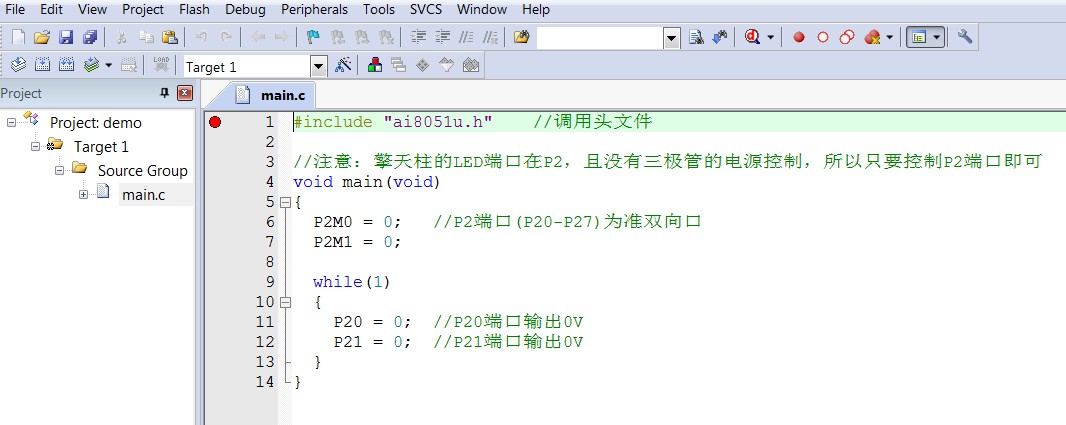

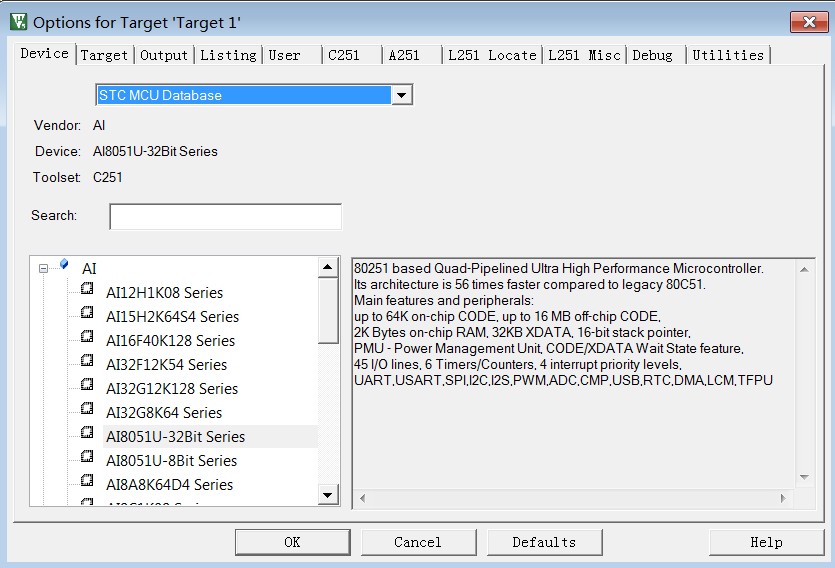

在这一讲中，用keil创建新工程选择Ai8051U芯片。

手头上暂时没有实体硬件实验板，先下载了擎天柱的示例代码

通过使能P2口为准双向口，置P20为0低电平，即可点亮led

huf***

第四集 USB不停电下载


本讲实现了开发板不停电下载，非常实用。提高了开发效率。

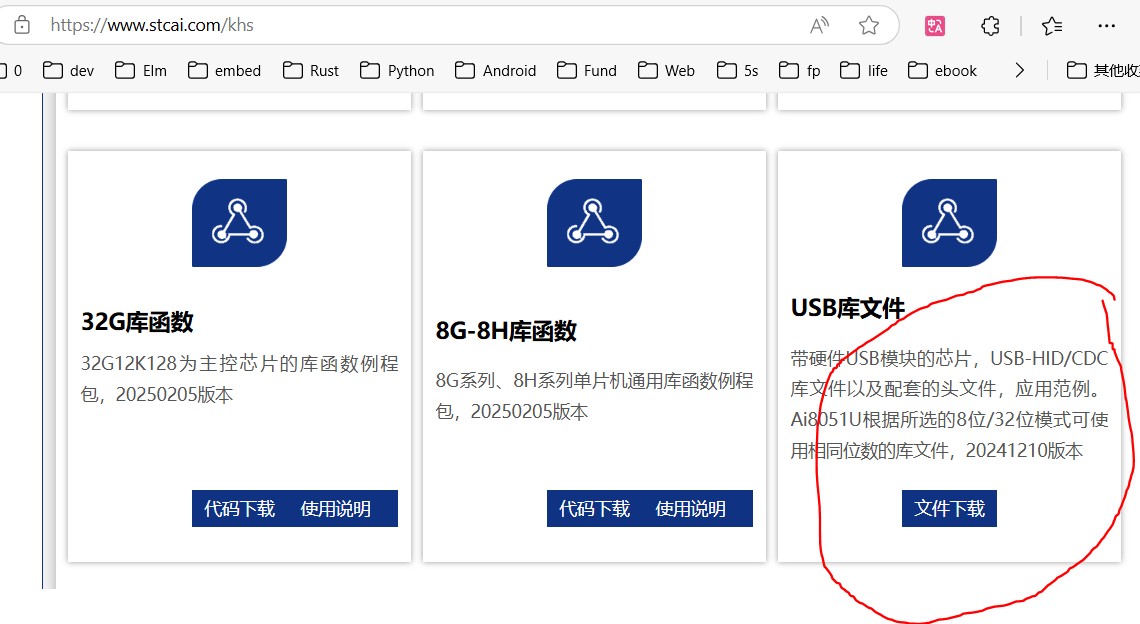

要实现这个功能，就需要调用官方提供的usb库。要将这个库加入项目中。



因为Ai8051U单片机支持32位模式，选
择这个USB库的时候对应将32位的文件(stc_usb_cdc_32.lib)考入项目文件夹。
记得加上头文件。

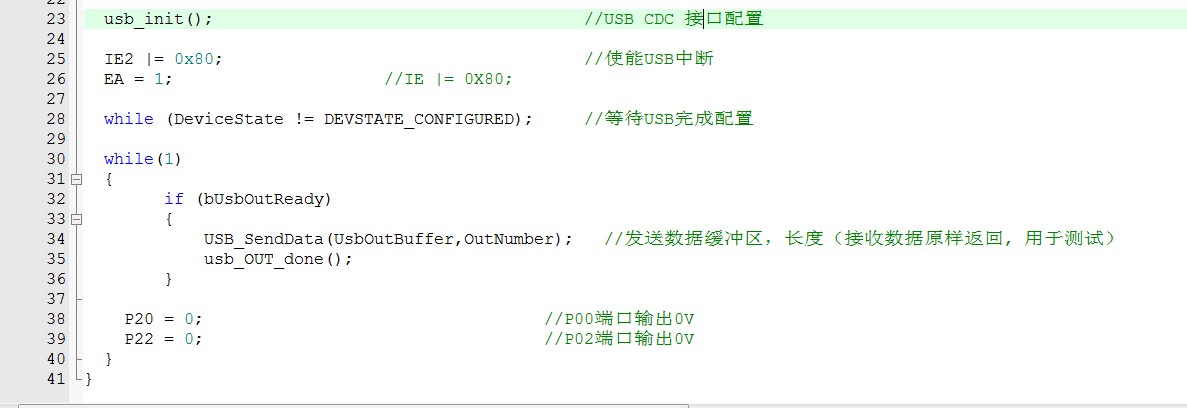

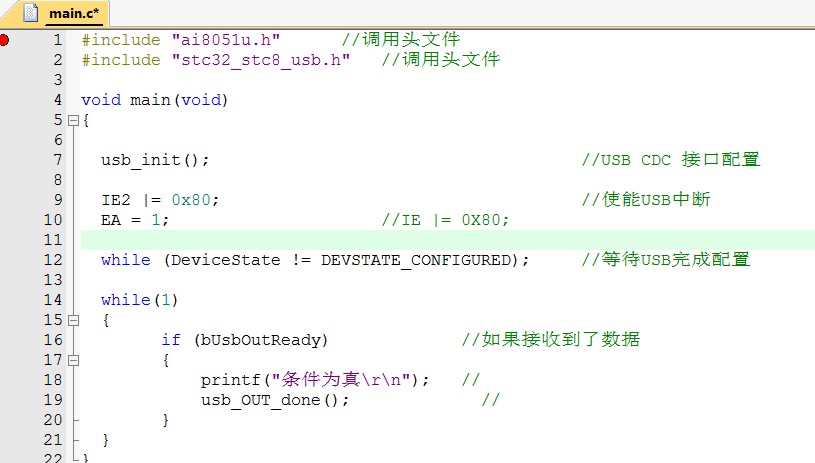

在代码中调用库函数 usb_init() 就可设置USB端口。

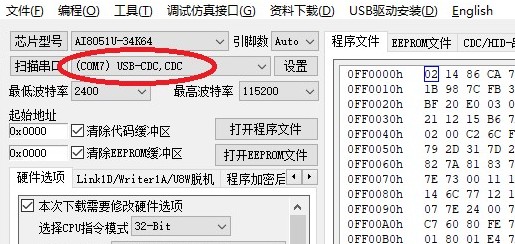

此后，ISP的串口模式变成了 USB-CDC

huf***

第五集 C语言基础

这一集带我们回顾了标准C语言的基础知识。重点讲解了51单片机的C语言特点。

通过将STC-USB库实现的printf函数替换标准C的同名函数，可以直接与上位机通信，方便调试及与单片机交互。

在上一集上下载使用了STC-USB库，该库中提供了一个 printf_hid 函数，可以通过USB与上位机的ISP软件通信，输出单片机信息。

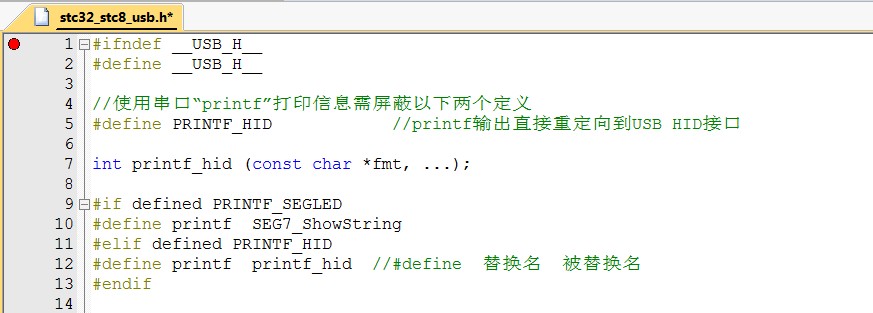

在头文件是这样定义的：

在主模块代码中调用 printf 就可以向上位机发送信息，

见示例代码

huf***

第六集 I/O输入输出

本集简要介绍了GPIO，1高电平、0低电平的概念。

并通过将按键接入IO端口进行了讲解。

见上图，按键按下时，接地为低电平，端口读回0， 释放按键，端口被拉高电平，读回1。

通过读取端口电平，高电平对应逻辑1，低电平对应逻辑0，可以判断示例中的按键状态。

本集讲解了3个任务，通过按键的按下或释放，来点灭Led

任务1：按下P32按钮灯亮，松开P32按钮灯灭；

任务2：按下P32按钮灯灭，松开P32按钮灯亮；

任务3：按一下灯亮，按一下灯灭

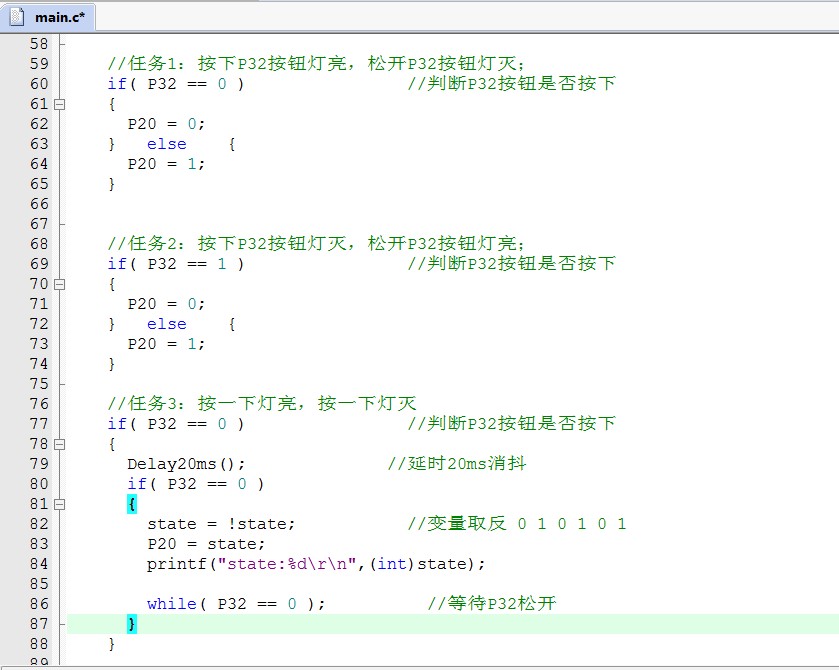

代码片断如下

huf***

第七集  定时器

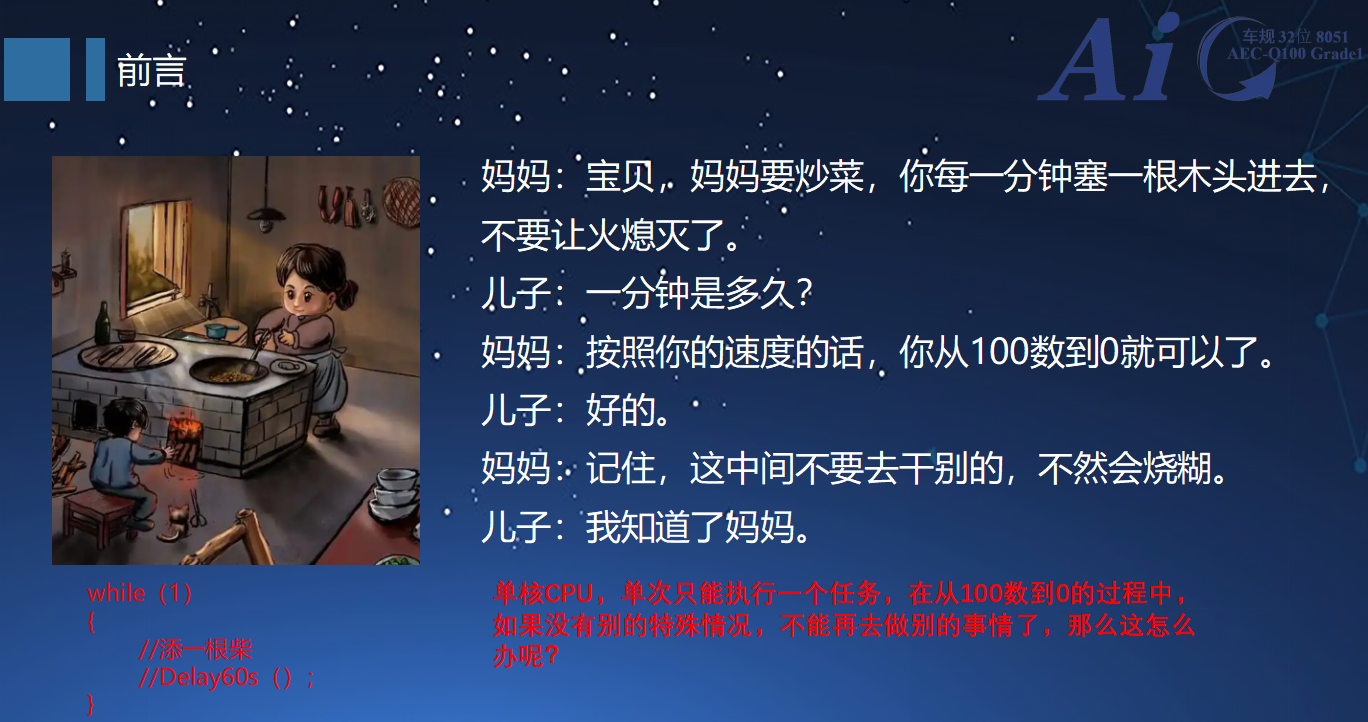

在本集一开篇，冲哥就举了一个非常形象的例子来解释为什么要使用定时器。

因为STC MCU是单核的，同一时间只能执行一个事情，没有特殊情况不能被打断。而在实际生活中，有许多事情是要并行处理的，所以这里就要引入一个特殊的情况，定时器中断。实现在做一件事情的同时，可被另一件更紧急的事情中断先去处理，完毕后又回到原事情来接着处理。

在本集中，冲哥通过抛出一个任务：

让LED每三秒重复闪烁一下，这三秒期间允许按下按键并且能及时反应。这怎么办呢？就需要引入定时器来解决：

主循环判断按键是否按下，另外开启定时器0，让它每3秒中断一次来闪烁Led。

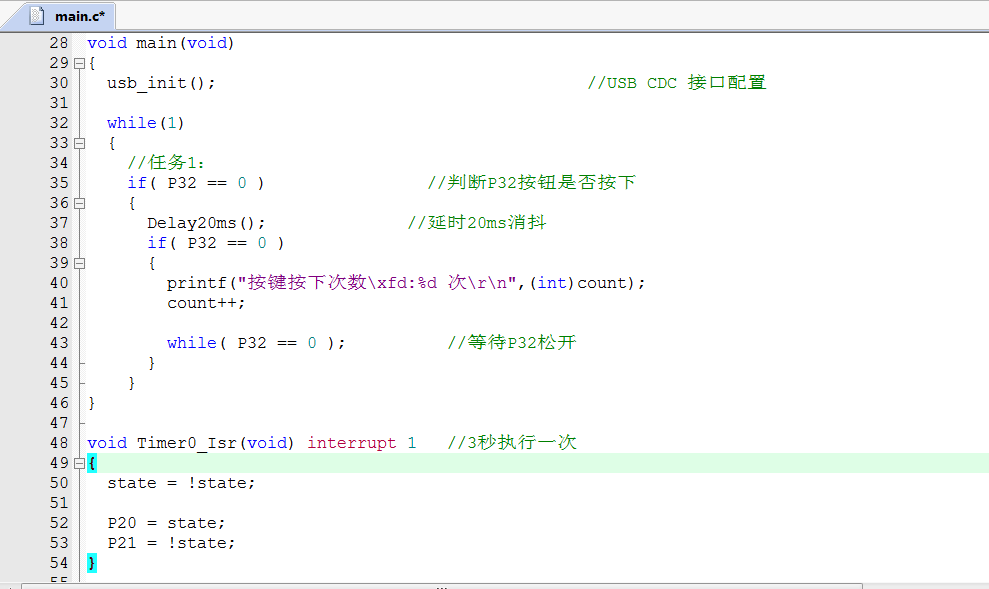

上代码片断：

huf***

第八集-定时器周期性调度任务

本集接续上集，讲解如何在实际项目中应用定时器解决问题。

目标是周期性执行3个任务。如下：

• 任务1：用一个定时器实现，LED1实现0.3秒取反一次，LED2实现0.6秒取反一次，LED3 0.9秒取反一次。
• 任务2：数组点亮LED，实现流水灯。
• 任务3：按键1按一下，LED通过数组移动一下等。

这三个任务并行执行，在时间序列上存在交叉重叠，完成这个任务就必须把定时器派上用场。

因为任务多了，代码量也上了。如果全部写在一个主文件上，行数太多，逻辑不清，难以维护。

冲哥在这一集讲解了代码分拆，多文件管理。非常值得学习，在以后的项目应用中多是这种情况。

代码按功能进行了拆分:

1. 主模块 main.c 主要执行主循环
2. 定时器的配置等工作拆分到了 config.c
3. Led显示和按键处理拆分到了 io.c
4. 任务的处理给了 task.c

本讲重点讲解了多任务的执行，核心就在任务的安排中，task.c 代码片断，这是一个结构数组

static TASK_COMPONENTS Task_Comps[]=
{
//状态  计数  周期  函数
 {0, 300,   300,   LED0_Blink},      /* task 1 Period： 300ms */
 {0, 600,   600,   LED1_Blink},      /* task 1 Period： 600ms */
 {0, 900,   900,   LED2_Blink},      /* task 1 Period： 600ms */
 {0, 10,    10,    KEY_Task},      /* task 1 Period： 600ms */
};

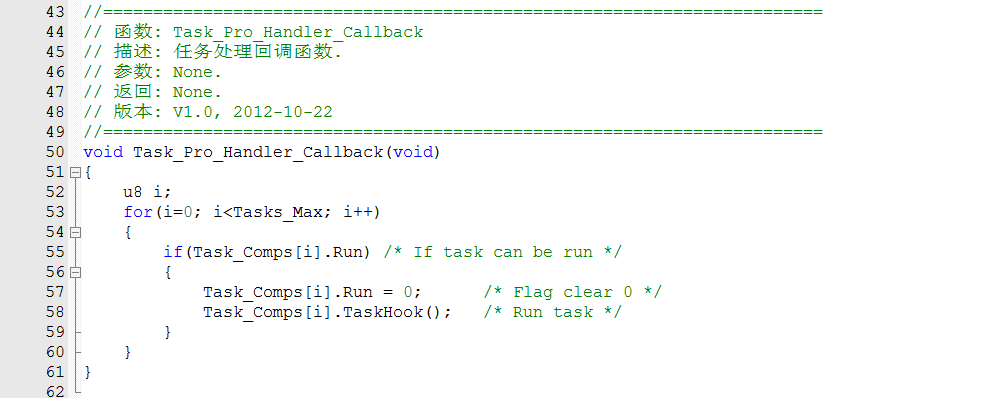

主模块通过任务回调来循环执行任务数组

huf***

第九集 数码管

数码管是我们日常最常用的显示器件。

LED数码管由8个发光二极管构成，通过不同的组合可用来显示数字0～9、字符A～F和小数点“.”。

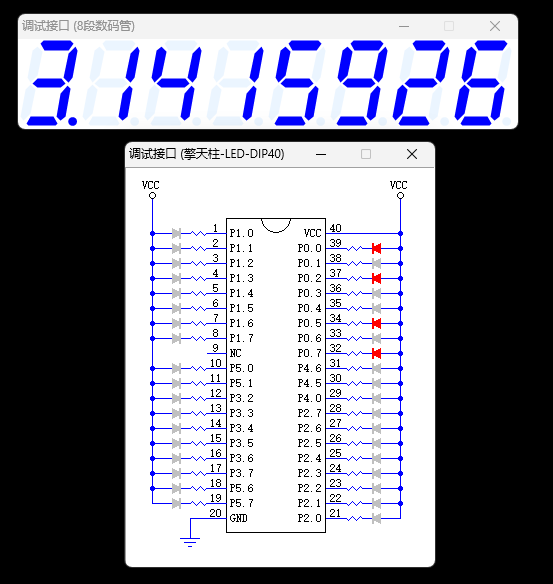

最大的收获就是学到了原来还可以通过AIapp-ISP虚拟仿真数码管和LED灯的显示。太好了！

来看看效果：

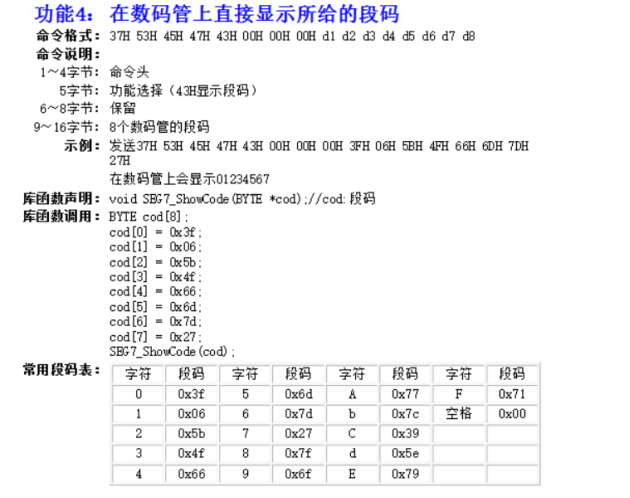

这里调用了STC-USB库函数 SEG7_Showcode()
