《8051U深度入门到32位51大型实战教学视频》的第一天（共7天）

AceL***

《8051U深度入门到32位51大型实战教学视频》的第一天

Ai8051U的强项：
1.完整的IIS录放音；
2.优化了QSPI的一些Flash芯片的读写能力（更好地进行大容量视频的播放）；
3.通过浮点乘除单元更好地支持频谱分析仪（上位机）；
4.新功能：PWM移相、硬件乘除、单精度浮点、手写计算器…

实例：

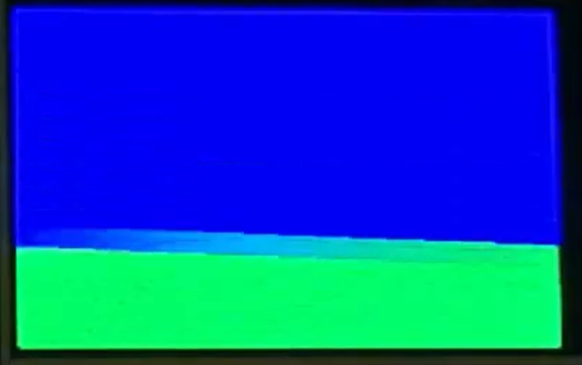

强项第2点：有较高帧率的屏幕显示，对图片、文本的高清晰度显示且旋转显示刷新速度快

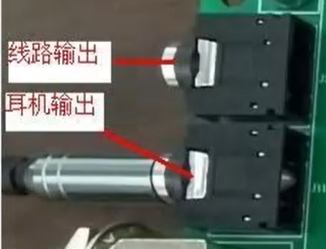

强项第1点：清晰的声音录放且声音可调节（注意这里频率改36.864,然后如果接线路输出的话要接音响的输入口 ）

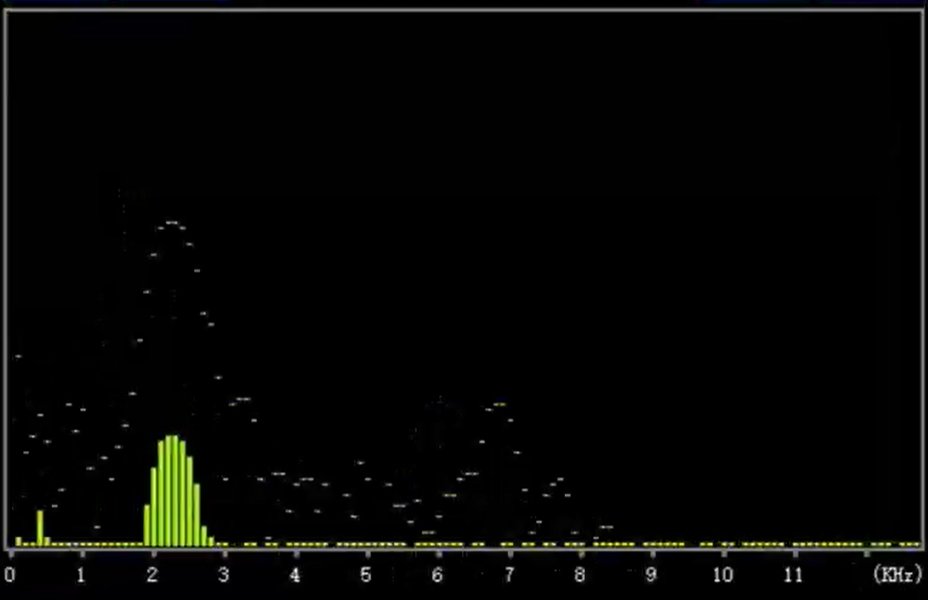

强项第3点：附图

angm***

每个人学习打卡以回复形式发到同一个帖，不要新开帖

AceL***

第二天

（原帖已删）

本次课程学习了8051U的硬件模块组成以及编程软件（包括拓展）的环境搭建

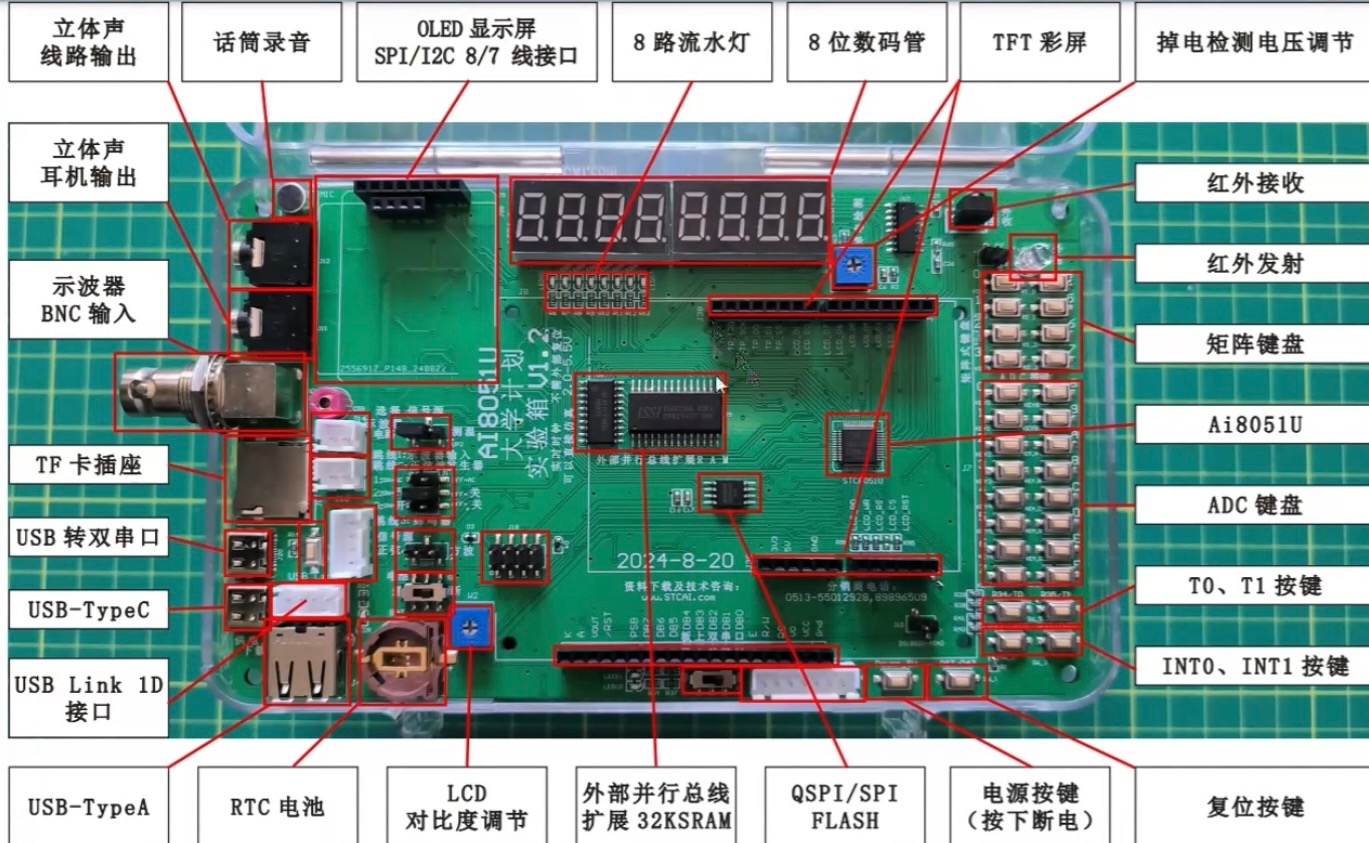

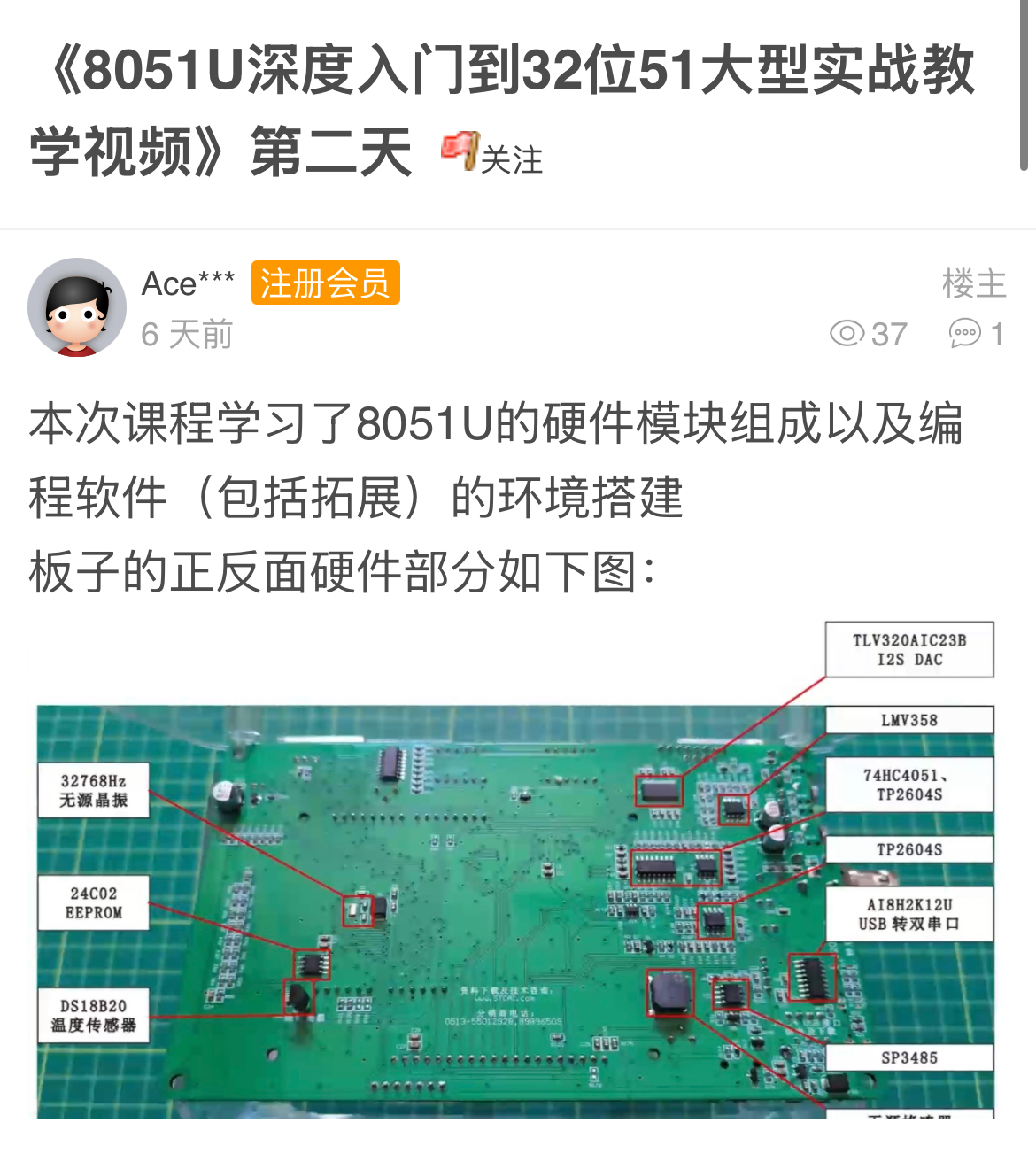

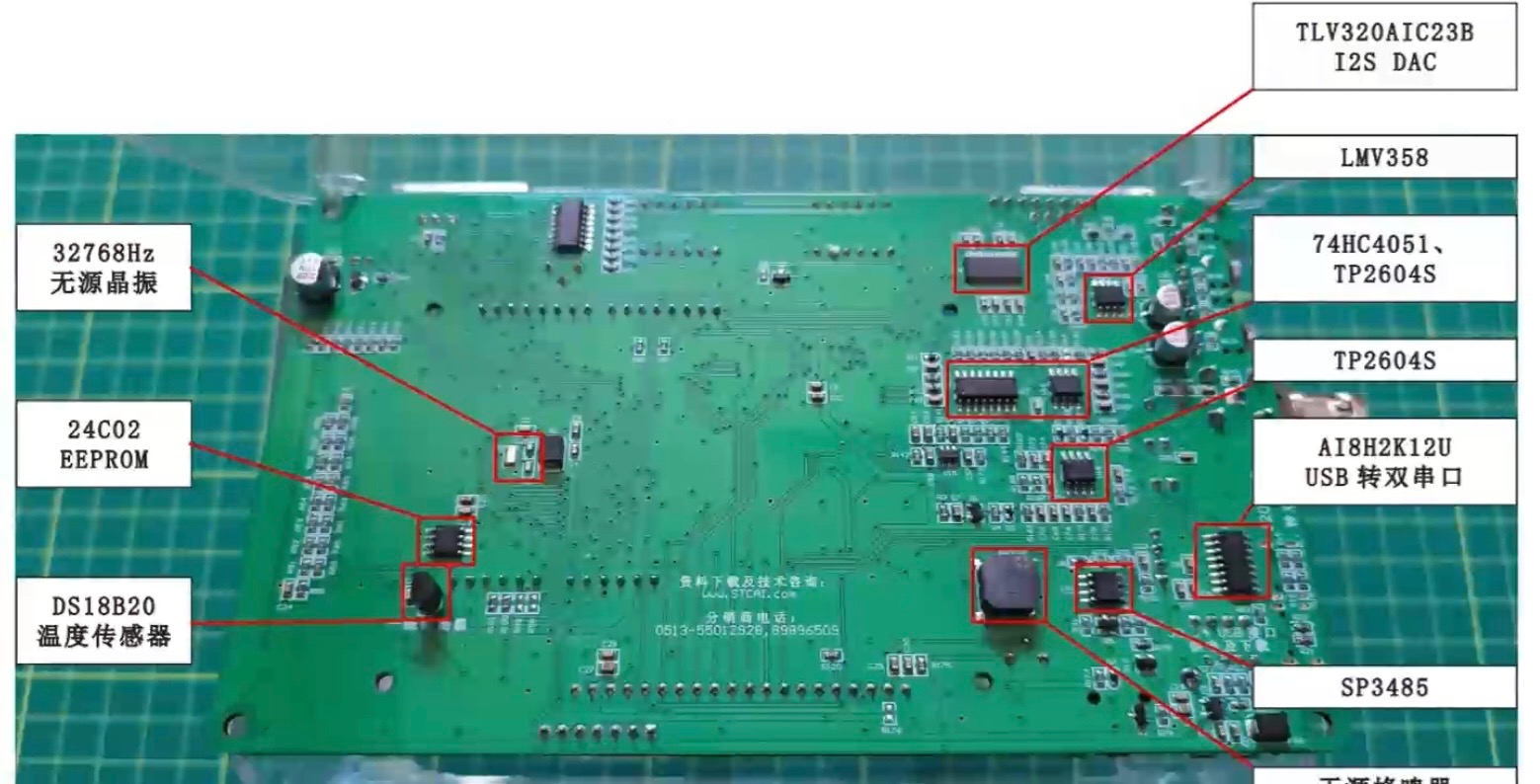

板子的正反面硬件部分如下图：

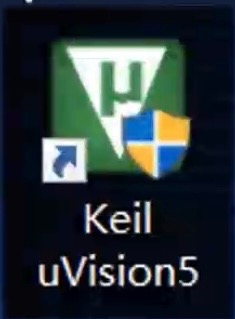

推荐编程元件

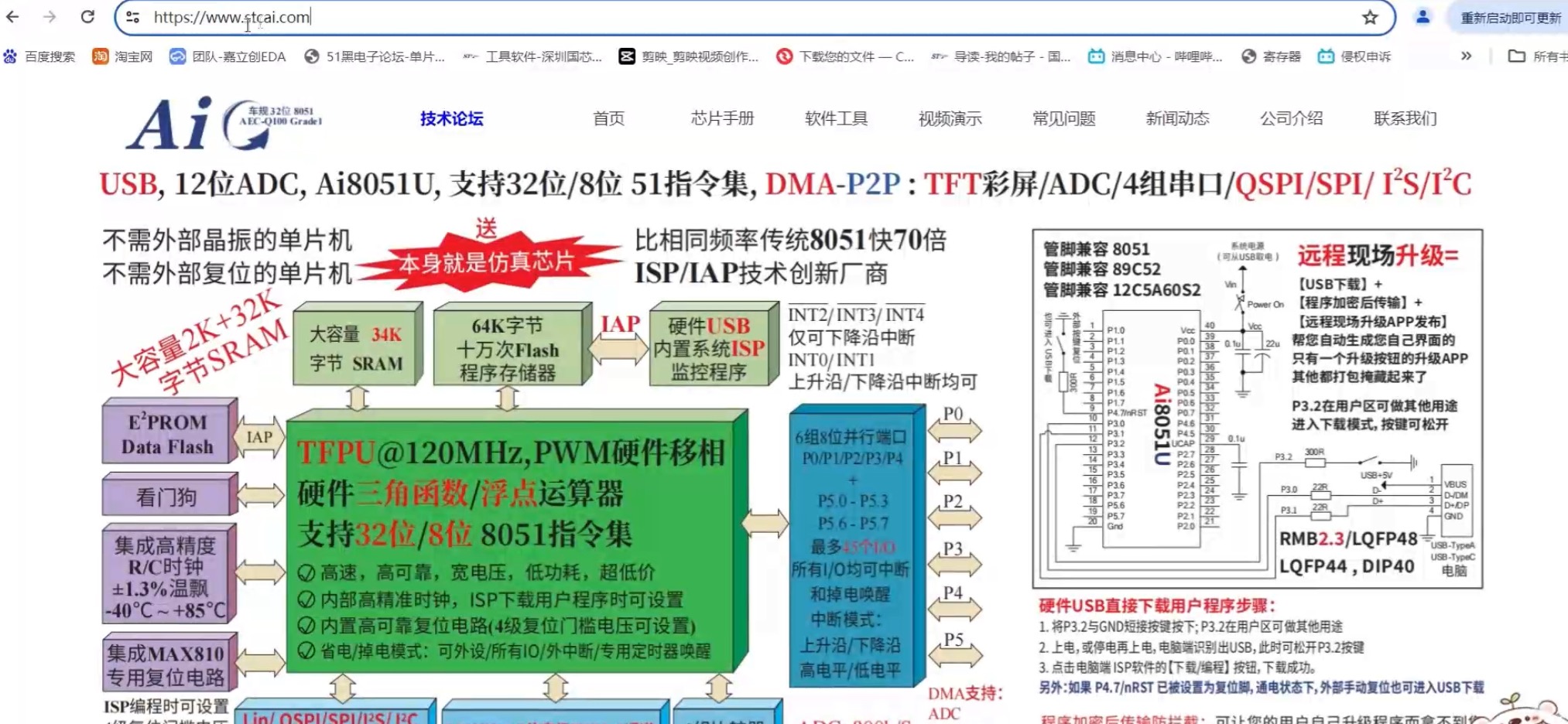

板子的工作手册下载网页：

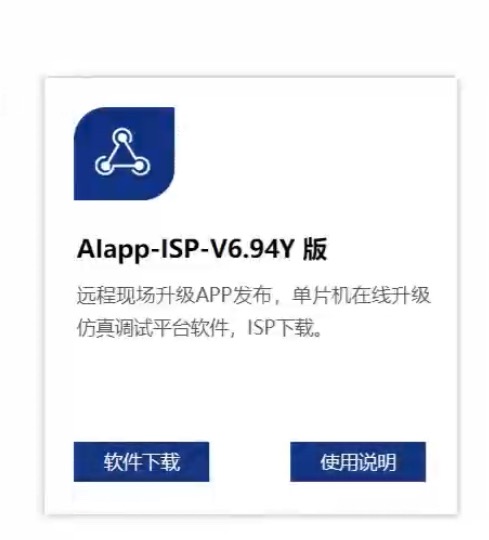

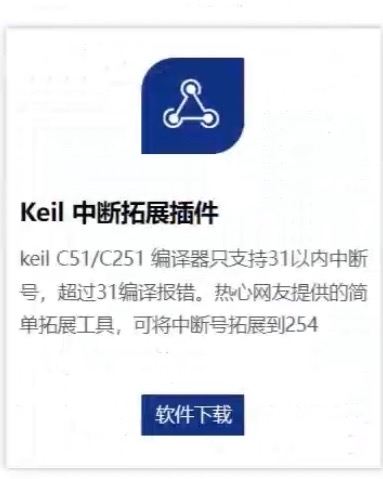

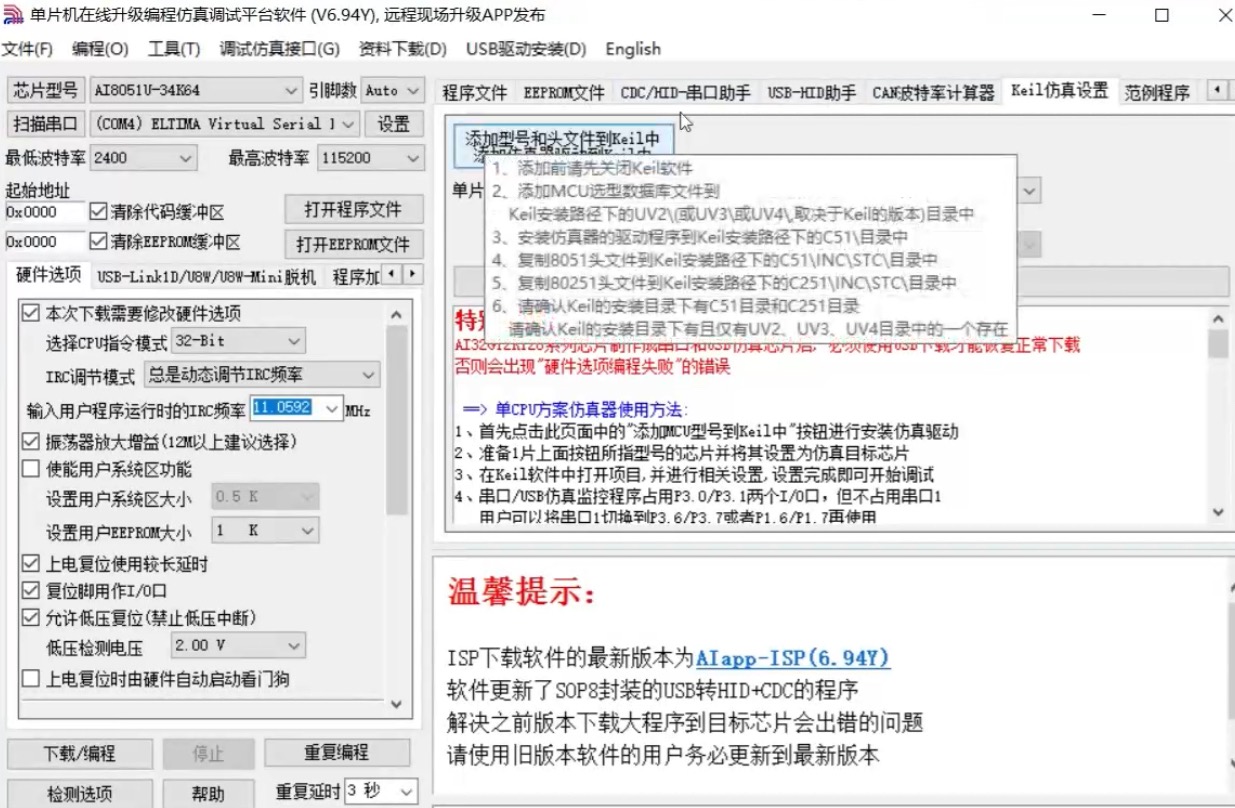

ISP以及拓展插件：

ps：下载地址都在官网的8051U的板子介绍界面

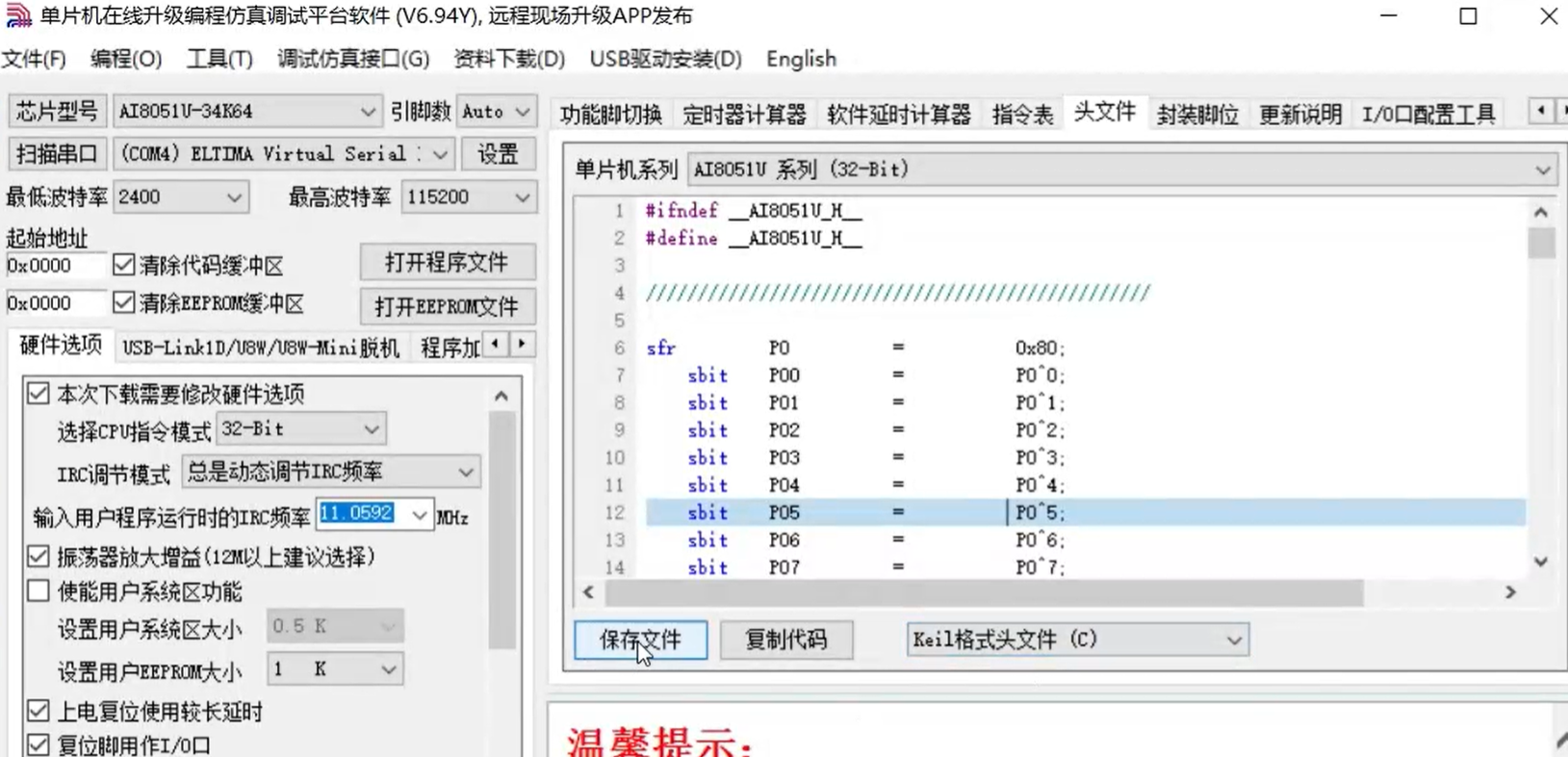

头文件配置：

AceL***

第三天

（原帖已删）

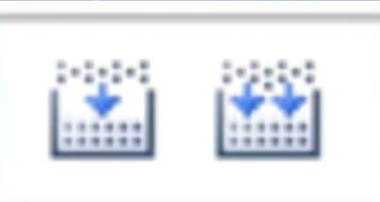

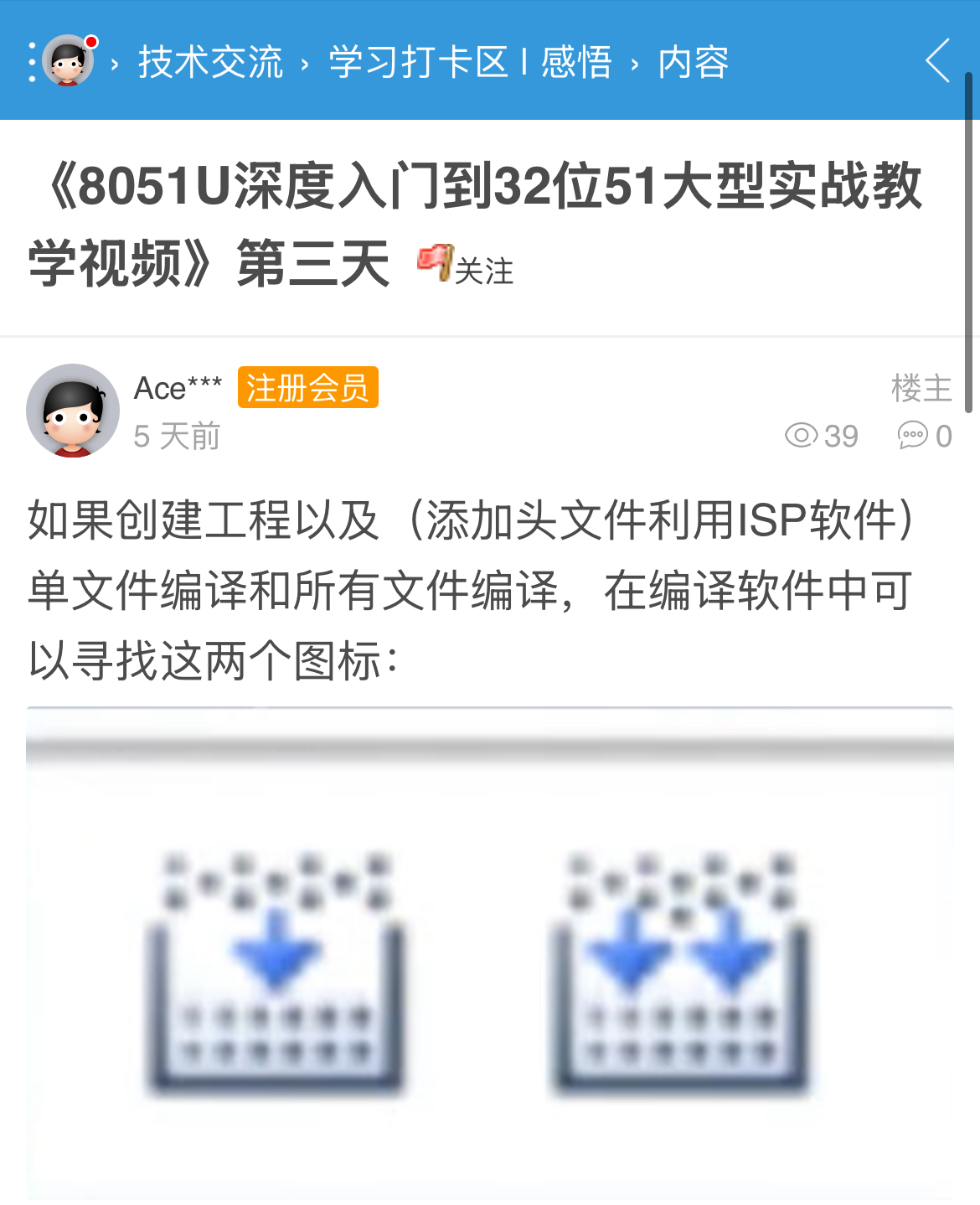

如果创建工程以及（添加头文件利用ISP软件）单文件编译和所有文件编译，在编译软件中可以寻找这两个图标：

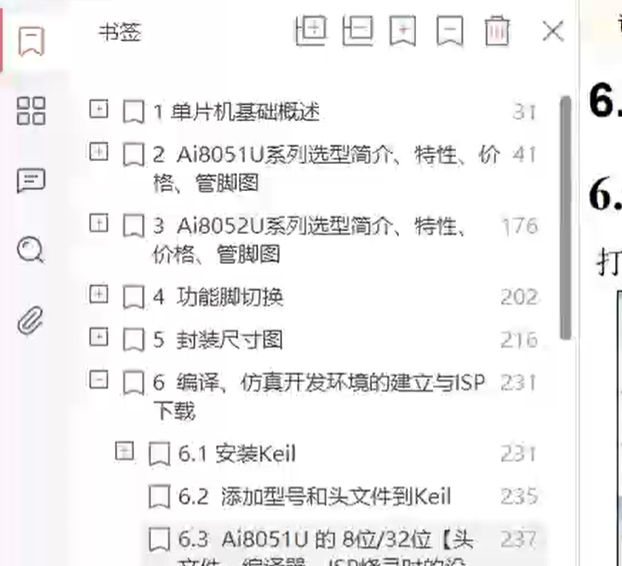

查看手册可以利用书签方面查询手册：

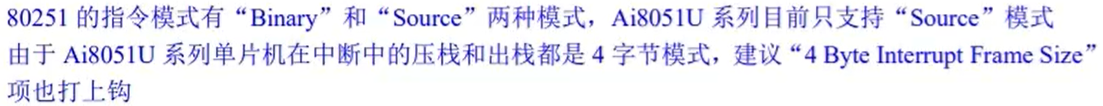

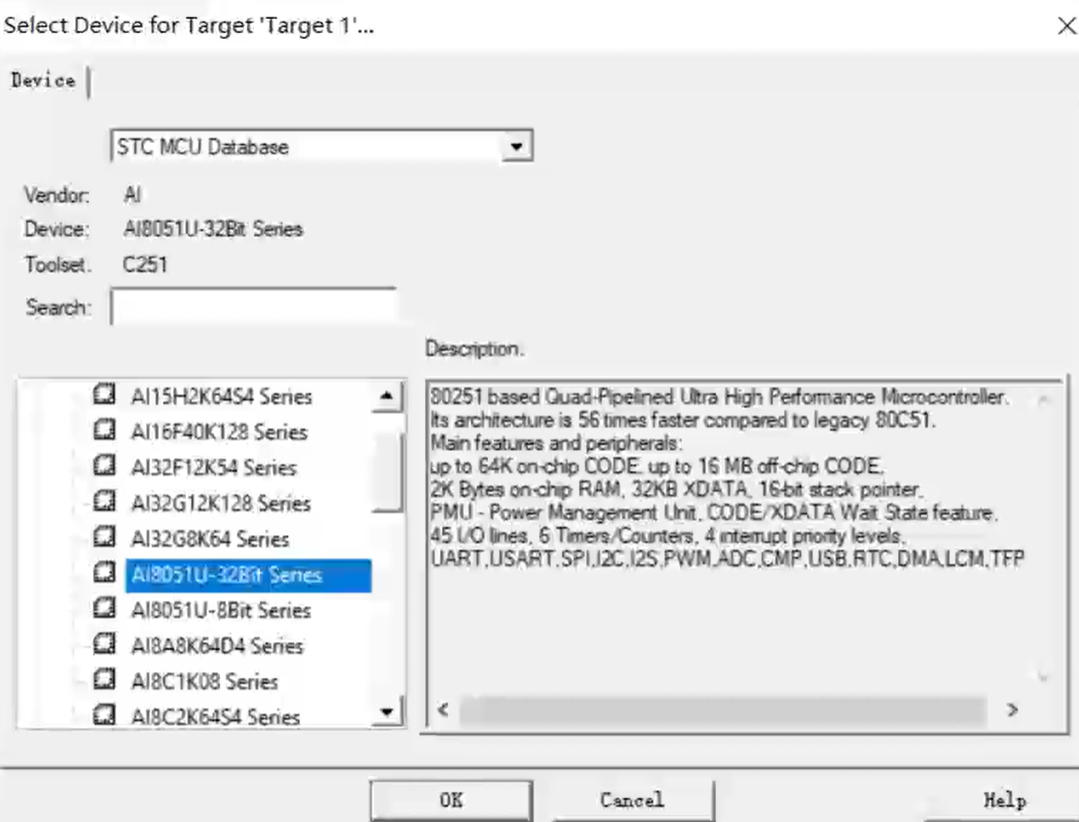

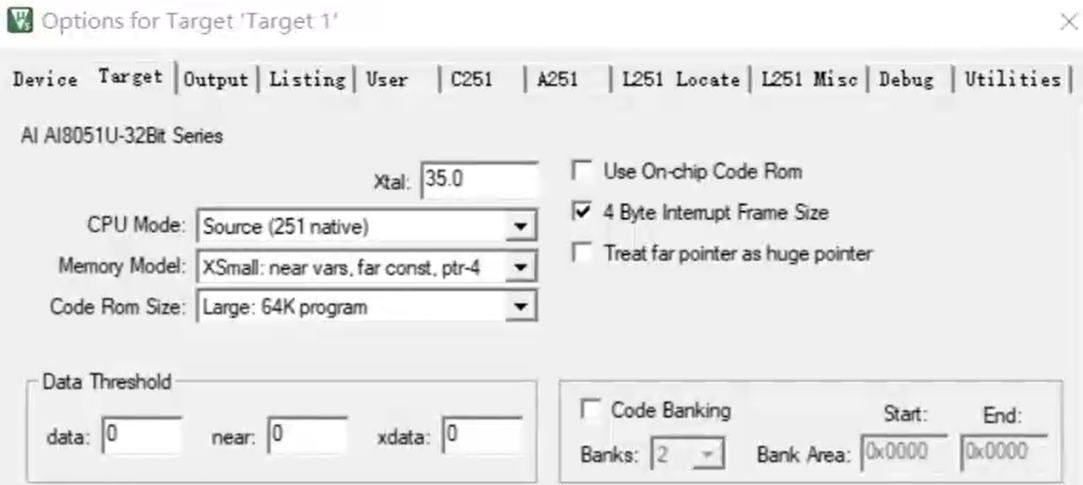

根据手册操作进行创建和设置：

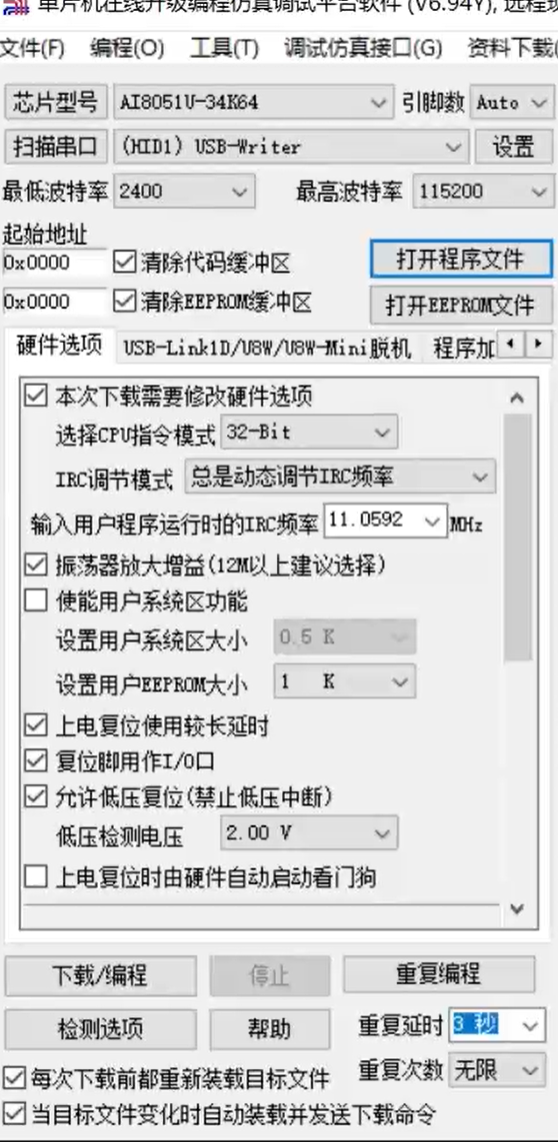

此处一定要勾选上下面这个图片的选项，这个是让代码以HEX格式烧录到单片机：

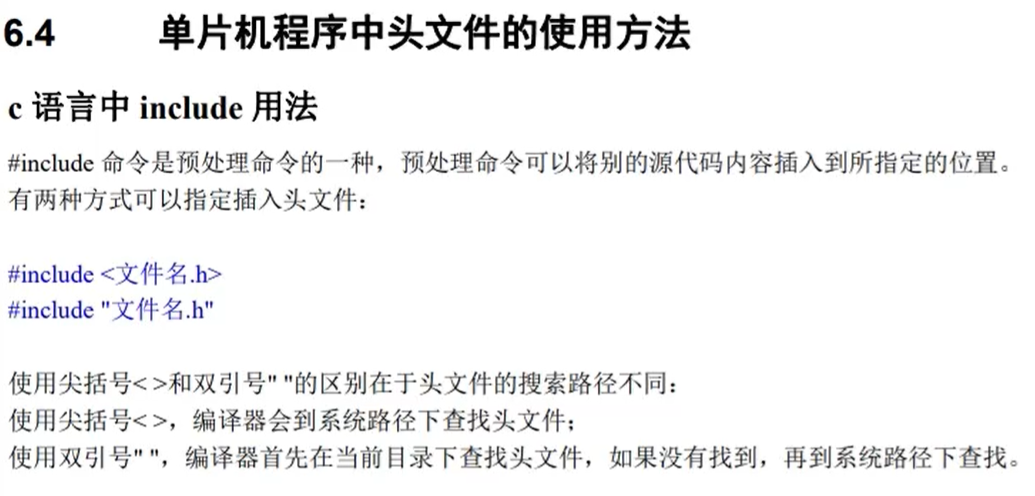

关于头文件的使用：


然后下载烧录显示结果如图：



I/O以及代码原理解释可以查看手册13章:

AceL***

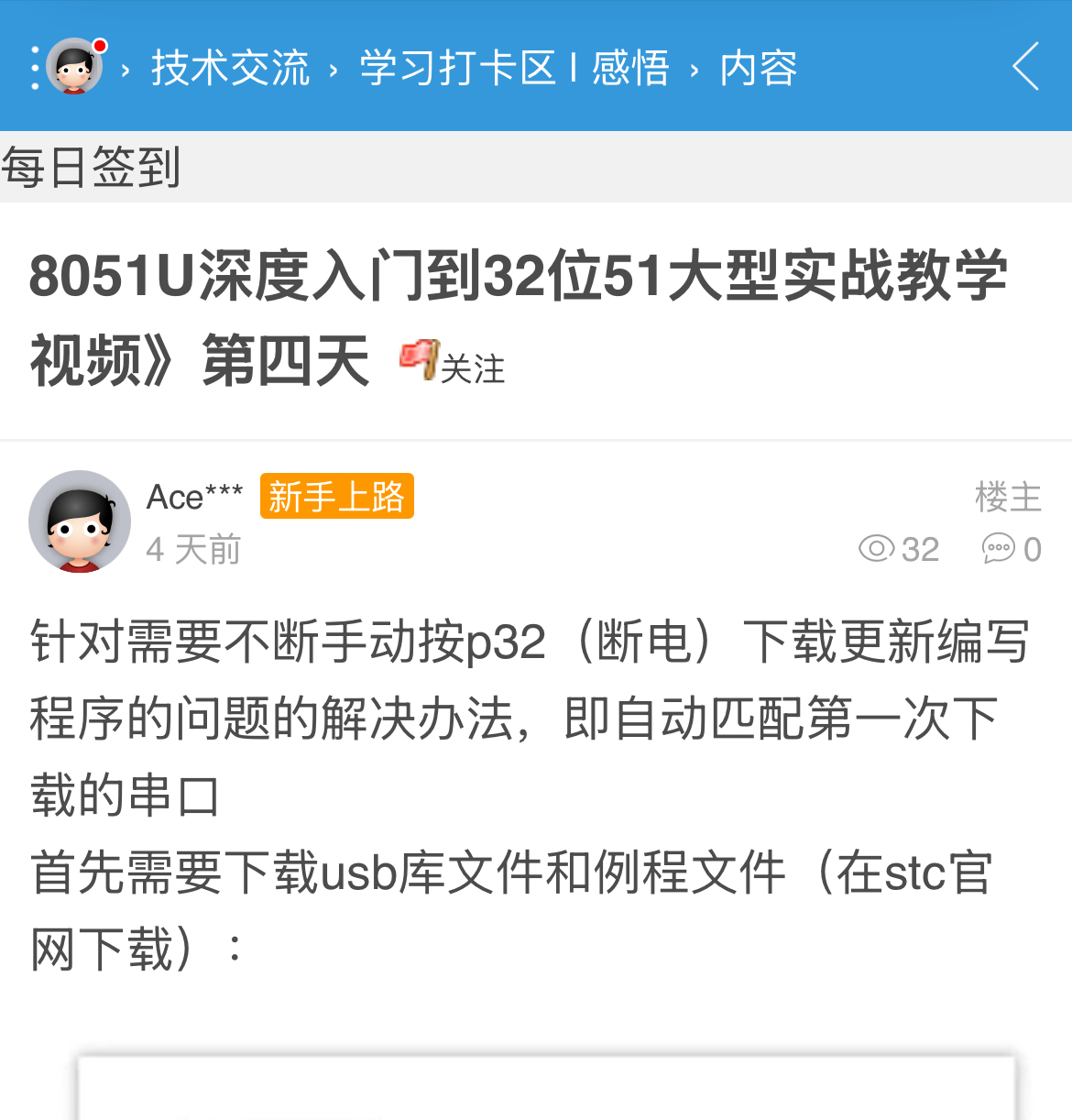

第四天

（原帖已删除）


针对需要不断手动按p32（断电）下载更新编写程序的问题的解决办法，即自动匹配第一次下载的串口

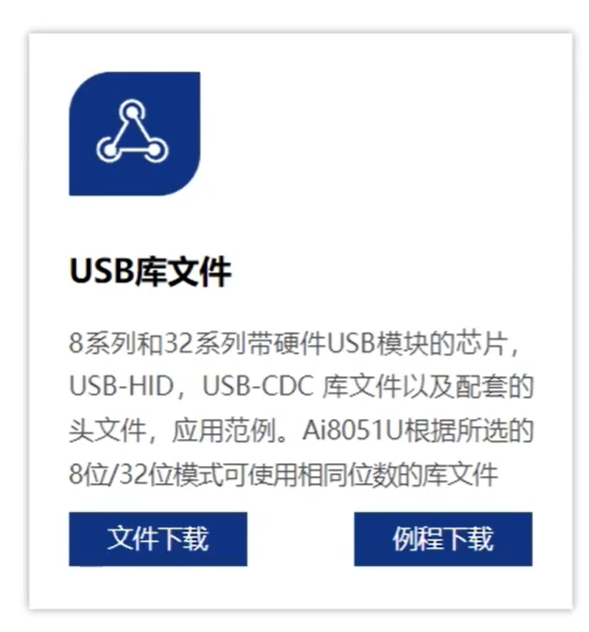

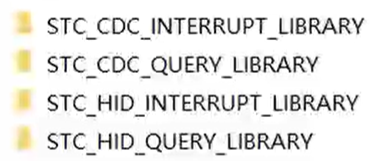

首先需要下载usb库文件和例程文件（在stc官网下载）：

CDC和HID文件需要和ISP软件设置对应：

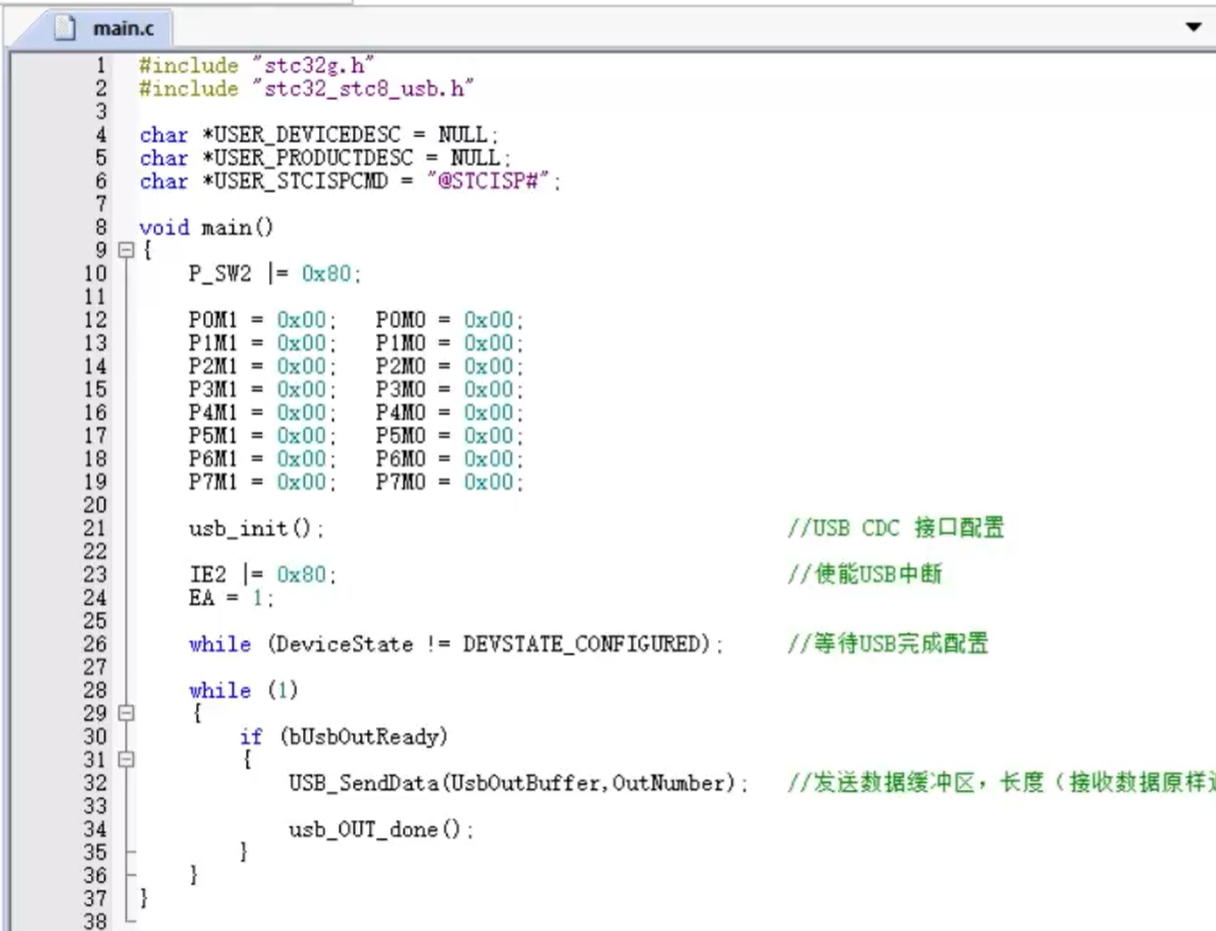

usb代码：

命令参数代码：

XFR寄存器代码：


注意：“｜=”语段相当于赋值与原值同为只要有1即输出1，即或的逻辑关系。

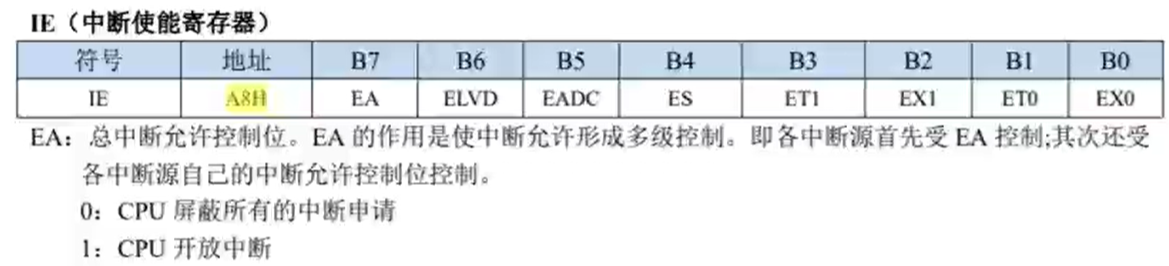

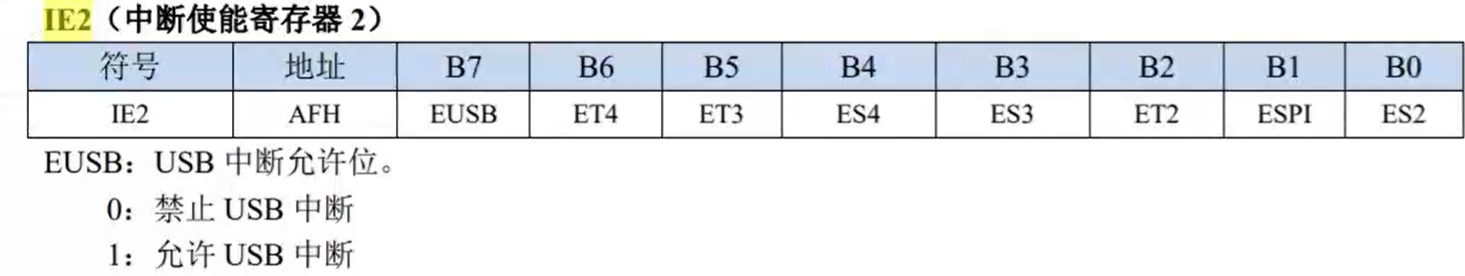

原理解析（来自手册）：

AceL***

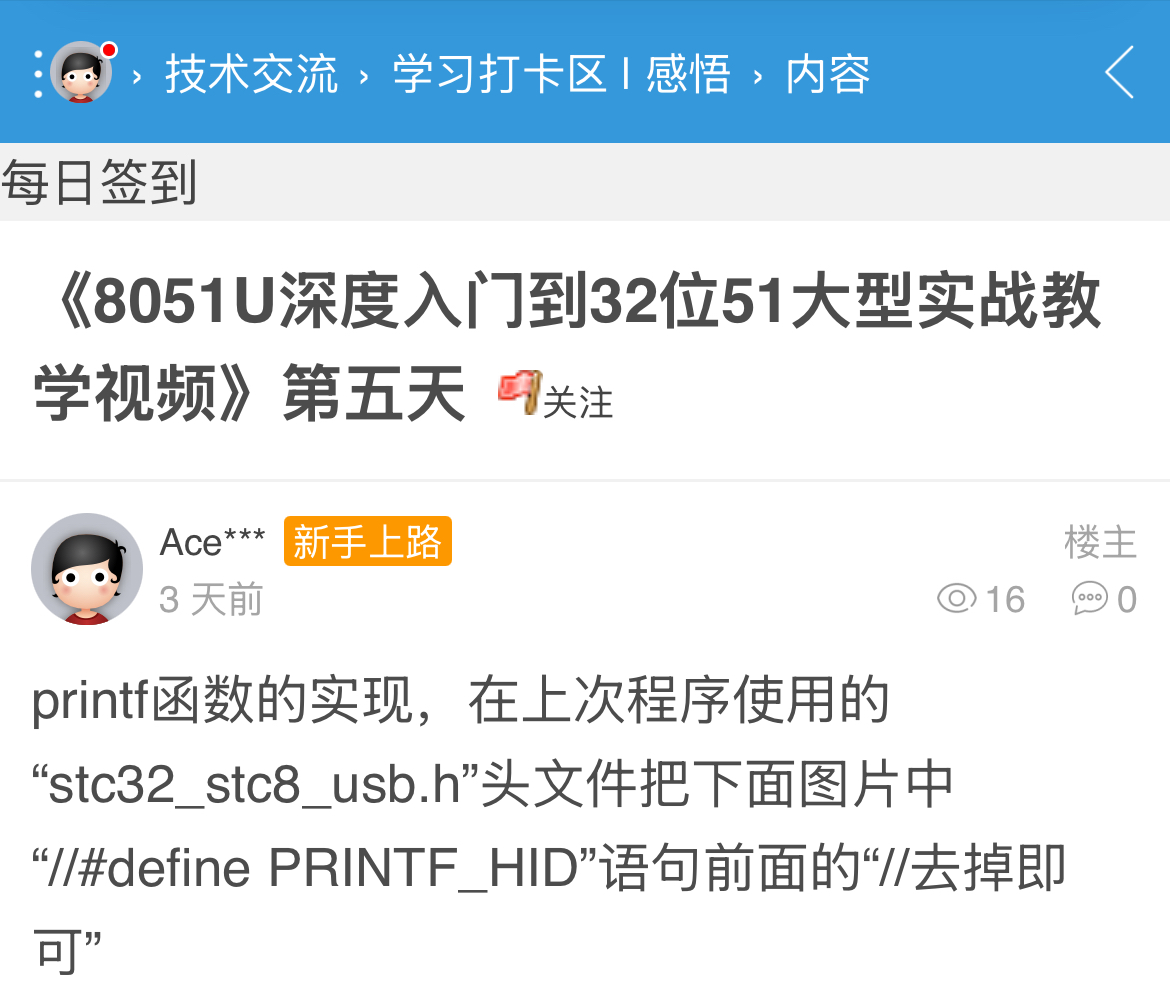

第五天

（原帖已删）

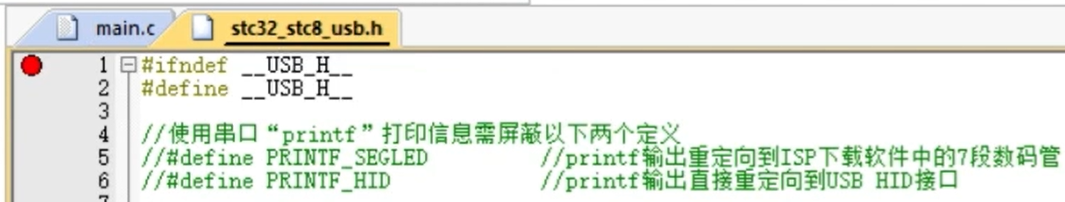

printf函数的实现，在上次程序使用的“stc32_stc8_usb.h”头文件把下面图片中“//#define PRINTF_HID”语句前面的“//去掉即可”

define 的用法：define <原函数名><替换函数名>
int printf_hid（const char *fmt,…)其中fmt是格式控制字符串包含普通字符和转换说明
USB_ CDC可以任意的波特率进行传输

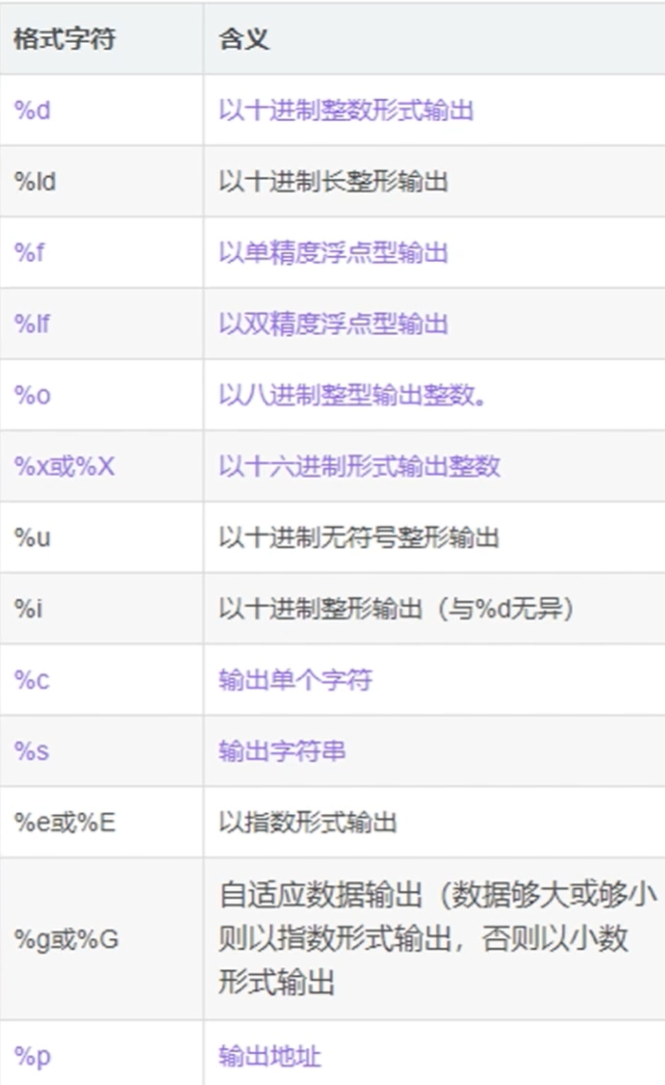

%格式符 常用：

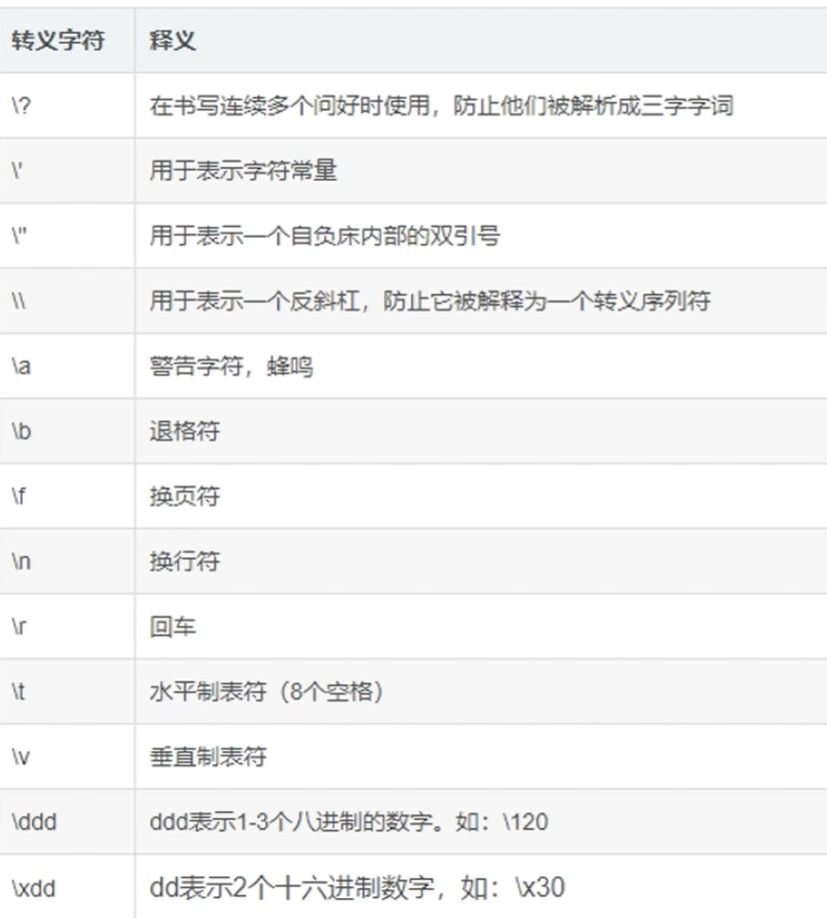

/转义符 常用：

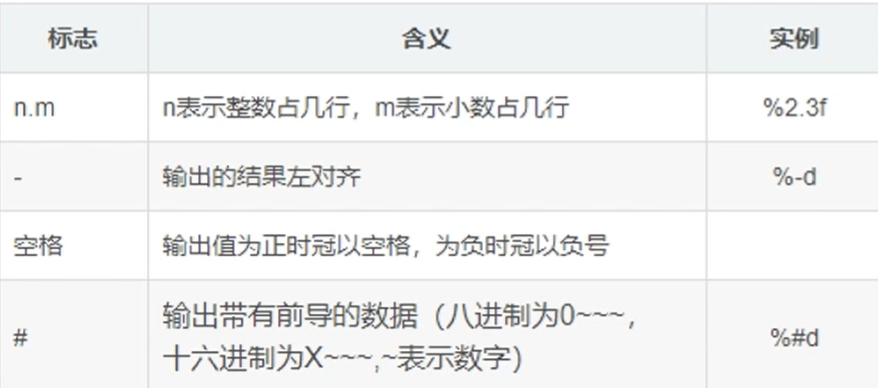

标志：

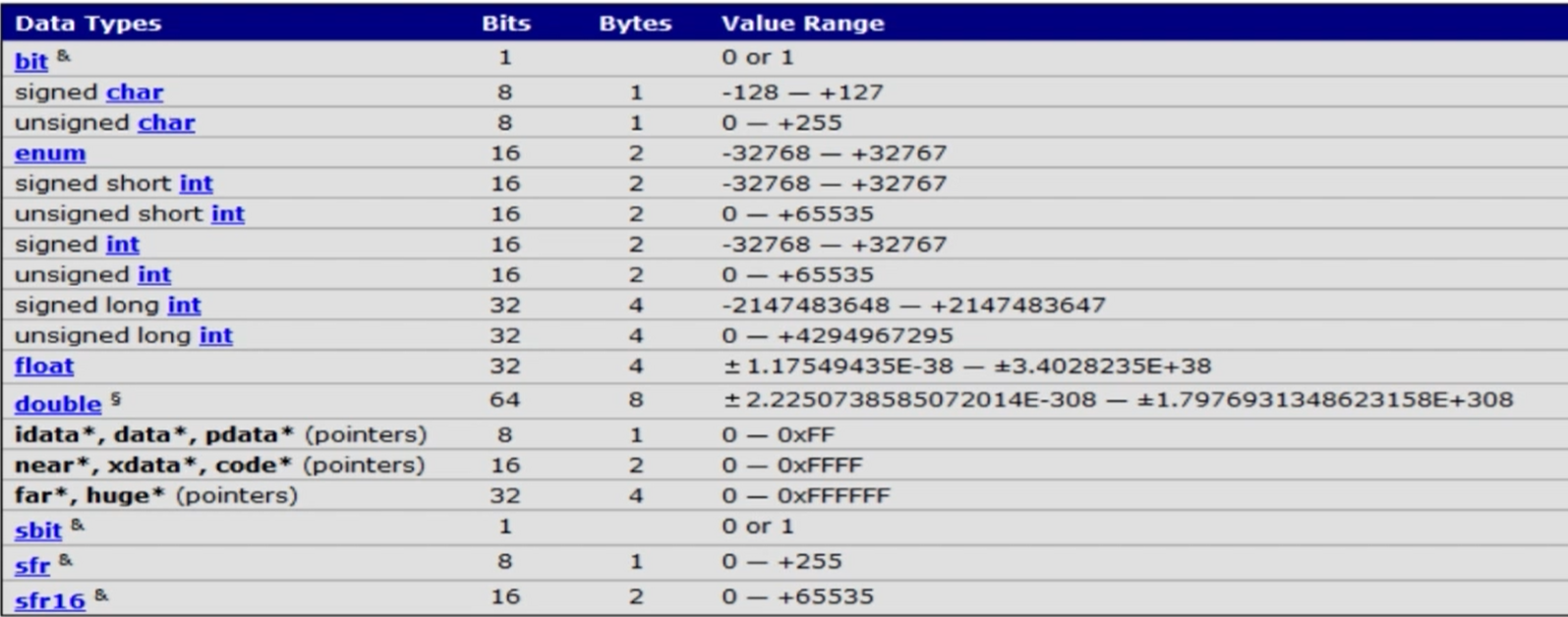

数据基本类型：

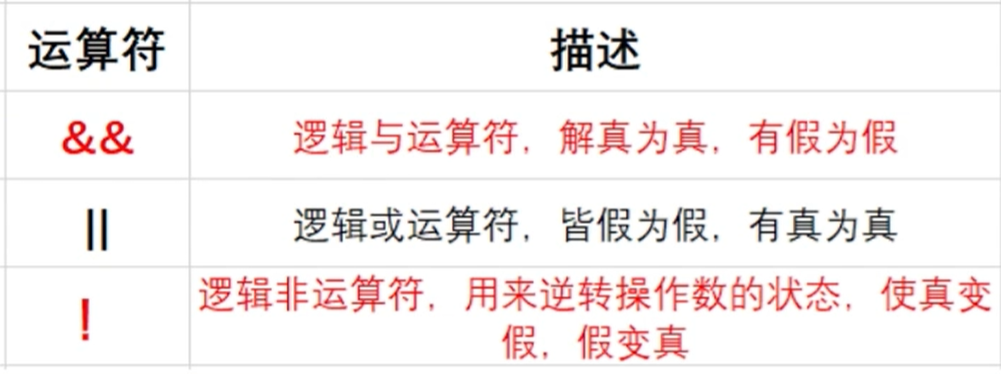

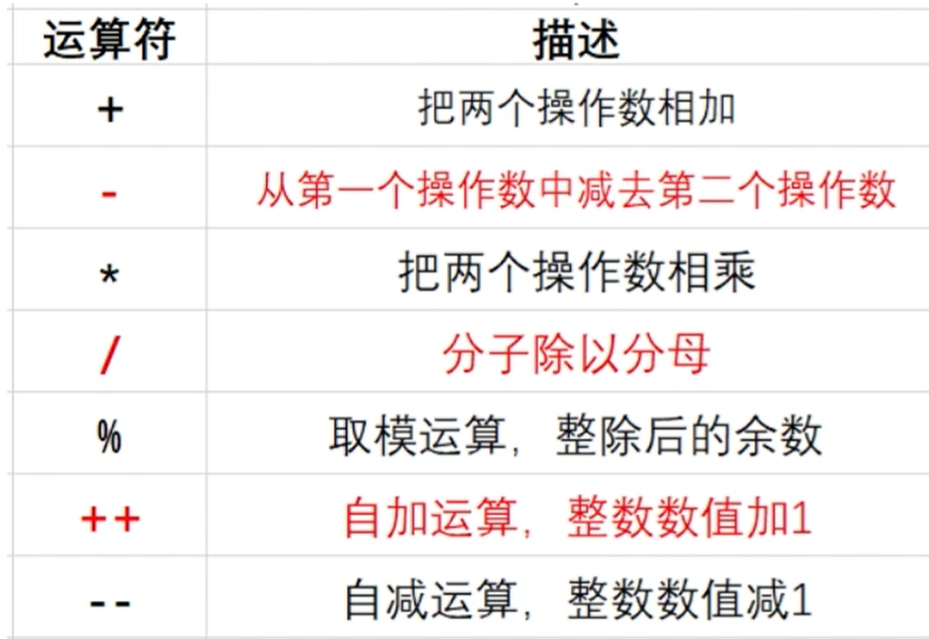

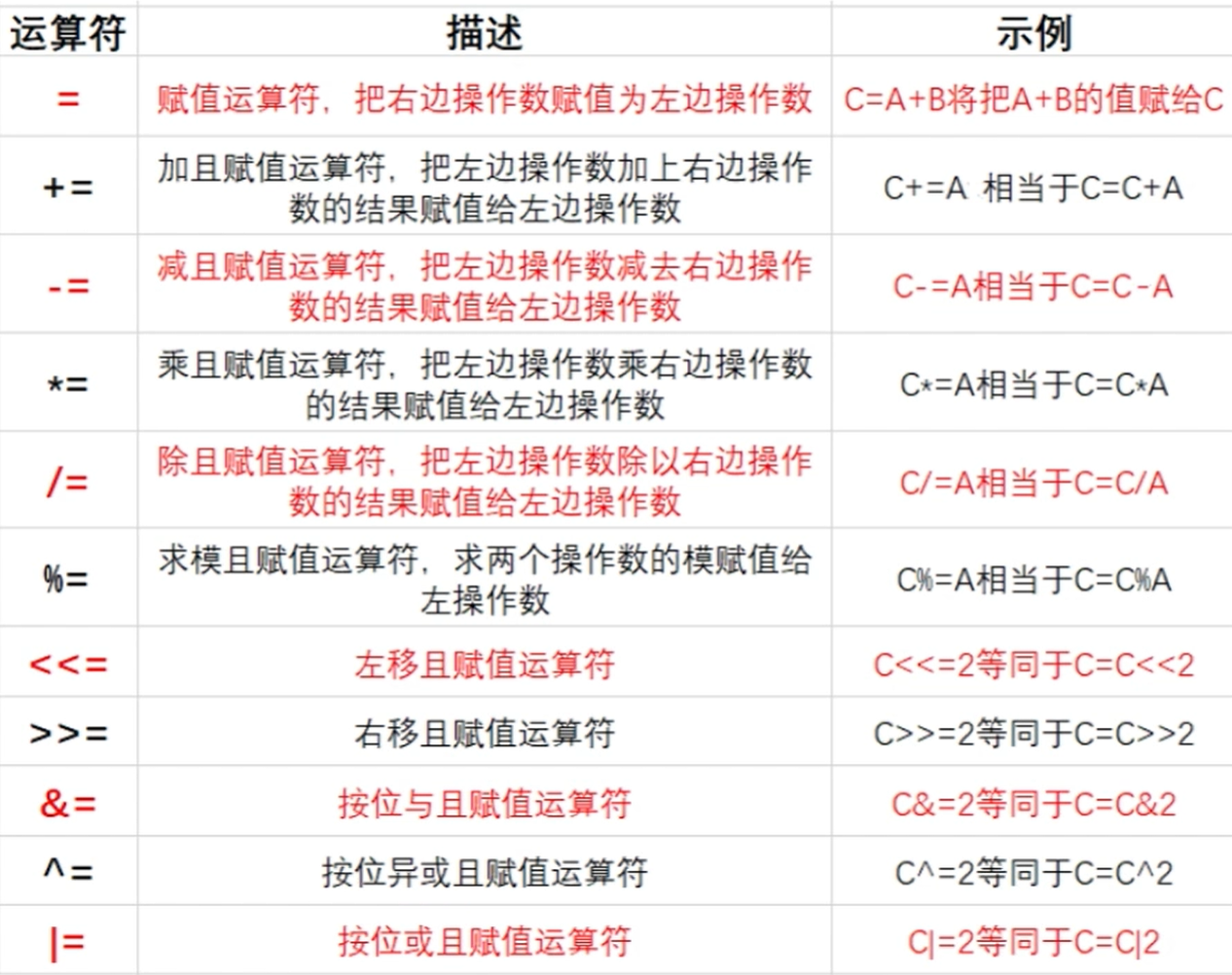

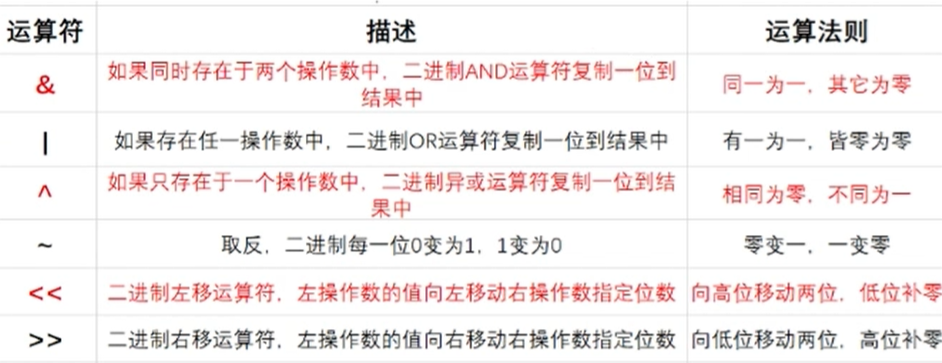

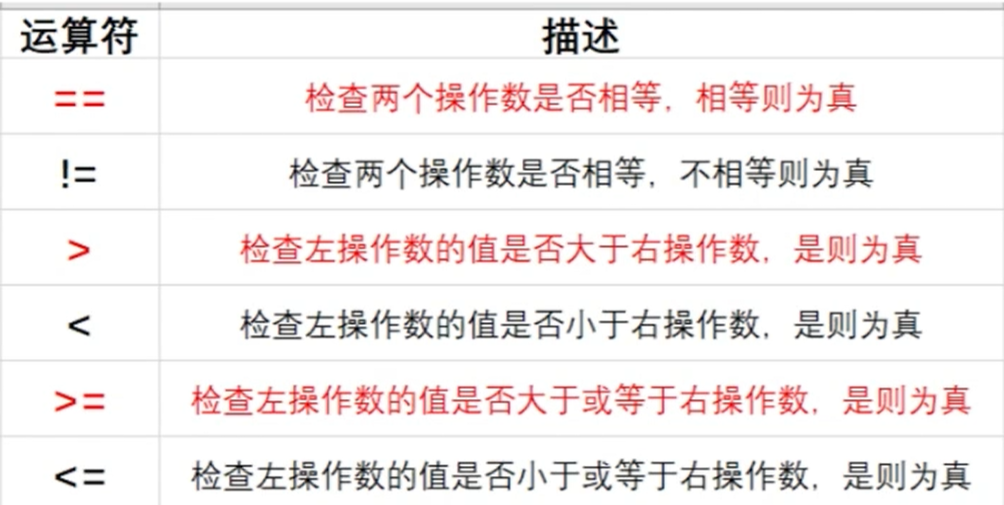

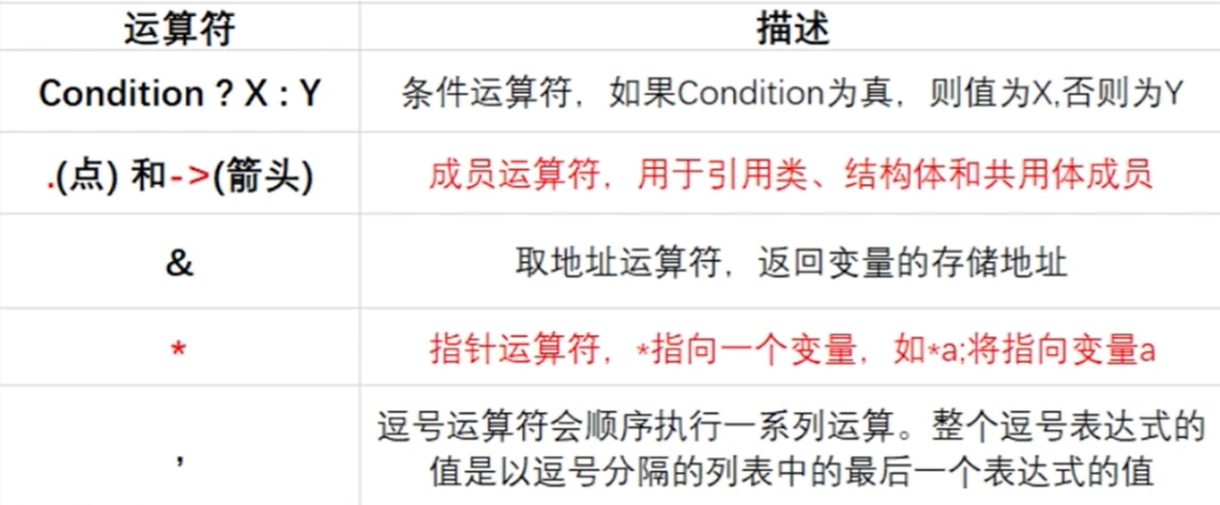

运算符：

AceL***

第六天

（原帖已删）

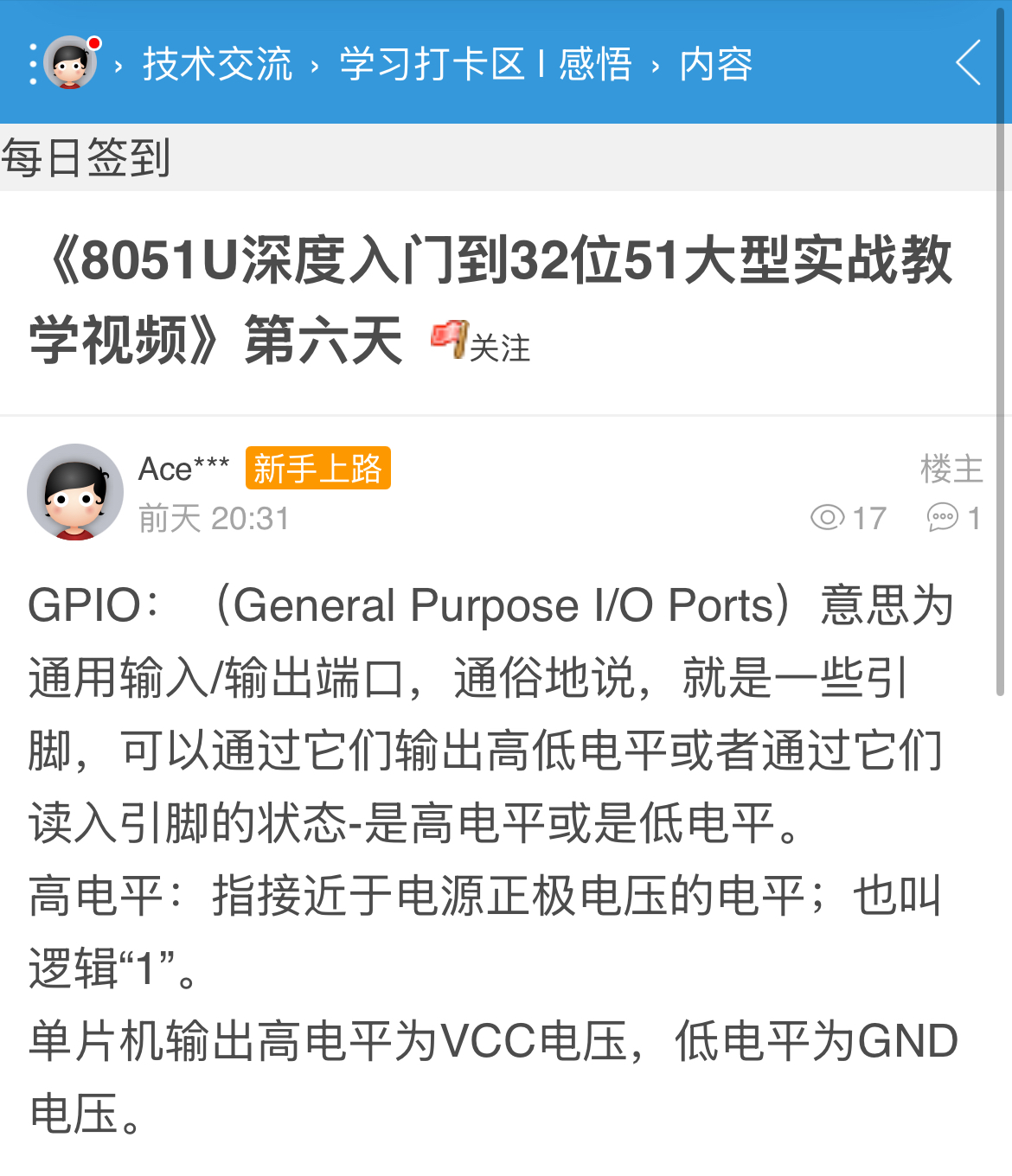

GPIO：（General Purpose I/O Ports）意思为通用输入/输出端口，通俗地说，就是一些引脚，可以通过它们输出高低电平或者通过它们读入引脚的状态-是高电平或是低电平。
高电平：指接近于电源正极电压的电平；也叫逻辑“1”。
单片机输出高电平为VCC电压，低电平为GND电压。

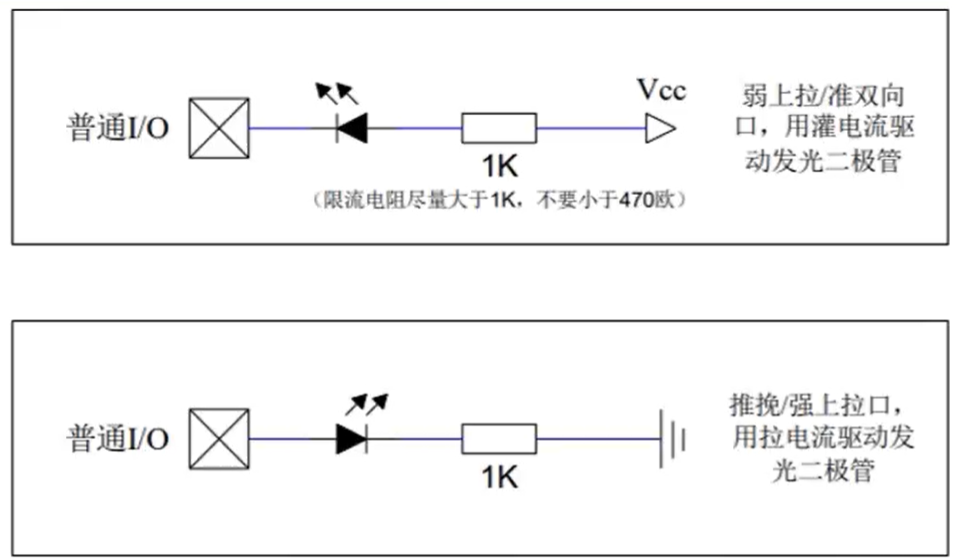

拉电流和灌电流示意图：

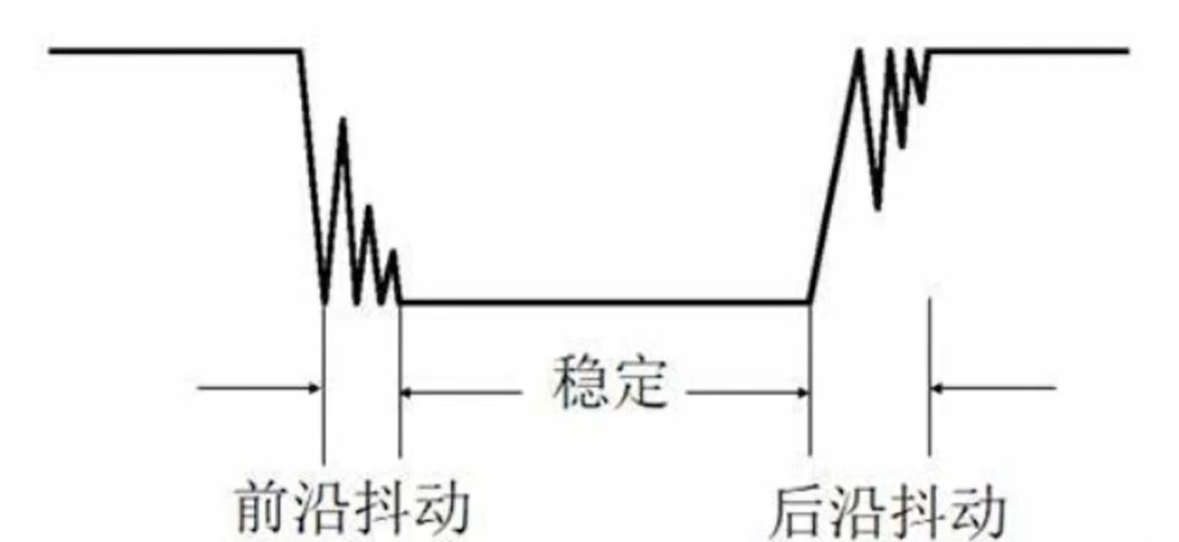

按键抖动示意图，导致不可能做到引脚一次变化，是多次抖动后趋于稳定：

WTST=0； //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快。

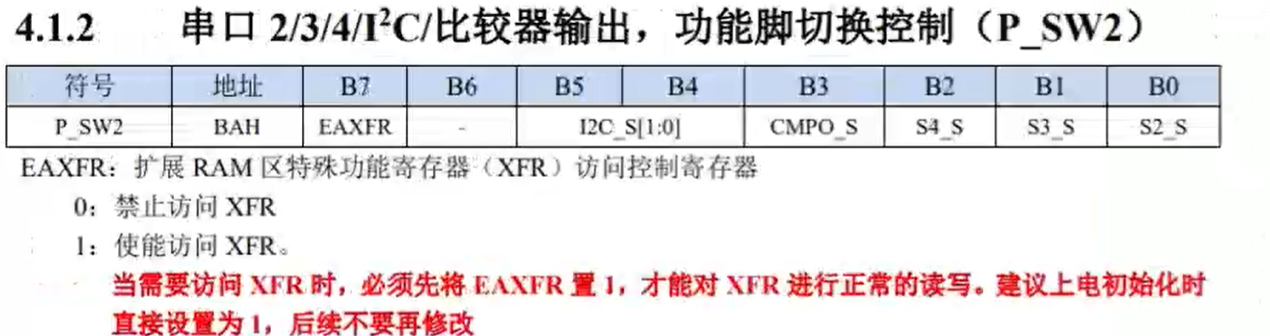

EAXFR=1； //扩展寄存器（XFR）访问使能。
CKCON=0； //提高访问XRA M速度

whlie语句在消抖按键中的作用：阻断按下按键后输出端口重复取反

AceL***

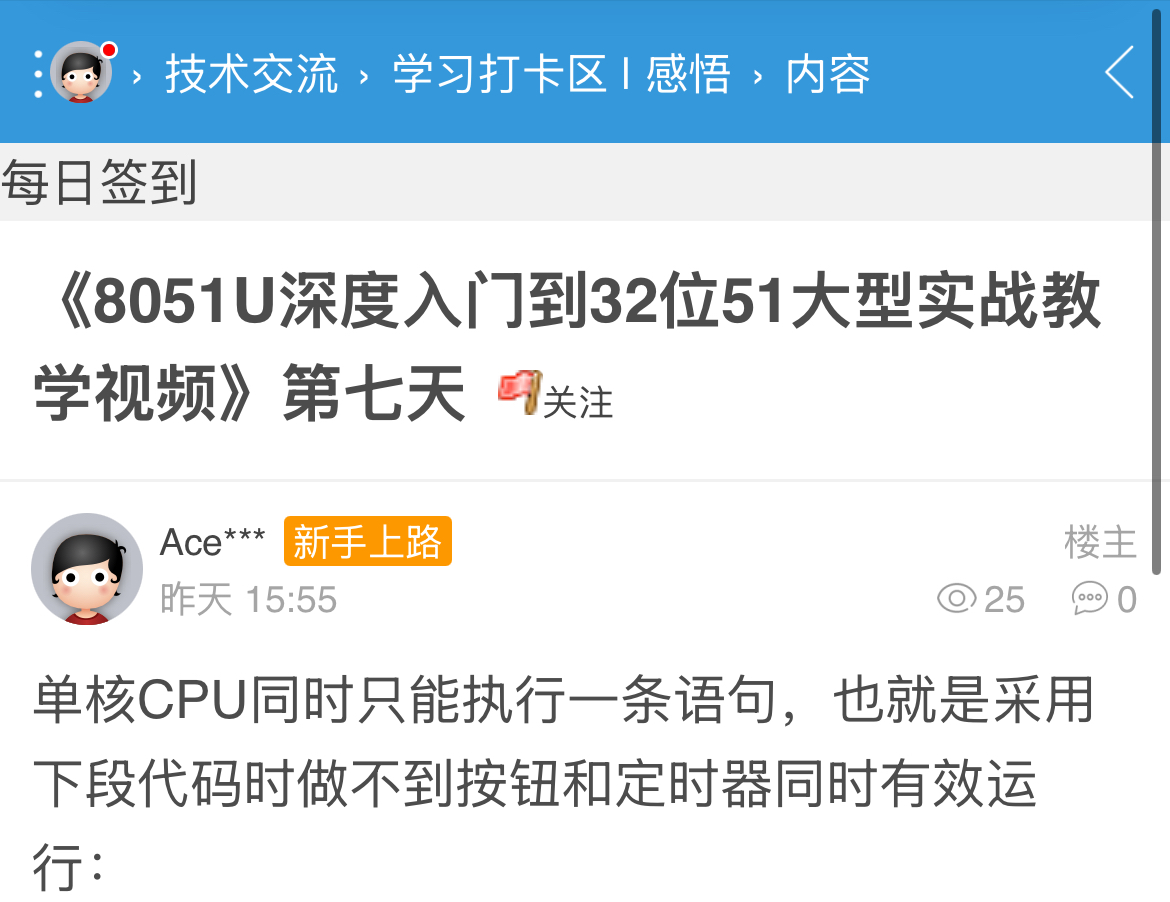

第七天

（原帖已删）

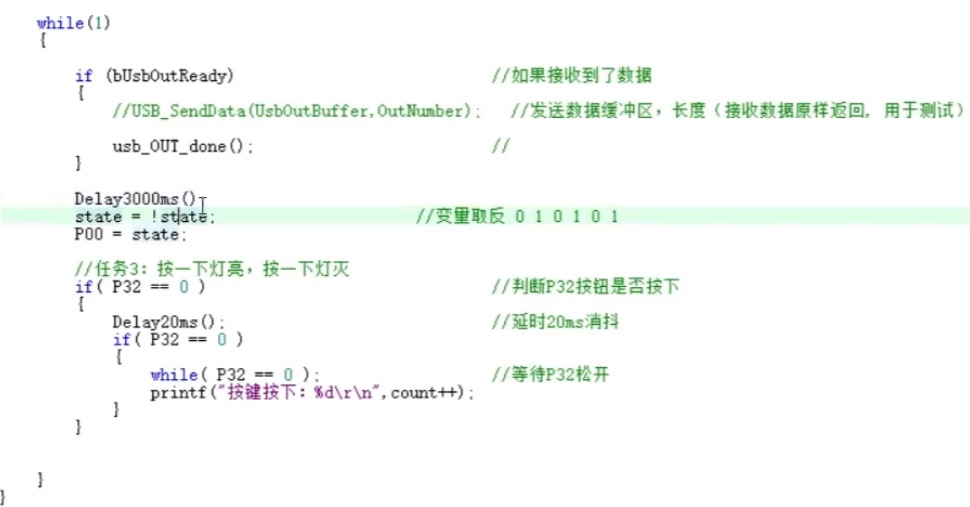

单核CPU同时只能执行一条语句，也就是采用下段代码时做不到按钮和定时器同时有效运行：

定时器作用：
（1）用于计时系统，可实时软件计时，或者使程序每隔一固定时间完成一项操作
（2）代替长时间的Delay，提高程序的运行效率和处理速度（可以打断主循环）

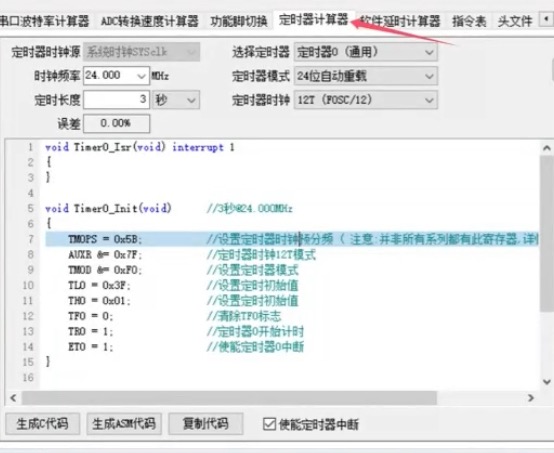

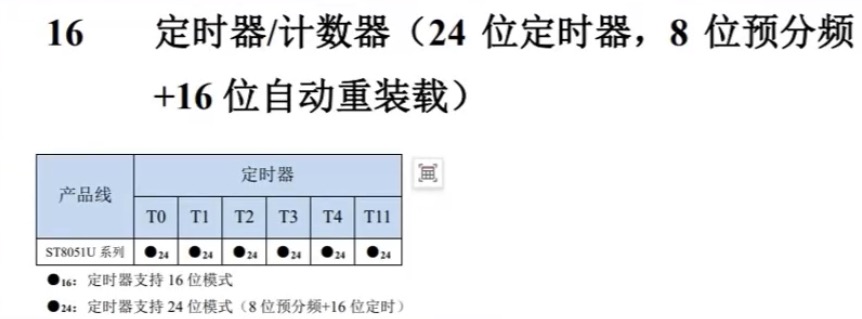

通过查阅手册可以看到Ai8051U支持16和24位两个模式，我们可以在ISP软件生成对应的定时器参考代码

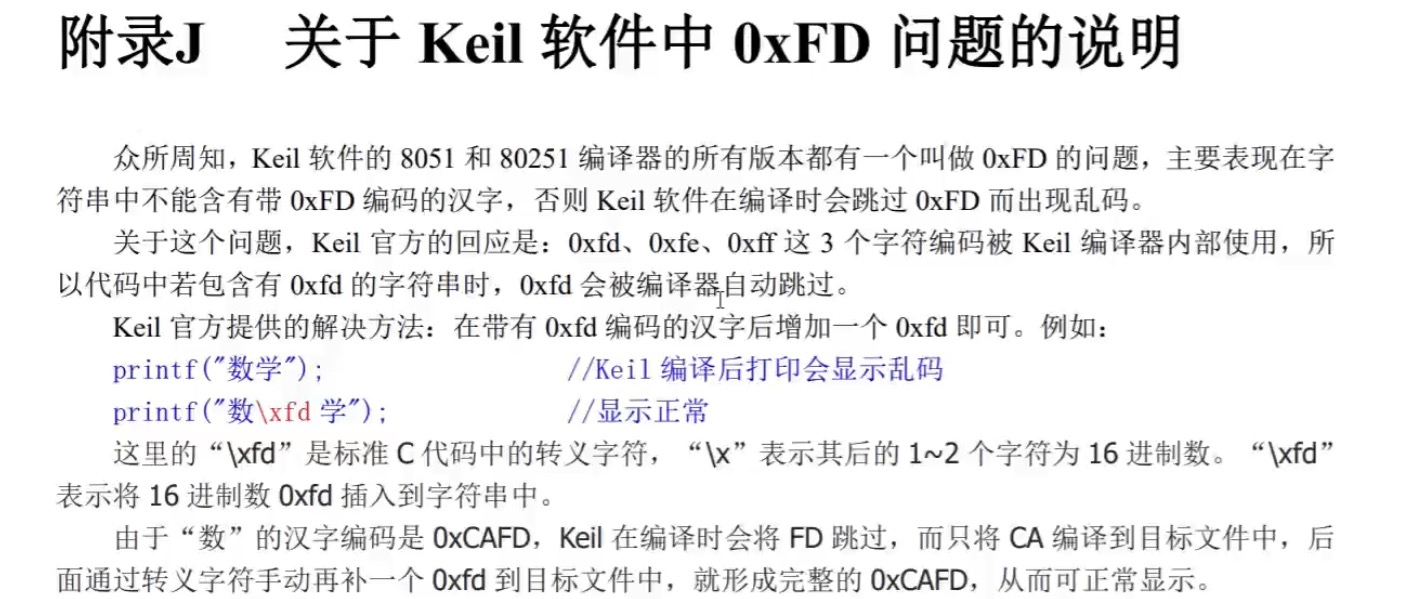

\xfd可以解决Keil软件中编译0xFD的问题，在手册附录详细可见：

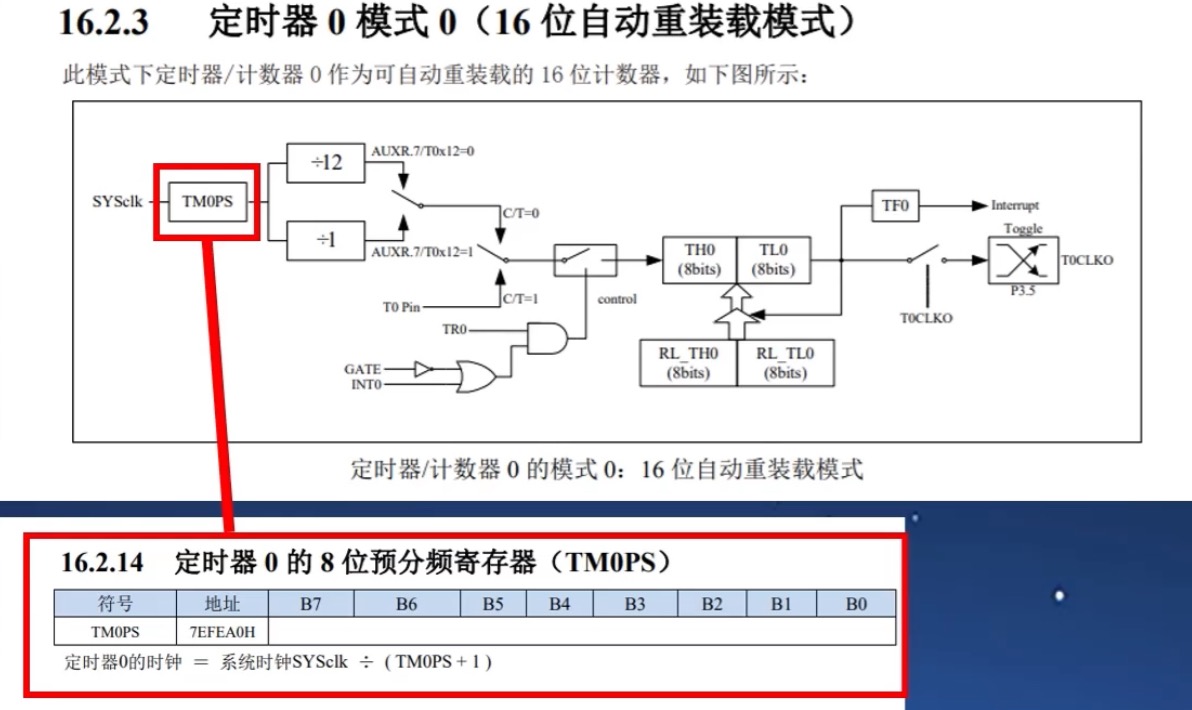

我们可以通过修改TMOPS参数来设置系统时钟到定时器时钟的转换比率：

(定时器0的16位模式原理图同上）

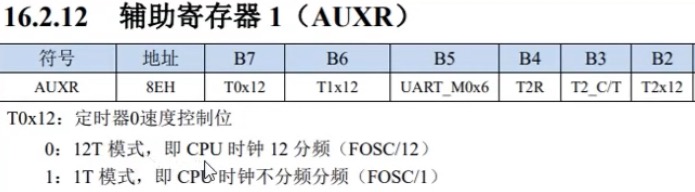

也可以使用AUXR进行二次分频：
