芯片：AI8H1K08，请教低功耗为啥不起作用呢|已解决

热心*** · 发表于 2025-1-20 10:41:00

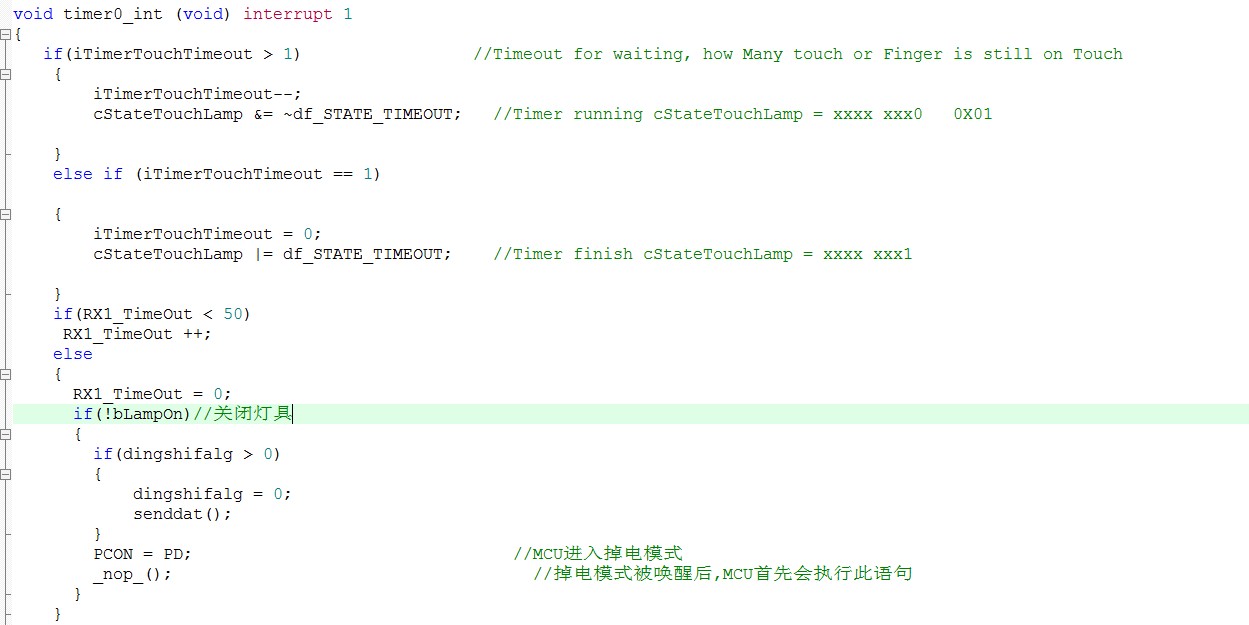

AI8H1K08单片机设置PCON = PD进不了低功耗
用了中断2和串口唤醒，当灯具关闭后，定时器设置2S后进入低功耗，但是没起作用，
调光口：
PWM1N P1.1
PWM2N P1.3
PWM3N P1.5

Debu*** · 发表于 2025-1-20 11:21:08

使用闲置或无影响IO
PCON = PD改为让该IO输出信号
先检查程序是否可以正确运行到这里
先排除逻辑错误

王*** · 发表于 2025-1-20 11:21:42

如果进入省电模式前串口还没有完成接收的话，有可能会被串口接收立刻唤醒。
可以尝试给PD进入条件加入等待串口发送完毕，然后再试一下

jol*** · 发表于 2025-1-20 11:26:45

王*** 发表于 2025-1-20 11:21
如果进入省电模式前串口还没有完成接收的话，有可能会被串口接收立刻唤醒。
可以尝试给PD进入条件加入等 ...

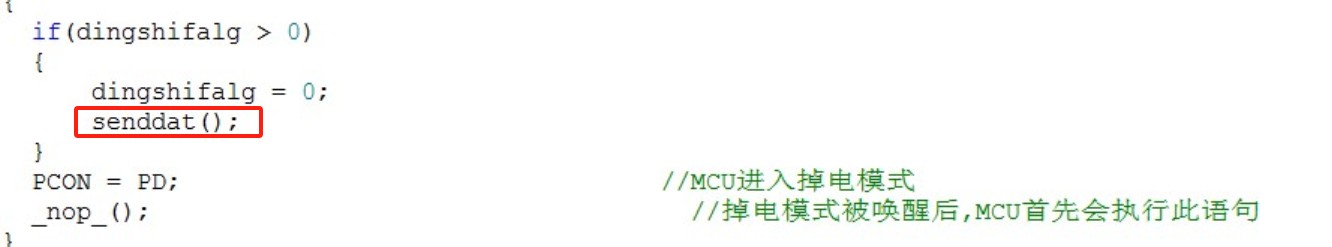

测试过，屏蔽senddat()程序也无法进入低功耗

jol*** · 发表于 2025-1-20 11:31:22

Debu*** 发表于 2025-1-20 11:21
使用闲置或无影响IO
PCON = PD改为让该IO输出信号
先检查程序是否可以正确运行到这里

测试过，程序可以执行到这里，最开始没用串口时候可以进入低功耗，后面用了串口发送接收发现进不了，但是把senddat()屏蔽也无法进入，不知道什么原因

Debu*** · 发表于 2025-1-20 11:32:31

jol*** 发表于 2025-1-20 11:31
测试过，程序可以执行到这里，最开始没用串口时候可以进入低功耗，后面用了串口发送接收发现进不了，但是 ...

检查是否进入掉电模式后又被立即唤醒

jol*** · 发表于 2025-1-20 14:08:30

Debu*** 发表于 2025-1-20 11:32
检查是否进入掉电模式后又被立即唤醒

好的谢谢

Lkck*** · 发表于 2025-1-20 14:18:54

把senddat()和串口的相关代码都贴出来
定时器中断优先度比串口高
所以在定时器中断内运行代码时
单片机不会响应串口中断
在代码不全的情况下
盲猜试试在PCON = PD;之前
先清掉TI和RI

vb2*** · 发表于 2025-1-22 23:03:31

之前我有个断电也是，能进入掉电模式，但是马上又起来了，
后面发现是程序问题
