发表于 2025-1-24 09:29:29
|
显示全部楼层
学习打卡第6天，今天学习定时器中断，直接上作业。
#include "ai8051u.h" //调用头文件
#include "stc32_stc8_usb.h" //调用头文件
#include "intrins.h" //d调用头文件

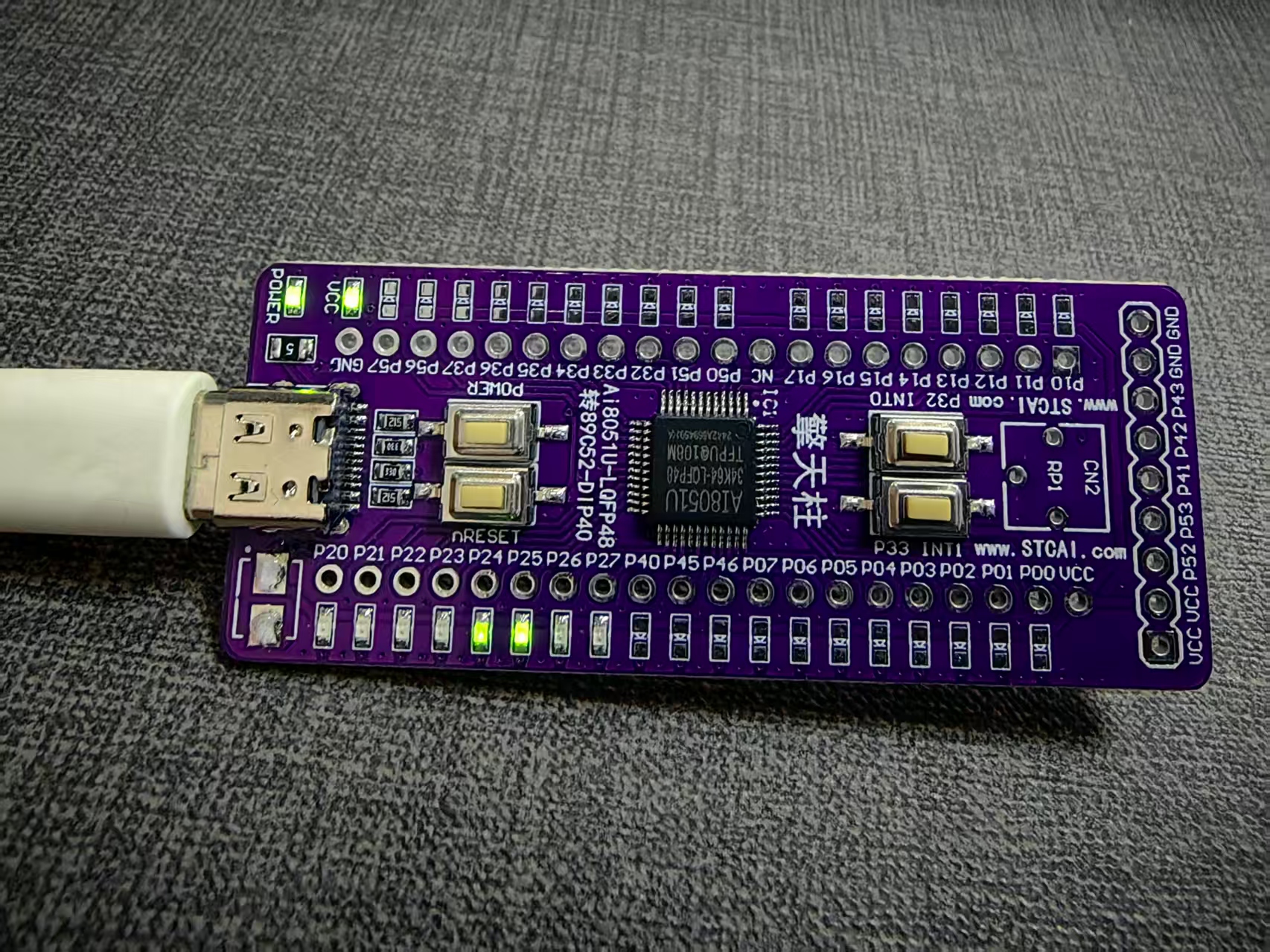

//注意：擎天柱的LED端口在P2，且没有三极管的电源控制，所以只要控制P2端口即可，按键通用，本节课程的其余内容均通用！
#define u8 unsigned char //8位无符号变量（0-255）
#define u16 unsigned int //16位无符号变量（0-65535）
u8 state = 0; //初始状态
u8 Run_State = 0; //运行状态
u8 gongde=0; //功德
u8 tt=0; //判断运行是否到规定时间
char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";
void Delay20ms(void) //@24.000MHz Delay20ms();
{
unsigned long edata i;
_nop_();
_nop_();
i = 119998UL;
while (i) i--;
}
void Timer0_2SInit(void) //2秒@12.000MHz
{
TM0PS = 0x1E; //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
AUXR &= 0x7F; //定时器时钟12T模式
TMOD &= 0xF0; //设置定时器模式
TL0 = 0xFC; //设置定时初始值
TH0 = 0x03; //设置定时初始值
TF0 = 0; //清除TF0标志
TR0 = 1; //定时器0开始计时
ET0 = 1; //使能定时器0中断
}
void Timer0_1SInit(void) //1秒@12.000MHz
{
TM0PS = 0x0F; //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
AUXR &= 0x7F; //定时器时钟12T模式
TMOD &= 0xF0; //设置定时器模式
TL0 = 0xDC; //设置定时初始值
TH0 = 0x0B; //设置定时初始值
TF0 = 0; //清除TF0标志
TR0 = 1; //定时器0开始计时
ET0 = 1; //使能定时器0中断
}
void main(void)
{
int count=1; //按键计数变量
WTST = 0; //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
EAXFR = 1; //扩展寄存器(XFR)访问使能
CKCON = 0; //提高访问XRAM速度
P0M1 = 0x00; P0M0 = 0x00;
P1M1 = 0x00; P1M0 = 0x00;
P2M1 = 0x00; P2M0 = 0x00;
P3M1 = 0x00; P3M0 = 0x00;
P4M1 = 0x00; P4M0 = 0x00;
P5M1 = 0x00; P5M0 = 0x00;
P6M1 = 0x00; P6M0 = 0x00;
P7M1 = 0x00; P7M0 = 0x00;
usb_init(); //USB CDC 接口配置
IE2 |= 0x80; //使能USB中断
EA = 1; //IE |= 0X80;
P40 = 0;
while (DeviceState != DEVSTATE_CONFIGURED); //等待USB完成配置
while(1)
{
if (bUsbOutReady) //如果接收到了数据
{
//USB_SendData(UsbOutBuffer,OutNumber); //发送数据缓冲区，长度（接收数据原样返回, 用于测试）
usb_OUT_done(); //
}
if( P32 == 0 ) //判断P32按钮1是否按下
{
Delay20ms(); //延时20ms消抖
if( P32 == 0)
{
Run_State = !Run_State; //运行状态取反
if( Run_State==1 ) //运行
{printf("双倍功德时间\r\n");
}
else
{
printf("单倍功德时间\r\n");
}
while( P32 == 0 ); //等待P32松开
}
}
if( P33 == 0 ) //判断P33按钮2是否按下
{
Delay20ms(); //延时20ms消抖
if( P33== 0&& tt==0 )
{
if( Run_State==1 ) //运行
{
gongde+=2;
printf("功德+2 当前功德：%d\r\n",(int)gongde);
P20 = 0;
Timer0_2SInit();
tt=1;
}
else
{
gongde+=1;
printf("功德+1 当前功德：%d\r\n",(int)gongde);
P20 = 0;
Timer0_1SInit();
tt=1;
}
while( P33 == 0 ); //等待P33松开
}
}
}
}
void Timer0_Isr(void) interrupt 1 //3秒执行一次
{
P20 = 1;
TR0 = 0; //定时器0关闭
tt=0;
}
TT的作用是防止时间没有到1秒或2秒时再次按下P33重新计时，导致亮灯时间不对。欢迎大家指正！ |
|
