32G12K128, Ucap引脚为0.5V是什么原因？

dgd***

使用32G12K128芯片，发现有些板子上电后Ucap引脚是0.5V，此时D+/D-都是低，USB不能识别，不能通过USB进行烧录程序。有些板子开始是正常的，烧了几次程序后，就出现这个现象，P3.2接低再上电，usb也不能再识别出来。

可以告知这问题怎么解决么？

神***

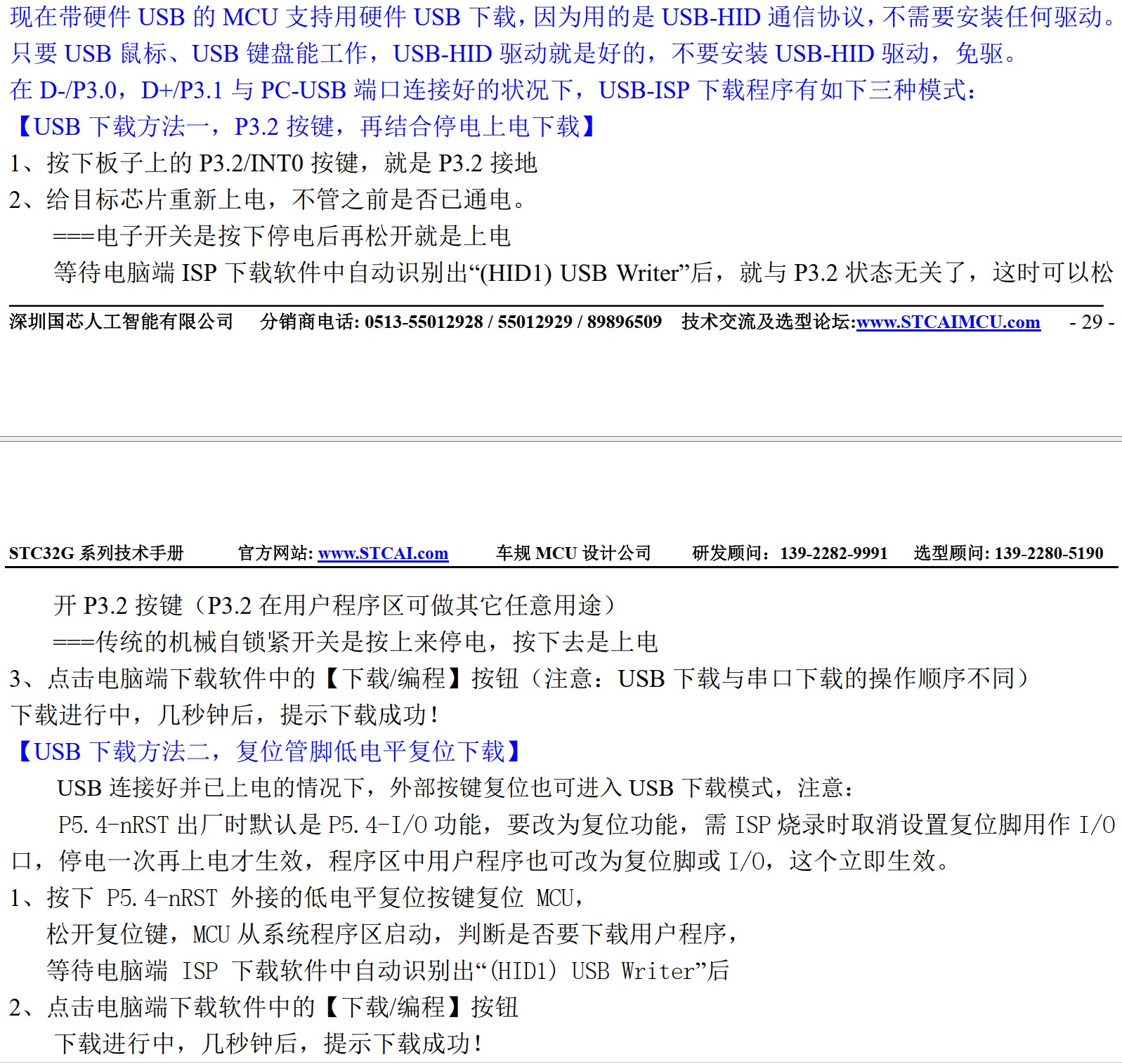

USB功能打开，UCAP = 3.3V
===USB程序没执行开USB的功能，则 UCAP部分不会输出3.3V

dgd***

神*** 发表于 2025-1-19 14:32
USB功能打开，UCAP = 3.3V

对，正常能连接USB的片这个脚都是电源电压；
今天手上这块板子，上午都可以正常USB下载，刚刚就不行了；
假设是程序问题，那P3.2接低再上电应该要USB能识别，但是不行。
前天也发帖来求助，是芯片上板后，USB一次都不能识别，UCAP引脚是0.5V。
请问，芯片当前这样的状态，是否坏了？用STC-USB Link1D可以去下载么？

hea***

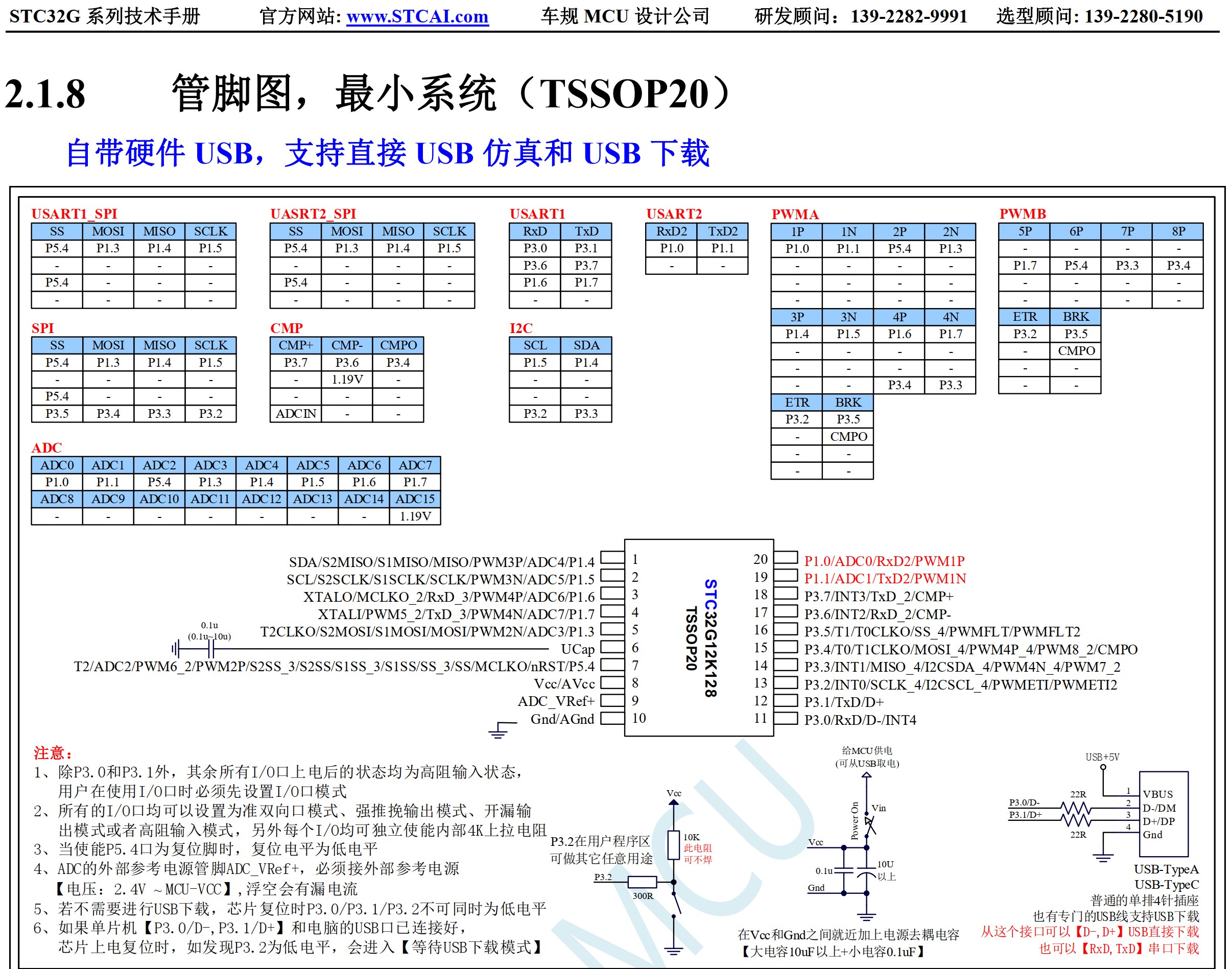

Ucap外围接的什么电路？电容是否是正品？

dgd***


Debu***

怀疑是硬件问题，看看PCB图或实物图
试试更换UCAP电容
试试UCAP强制通3.3V电看看有无异常发热，并测一下电流

dgd***

Debu*** 发表于 2025-1-19 15:32

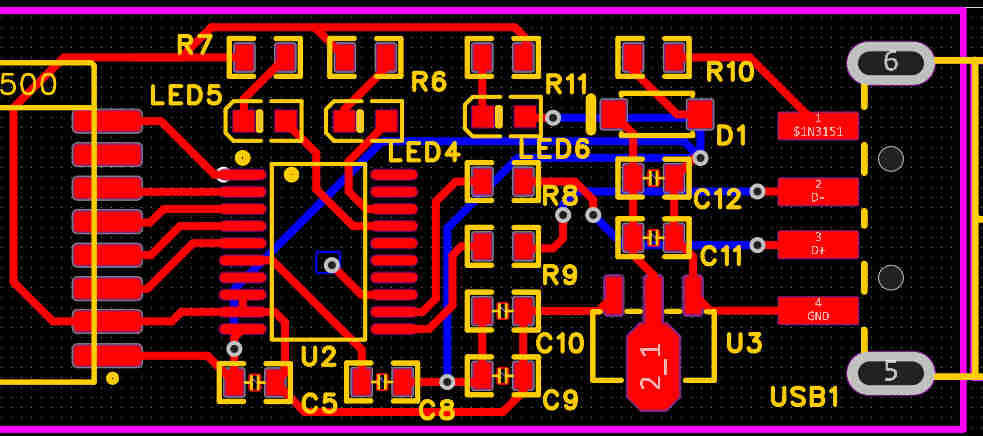

怀疑是硬件问题，看看PCB图或实物图
试试更换UCAP电容
试试UCAP强制通3.3V电看看有无异常发热，并测一下电 ...

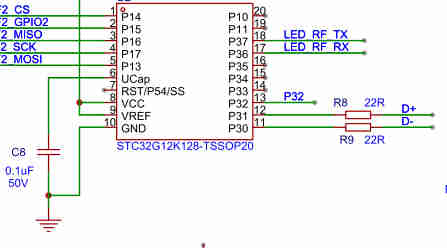

请帮忙看看，谢谢了

dgd***

Debu*** 发表于 2025-1-19 15:32
怀疑是硬件问题，看看PCB图或实物图
试试更换UCAP电容
试试UCAP强制通3.3V电看看有无异常发热，并测一下电 ...

换了4.7uF，10uF都不行，原来是0.1uF。
把电源接在Ucap脚的电容上，电压是电源电压，usb电流小于10mA，usb不识别；P3.2接地再上电，USB也不能识别。

神***

Debu***

dgd*** 发表于 2025-1-19 16:05
换了4.7uF，10uF都不行，原来是0.1uF。
把电源接在Ucap脚的电容上，电压是电源电压，usb电流小于10mA，us ...

GND大面积铺铜，电源加粗
检查单片机VCC电压是否正常（R10阻值？或焊PPTC过流保护？D1压降过大？U3工作状态异常？）
试试串口下载行不行（排除一下供电问题）
R10和D1可以短路掉，没用，压降过大会导致U3工作状态不正常，USB连接器也不存在接反的可能
