小白学单片机记录之画图、打板、焊接、点灯

wangxi***

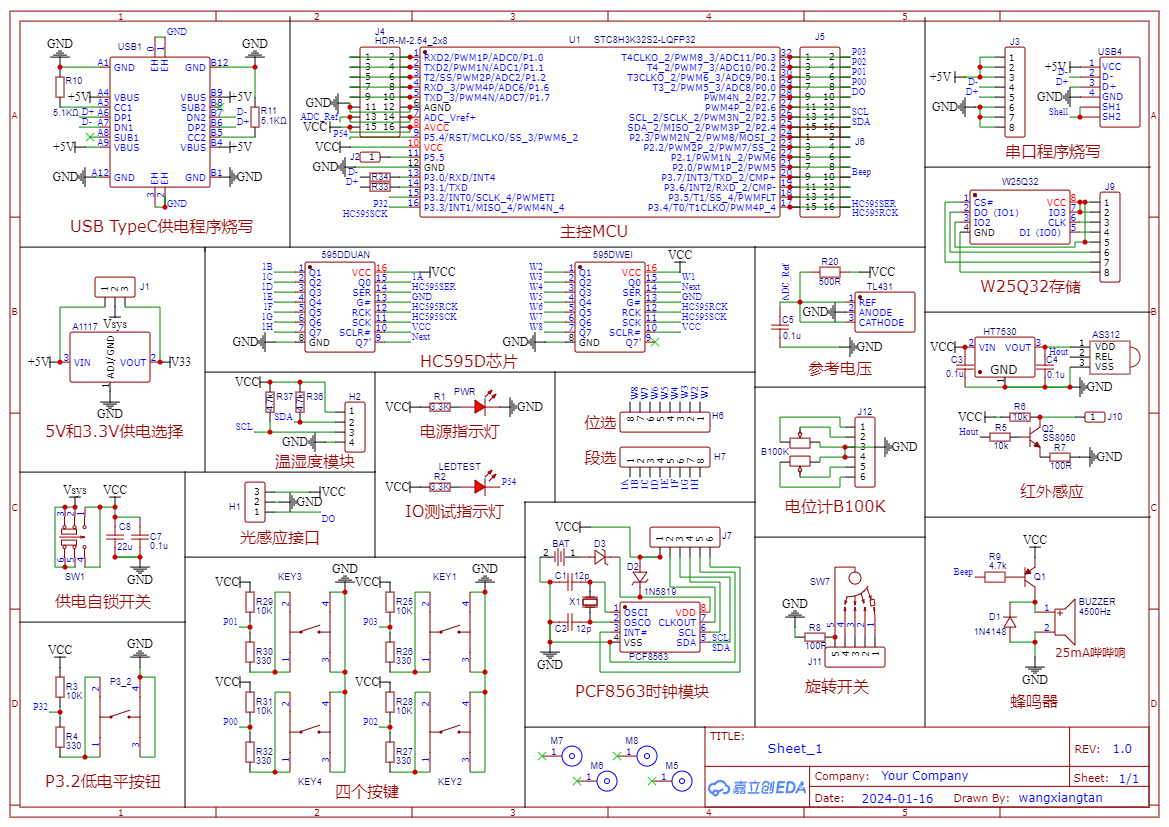

先画个图：

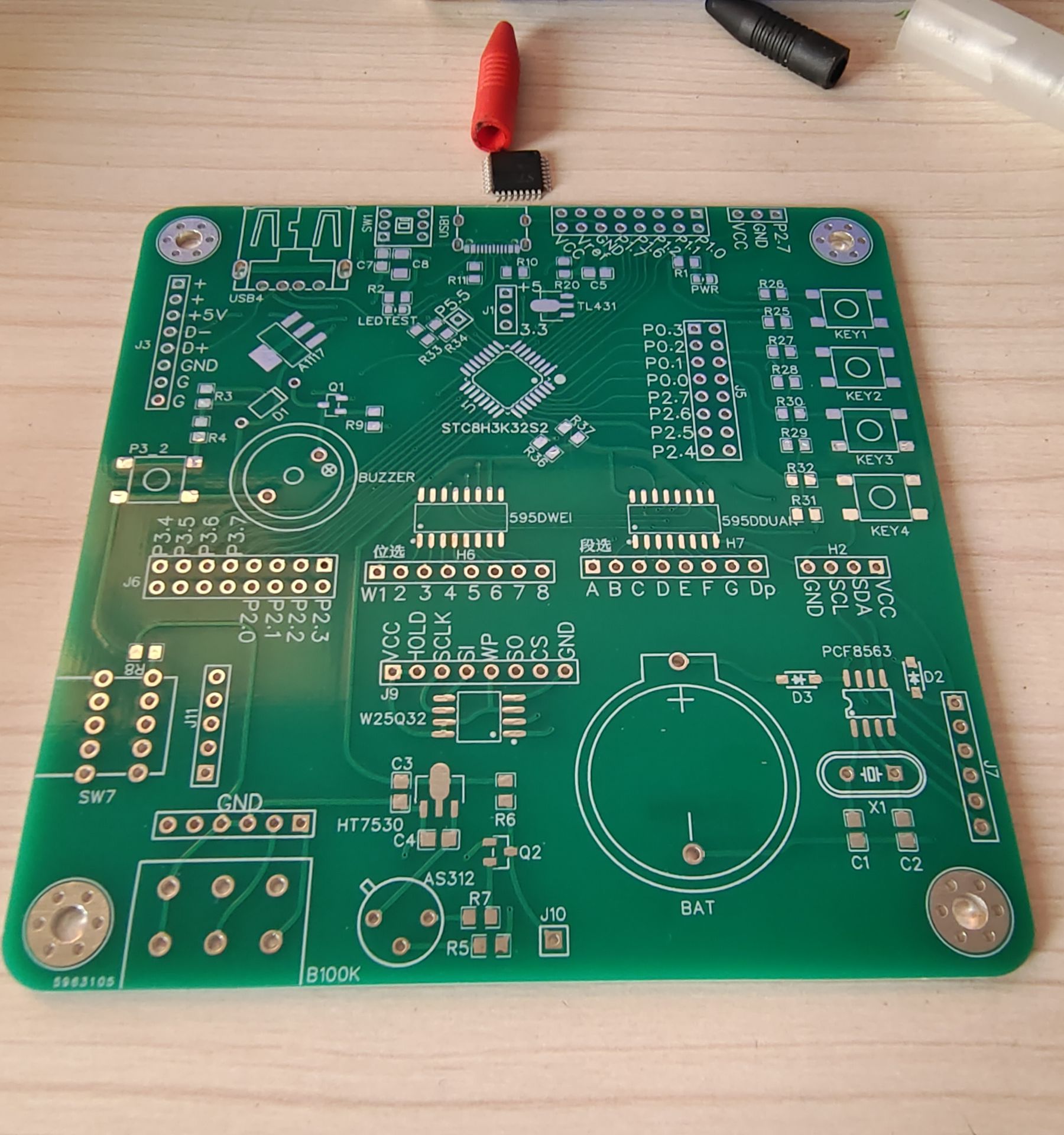

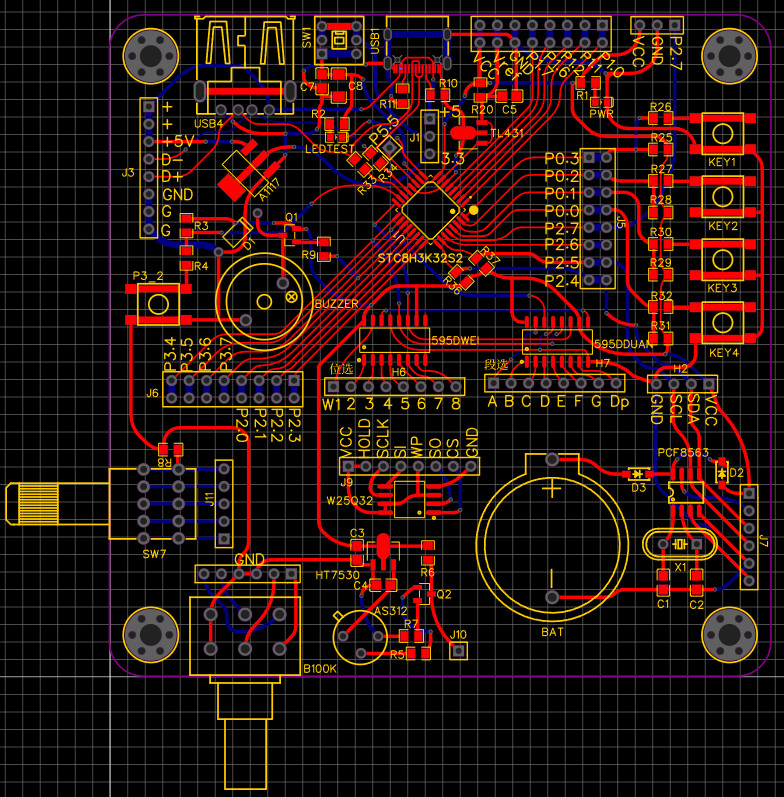

再画个板：


这次用的某配，一月一次免费打板，三块：


（这次学了乖，先测量板子本身typeC处电阻和typeC口本身针脚间电阻，避免上次的
情况再次出现：最后败给了TypeC接口）

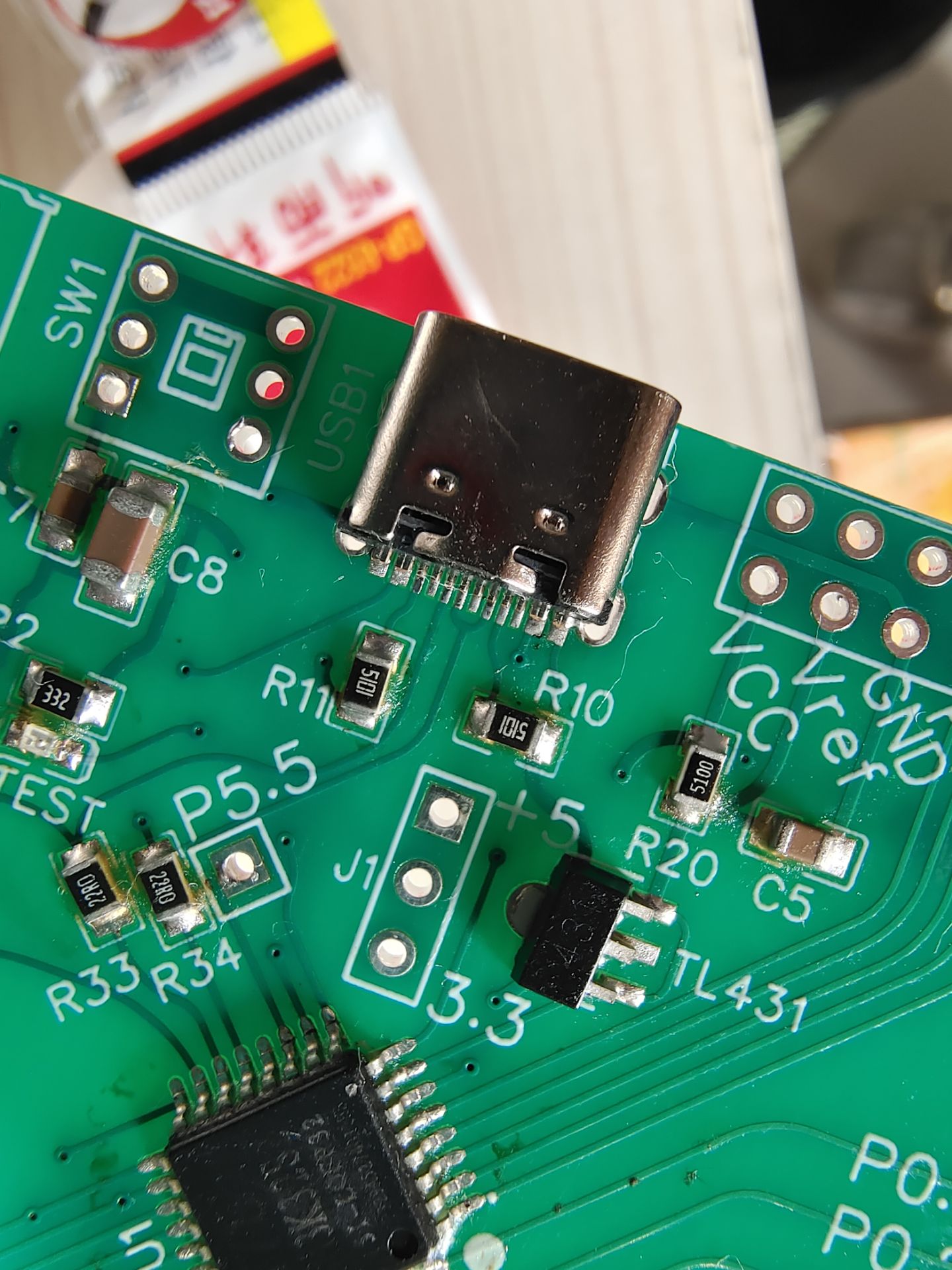

焊盘上锡后，把元件拿助焊膏糊上去：


注意焊盘上锡一定要少，特别是typeC口、MCU，后面上锡容易，去掉可就麻烦了；
还要确认LED放的方向是否正确。

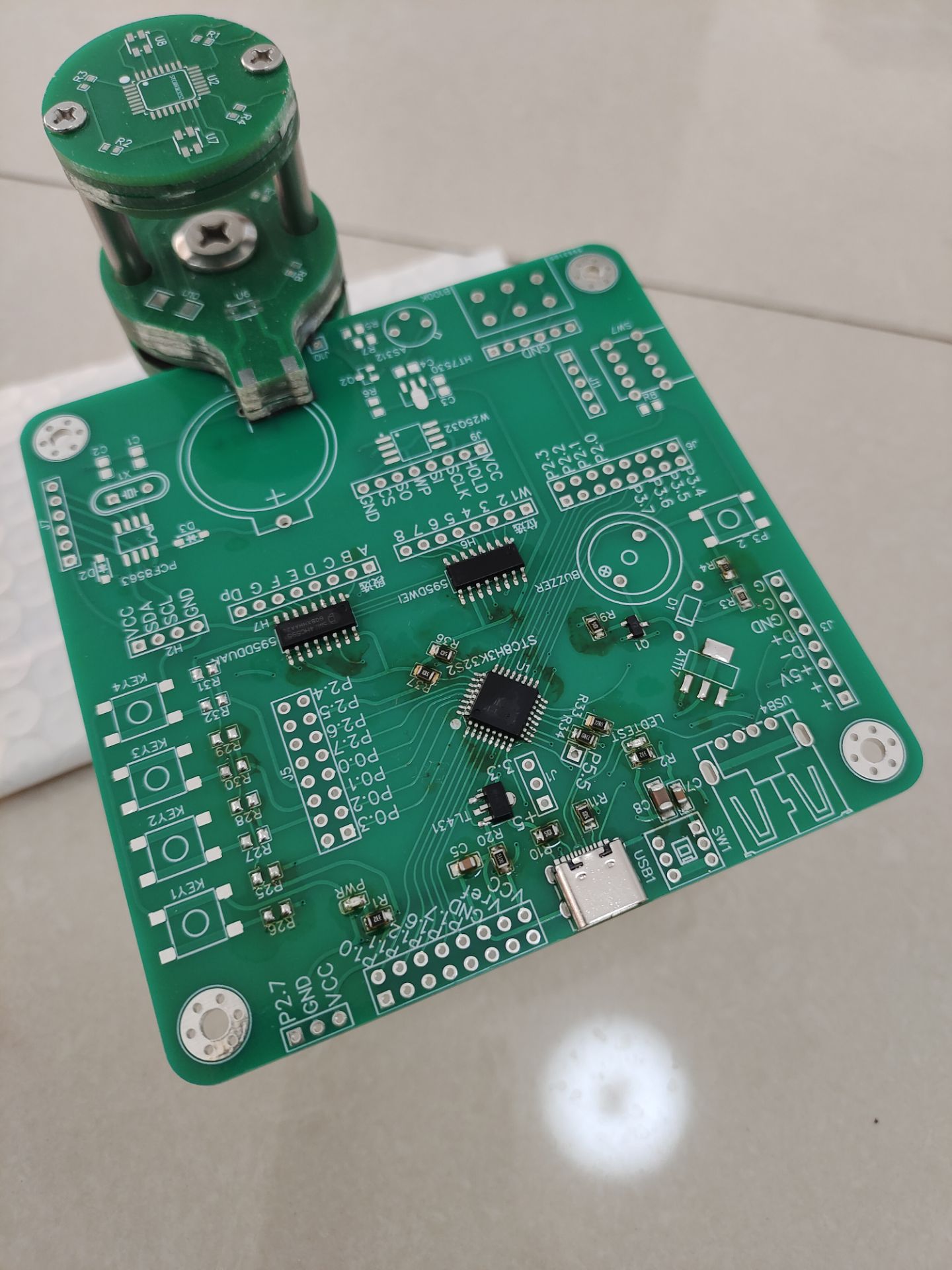

然后上铁板烧：




像炒菜一样，但要注意火候。
为毛元件不会自动归位啊？上次还会自动归位呢。
正拿镊子拨乱反正呢，哎呦我次奥，火候过了，板子快烤黄了，赶紧端锅。

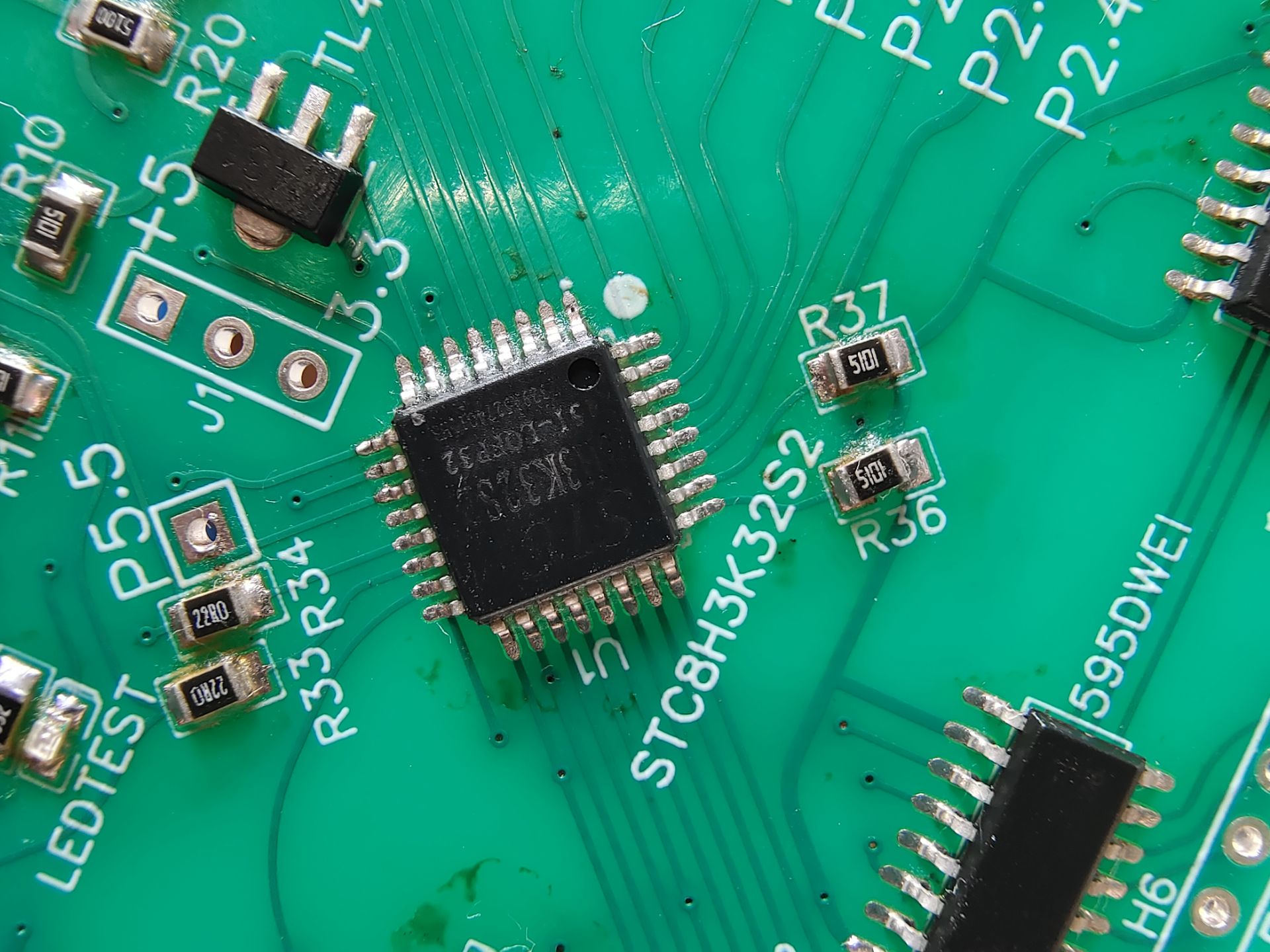

MCU有点歪，又放上去热了一下。

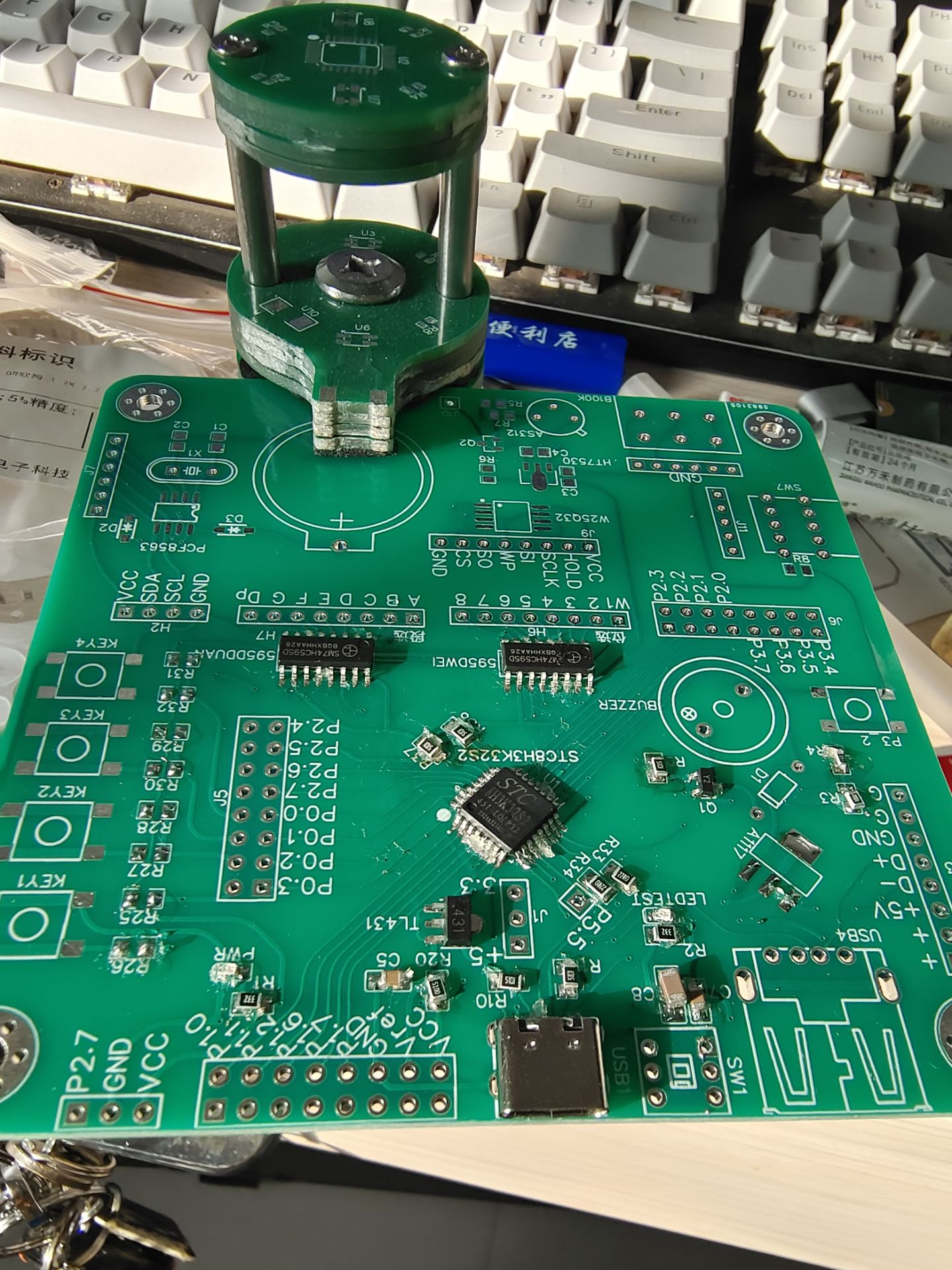

然后检查焊接情况：






拿万用表测量电源、地、D+、D-之间有无短路。
然后补齐开关、程序烧写排针，上电。
测量MCU供电是否正常，

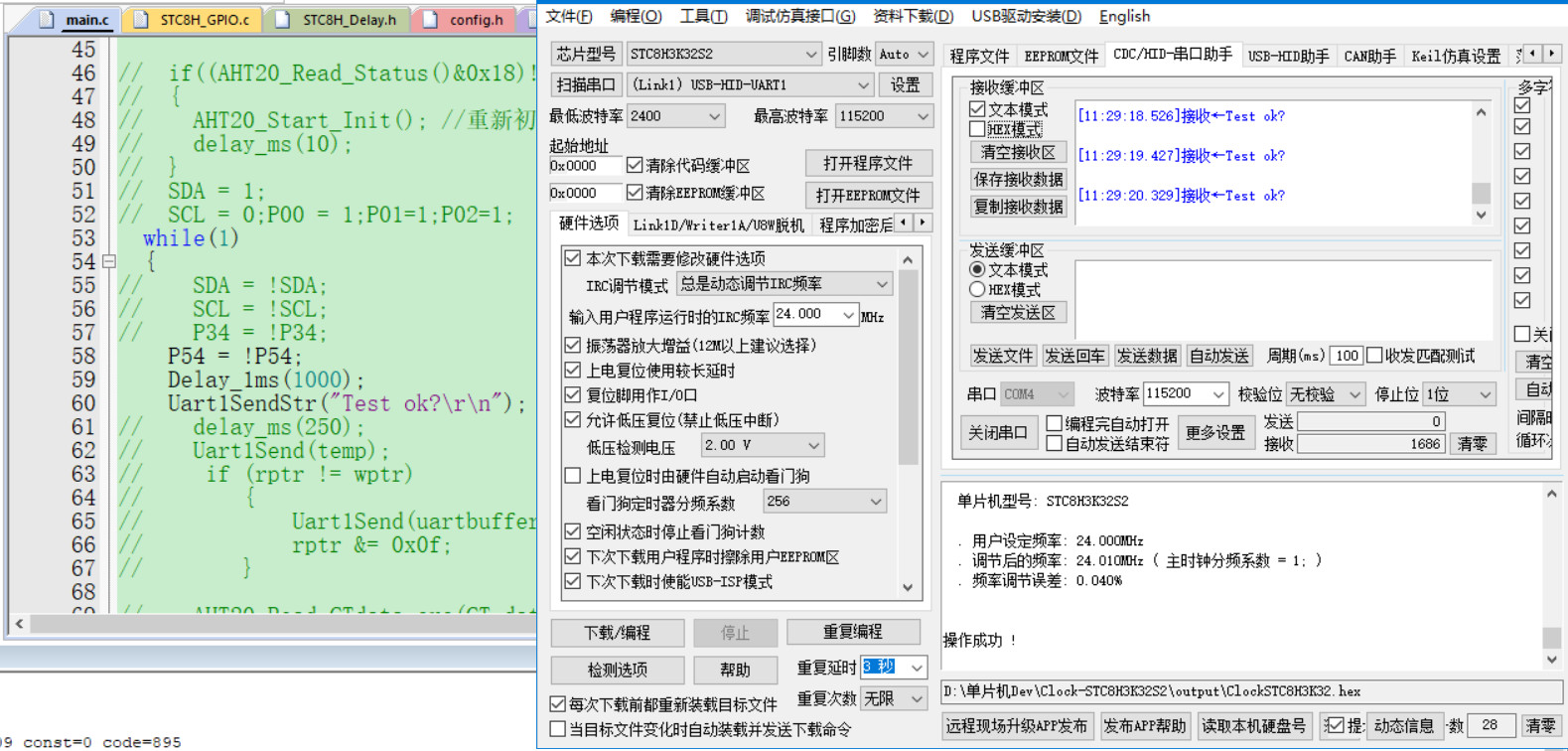

找个程序，拿出一箭双雕烧进去，LED咋不闪呢，串口都正常了：

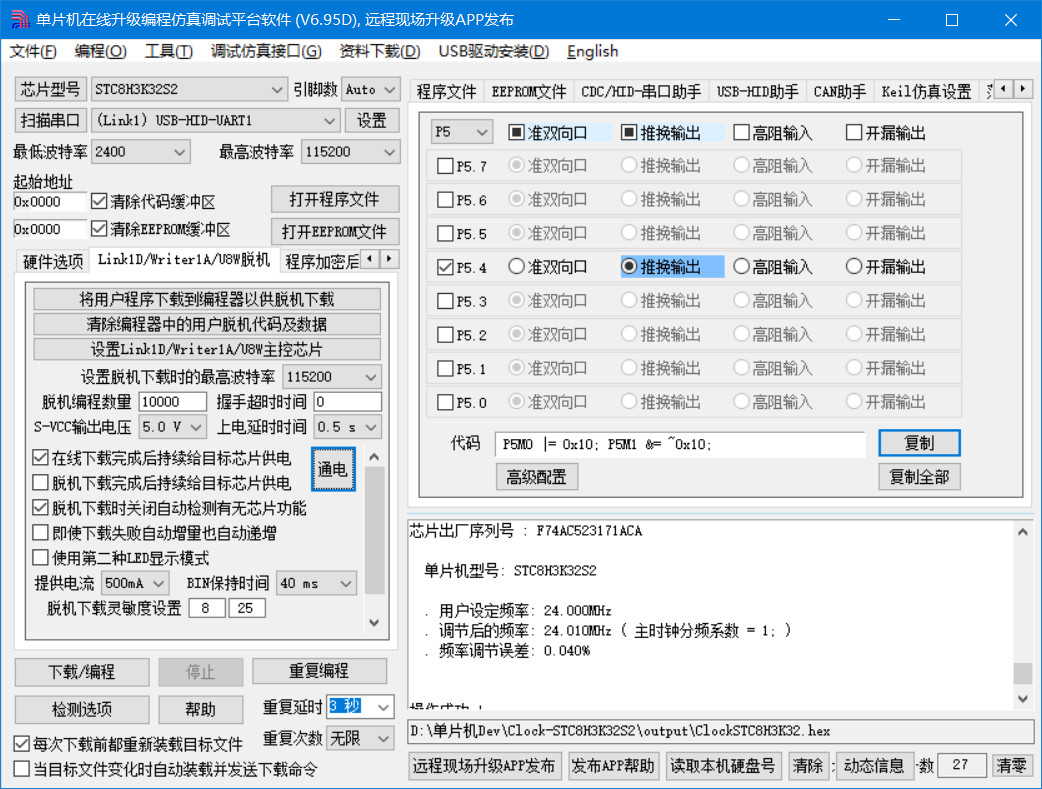

烧个STC-ISP里面的例程，正常闪。奥，测试LED的IO模式忘了配了：


改好模式，正常闪了：
