一起做T12电烙铁@Ai8051U，PID应用：可以电池供电，小巧便携，几秒钟升温即可熔锡使用

梁***

zhu*** 发表于 2025-2-19 13:16
这个教程真好. T12如果要更换其他类型的烙铁头咋办.

更换其他类型的烙铁头，要调整PID参数来适配，测温方式要根据其传感器修改，即可。

vfmf***

rayr***

谢谢，正好需要。

gaod***

真心不错。

黎明***

spring***

不知是否开源程序呢，呵呵

梁***

spring*** 发表于 2025-2-21 17:25
不知是否开源程序呢，呵呵

主楼的程序压缩文件没看到吗？

手机刷***

这个真是太好了

mfk***

梁工，电池的话，您用的是什么样的电池？如果用一节3.7的进行升压到20V后可以吗？

梁***

mfk*** 发表于 2025-2-26 16:29
梁工，电池的话，您用的是什么样的电池？如果用一节3.7的进行升压到20V后可以吗？
...

用一节3.7V的电池升压到20V，理论上可以，但是你要满足几个条件：容量要足够大，内阻要足够低，20V时启动电流大约2.5A，你得有3A的供电能力，哪怕按90%效率，则电池功率=20*3/0.9=66.7W，电池电流=66.7/3.7=18A, 所以你的电池必须是非常低内阻的，升压电路要用同步整流的。

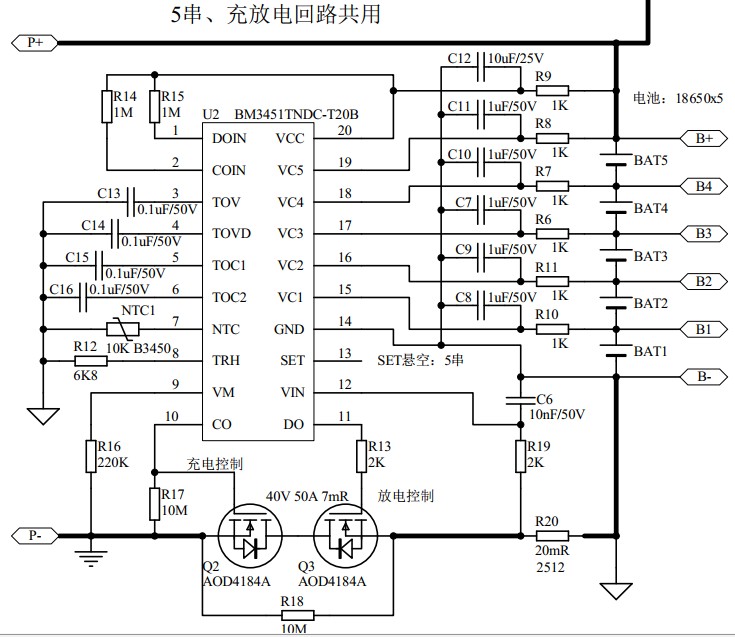

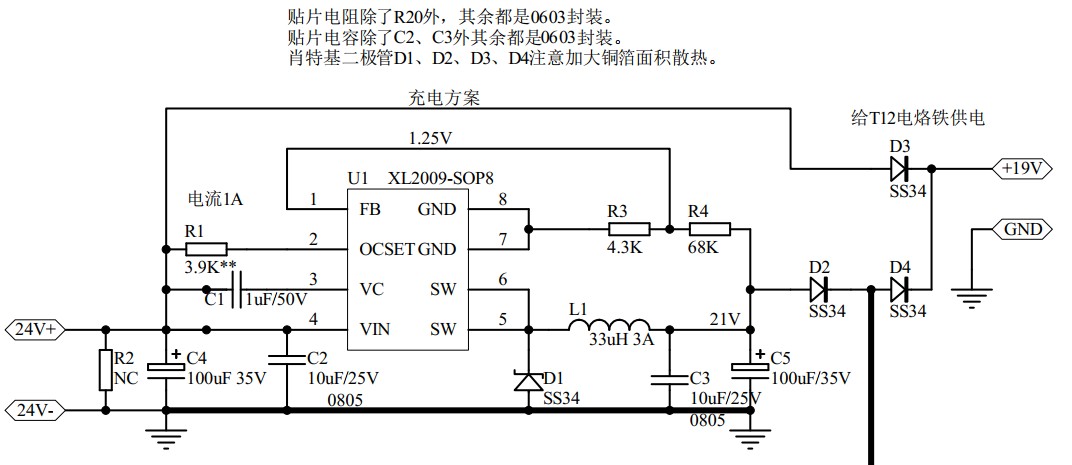

我使用5节18650电池串联，2600mAH的（我买的东磁A品电池，容量不虚标），200度焊接一般的贴片零件，恒温后功率8~10W，电流0.5~0.6A，可以连续使用3~4个小时。充电及电池保护电路如下：




T12-数控电烙铁-电池供电保护电路.pdf (70.32 KB, 下载次数: 190)

2025-2-27 09:54 上传

点击文件名下载附件
