一起做T12电烙铁@Ai8051U，PID应用：可以电池供电，小巧便携，几秒钟升温即可熔锡使用

liushi***

梁工，你的编码器检测的原理什么呀？没有看明白，烦请给我讲一下，谢谢

梁***

liushi*** 发表于 2025-6-20 17:19
梁工，你的编码器检测的原理什么呀？没有看明白，烦请给我讲一下，谢谢

检测一相的下降沿，看另一相的电平确定转向。

liushi***

梁*** 发表于 2025-6-21 00:10
检测一相的下降沿，看另一相的电平确定转向。

谢谢，梁工回复，我的意思我想知道一下你的程序中检测的大概思路？谢谢

梁***

liushi*** 发表于 2025-6-21 12:19
谢谢，梁工回复，我的意思我想知道一下你的程序中检测的大概思路？谢谢 ...

去掉3次采样抗干扰的语句，下面就是检测流程：
SW_tmp0 = P3 & 0xc0;          //读入编码器AB相电平
SW_tmp = (SW_tmp ^ SW_tmp0) & SW_tmp;     //检测下降沿
if((SW_tmp & 0x80) != 0)           //A相下降沿出现
{
     if((SW_tmp0 & 0x40) != 0) PulseCnt++; //B相为1则顺时针转 +1
     else                                  PulseCnt--;   //B相为0则逆时针转 -1
}
SW_tmp = SW_tmp0;  //保存AB相电平

laohu***

有时间也采购零件做一个

南风***

一定要顶，非常实用，感谢版主的辛苦付出。。。。。。。。。。。。。。。。。

ccczzz***

jy007*** 发表于 2025-5-11 21:38
我也抄作业一份。

1、增加了脚踏开关。

成本投入？元，谢谢。

ccczzz***

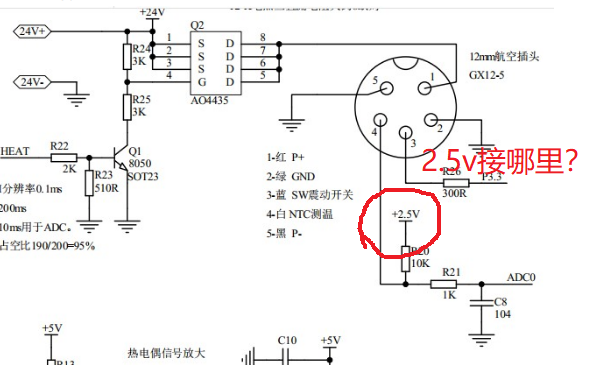

梁工，这个+2.5v接哪里？谢谢。

梁***

ccczzz*** 发表于 2025-6-23 10:41
梁工，这个+2.5v接哪里？谢谢。

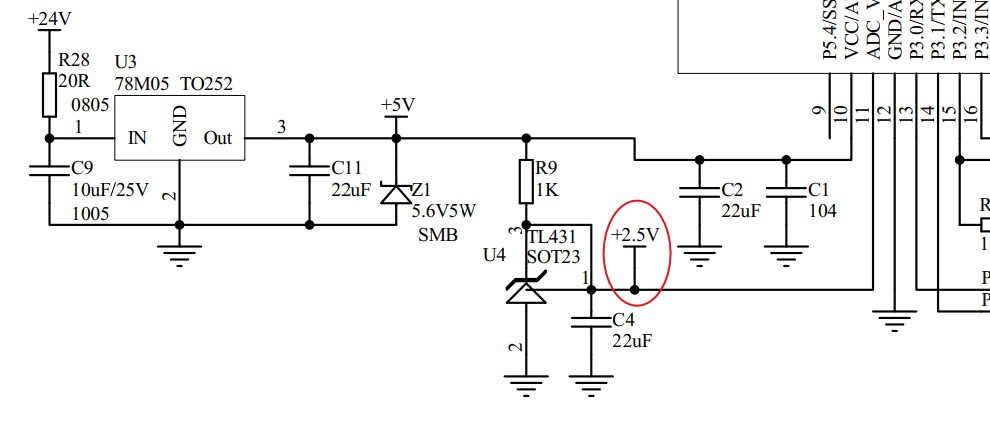

整理原理图时网络去掉了，已经补上，可以重新下载文件。

ccczzz***

梁*** 发表于 2025-6-23 11:38
整理原理图时网络去掉了，已经补上，可以重新下载文件。

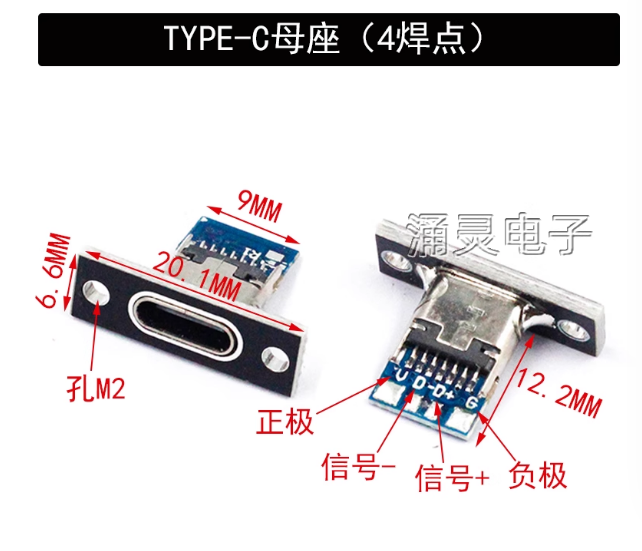

这种type-c 接口能直接用吗？

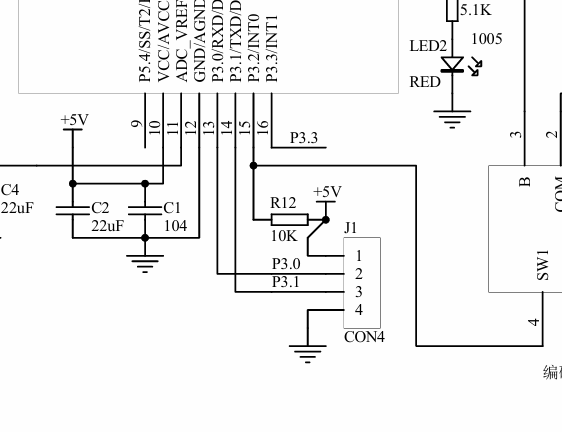

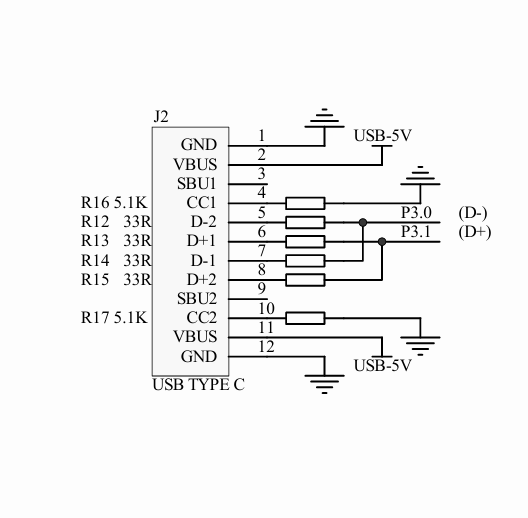

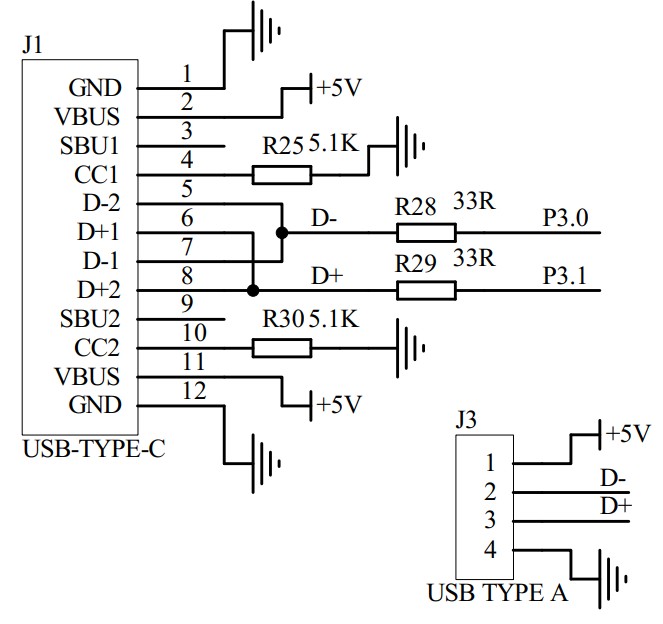

P3.0接D-,P3.1接D+,电阻要接吗？要-5v？




谢谢。
