【求助帖】CDC串口和配置掉电模式有冲突吗？

电子***


      是否配置了CDC虚拟串口，就不能使用低功耗了？

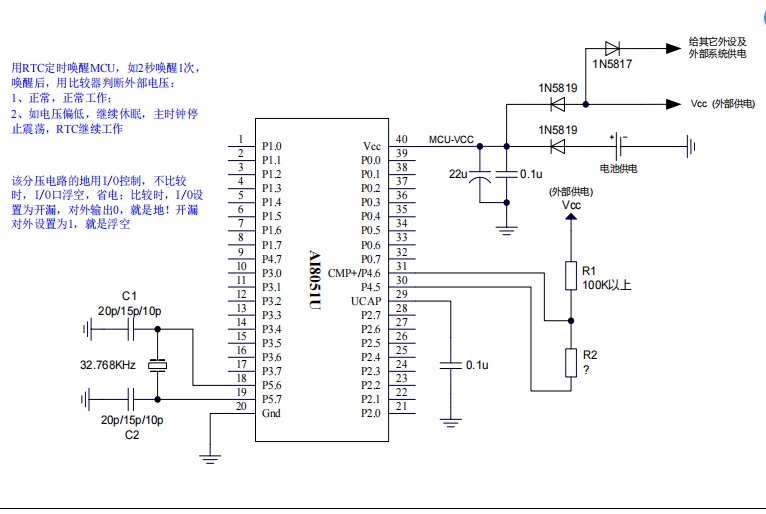

        我项目上需要用到RTC时钟，刚好STC新出的有这个功能。 拿到手册看的时候，看遍所有的引脚都没有找到RTC的电源引脚（其他单片机都有RTC单独的供电口）。 在仔细看手册图纸，RTC也是通过VCC供电，单独的2条供电线路汇流到VCC，电池是外部电源端开后继续给MCU供电，  通过比较器去判断外部电源是否断开，如果断开就配置为低功耗节能模式........     说实话，真的有点繁琐，要是能够将其中1个IO口配置为RTC专用的电源该多好啊。

         嗯~，既然选了这个芯片那就还是用这个自带的RTC功能吧，先尝试配置为掉电模式，结果调了一下午，始终MCU一直在运行，没有进入省电状态，查看了唤醒的那些条件，也没有使用到。

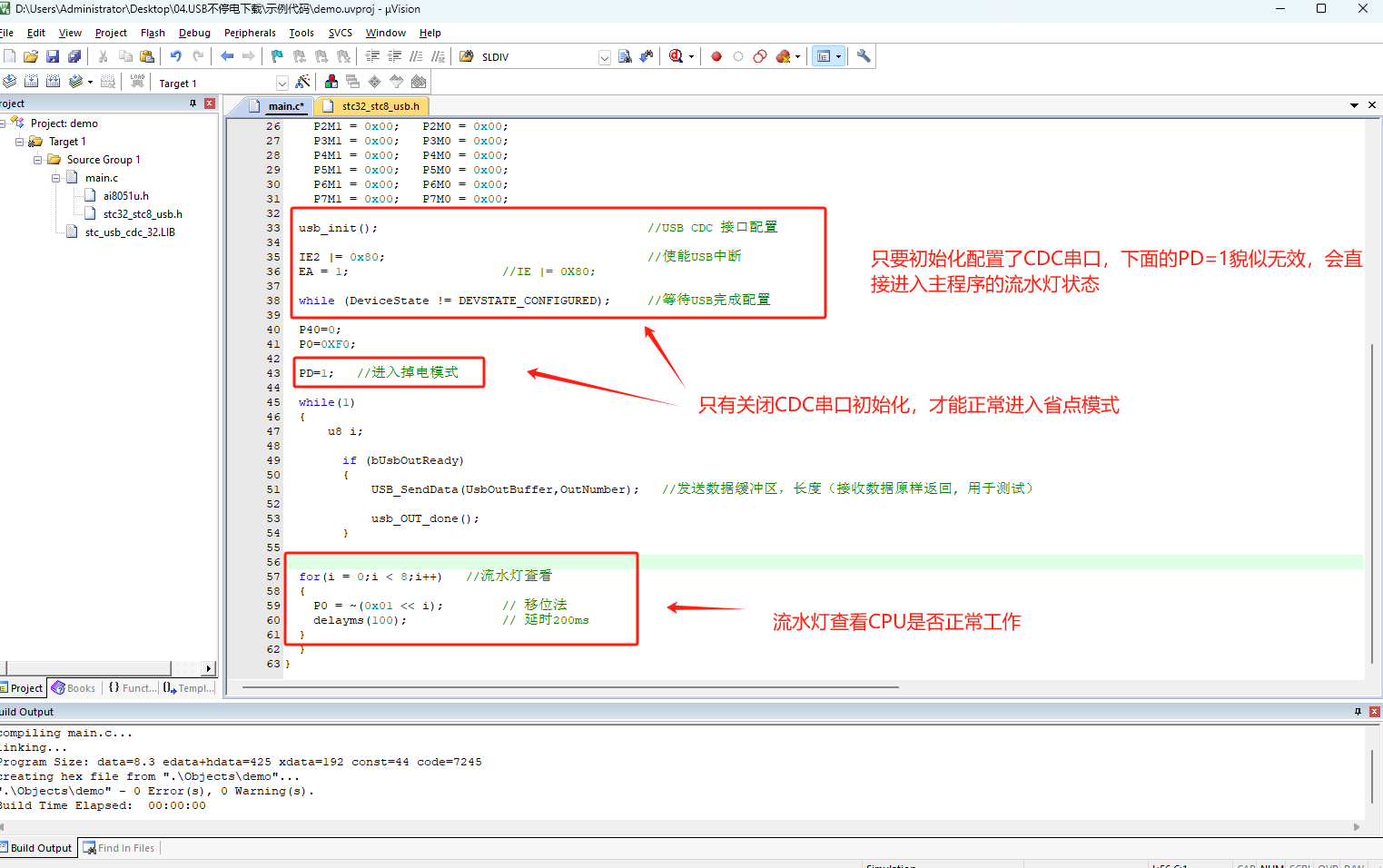

      然后使用排除法，找了聪哥的CDC串口例程改，    在初始化就增加一句 进入掉电模式低功耗也不行。为什么呢，请指点一下。    尝试了必须将CDC初始化删掉了，才能进入低功耗，通过下面例程，如果成功进入低功耗时LED灯只亮4个，如果未进入低功耗会有流水灯的状态。



Debu***

USB处于工作状态还怎么低功耗，USB可是个耗电大户，48M时钟，PHY，都费电

晨***

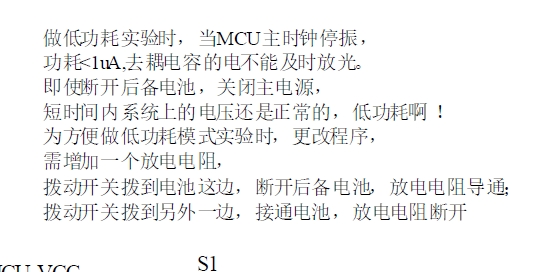

我在试验箱手册里看到这句话，会不会是电容的电没放光，所以进不了低功耗

电子***

Debu*** 发表于 2025-1-14 21:13
USB处于工作状态还怎么低功耗，USB可是个耗电大户，48M时钟，PHY，都费电

那意思是，我如果使用低功耗，无法使用USB-CDC接口了？ 正常逻辑应该是进入掉电模式哦，时钟都停止，当然也应该包含新出的USB时钟。  但是测试好像不可以。手册也没有找到相关的资料

Debu***

电子*** 发表于 2025-1-15 10:13
那意思是，我如果使用低功耗，无法使用USB-CDC接口了？ 正常逻辑应该是进入掉电模式哦，时钟都停止，当然 ...

可以都停止，USB会断开

电子***

找到一部分问题了。

进入低功耗之前要给ENUSB置0才能进入低功耗，否则掉电模式的低功耗进不去。当退出低功耗后，在将ENUSB置1.

但是现在又有一个问题，进入掉电模式后，外部中断0唤醒几次就失效了。  只要不使用USB-CDC功能，一切正常。

电子***

Debu*** 发表于 2025-1-15 10:32
可以都停止，USB会断开

正常逻辑应该是会自动断开的。 但是测试了不会断开不知道是不是封装的USB的lib文件不完善。

反正进入低功耗之前要ENUSB置0才能进入低功耗，否则掉电模式的低功耗进不去。
当退出低功耗后，在将ENUSB置1. 需要手动增加这2句代码。

Debu***

电子*** 发表于 2025-1-15 10:35
正常逻辑应该是会自动断开的。 但是测试了不会断开不知道是不是封装的USB的lib文件不完善。

反正进入低 ...

是的，必须这样的，要关闭USB功能，而且IO口模式也要设置为高阻
我一般不用lib，快速验证才会用，建议直接使用源码

电子***

戎小晨 发表于 2025-1-15 10:10
我在试验箱手册里看到这句话，会不会是电容的电没放光，所以进不了低功耗

他这个只是指的更改程序的时候用于断电复位更新程序用的，所以需要额外增加一个放电电阻，和我的问题不是一种。我是使用USB-CDC功能后，就没法进入低功耗模式。 目前既然将ENUSB置0后，虽然可以进入低功耗。但是无法唤醒。 感觉厂家提供的USB-CDC配置与低功耗有冲突。

乘风***

参考这个帖子：
关于STC8H8K64U的USB主动挂起
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=5031
(出处: 国芯技术交流网站)
