新手：求一位老师帮我看一下原理图

wuzi*** · 发表于 2025-1-13 16:13:48

新手：求一位老师帮我看一下原理图，如何上传原理图呢

so*** · 发表于 2025-1-13 16:23:54

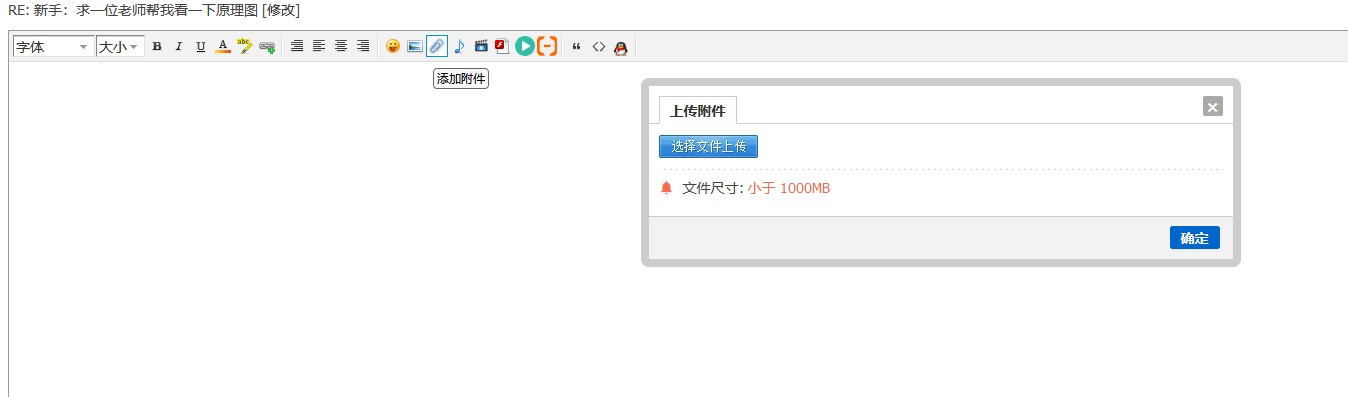

添加附件就可以上传

Ayb_*** · 发表于 2025-1-13 16:39:10

高级模式下功能多些

wuzi*** · 发表于 2025-1-13 16:41:37

wuzi*** · 发表于 2025-1-13 16:43:02

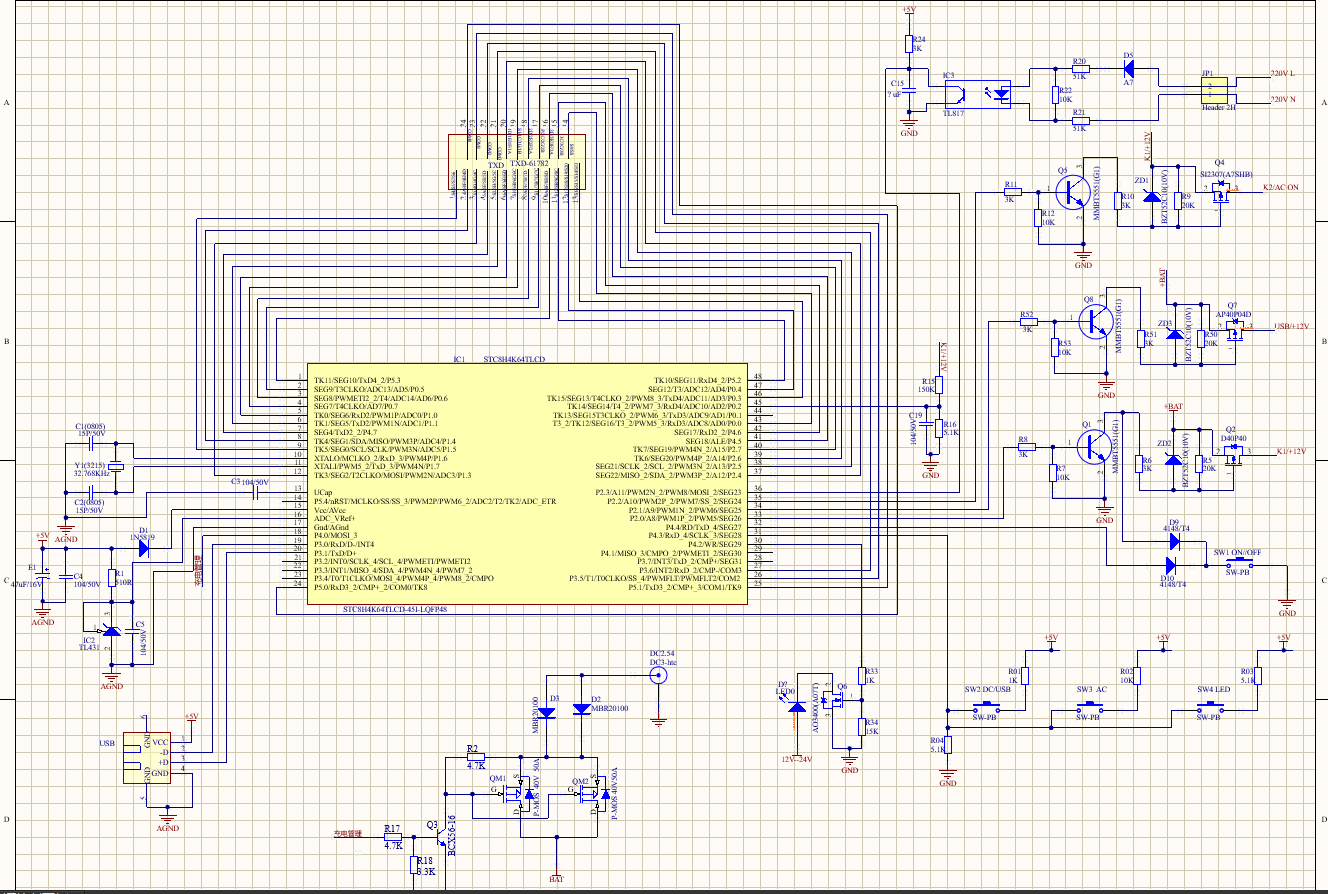

不知能不能看清

13259*** · 发表于 2025-1-13 17:39:00

没仔细看发现几个问题
1：TL431的滤波电容C5 不能用104.换成22uf
2:你的按键应该是adc检测电压实现的。但是你接到一个没有ADC功能的引脚！
其它没看

wuzi*** · 发表于 2025-1-13 18:50:17

13259*** 发表于 2025-1-13 17:39
没仔细看发现几个问题
1：TL431的滤波电容C5 不能用104.换成22uf
2:你的按键应该是adc检测电压实现的。但 ...

谢谢老师！帮我细心看一下

13259*** · 发表于 2025-1-13 19:52:36

wuzi*** 发表于 2025-1-13 18:50
谢谢老师！帮我细心看一下

不知道你电路的具体功能也不知道你画原理图的用意。没办法仔细看

wuzi*** · 发表于 2025-1-14 07:47:31

13259*** 发表于 2025-1-13 19:52
不知道你电路的具体功能也不知道你画原理图的用意。没办法仔细看

早上好！老师：
我做的是一个移动电源控制板，由于自己不会单片机和软件，所以求教老师了；

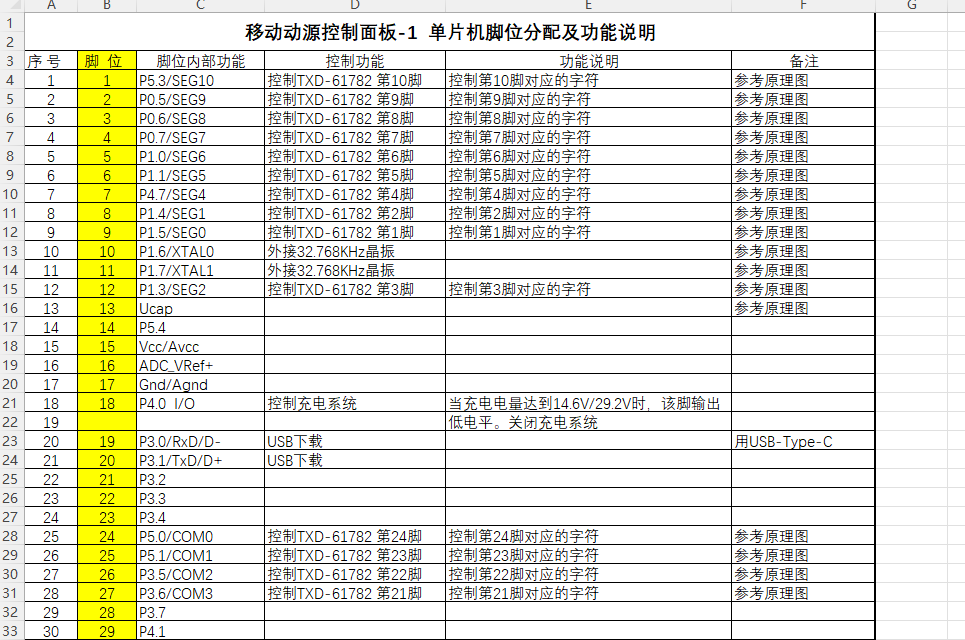

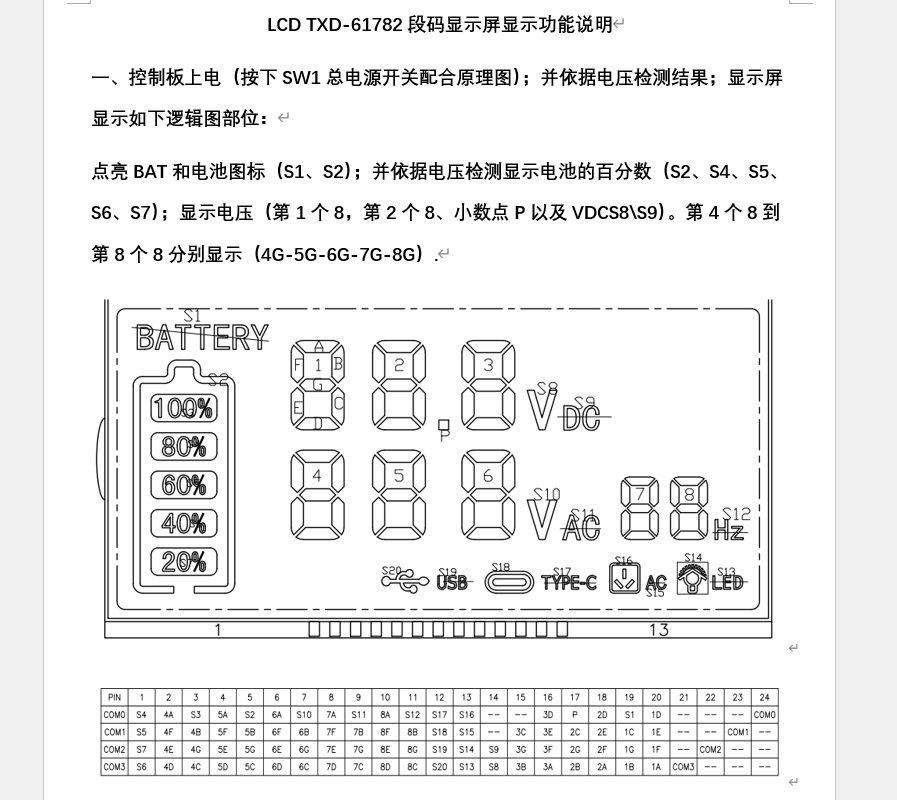

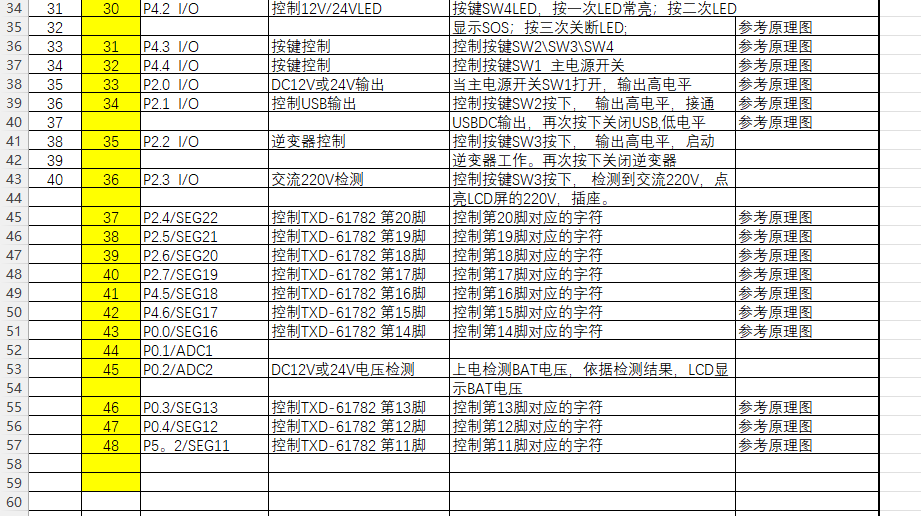

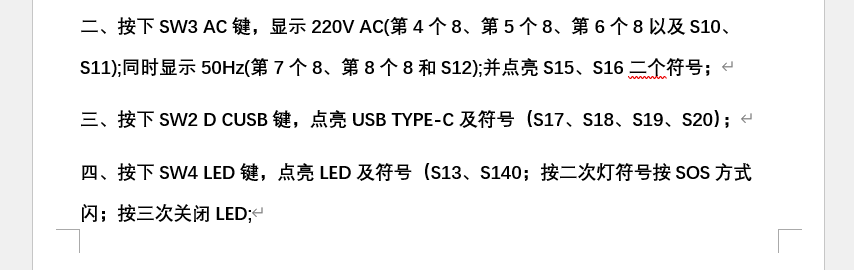

单片机选用STC8H4K64TLCD/48脚，我写了单片机脚位分配和LCD屏显示功能；
老师看一下就知道了；实现功能正在写，

wuzi*** · 发表于 2025-1-14 08:00:41

wuzi*** 发表于 2025-1-14 07:47
早上好！老师：
我做的是一个移动电源控制板，由于自己不会单片机和软件，所以求教老师了；
单片机选用ST ...
