LCD背光板，功耗太大，请教一下IO口的设置问题

lw*** · 发表于 2025-1-9 11:01:39

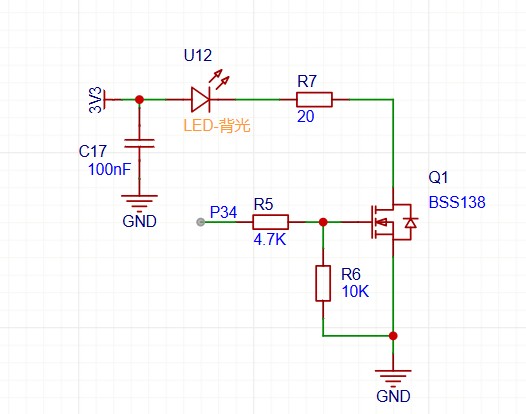

现在功耗有60ma，太大了，IO口设置的推挽输出，R7是20欧姆，太大了背光板亮度不够，IO口设置成准双向口可以吗，设置成准双向口刚烧录进去背光板不良，但是休眠唤醒后就亮了

Ayb_*** · 发表于 2025-1-9 11:34:57

准双向不行,带载能力不行

21cns*** · 发表于 2025-1-9 11:36:46

这个电路，设置成推挽和准双向口应该没多大

21cns*** · 发表于 2025-1-9 11:38:44

60mA是哪个地方的电流？

李*** · 发表于 2025-1-9 11:41:48

ULN2001不挺好用的吗

Debu*** · 发表于 2025-1-9 12:47:19

准双向肯定不行，分压后电压不够
推挽是对的
LED电流大加大R7，电阻越大电流越小
不能要电流小还要亮度高，典型的既要又要问题

lw*** · 发表于 2025-1-9 13:05:20

21cns*** 发表于 2025-1-9 11:38
60mA是哪个地方的电流？

整机的

lw*** · 发表于 2025-1-9 13:07:18

Debu*** 发表于 2025-1-9 12:47
准双向肯定不行，分压后电压不够
推挽是对的
LED电流大加大R7，电阻越大电流越小

如果必须要用准双向，那这个电路怎么改呢

Debu*** · 发表于 2025-1-9 13:41:42

lw*** 发表于 2025-1-9 13:07
如果必须要用准双向，那这个电路怎么改呢

去掉R6（背光亮时易受干扰）
或
R6改成上拉（省电模式功耗大）
没有理由必须使用准双向

21cns*** · 发表于 2025-1-9 14:25:56

背光电路极致省电：对应MCU控制口P34通过PWM调制控制亮度（P34要查一下是否支持硬件PWM），省电且增加了亮度调节控制。
