感谢AI官方 免费+包邮 的 Ai8051U 实验箱。 借此实验箱学习一下 Ai8051U 的进阶操作

toms***

toms***

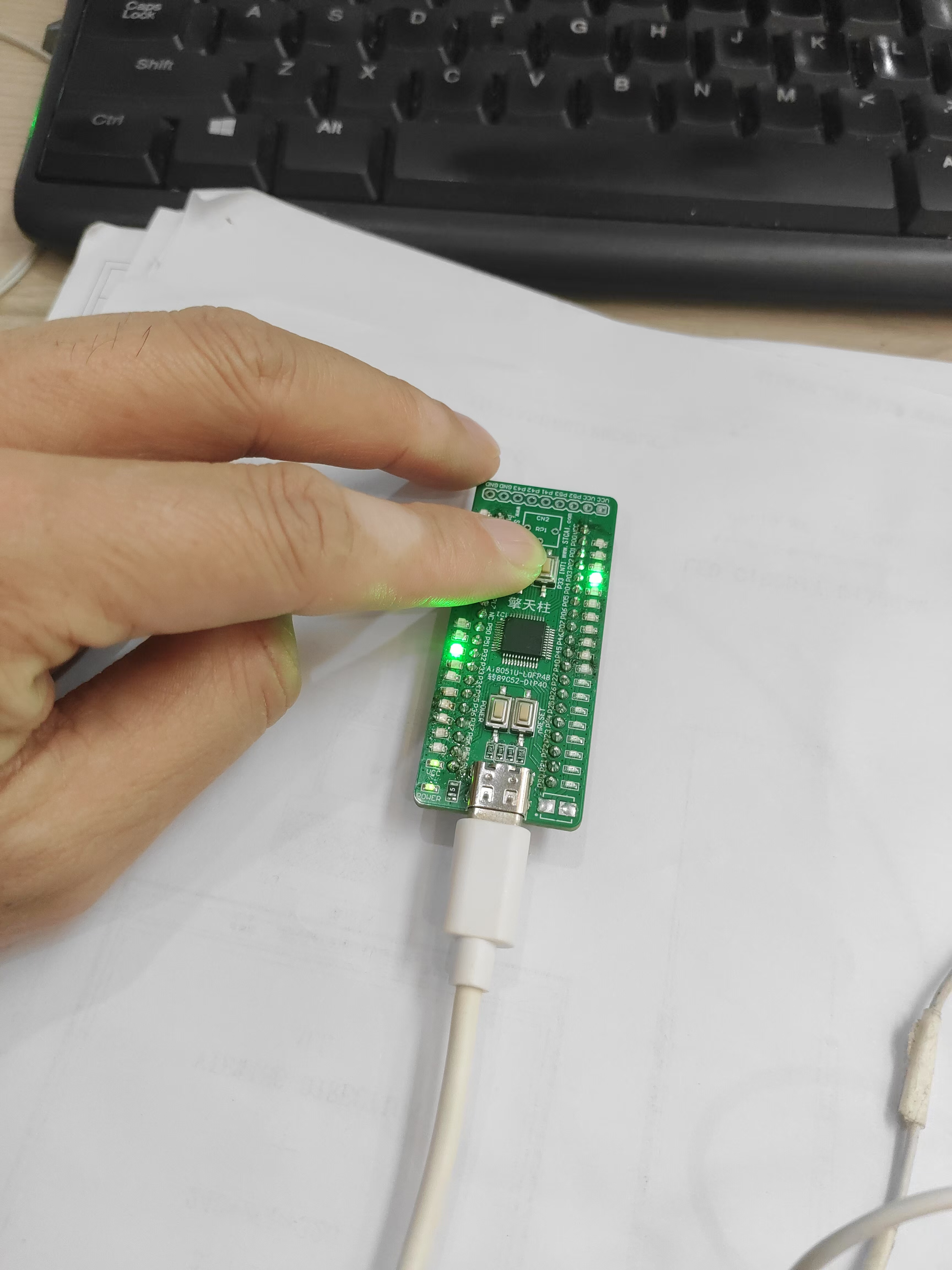

在原来的程序上继续更改，改用按键的方式控制灯的亮灭
#include "ai8051u.h"                //调用头文件


unsigned char state;
void main(void)
{

        P0M0 = 0;                //P0端口(P00-P07)为准双向口
        P0M1 = 0;

        while(1)
        {

                if(P32==0)
                {
                   state=!state;//每按下一次翻转一次
                        P00=state;//翻转后的值赋给P00口
                        while(P32==0);//按下就一直执行空，弹起来就结束。

                }

        }
}

toms***

学习了第六章的IO输出 ，忍不住开始移植OLED显示程序。
体验就是跟51的基本一样的使用，但是速度快了很多，不过这颗芯片的MDA刷新怎么驱动I2C的还没学会，
话不多说，上视频

toms***

第一章的学习。
  之前都是用的STC89C51和STC89C52,一次偶然的机会再B站上看到了AI8051U的介绍，果断的在www.stcaimcu.com官网上下载资料，先是浏览了下规格书，写的内容非常的多，比起传统的51单片机内容真是多了不少，有点看不下去，还是看视频学习来的直接。

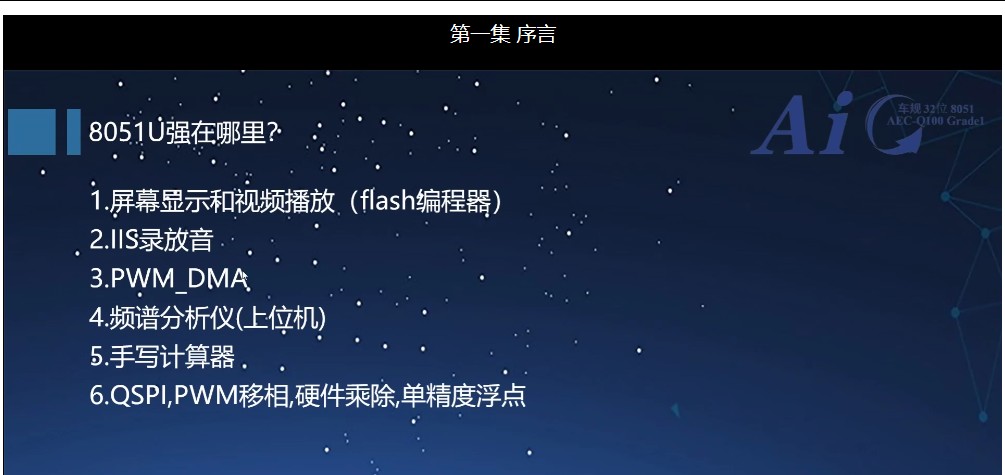

   第一个集，讲解了AI8051U的特点
     1：屏幕显示和视频播放（flash）
     2:II2录音放
     3：PWM_DMA
     4:频谱分析仪
     5：手写计算器
     6：QSPI,PWM移项，硬件乘除，单精度浮点

toms***

第二章的学习。
   第二章视频  主要是讲解实验箱的硬件及下载工具介绍。

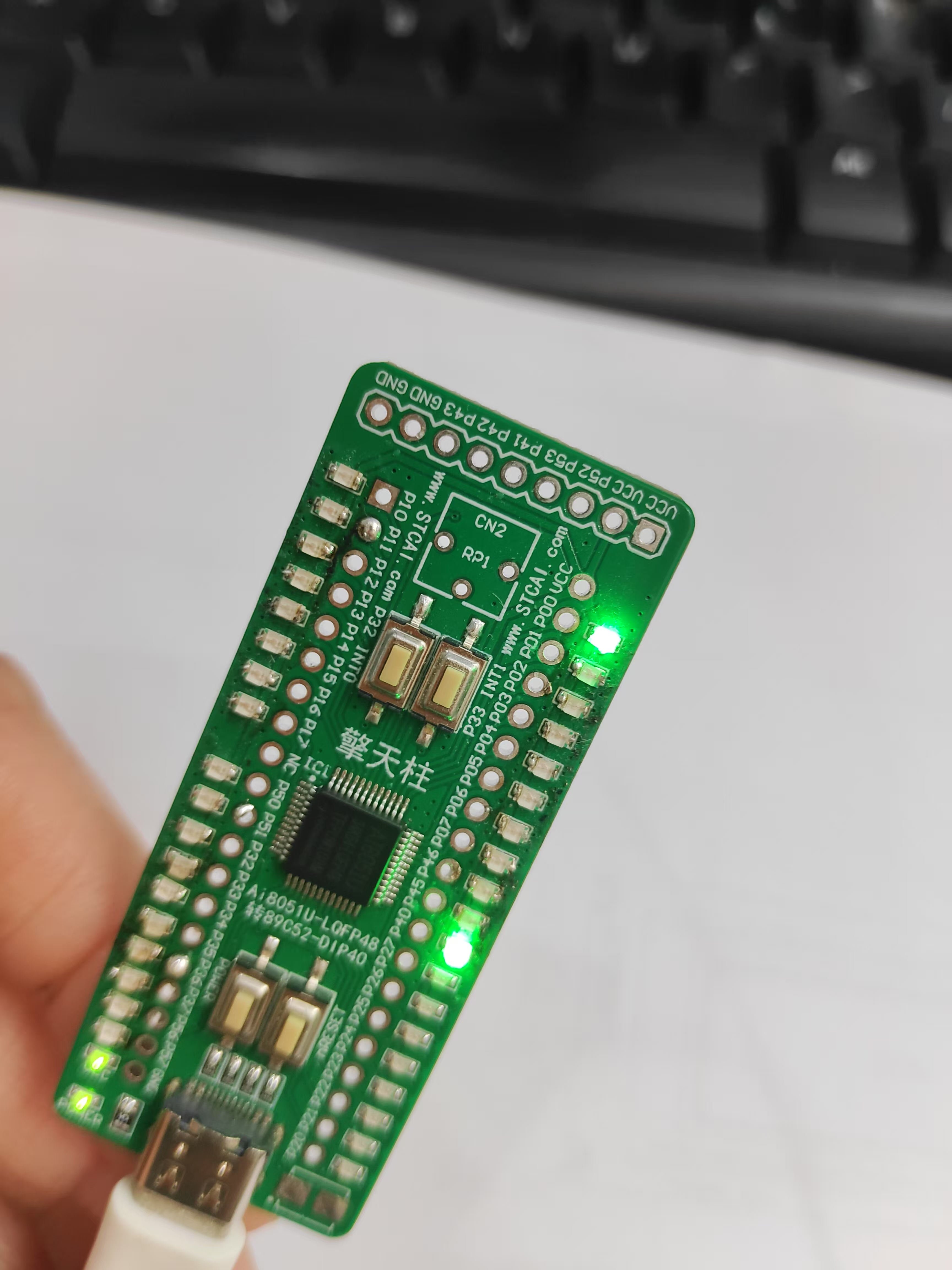

  我本人拿到的是免费申请到的“擎天柱”版本开发版，

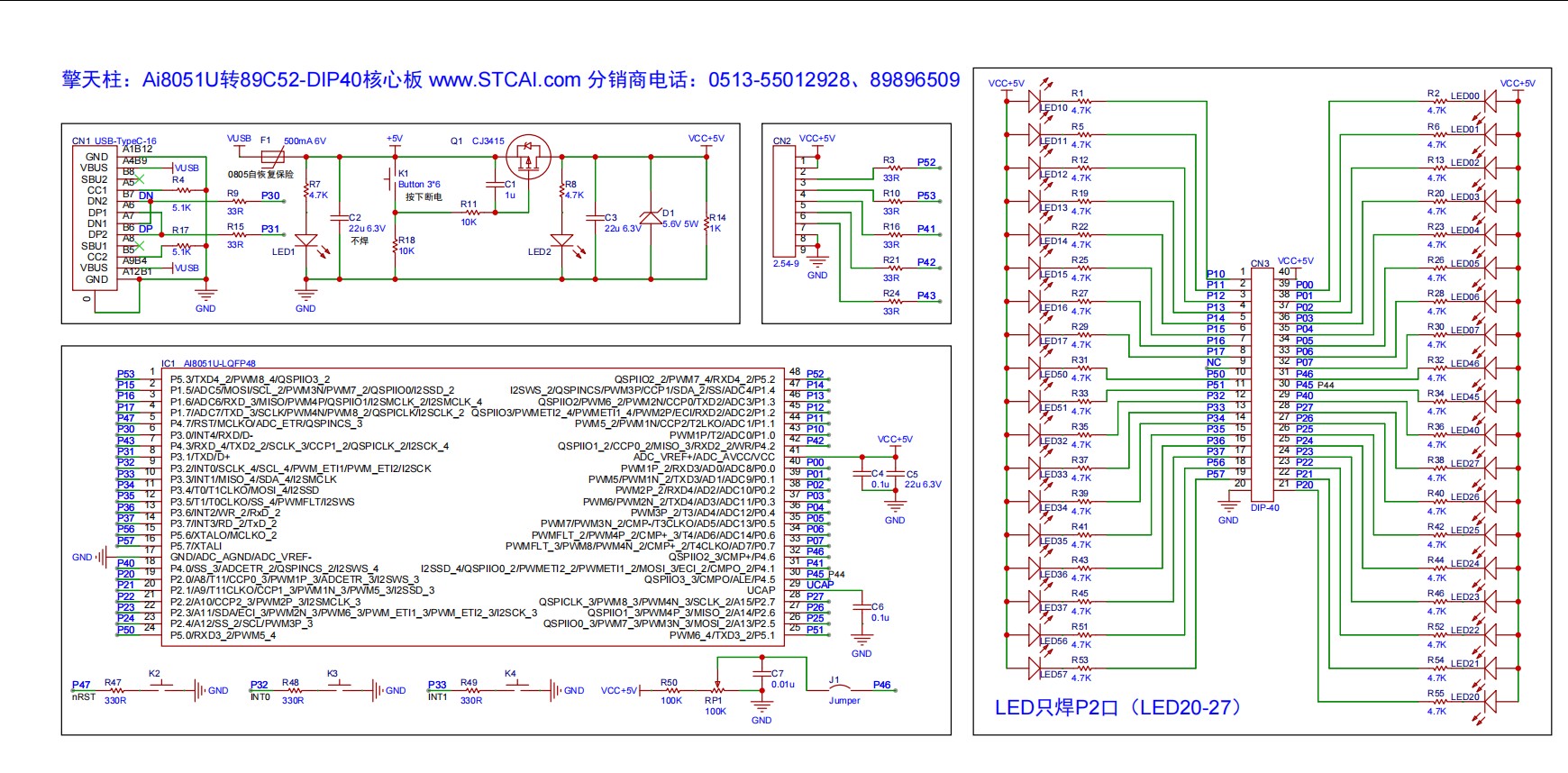

原理图相对简单，就是一个主芯片，一个USB下载电路，和外围的LED灯电路，接口引出了40脚，可以之间插在原来的STC89C51或者STC89C52的板子上面。极大的节约了资源。

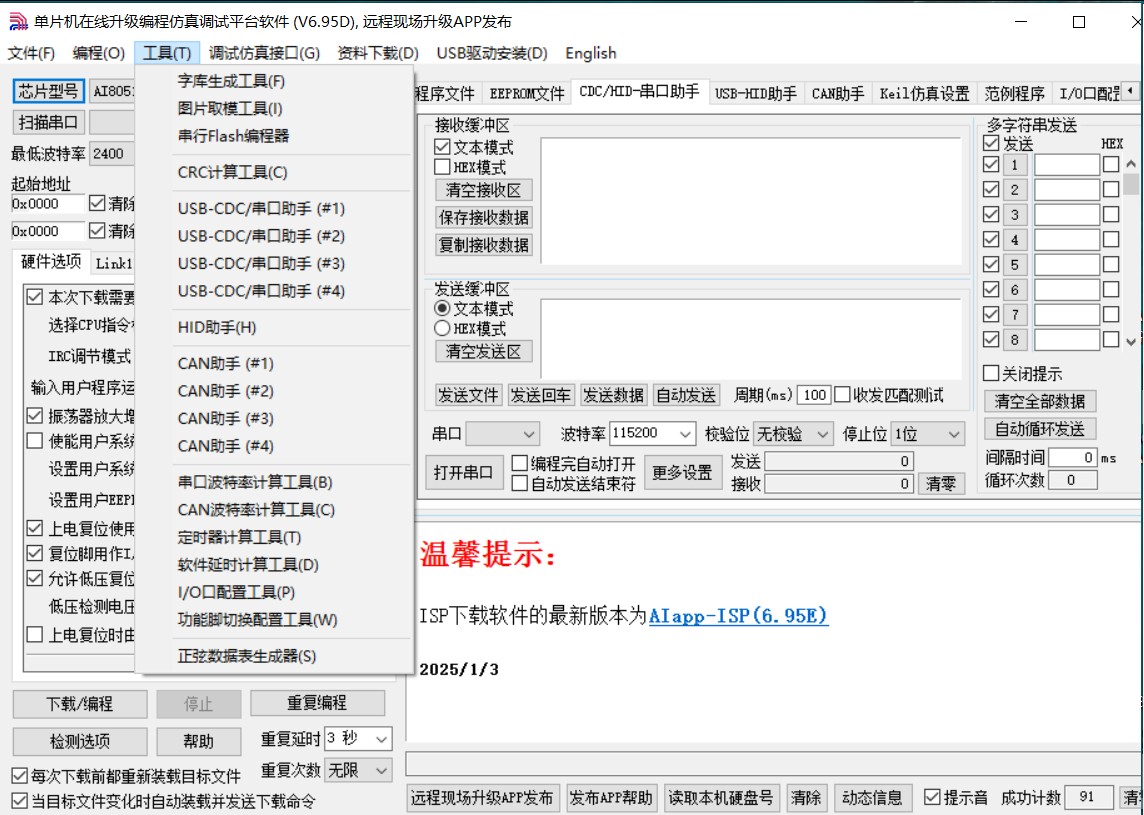

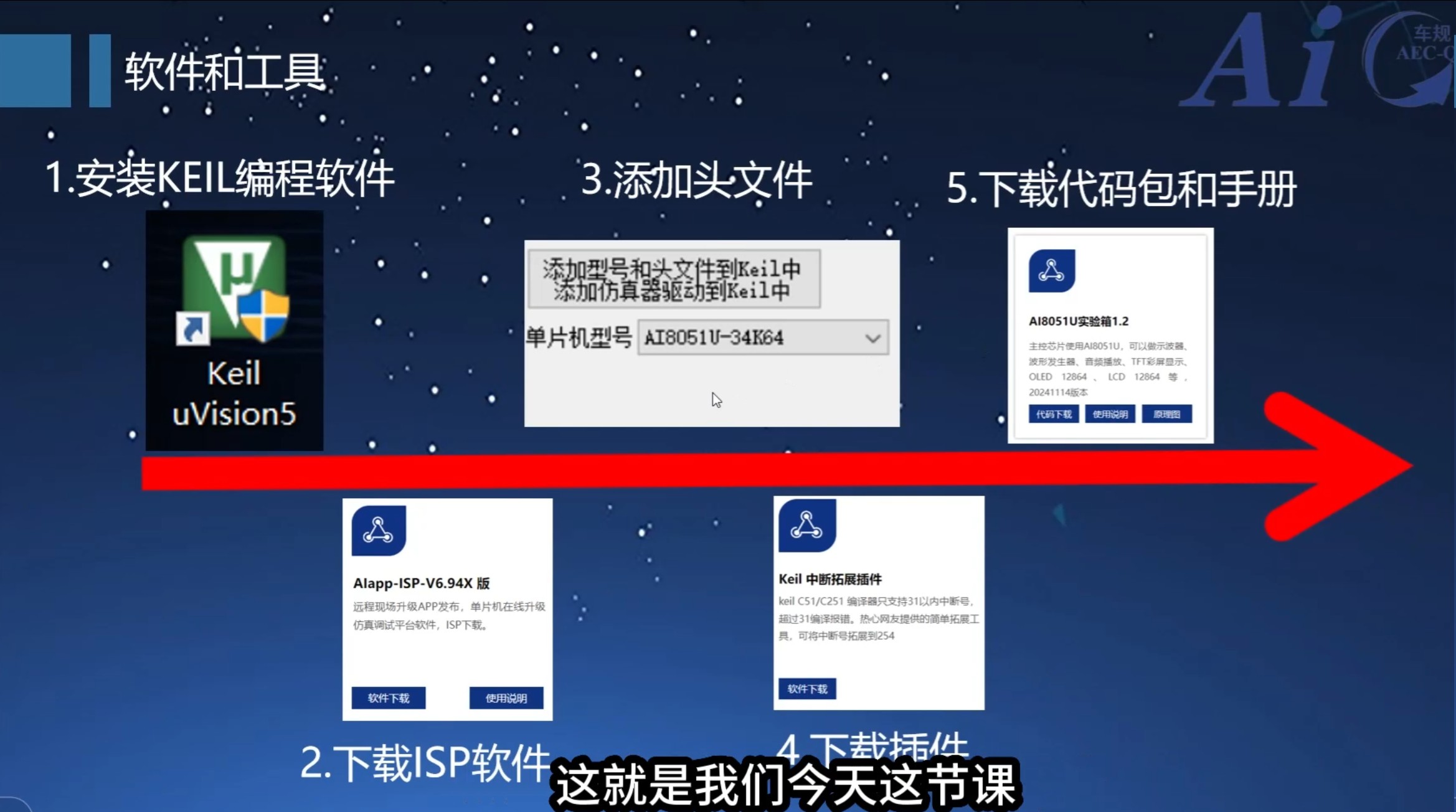

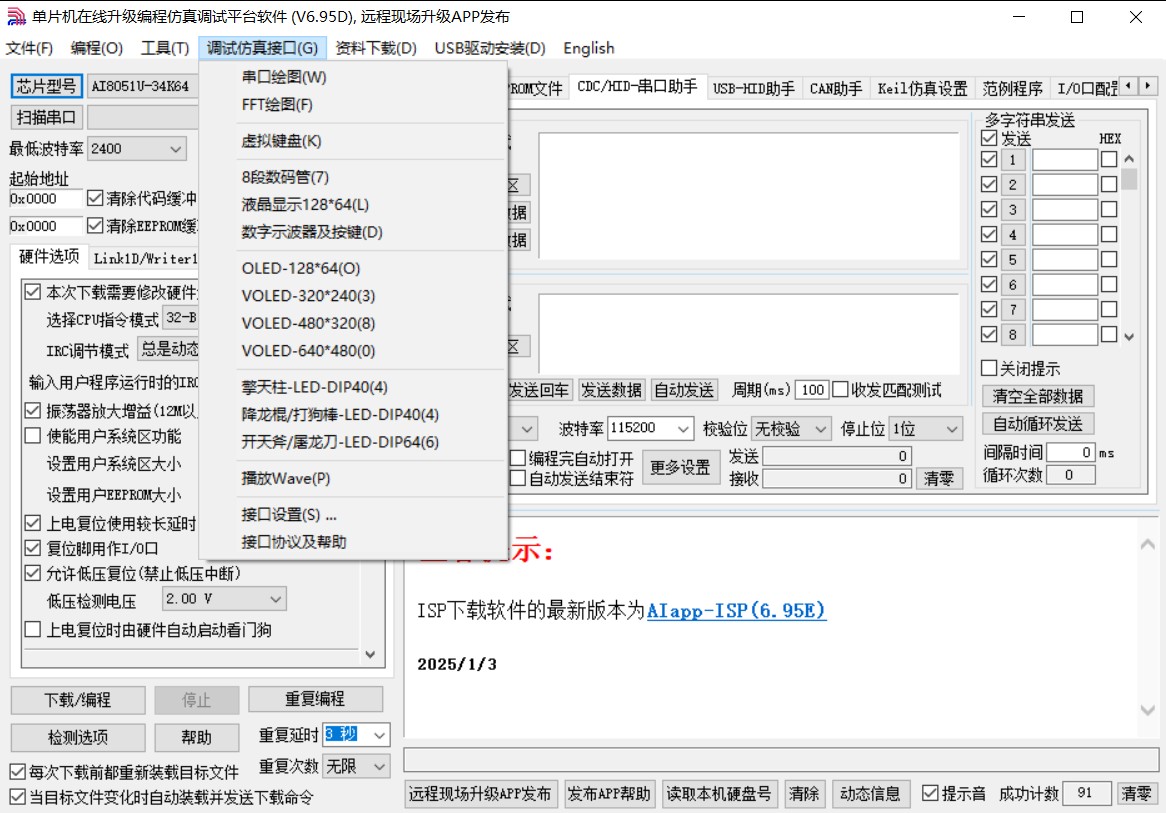

工具方便，首先得准备程序下载调试的软件安装，需要安装KEIL C251,和最新的SPI调试软件，目前的最新版本是6.95D,
相比之前的版本，真是功能多多。

toms***

第三章的学习
1：点亮第一颗LED

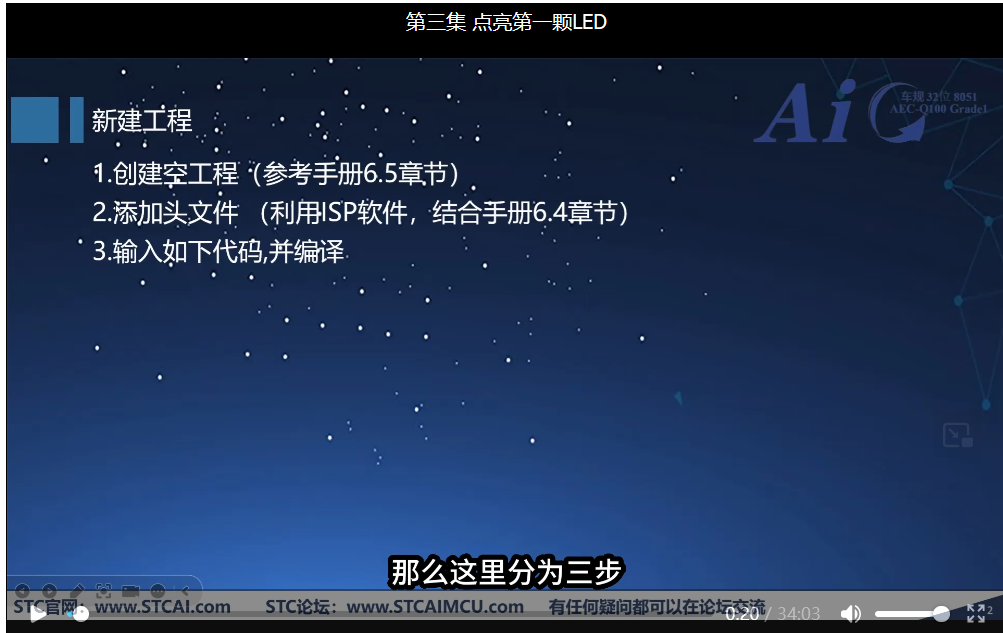

       部分分三步：
                     1：创建新工程  ，这个步骤跟传统的一样
                     2：添加头文件。   把原来的#include<STC89C51>换成#include "ai8051u.h"    “” 表示在当前文件夹下面找头文件
                     3：输入代码并编译。

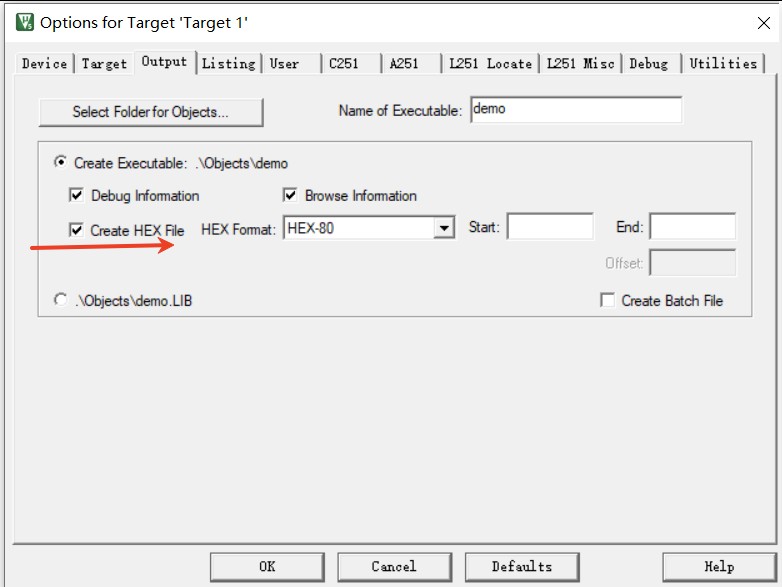

     需要注意KEIL 软件的设置，要勾选生产HEX文件，不然找不到程序下载文件。
         P0M0 = 0;                //P0端口(P00-P07)为准双向口      程序的开始为要点灯的IO口设置输入方式，
        P0M1 = 0;
数据手册474页有关于IO口设置的介绍，总共有4种工作模式可以选择，这里我们点灯，第一种，准双向口，即既可以做输入也可以做输出。并且灌电流达到了20mA,与传统的51相对，省去了三极管驱动LED，也省去了传统P0口要加上拉电阻。
   P00=0；//这样就把P0口的第一颗LED灯给点亮了，要点亮第二颗就改成P01=0; 依次类推，直接修改就可以得到想要的结果。



toms***

第四章的学习

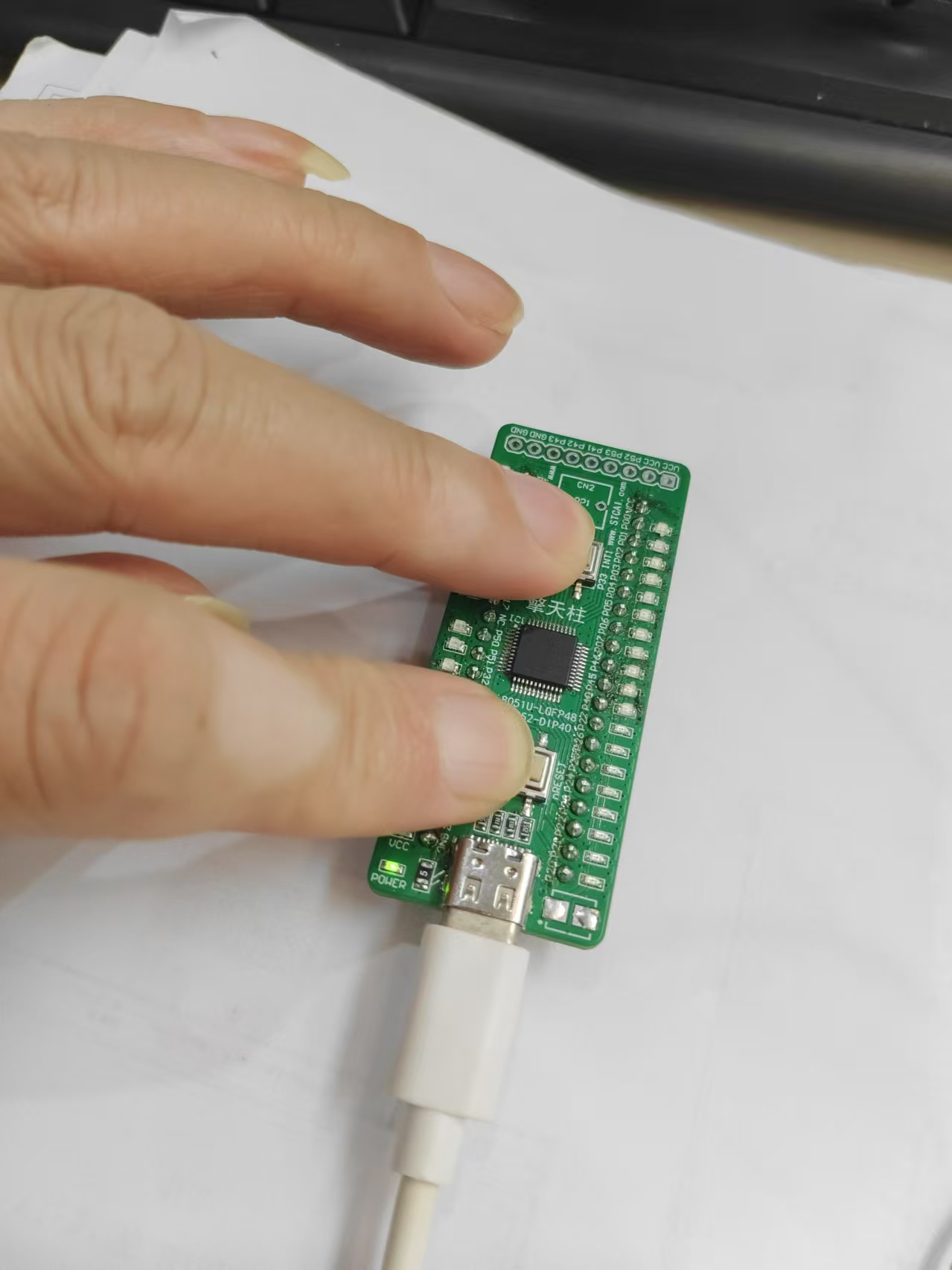

这一章比较的有意思，这章节之前的下载准备需要先点上面的P32按键，然后在点下面的电源键，然后在松开，IPS软件上就出现串口号了，这时候点打开文件，选择HEX文件下载。
每次编译都要重复的执行这个操作，比较的繁琐，

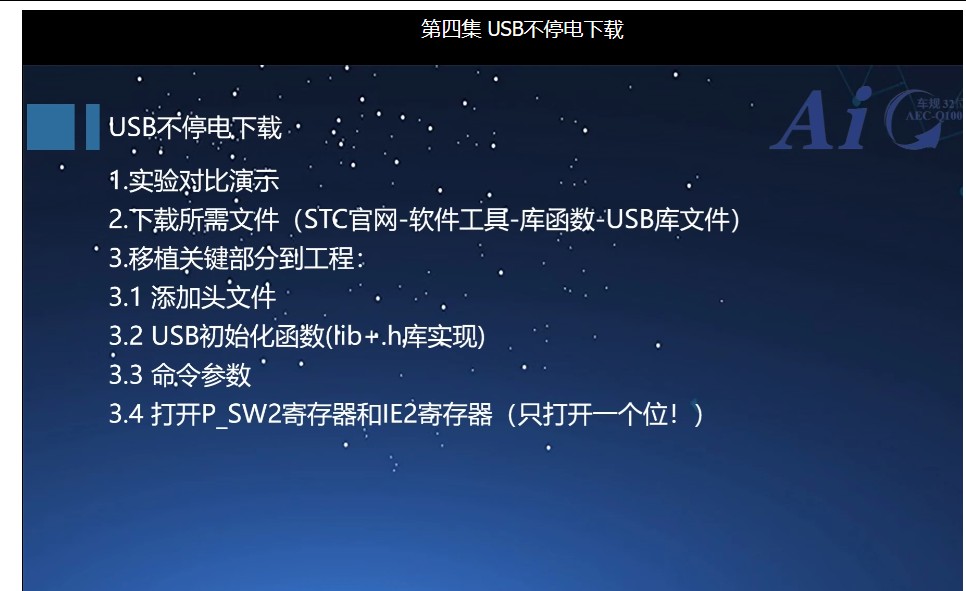

USB不停电下载分几个关键的步骤：
  1：添加USB库文件。
  2：程序中包含库文件。#include "stc32_stc8_usb.h"                //调用头文件
3：定义相关变量  char *USER_DEVICEDESC = NULL;
                          char *USER_PRODUCTDESC = NULL;
                          char *USER_STCISPCMD = "@STCISP#";
4：开启USB的使能访问XFR  P_SW2 |= 0x80;                //B7位写1，使能访问XFR
      初始化USB 和开启USB中断        usb_init();                                     //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断
    EA = 1;                                                                                        //IE |= 0X80;

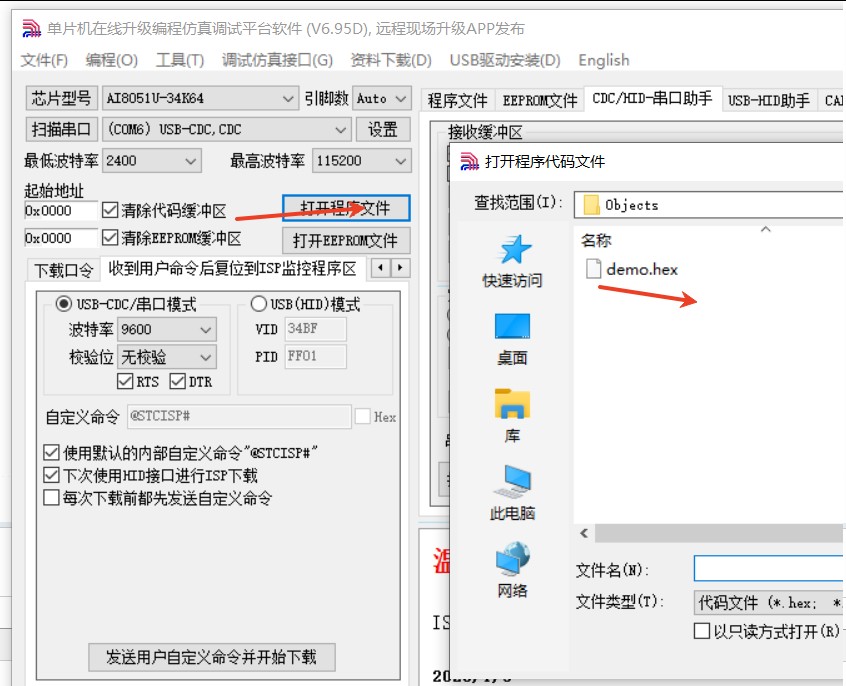

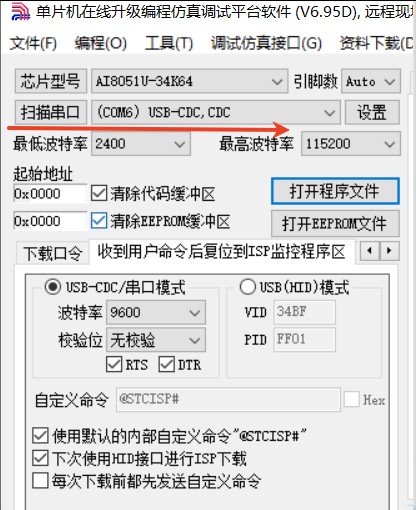

5：IPS软件选择下载选项
首次操作后，后面再编译就不需要点按之前的那样操作了，直接点编译就自动下载了，真是很方便。

toms***

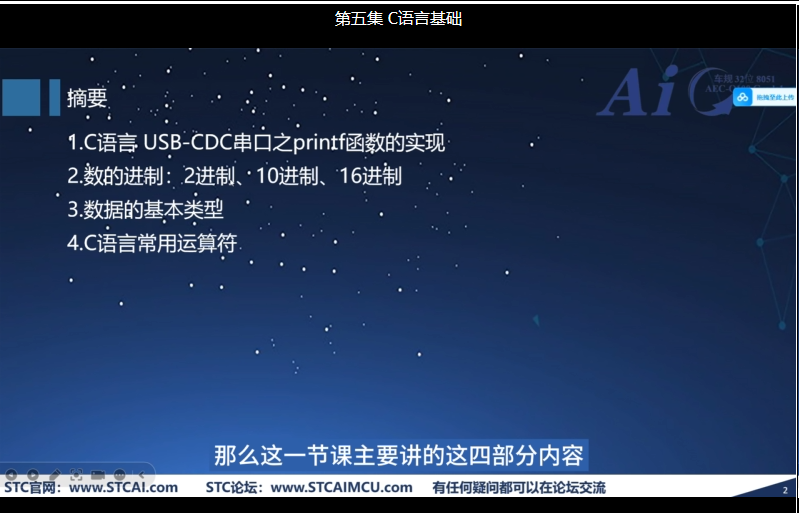

第五章的学习
跟着冲哥复习C语言知识。

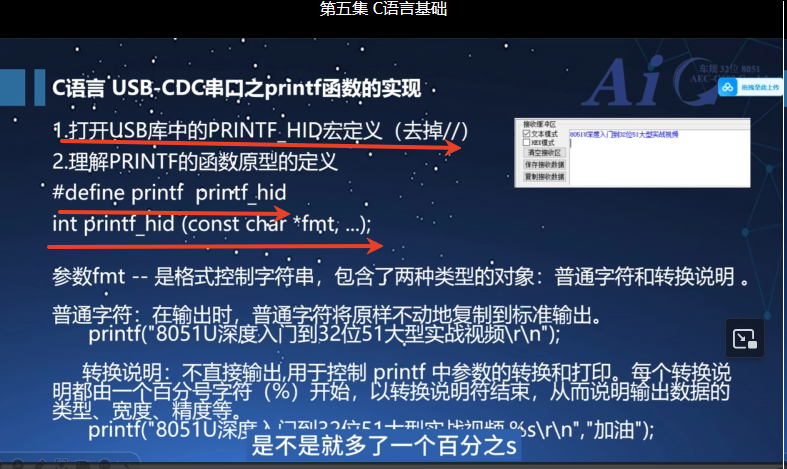

1:USB_CDC串口printf 函数打印实现。
2：2进制，十进制和，十六进制 这个现在都用习惯电脑上自带的计算机功能了，不过这个转换还是得熟记0-9 ，ABCDEF的二进制吗，二进制转16进制的8421

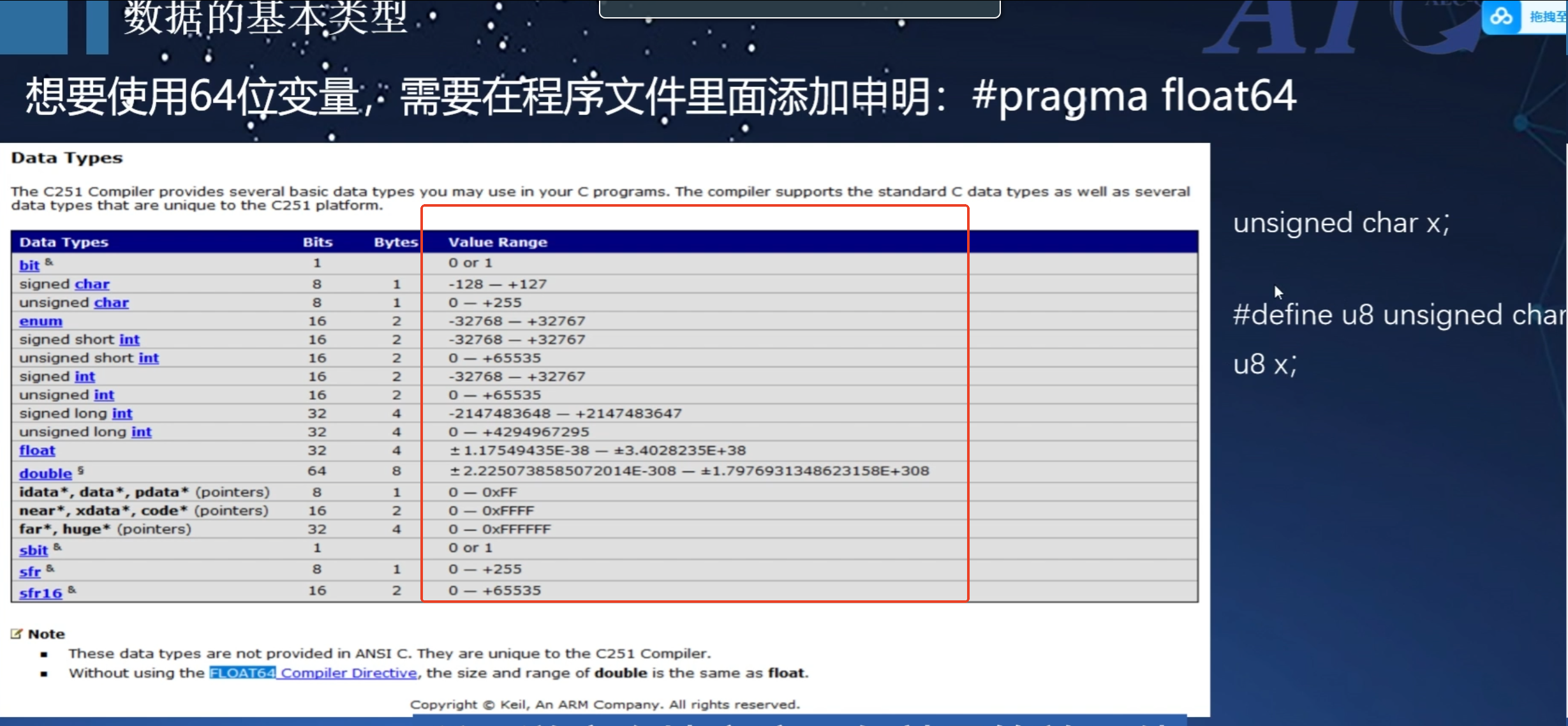

3:数据的基本类型 这点还是很重要， 区分数据类型的范围，不然就可能出现不是我们想要的结果。

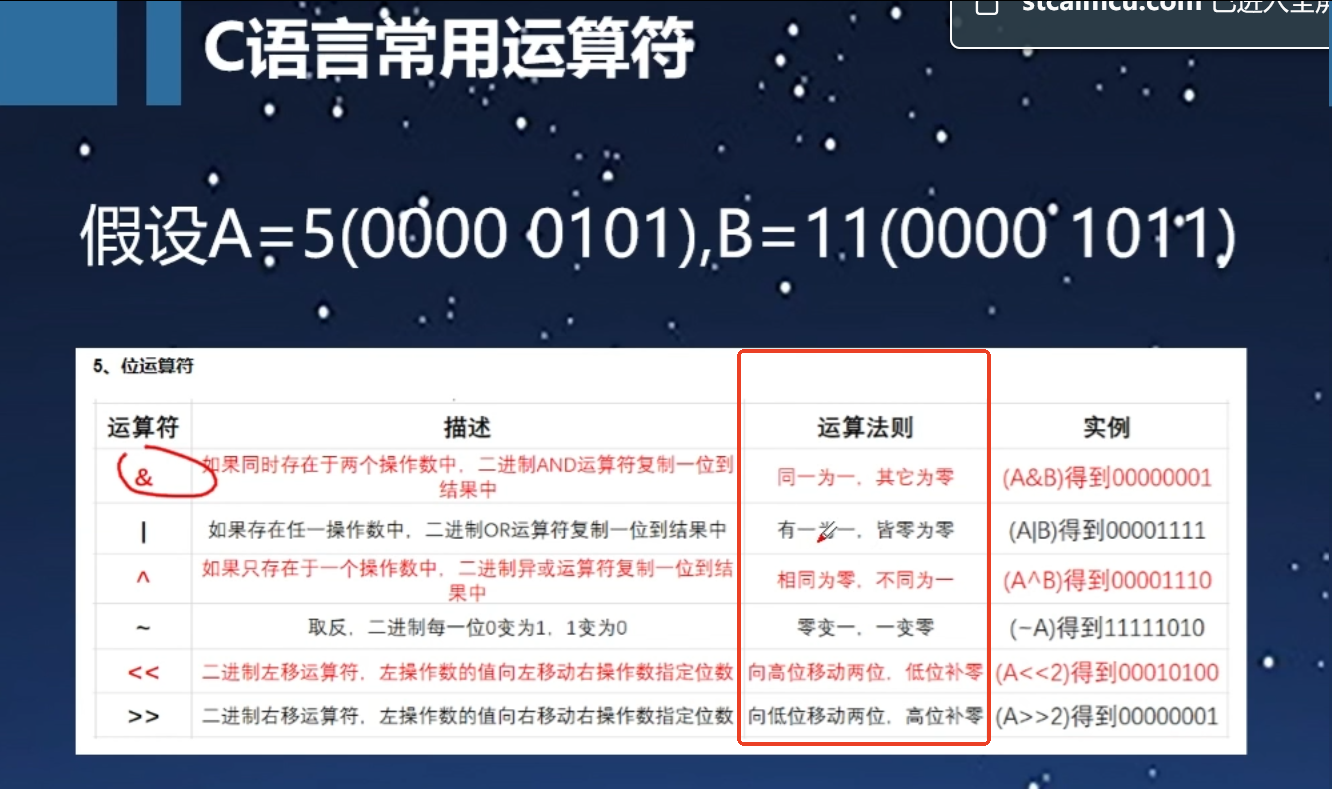

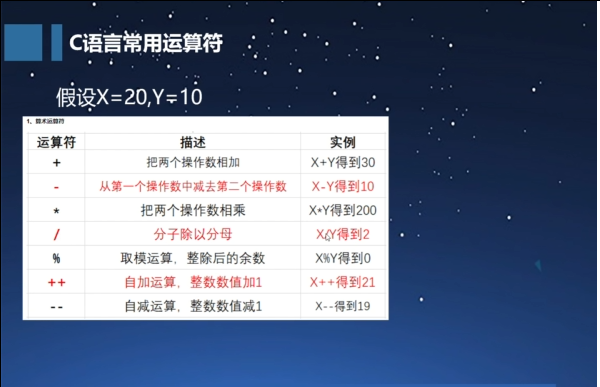

4：C语言常用运算符 这个在程序中就运用的比较的多，

toms***

第六章的学习

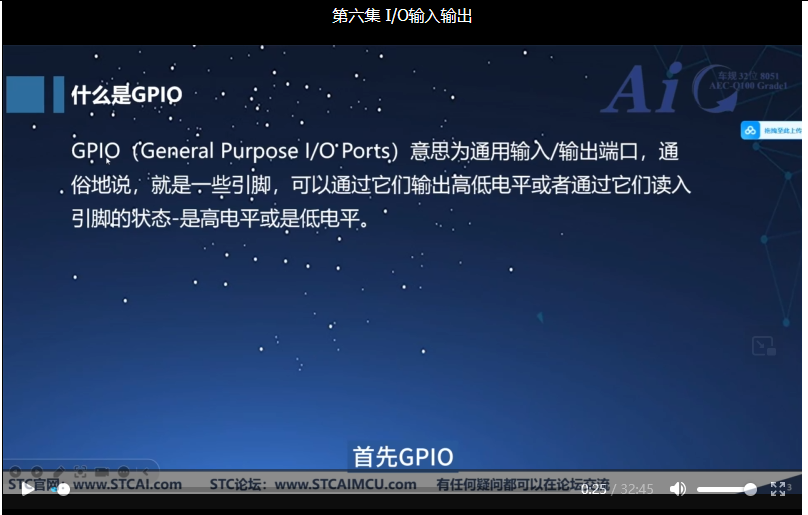

一：GPIO的定义： GPIO就是通用输入/输出 用于输出高低电平或者读取引脚状态（高电平或者是低电平）

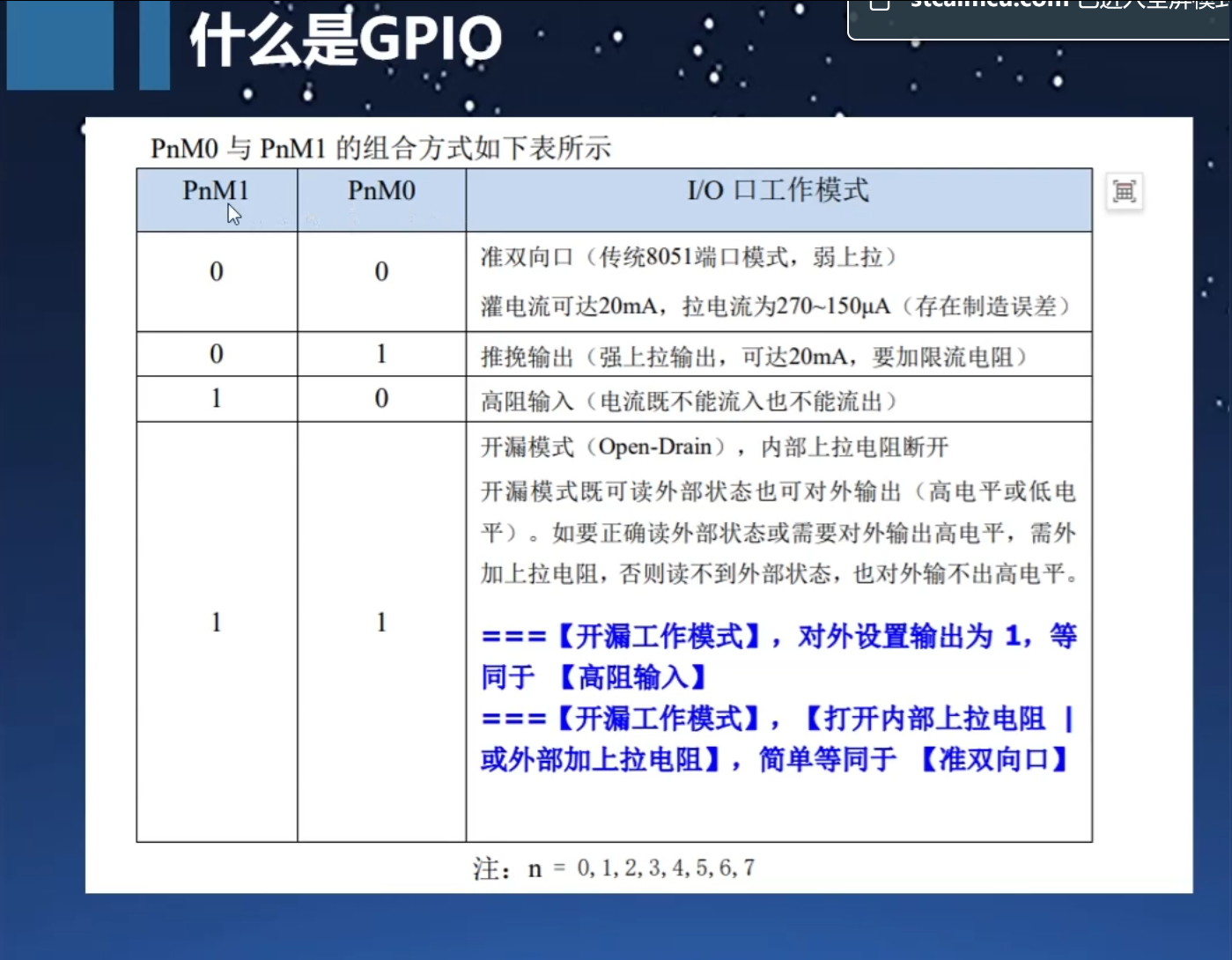

二:IO口的4种模式。

1：准双向口
2：推挽输出
3：高组态输入
4：开漏模式

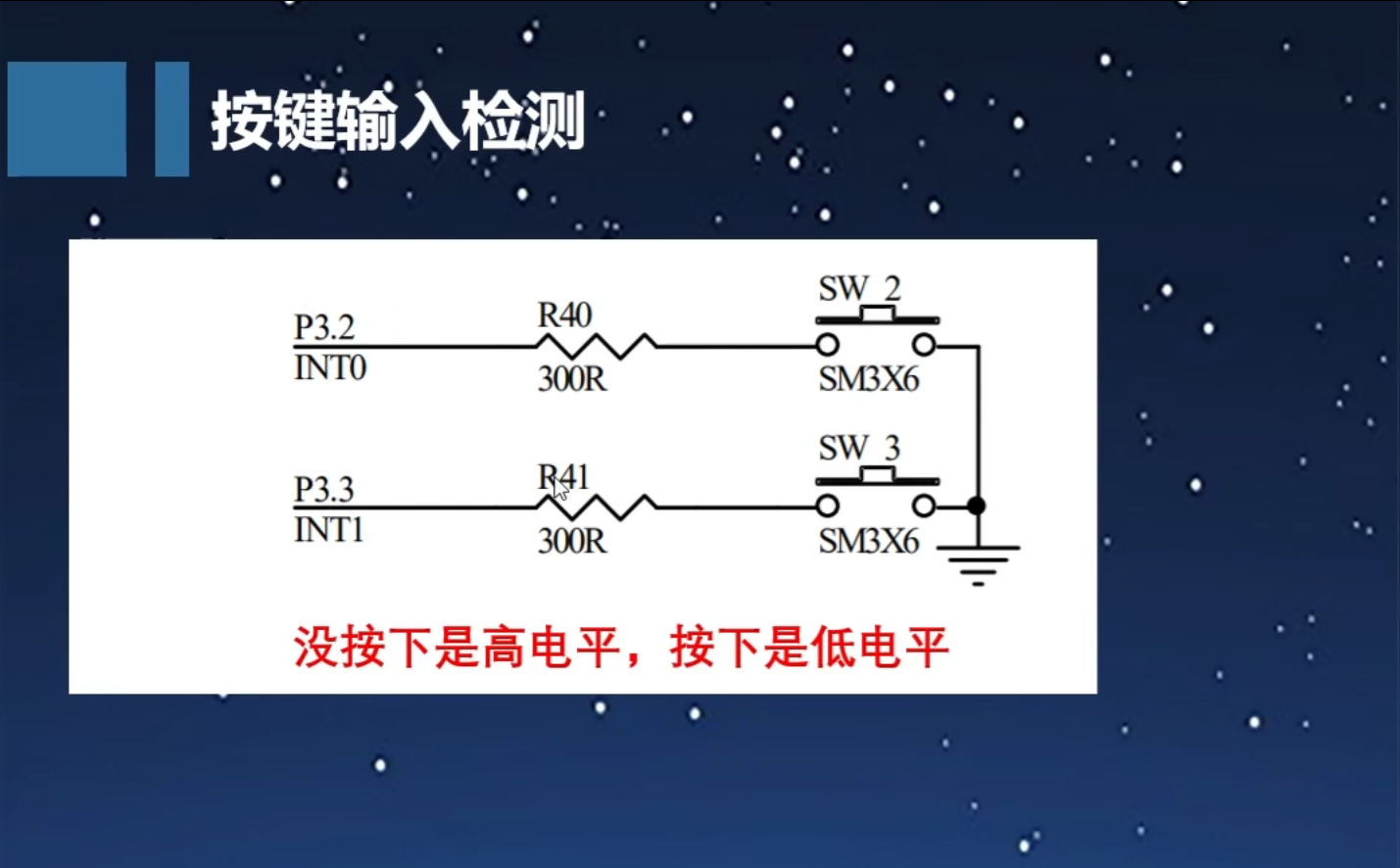

三：按键检测

if( P32 == 1 ) //判断P32按钮是否按下，
{
P20 = 0;//想让其他口的灯亮，更改此处的IO,就可以了

}

else

{
P20 = 1;

}

这里也跟着冲哥学到了串口打印状态。

if( P32 == 0 )
{
state = !state; //变量取反 0 1 0 1 0 1
P20 = state;
printf("state:%d\r\n",(int)state);

while( P32 == 0 ); //等待P32松
}

串口也可以看到灯的状态变化

这章节的点灯，还有个要点就是延时。

灯的亮灭之间要有个视觉停留，电平变化的太快，人眼分辨不开，需要加入延时，电平的变化分开点。

在一个按键的消抖，while( P32 == 0 ); 这个用的比较巧妙，学到了。

toms***

第七章的学习 定时器中断

一：中断的理解，就是暂时停下手上的活，去执行另外一个紧急的事情，处理完了在返回来继续干之前的活，定时中断就是按一定的时间，有规律的被打断。

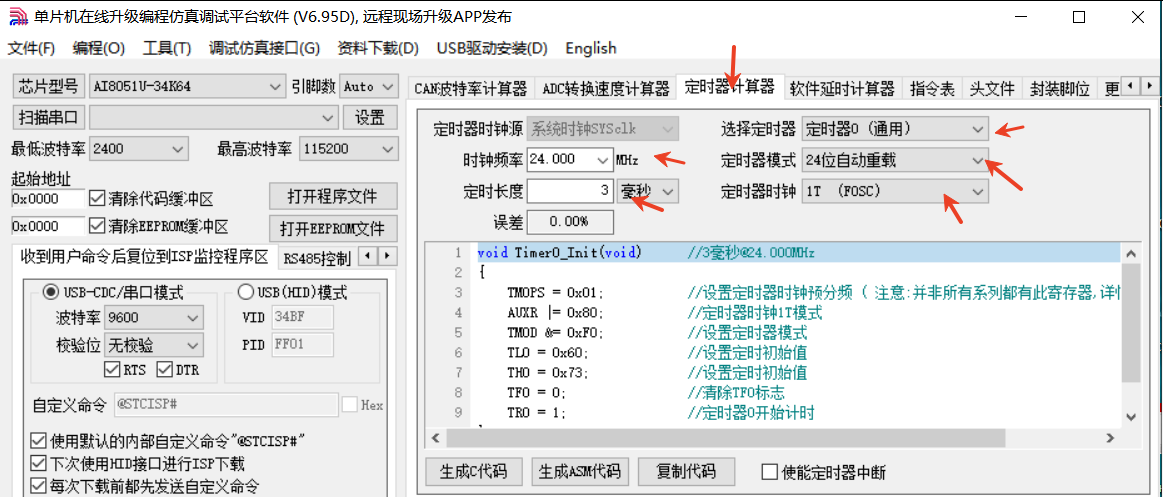

配置定时中断，可以直接使用IPS下载软件直接生成，配置要始终频率，定时器号，定时时，定时器模式和定时器时钟，就可以生成出C代码或者汇编代码。

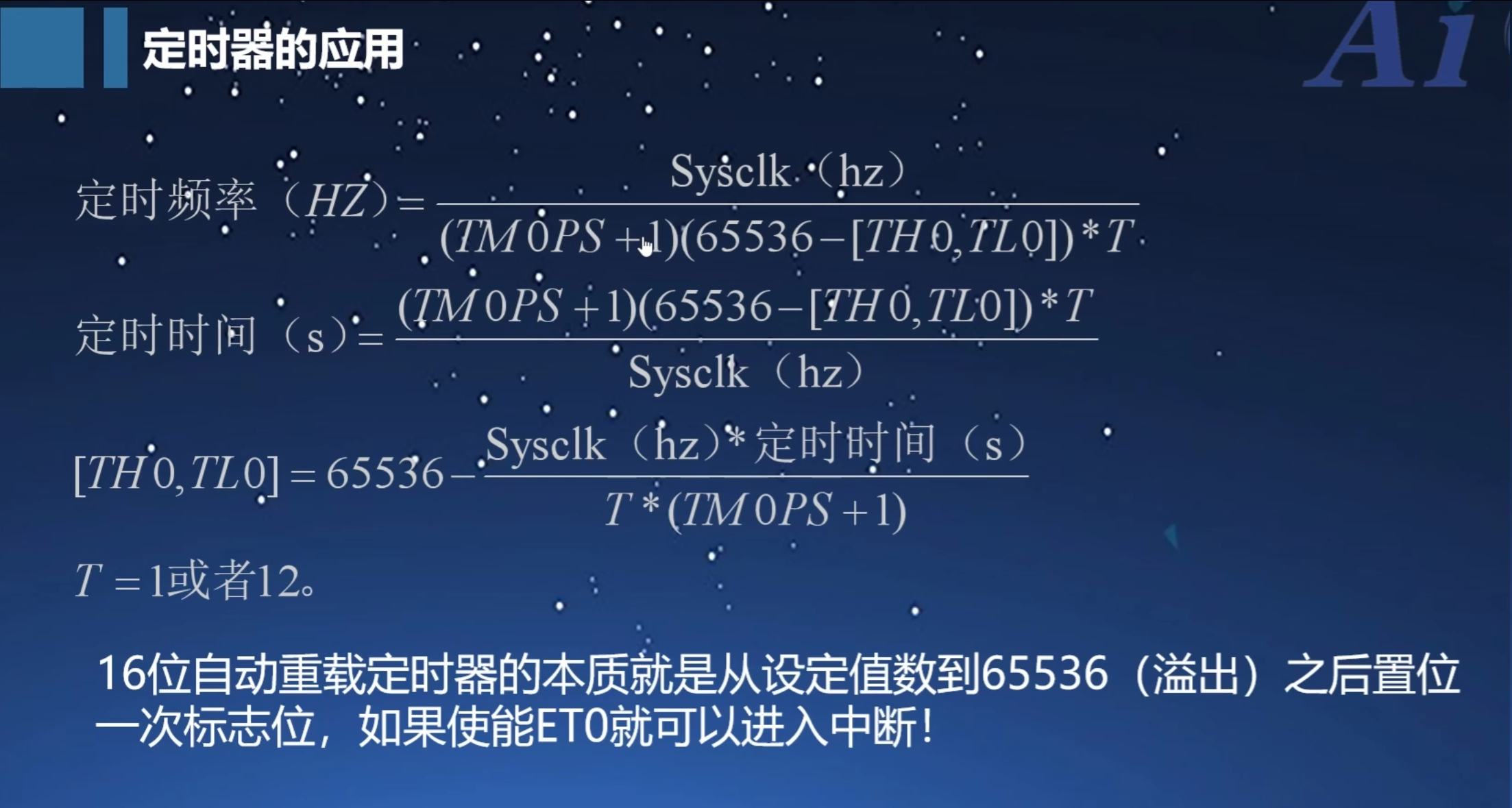

定时时钟的计算。

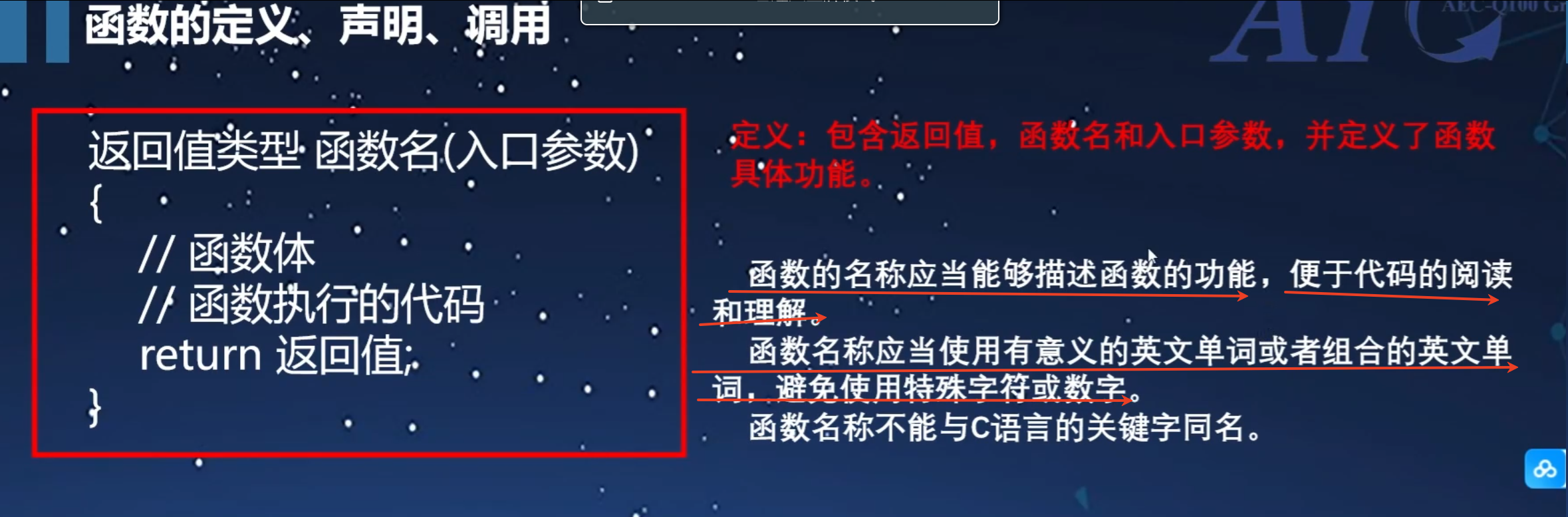

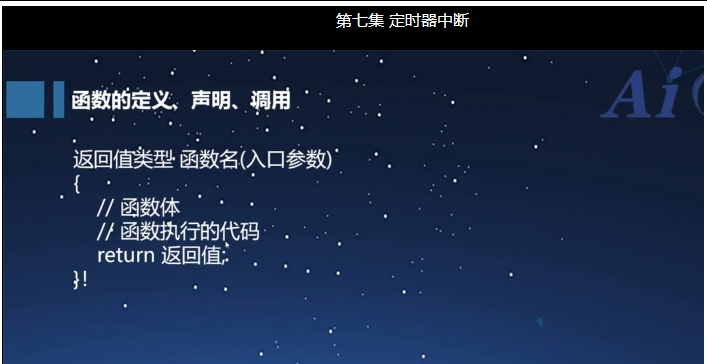

二：函数的定义，声明，调用

定义的函数名字，就是一看就明白这段代码是起什么作用的，避免使用特殊的字符或者数字，函数名不能与C语言的关键字同名，

函数的声明，函数放在主函数main之前，就可以不用声明，在主函数之后就不用声明，定义就是有大括号，声明就是没有大括号，英文状态下的一个“;”
