小竞猜：为什么STC单片机输出方波时，上升沿过冲这么严重 | 准双向输出的正常现象

VC*** · 发表于 2025-1-5 17:39:35

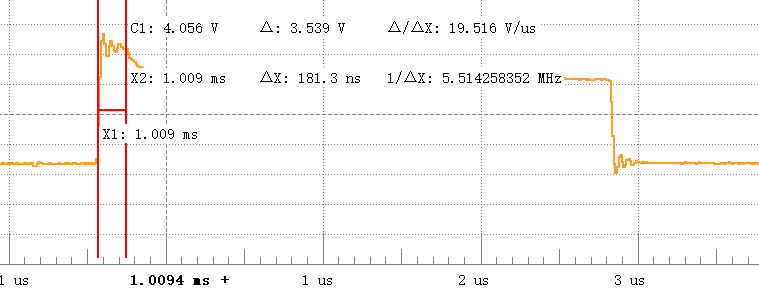

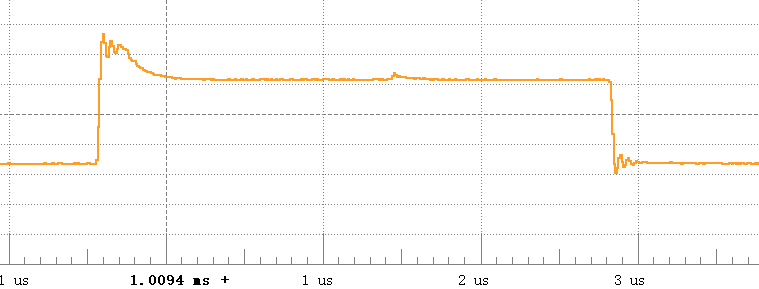

使用示波器测量STC单片机输出方波的波形，观察到上升沿的过冲远大于下降沿的下冲。

测量发现这个过冲的时间大约是181ns，对应频率大约5.5MHz

这是为什么呢？

（小提示，此时单片机使用的是11.0592MHz晶振）

hea*** · 发表于 2025-1-5 22:10:21

IO什么模式？准双向，推挽，上拉开漏。
看现象应该是准双向。

VC*** · 发表于 2025-1-5 22:25:08

hea*** 发表于 2025-1-5 22:10
IO什么模式？准双向，推挽，上拉开漏。
看现象应该是准双向。

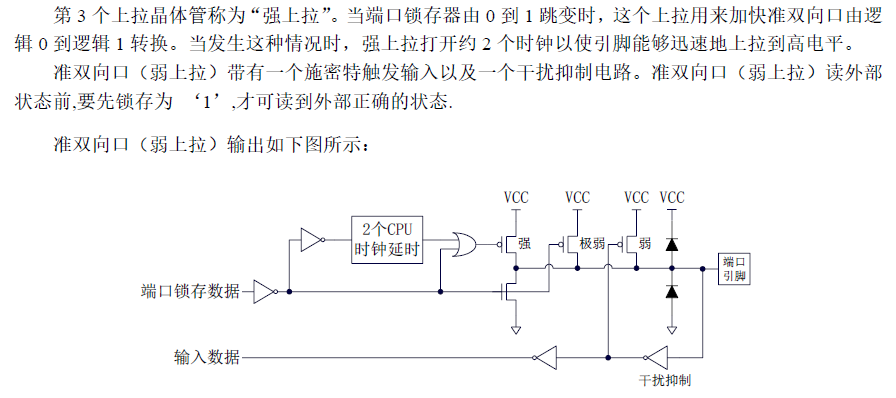

哈哈哈太对了，就是准双向模式的2个时钟强上拉

这是用STC89C52RC配11.0592MHz晶振测的波形

后来又用AI8H配1MHz内部频率测了一下

更明显了，就是2个时钟

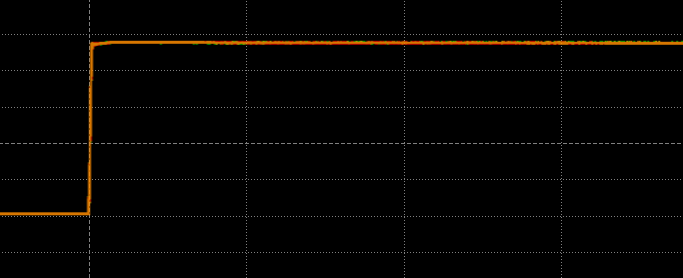

改成推挽模式，全程都是平的

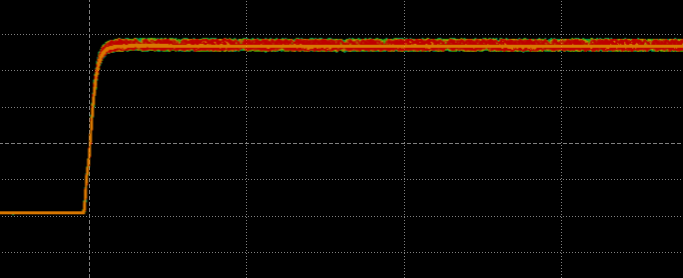

改成开漏+内部4k上拉，上升缓慢，高电平干扰大

晓*** · 发表于 2025-1-6 00:50:02

典型的测量问题，和芯片无关

VC*** · 发表于 2025-1-6 00:51:32

晓*** 发表于 2025-1-6 00:50
典型的测量问题，和芯片无关

怎么说？

晓*** · 发表于 2025-1-6 11:19:08

VC*** 发表于 2025-1-6 00:51
怎么说？

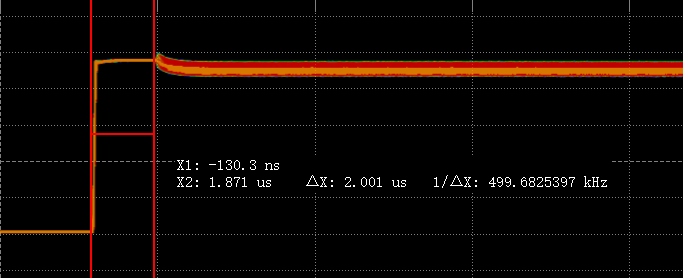

3楼属于正常的IO上升沿加速补偿波形
1楼的波形属于振铃波形，和3楼的不同，一般来说振铃波形是由于线路阻抗匹配问题信号反弹导致，对于准双向输出100kHz级别的方波来说，高电平驱动能力太弱，最好开启探头的10X衰减再测，否则会由于探头分布电容电感导致波形畸变。

wangxi*** · 发表于 2025-1-6 11:33:19

Wa哇有示波器就是好，

wangxi*** · 发表于 2025-1-6 11:34:26

对了，大佬能否整个按键按下、松开的“抖动”过程图？

VC*** · 发表于 2025-1-6 12:27:34

晓*** 发表于 2025-1-6 11:19
3楼属于正常的IO上升沿加速补偿波形
1楼的波形属于振铃波形，和3楼的不同，一般来说振铃波形是由于线路阻 ...

非也非也，如果是传输线反射引起的振铃，应该是自由衰减的。

至少过充和下冲是完全对称的

这个明显不对称了

xxkj*** · 发表于 2025-1-6 13:27:30

大佬有高端示波器真好，想测什么就测什么，直观
