芯片使用问题

jiache***

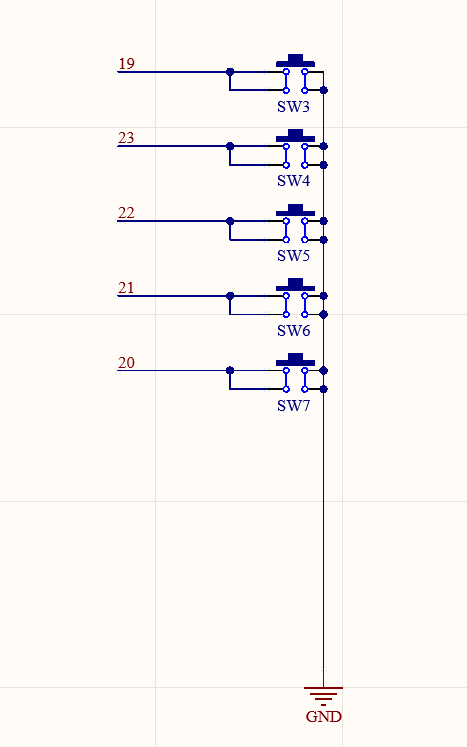

我这个管脚该怎么配置。我想检测外部管脚的状态，
外部直接接GND，一旦按钮按下来就直接电平拉倒GND。
是不是可以配置成上拉输入模式，
按键没有按下的时候处于高电平，按键按下来的时候被拉低。
这个该选那种模式呢？？

我配置了n久，貌似还不行，大神求告知

神***

输入：高阻输入 + 打开内部上拉电阻
输入：高阻输入 + 外部加上拉电阻

men***

用的是什么型号的STC芯片，原理图啥样都不说。没法回答你的问题啊

21cns***

看官方的电路，应该要串联300欧左右的电阻，IO设置为准双向口。

21cns***

wnag*** 发表于 2024-12-25 07:25
不用接电阻，使用准双向口和高阻输入都可以，高阻输入记得开启内部上拉电阻 ...

串电阻是为了保护I/O口，如果设置准双向口或高阻输入模式可以不用保护，
但设置位推挽输出时输出高电平再按按键短接到地就相当于短路了。

高阻输入开启内部上拉电阻=准双向口不带输出功能，这种方式最合理

wlh***

建议还是需要接330电阻，就怕新手不熟悉，短路

xxkj***

我一般配置成准双向口

欢迎哈***

还是串联个200Ω左右的电阻好些

欢迎哈***

不用那么麻烦，配置成普通双向模式就行了，再外接10K上拉电阻，串个200Ω的电阻就可以了

AI-32***

【新提醒】8H系列 / 32G系列 不用的I/O口如何设置：【高阻输入】+【关闭数字输入】 - I/O读写及点灯，外部中断 ，所有I/O都支持的普通I/O中断，按键扫描 国芯技术交流网站 - AI32位8051交流社区  https://www.stcaimcu.com/forum.p ... p;tid=2368#pid16047
