为何我使用的8g1k08芯片的省电模式电流居高不下

wsz***

复制代码

void exti1_init(void)
{
        IT1=1;//
        EX1=1;//
        EA=1;//
}
void IO()
{
    P1M0 = 0x43; P1M1 = 0x80;
                P3M0 = 0x07; P3M1 = 0xf0;
          P5M0 = 0x00; P5M1 = 0x10;

}
复制代码

如上是我主要的函数，用来驱动LED的。其中P30,31,32,P10,11,16,六个io是推挽输出，P33是外部中断1。
现在外部电流在省电模式下已经几乎没有了，但是现在只有一块芯片在板子上，省电模式下的电流也有1ma，不开省电模式有2ma，而且使用官方的省电模式例程也是有1ma。

我看论坛的大神可以做到ua级别的电流，想知道为什么差别这么大

wsz***

void main()
{
        IO();
        exti1_init();
        mode=0;
        while(1)
        {
                if(mode==0)dark();
                else if(mode!=0)
                {

        if(mode==1)light();
        else if(mode==2)flash();
        else if(mode==3)shock();
        else if(mode==4)paoma();
                }
        }
}

void exti1() interrupt 2 //
{
        if(getkeystate()==1)
        {
                if(!keyflag)
                {
                mode=mode+1;
                        keyflag=1;
                        delay_ms(500);
                        keyflag=0;
                }
        }
        if(mode>4)mode=0;
}

AI***

省电模式，I/O口如何设置才省电，进入主时钟停振/省电模式前
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=4808
(出处: 国芯技术交流网站)

_奶***

得了解你用的一些芯片的静态功耗，，，，我这测试 直接给单片机3V供电（两节干电池），虽然没有测到手册里0.4uA  但是从各种表上也是读到了0.6uA左右的读数，已经相当不错了。

Debu***

缺少原理图，难以分析
电流是板子的还是芯片的，芯片电流直接用电流表串联在芯片VCC脚测

wsz***

Debu*** 发表于 2024-12-24 18:44
缺少原理图，难以分析
电流是板子的还是芯片的，芯片电流直接用电流表串联在芯片VCC脚测 ...

板子上只有一颗芯片，应该就是芯片的电流吧

wsz***

AI*** 发表于 2024-12-24 16:09
省电模式，I/O口如何设置才省电，进入主时钟停振/省电模式前
https://www.stcaimcu.com/forum.php?mod=view ...

我设置进入掉电模式后芯片电流才会有0.几ua，如果是省电模式，我看电流是和空闲模式相当，是1.1ma。省电模式=空闲模式吗？如果不是，那空闲模式是什么呢

wsz***

Debu*** 发表于 2024-12-24 18:44
缺少原理图，难以分析
电流是板子的还是芯片的，芯片电流直接用电流表串联在芯片VCC脚测 ...

原理图是很简单的驱动三极管带LED的电路

wsz***

_奶*** 发表于 2024-12-24 16:38
得了解你用的一些芯片的静态功耗，，，，我这测试 直接给单片机3V供电（两节干电池），虽然没有测到手册里0 ...

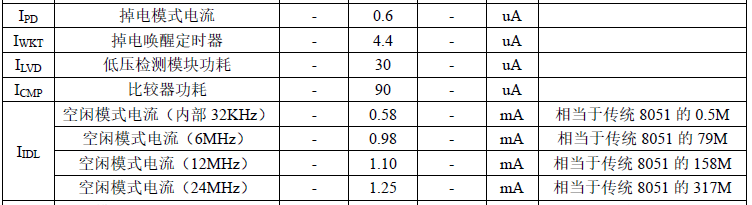

是省电模式还是掉电模式呀，掉电模式下确实只有0.6ua，但是省电模式还是有1ma，和规格书里的空闲模式电流一样

Debu***

wsz*** 发表于 2024-12-25 14:44
是省电模式还是掉电模式呀，掉电模式下确实只有0.6ua，但是省电模式还是有1ma，和规格书里的空闲模式电流 ...

省电模式分两种，掉电模式和空闲模式，掉电模式电流更小
