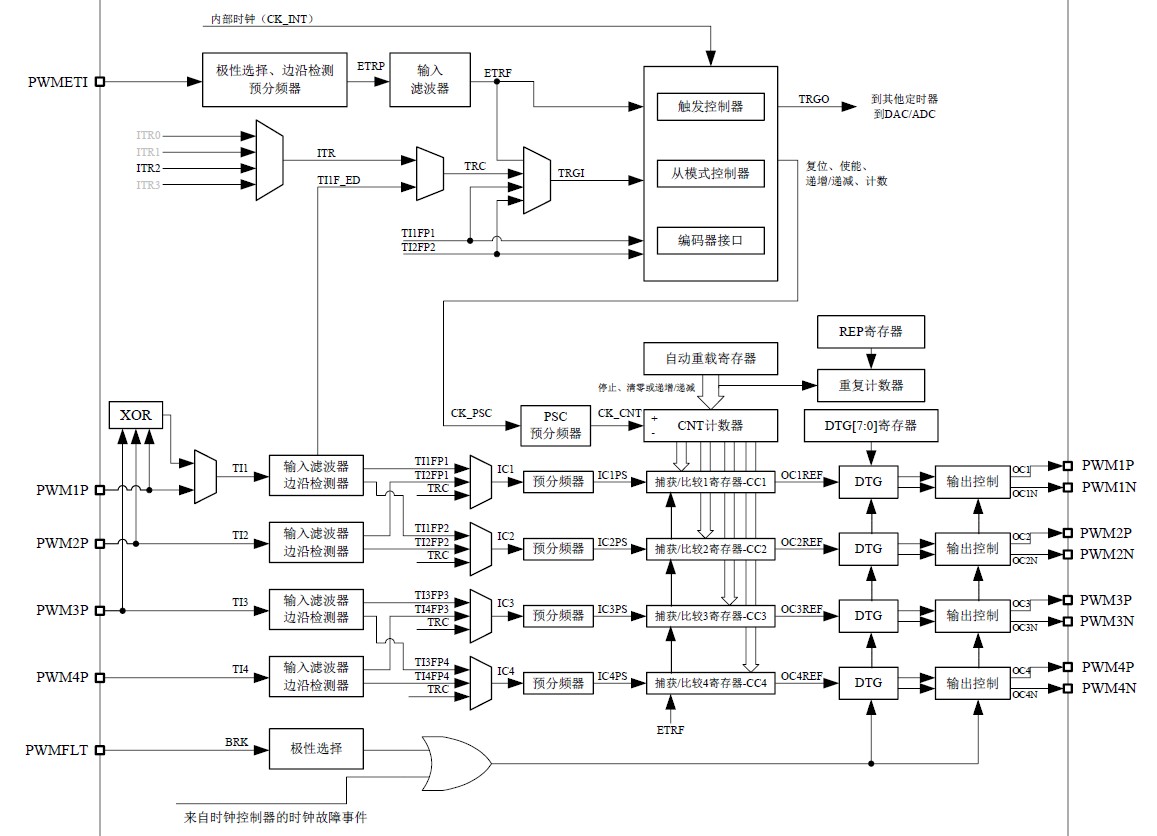

PWM定时器CNT计数器每加1需要多少时间

QQ6243***

PWM定时器CNT计数器每加1需要多少时间

有计算公式吗

Debu***

QQ6243***

Debu*** 发表于 2024-12-24 15:24

所以CNT计数器加一需要多少时间

Debu***

QQ6243*** 发表于 2024-12-24 19:57
所以CNT计数器加一需要多少时间

具体看时钟的配置

QQ6243***

Debu*** 发表于 2024-12-24 21:13
具体看时钟的配置

所以嘛，你给个公式把时钟也算进去

Debu***

QQ6243*** 发表于 2024-12-25 07:24
所以嘛，你给个公式把时钟也算进去

时钟路径不同，公式也是不同的

QQ6243***

Debu*** 发表于 2024-12-25 09:36
时钟路径不同，公式也是不同的

你不会把列表列出来吗，说了这么多压根就不会

梁***

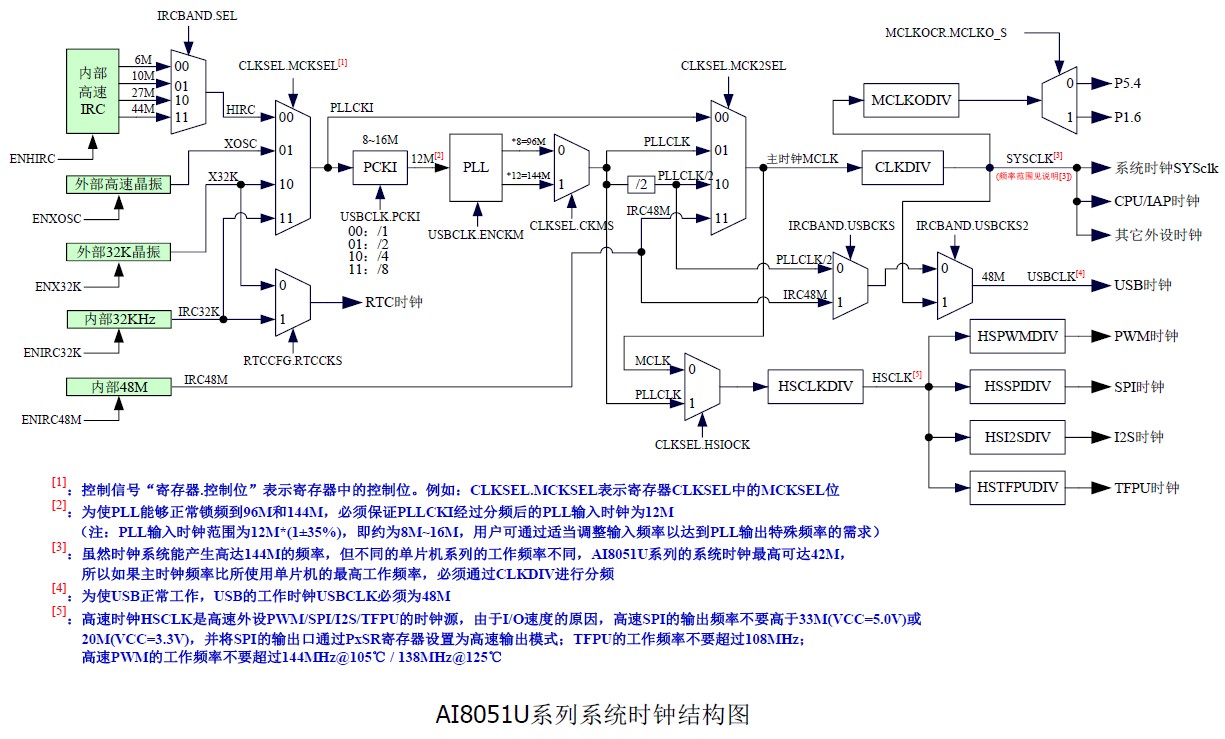

PWM时钟 = MCLK/(PSR+1)。
HSPWM时钟 = PLL_CLK/(PSR+1)

QQ6243***

梁*** 发表于 2024-12-25 13:04
PWM时钟 = MCLK/(PSR+1)。
HSPWM时钟 = PLL_CLK/(PSR+1)

转成时间CNT加一要花多少时间

Qinlu***

[quote][size=2][url=forum.php?mod=redirect&goto=findpost&pid=134455&ptid=13203][color=#999999]QQ624353765 发表于 2024-12-25 16:08[/color][/url][/size] 转成时间CNT加一要花多少时间[/quote]

PSR：分频系数

MCLK: 系统时钟

PLL_CLK:PLL倍频后的时钟

PWM时钟 = MCLK/(PSR+1)。

假设

MCLK = 40 Mhz

PSR = 1

则

PWM时钟为20Mhz

相应的CNT每加一用时为

t = 1/(PWM时钟) = 0.05us
