《Ai8051U教学视频》学习心得

Tow***

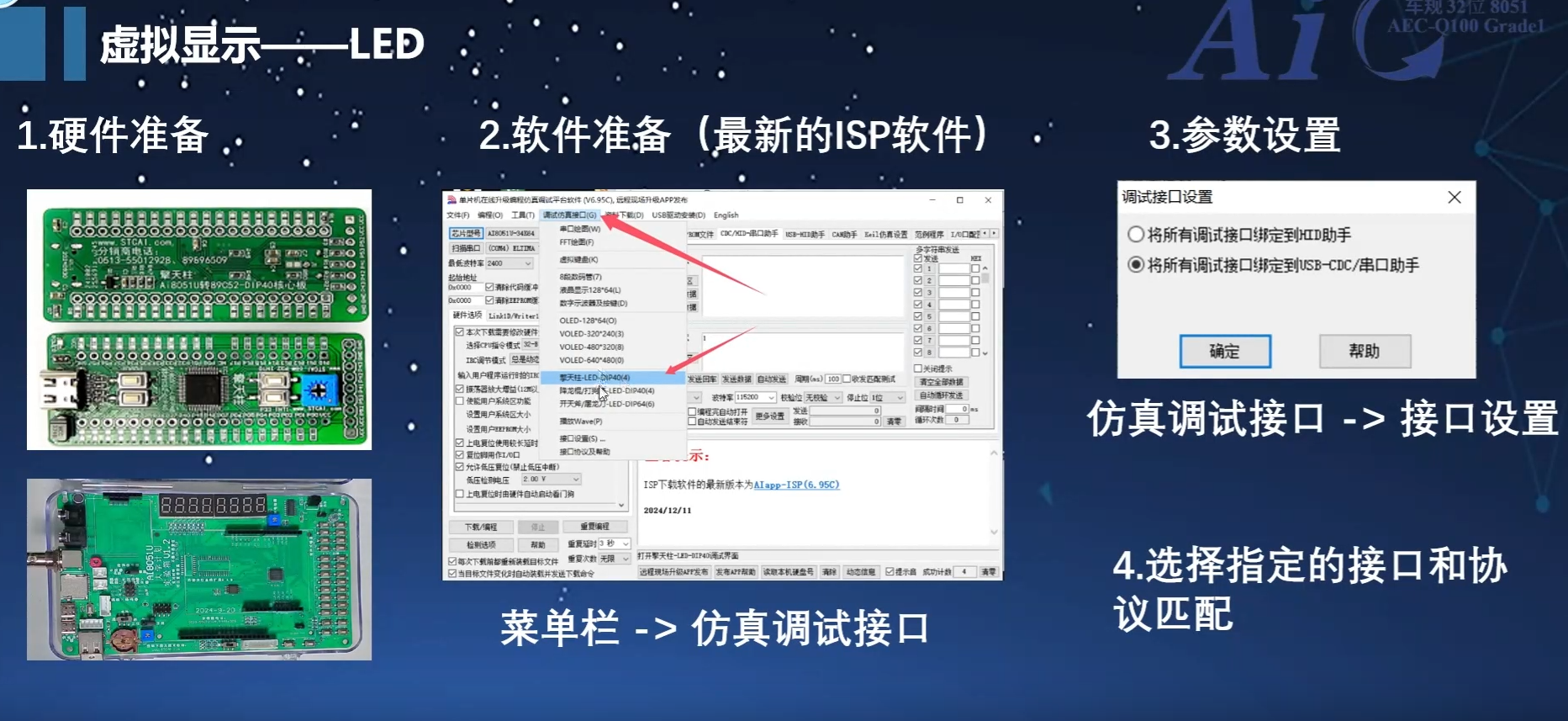

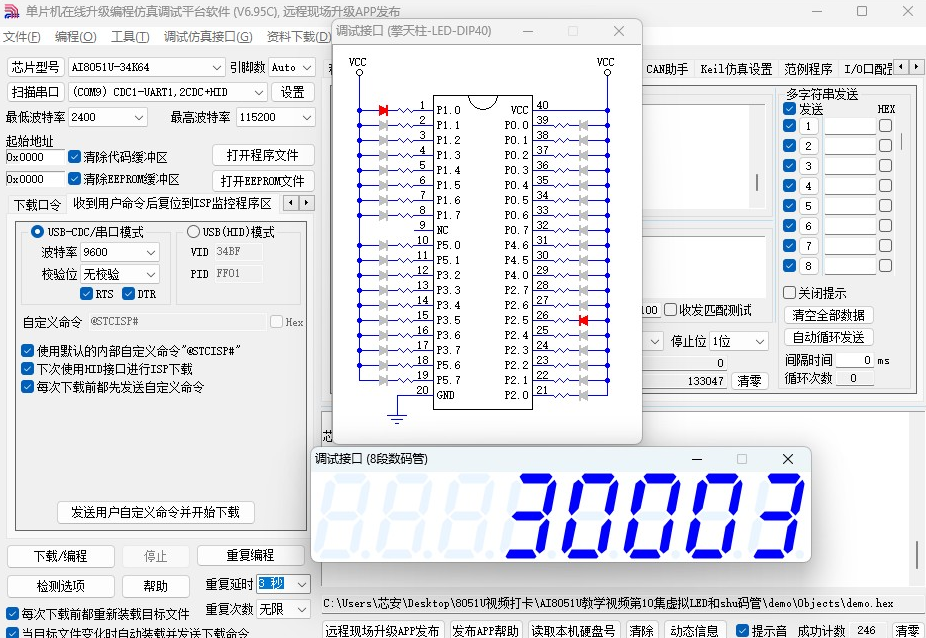

本节主要介绍了ISP软件上的虚拟LED，数码管和虚拟键盘等仿真功能的使用流程及注意事项

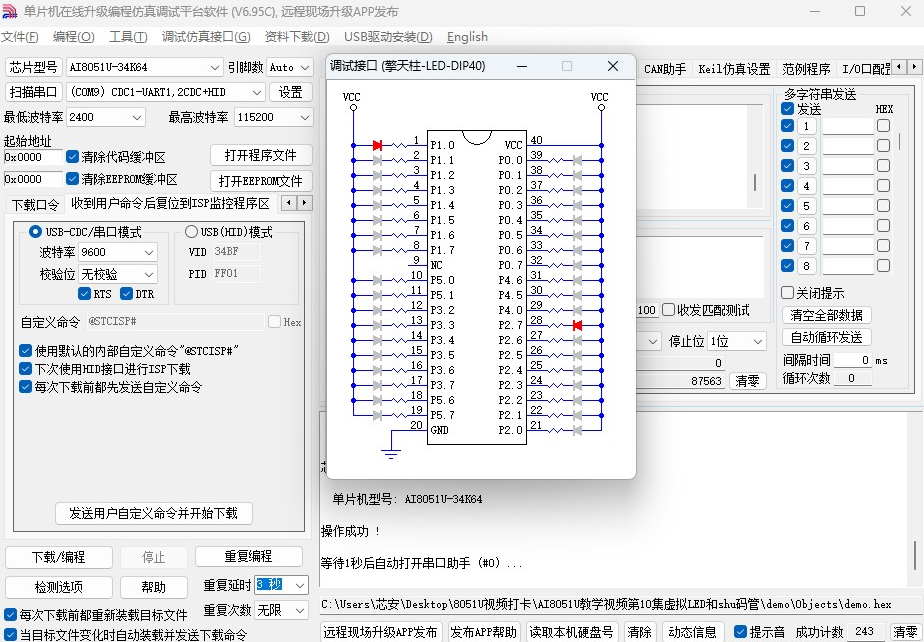

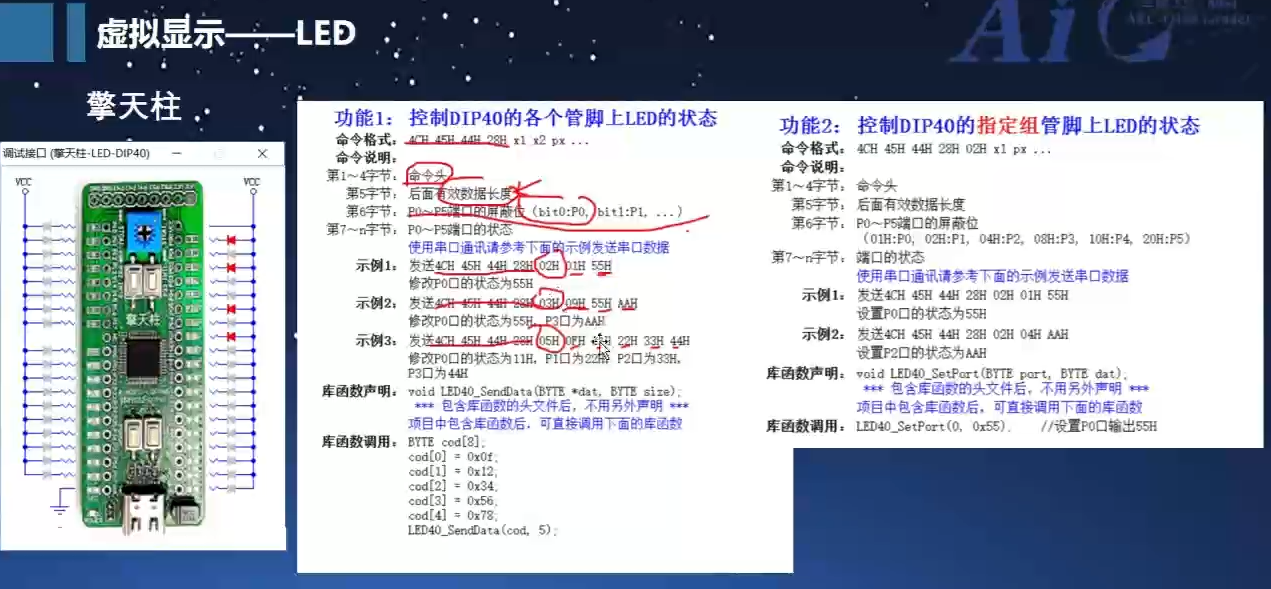

虚拟LED

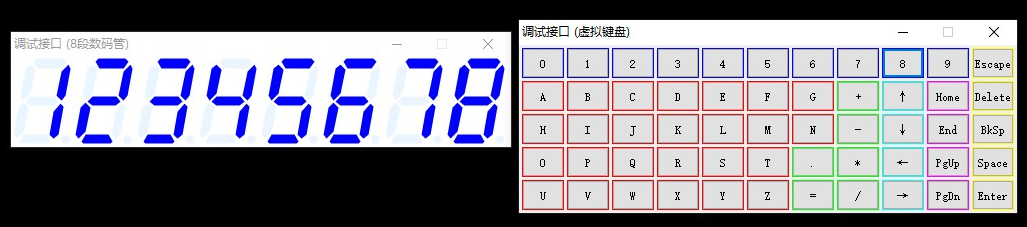

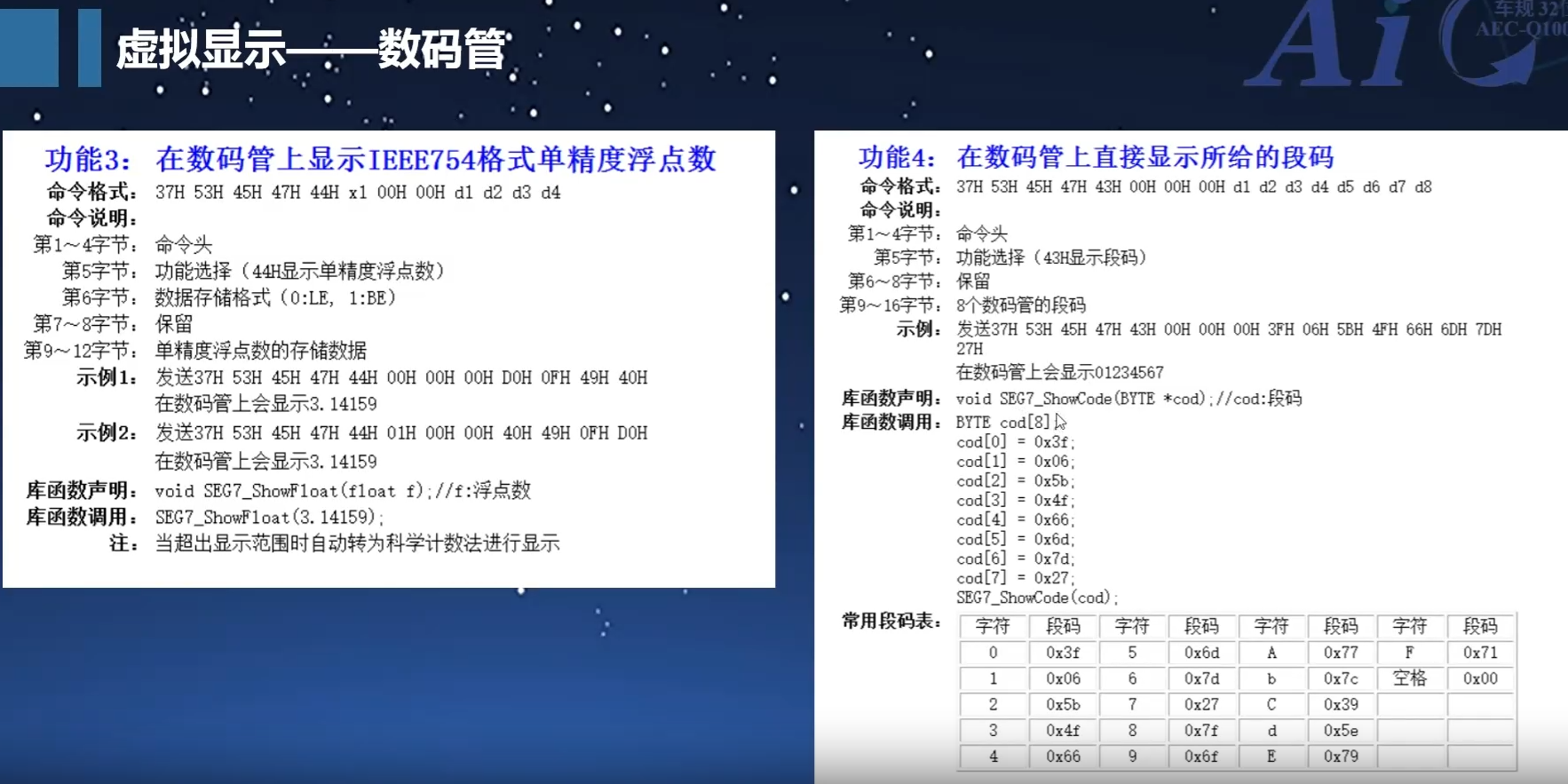

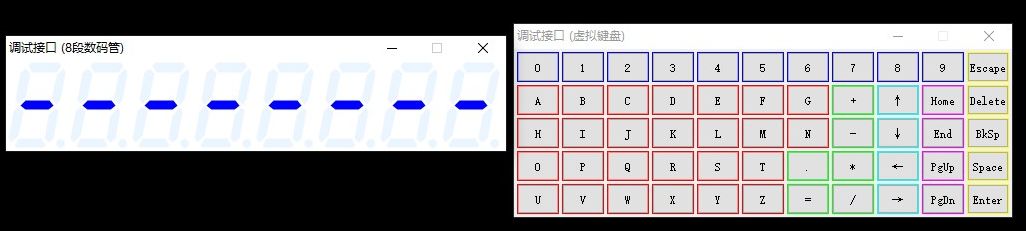

虚拟数码管

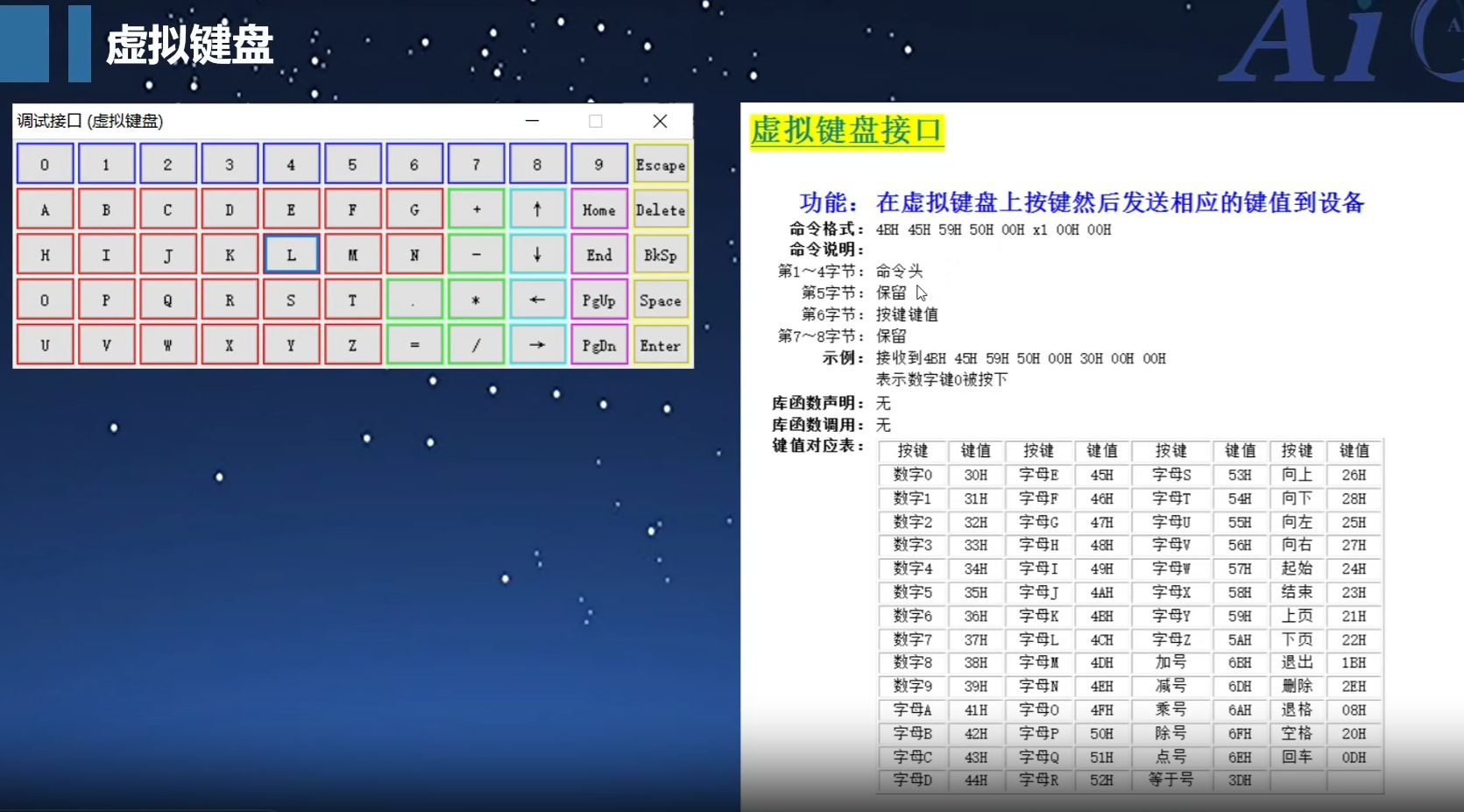

虚拟键盘


任务1：P2口流水灯，P10闪烁

void TASK_1( void )
{
        LED40_SetPort(2,~P2_STATE);                //点亮P20端口
        P2_STATE = (P2_STATE<<1);                //1000 0000 _> 1 0000 0000
        if( P2_STATE == 0 )
        {
                P2_STATE = 1;
        }

        if( P10_STATE == 0)
        {
                LED40_SetBit(1,0);
        }
        else
        {
                LED40_ClrBit(1,0);
        }
        P10_STATE = !P10_STATE;
}
u32 KEY_Count = 0;
复制代码

任务2：左边数码管显示P32按下次数 右边数码管显示P33按下次数

void TASK_2( void )
{
        KEY_Count = KEY1_COUNT *10000 + KEY2_COUNT;
        SEG7_ShowLong(KEY_Count ,10);
}
u32 REC_NUM = 0;
复制代码

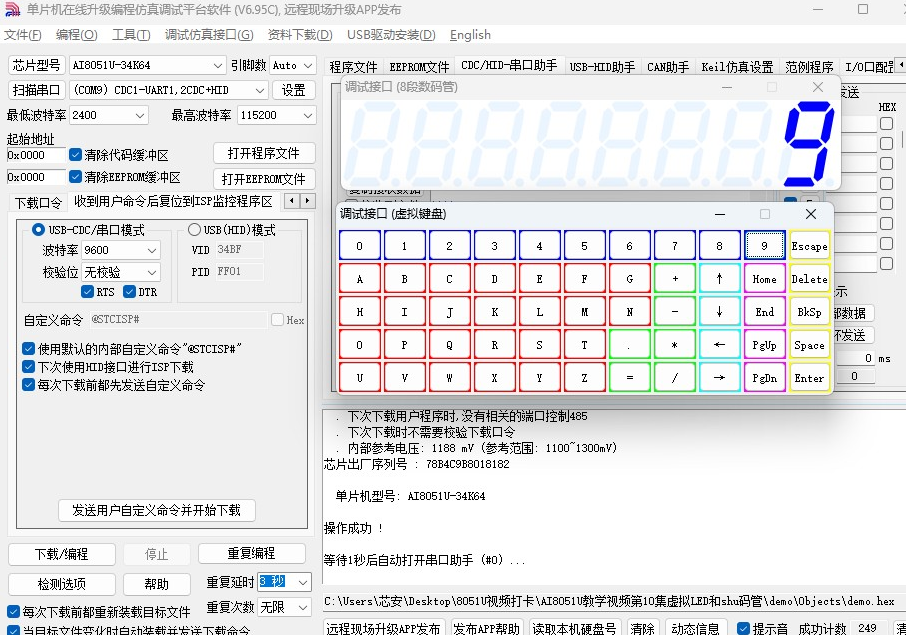

任务3：按下数字按键在数码管显示对应的按键数字

void TASK_3( void )
{
        SEG7_ShowLong( REC_NUM ,10);
}
复制代码

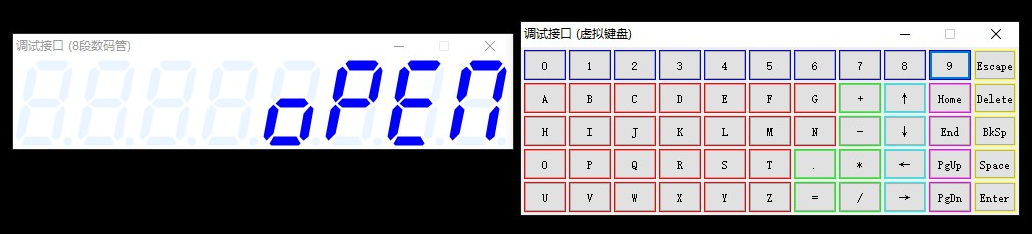

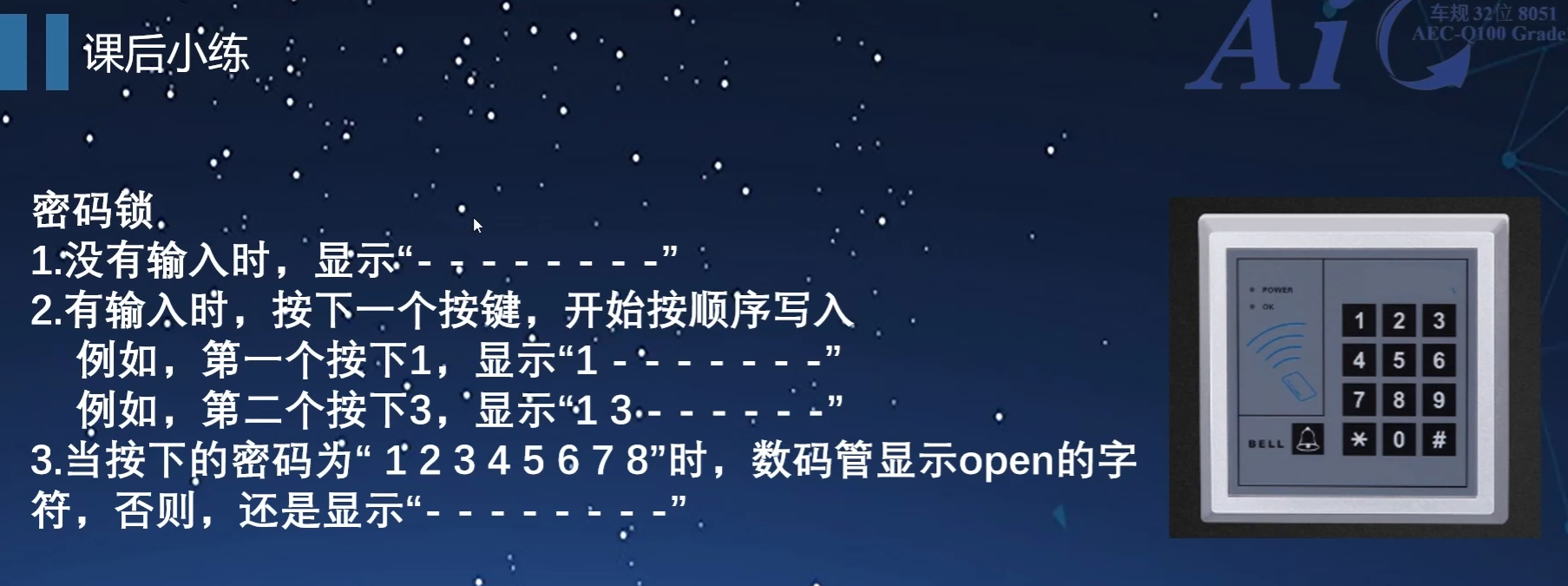

课后练习




io.c

#include "io.h"

u16 cnt1,cnt2;
u16 Key_Vol[3] ;                                //按键按下持续时间

u8 code t_display[]={                       //标准字库
//   0    1    2    3    4    5    6    7    8    9    A    B    C    D    E    F
    0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
//black  -     H    J    K    L    N    o   P    U     t    G    Q    r   M    y
    0x00,0x40,0x76,0x1E,0x70,0x38,0x37,0x5C,0x73,0x3E,0x78,0x3d,0x67,0x50,0x37,0x6e,
    0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,0xFF,0xEF,0x46};    //0. 1. 2. 3. 4. 5. 6. 7. 8. 9. -1

u8 cod[8] = {0x40,0x40,0x40,0x40,0x40,0x40,0x40,0x40};

void KEY_Task(void)
{
        if( P32 == 0 )
        {
                Key_Vol[0]++;
                if( Key_Vol[0]==5 )
                {
                        //按键按下的任务
                        cnt1++;
                }
        }
        else
        {
                Key_Vol[0] = 0;
        }

        if( P33 == 0 )
        {
                Key_Vol[1]++;
                if( Key_Vol[1]==5 )
                {
                        //按键按下的任务
                        cnt2++;
                }
        }
        else
        {
                Key_Vol[1] = 0;
        }
}

u8 index=0;
u8 overflag = 0;

void Task_4(void)
{
        SEG7_ShowCode(cod);
        switch(rec_vkey)
        {
                case 0:cod[index] = t_display[rec_vkey];rec_vkey = 0xff;index++;if(index > 8){overflag = 1;index = 0;}break;
                case 1:cod[index] = t_display[rec_vkey];rec_vkey = 0xff;index++;if(index > 8){overflag = 1;index = 0;}break;
                case 2:cod[index] = t_display[rec_vkey];rec_vkey = 0xff;index++;if(index > 8){overflag = 1;index = 0;}break;
                case 3:cod[index] = t_display[rec_vkey];rec_vkey = 0xff;index++;if(index > 8){overflag = 1;index = 0;}break;
                case 4:cod[index] = t_display[rec_vkey];rec_vkey = 0xff;index++;if(index > 8){overflag = 1;index = 0;}break;
                case 5:cod[index] = t_display[rec_vkey];rec_vkey = 0xff;index++;if(index > 8){overflag = 1;index = 0;}break;
                case 6:cod[index] = t_display[rec_vkey];rec_vkey = 0xff;index++;if(index > 8){overflag = 1;index = 0;}break;
                case 7:cod[index] = t_display[rec_vkey];rec_vkey = 0xff;index++;if(index > 8){overflag = 1;index = 0;}break;
                case 8:cod[index] = t_display[rec_vkey];rec_vkey = 0xff;index++;if(index > 8){overflag = 1;index = 0;}break;
                case 9:cod[index] = t_display[rec_vkey];rec_vkey = 0xff;index++;if(index > 8){overflag = 1;index = 0;}break;
                default:rec_vkey = 0xff;break;
        }

        if(overflag)
        {
                overflag = 0;
                if((cod[0]==t_display[1]) && (cod[1]==t_display[2]) && (cod[2]==t_display[3]) && (cod[3]==t_display[4]) && \
                        (cod[4]==t_display[5]) && (cod[5]==t_display[6]) && (cod[6]==t_display[7]) && (cod[7]==t_display[8]))
                {
                        cod[0] = 0x00;
                        cod[1] = 0x00;
                        cod[2] = 0x00;
                        cod[3] = 0x00;
                        cod[4] = 0x5C;
                        cod[5] = 0x73;
                        cod[6] = 0x79;
                        cod[7] = 0x37;
                }
                else
                {
                        cod[0] = 0x40;
                        cod[1] = 0x40;
                        cod[2] = 0x40;
                        cod[3] = 0x40;
                        cod[4] = 0x40;
                        cod[5] = 0x40;
                        cod[6] = 0x40;
                        cod[7] = 0x40;
                }
        }

}
复制代码

io.h

#ifndef __IO_H
#define __IO_H

#include "config.h"                        //调用头文件

void KEY_Task(void);
void Task_4(void);
#endif
复制代码

Tow***

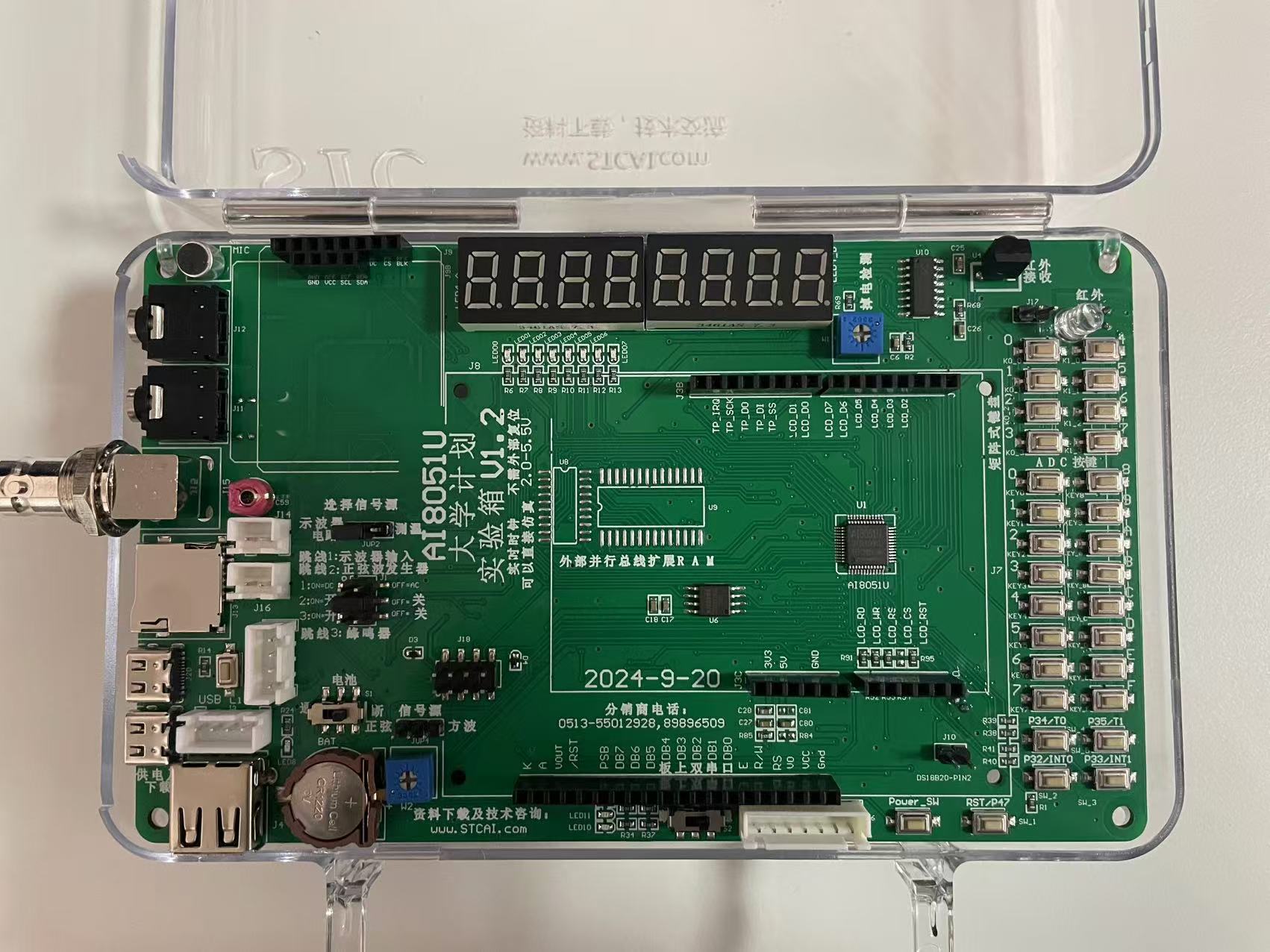

收到官方送的AI8051U实验箱啦，感谢官方支持！！！！！！！！！

Tow***

老规矩先点灯

Tow***

第九集计时

Tow***

第九集课后练习

Tow***

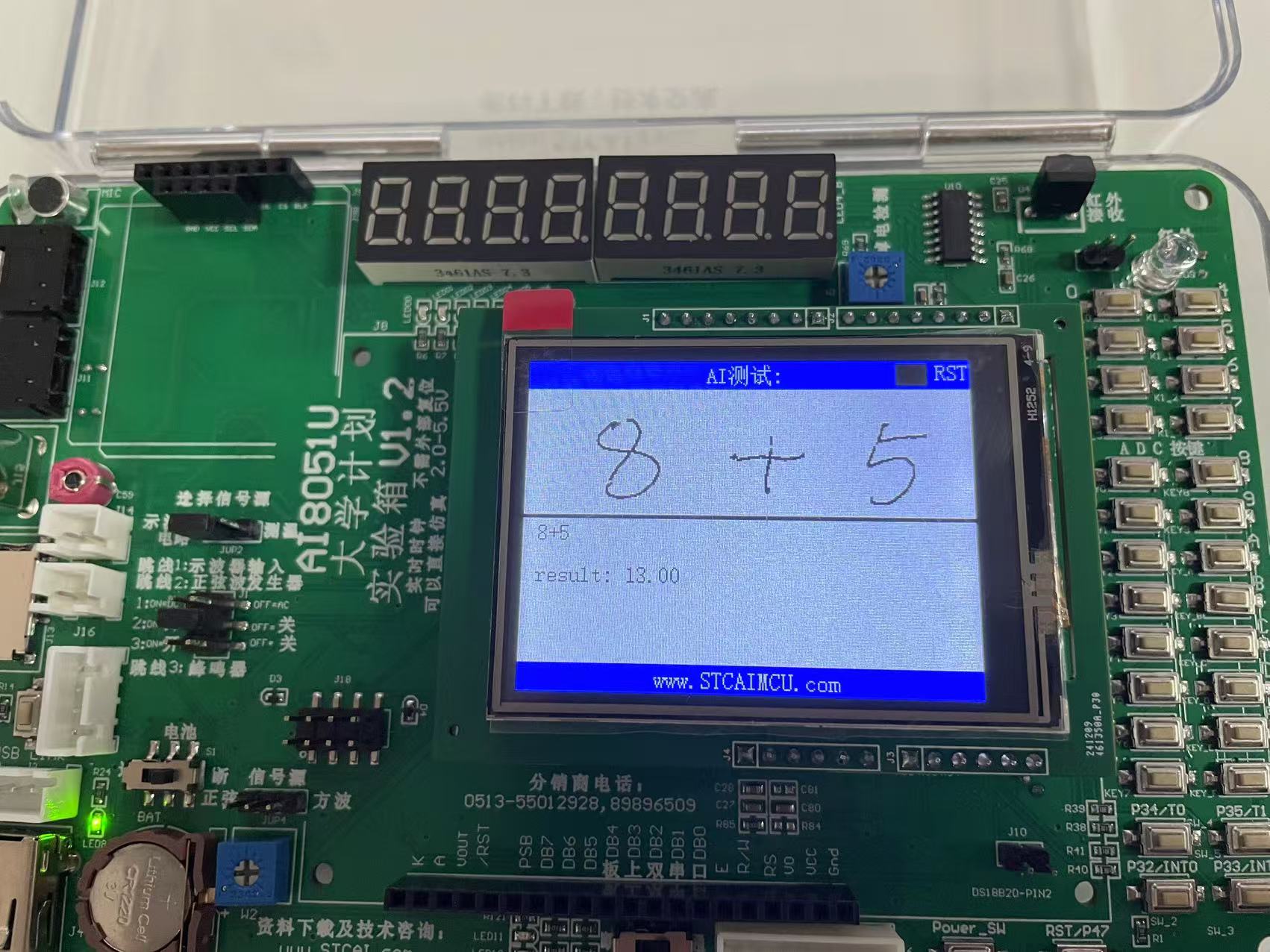

冲哥的屏幕到了先来个手写计算器例程学习下

Tow***

第十集课后练习

Tow***

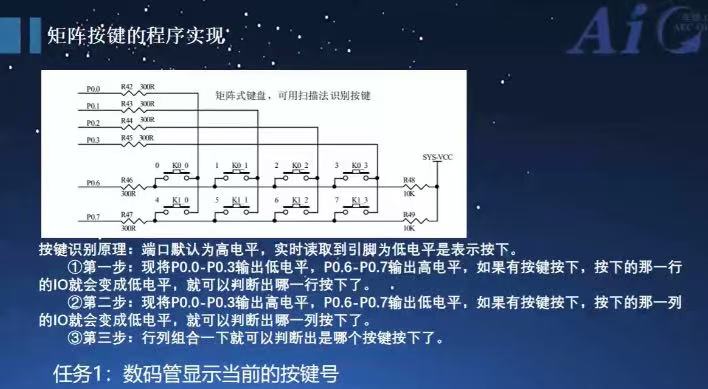

一、矩阵按键介绍
与独立按键对比：
独立按键：一个按键占用一个 I/O 口。
矩阵按键：将按键排成行列矩阵形式，可减少 I/O 口占用。
矩阵按键的优势：
以较少的 I/O 口控制较多的按键。
例如：8 个 I/O 口可控制 16 个按键。

二、矩阵按键控制原理
按键检测原理：
先将部分引脚输出低电平，部分输出高电平。
若有按键按下，高电平引脚会被拉低。
通过改变输出电平的引脚，结合行和列的状态，可判断按下的按键。


三、矩阵按键程序编写
功能函数：
定义矩阵按键读取函数，返回按下按键的序号。
函数内通过三步操作判断按键状态：先输出特定电平，延时等待，读取引脚状态并计算。
优化函数：
通过静态变量记录上一次按键状态，与当前状态对比，避免重复输出。
