AI8051擎天柱小板板学习记录

linxi***

1。今天收到了STC的AI8051开发板。老高的主频，4串口。当时看到就想试试。在这里感谢stc的支持。说起stc估计是大多是搞单片机的入门之路。从最开始的stc89c52,到后来的stc12c5a,还有后面的stc32。stc的单片机一直在坚持着简单易用的原则。是真正贴近电子打工人应用的一种方式吧。

2。话不多说。晒一下板板。

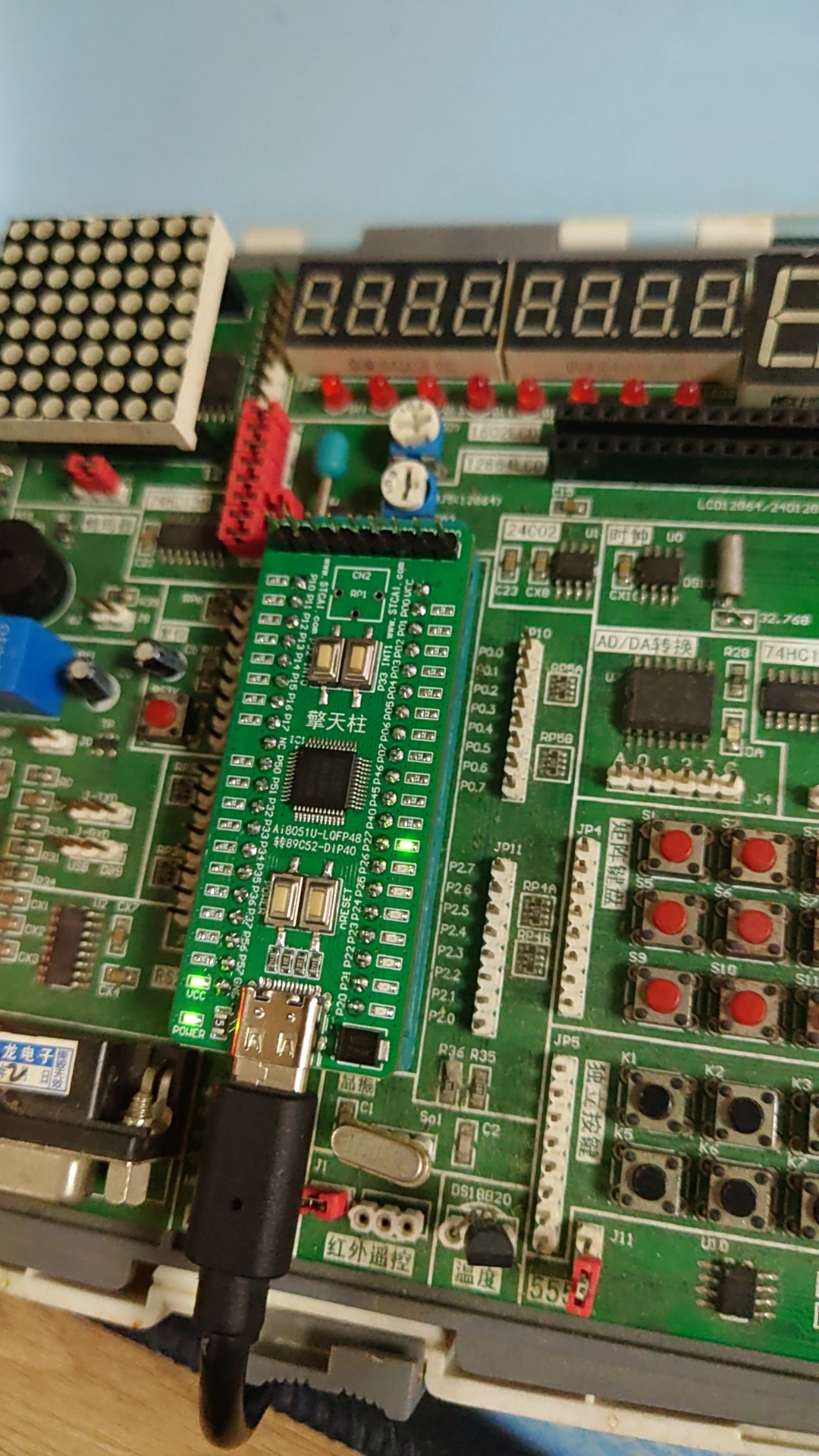

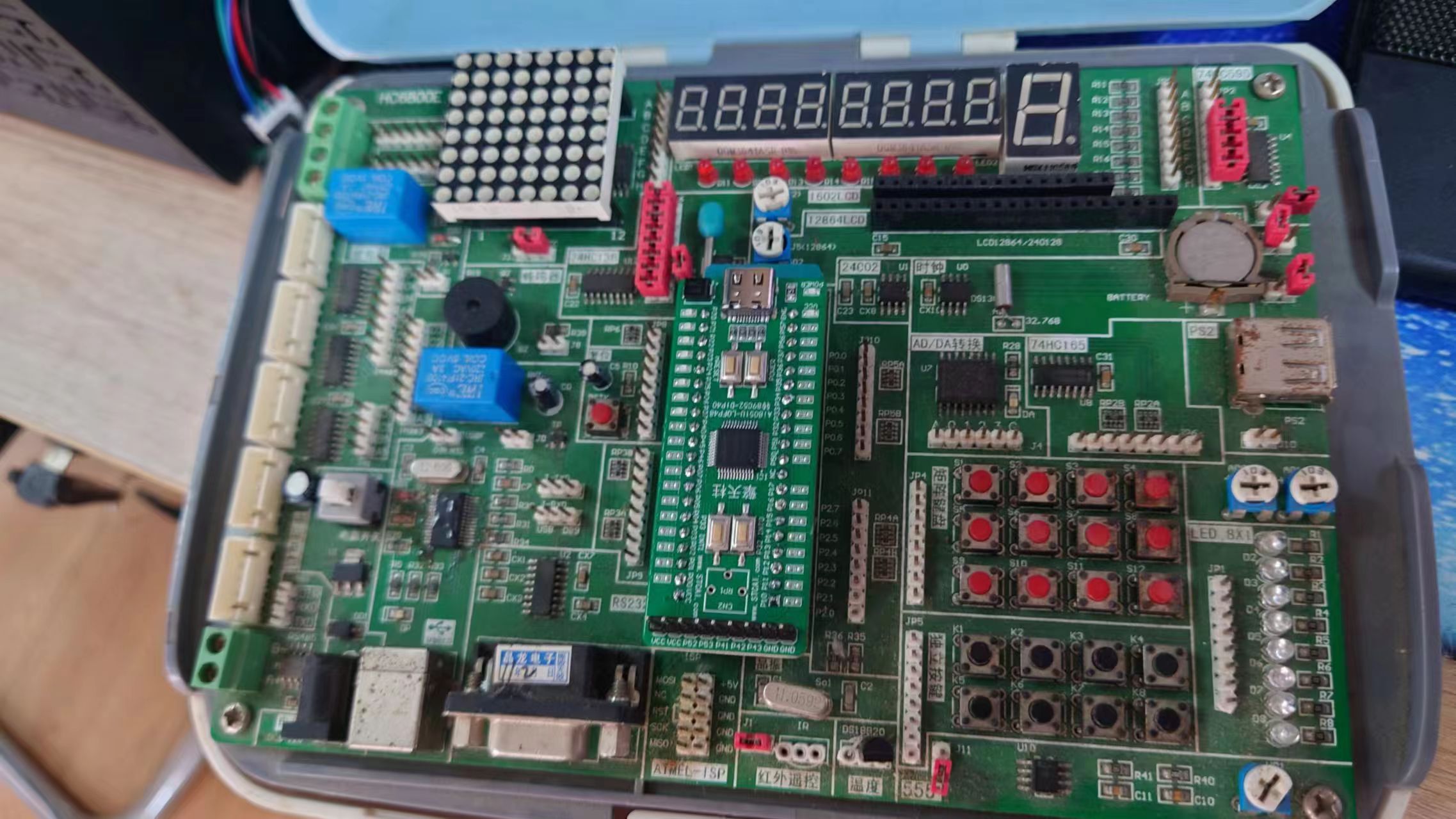

上图的核心板就是擎天柱核心板。非常贴心的兼容了传统8051单片机接口，让我的这个老普中还能发挥些余热。板载了8个LED，其余脚位的LED空置着，全焊起来搞个流水灯一定也挺壮观。四个按钮，一个复位，一个控制电源的，就是重新上电进下载用的。下面两个接在了两个外部中断口上。不知道外部中断资源如何。下面慢慢看。

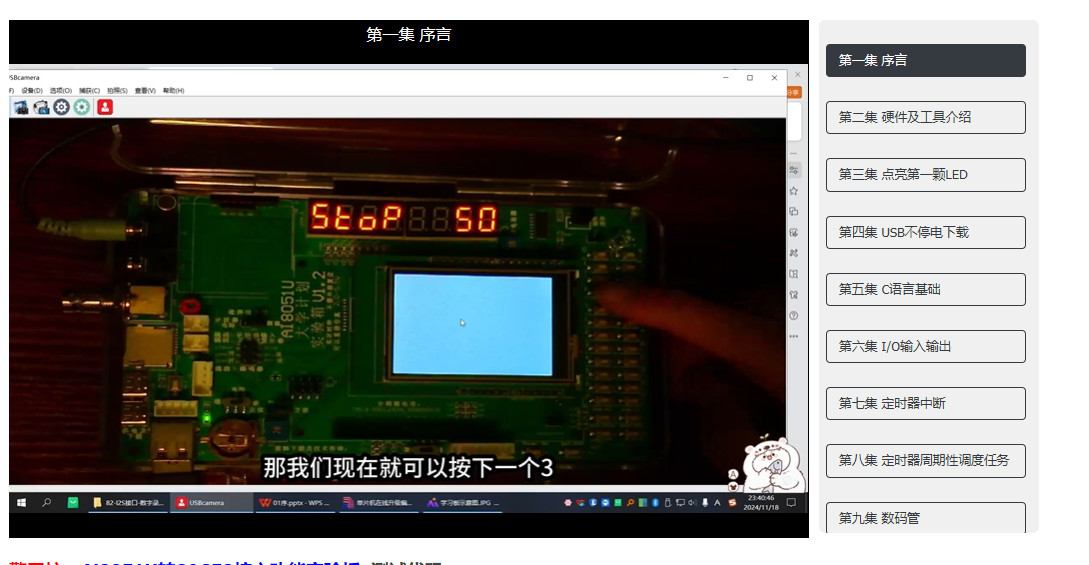

第一集打卡。

linxi***

第一集完事了，主要就是一些简单介绍。还是能看出来，虽然升级了很多，但是很多使用方式还是坚持着原来的方式，这对于我们这些老用户非常的友好。usb直通下载，一直是stc的亮点。想想当时学习，要下载器，还不能仿真的日子，真的觉得现在的stc单片机已经跨越了太多。

linxi***

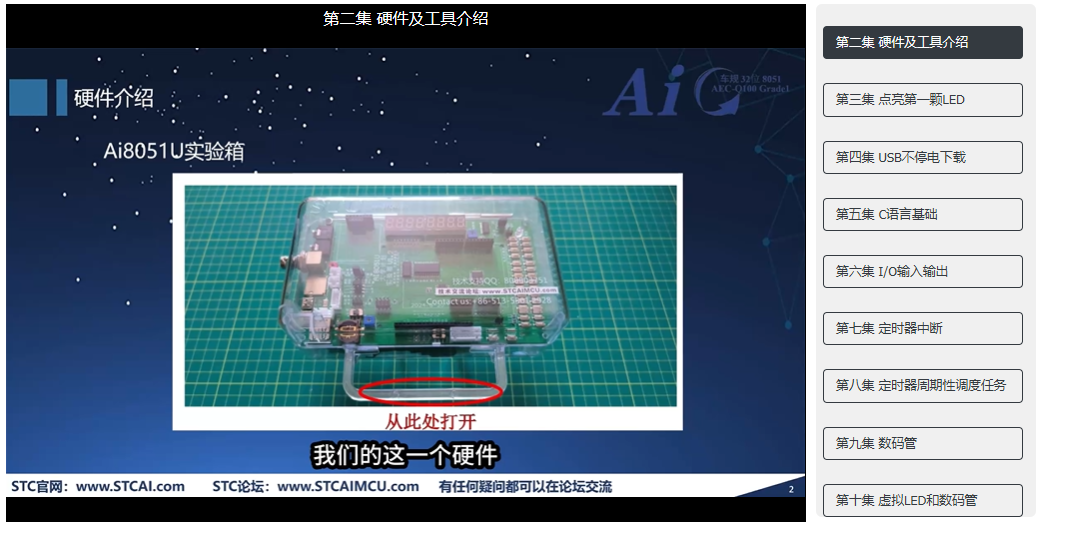

开始第二集。是些工具的介绍。这个试验箱我没有，我拿我的老普中学习吧。希望楼主看到了，看在我这么积极的份上给我也来一块。

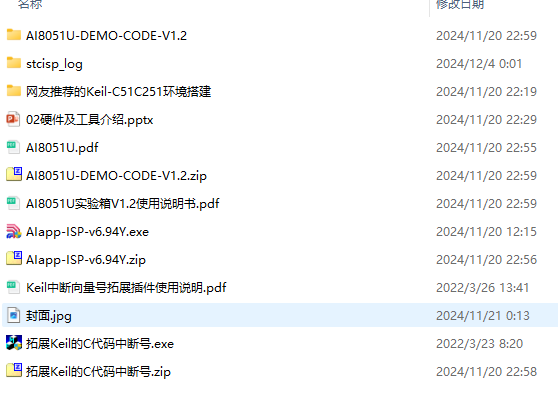

资料包的内容。很久没用51，现在这个要支持32位指令集，需要安装c251版的keil。

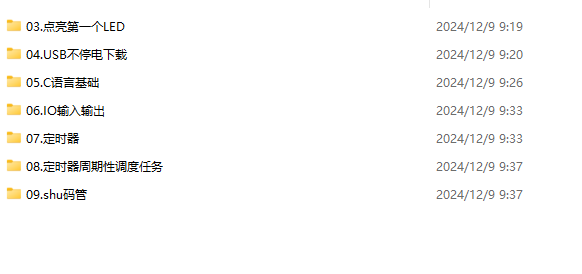

擎天柱核心板的配套历程。下面就安装我的c251吧。

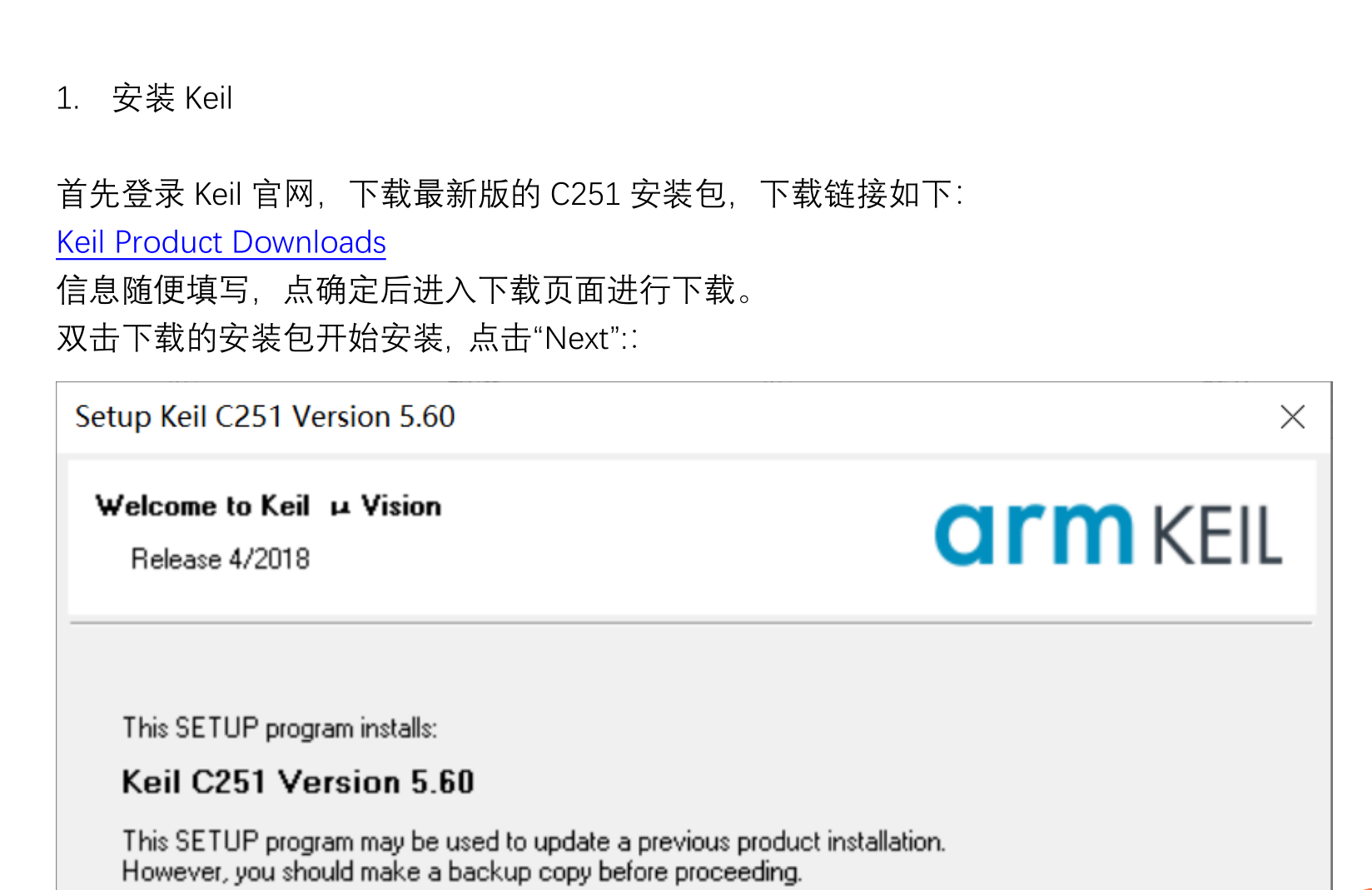

有文档，按文档安装。没啥子难度了。

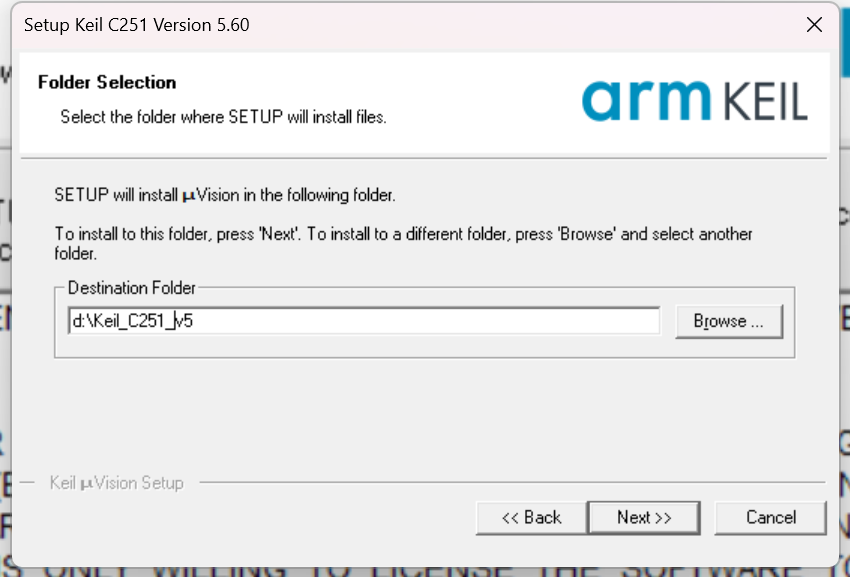

这里我有arm的keil。我得改个目录。

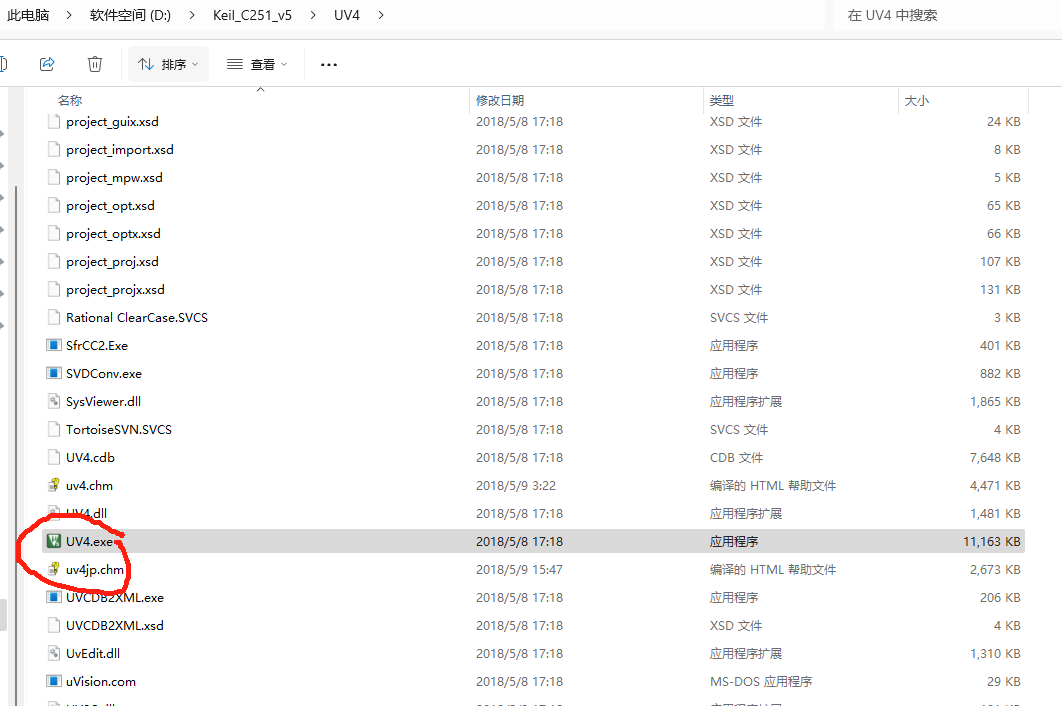

如果有arm版keil，需要把这个来个快捷方式拖出去。不然打开会总是arm版本的。我只有这个办法。不知道现在是不是有更先进的办法了。也欢迎大家交流。

装好了，打开需要和谐一下，这样功能全。

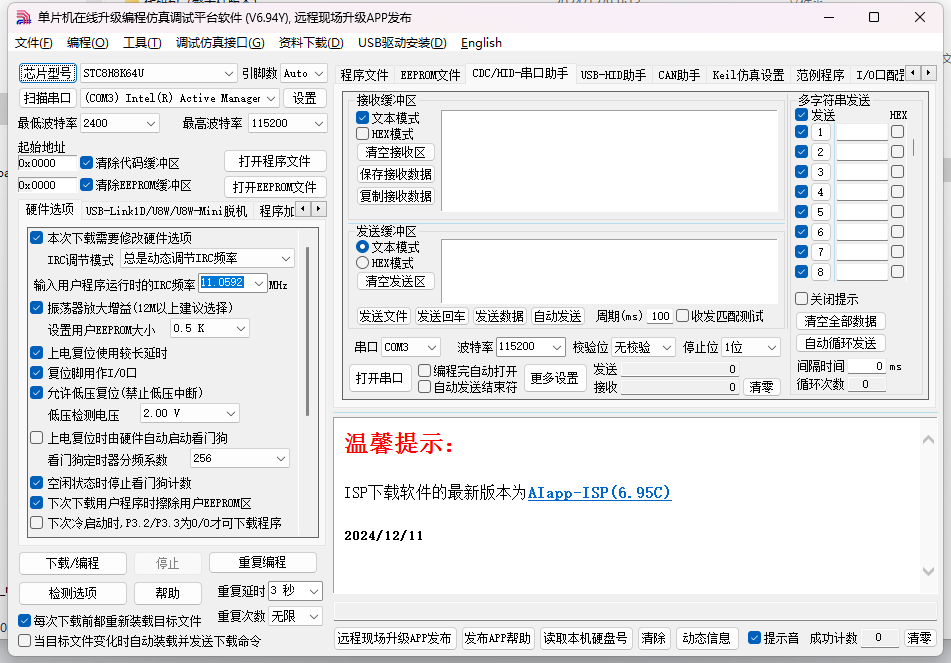

打开这个全能软件，要做一些pack包的适配。这软件真的是功能越发多了。选择keil仿真设置，选好型号，添加找到keil安装目录就好了。

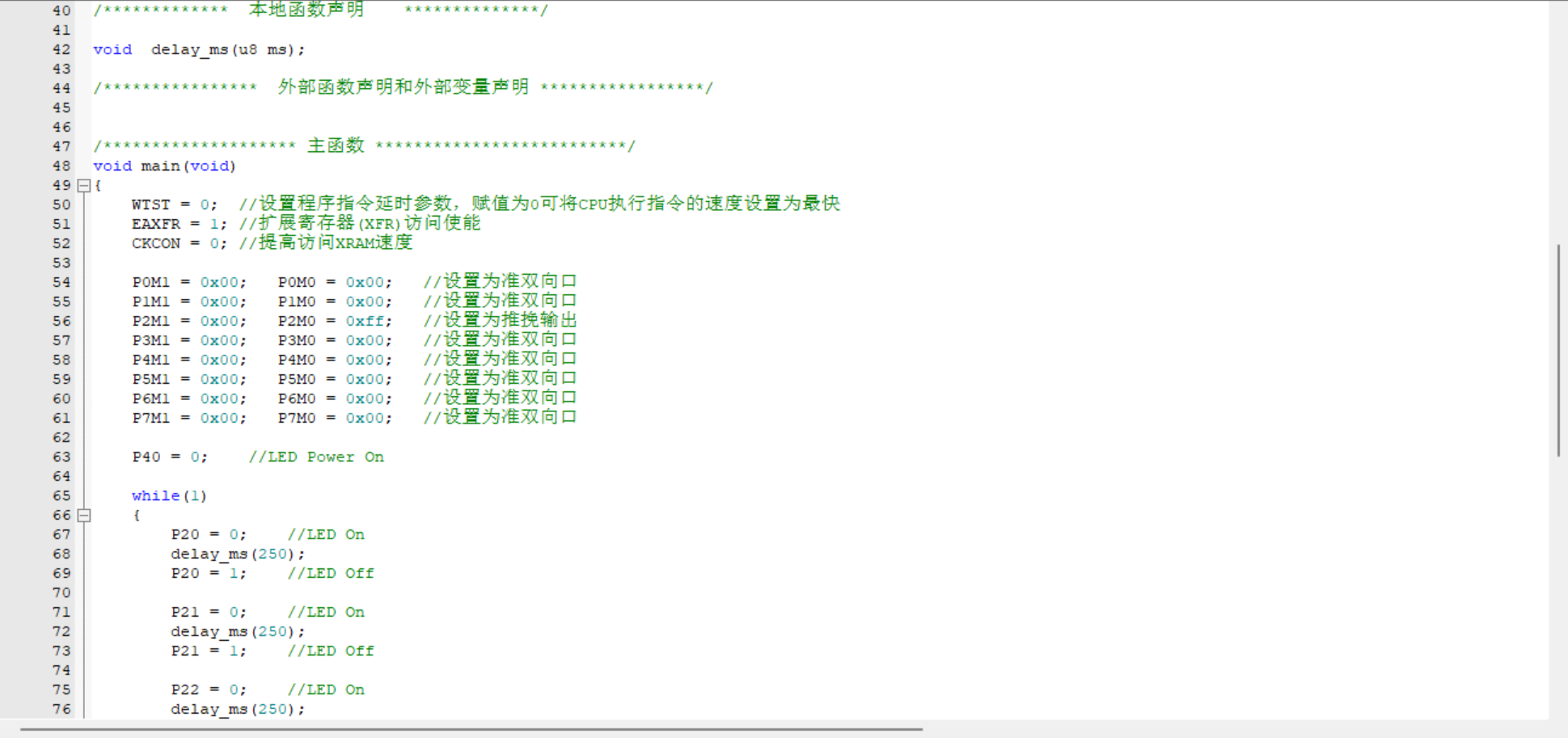

打开点灯程序，如下。

下面来点个灯。

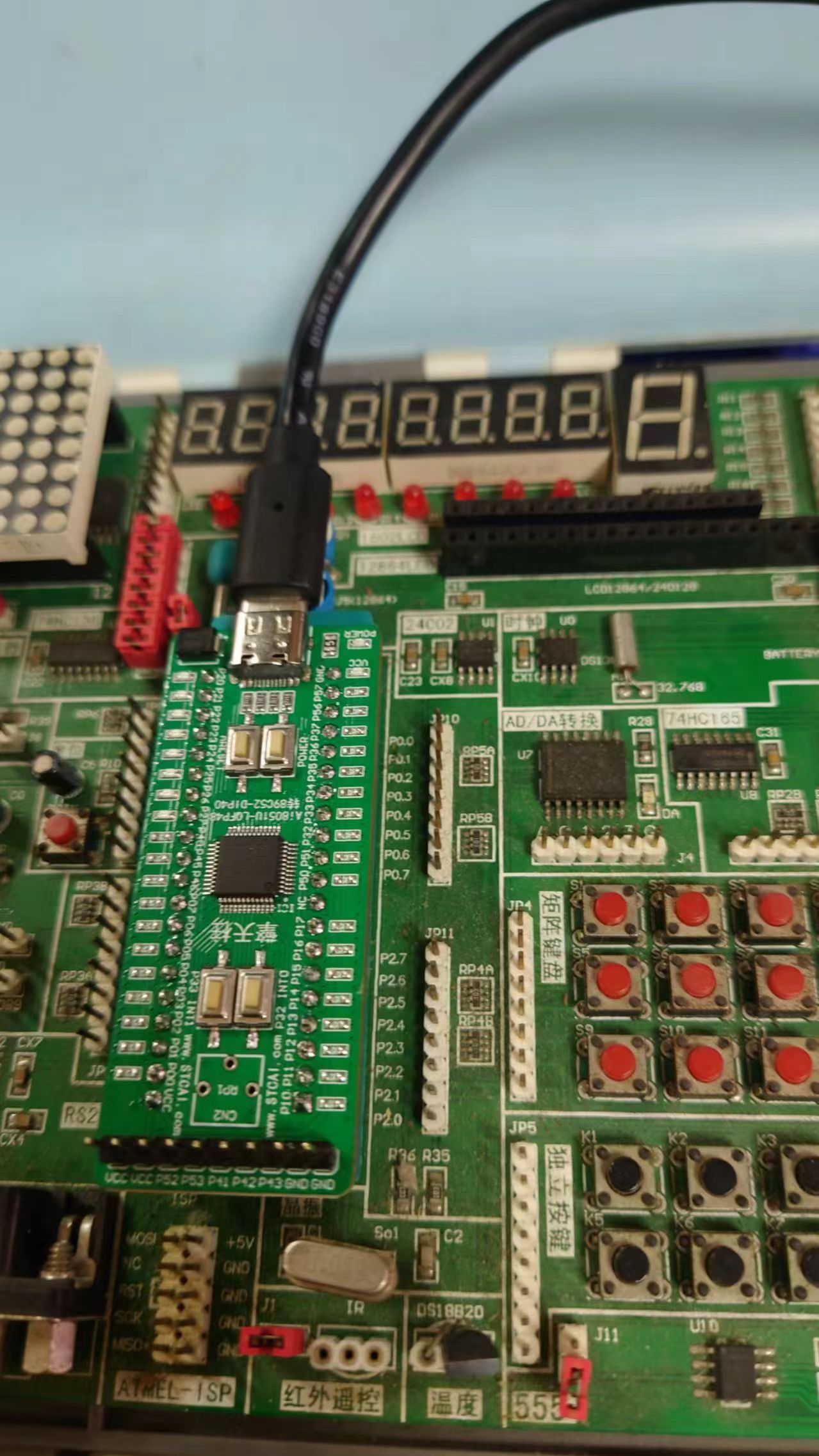

直接typec线伺候，没反应。

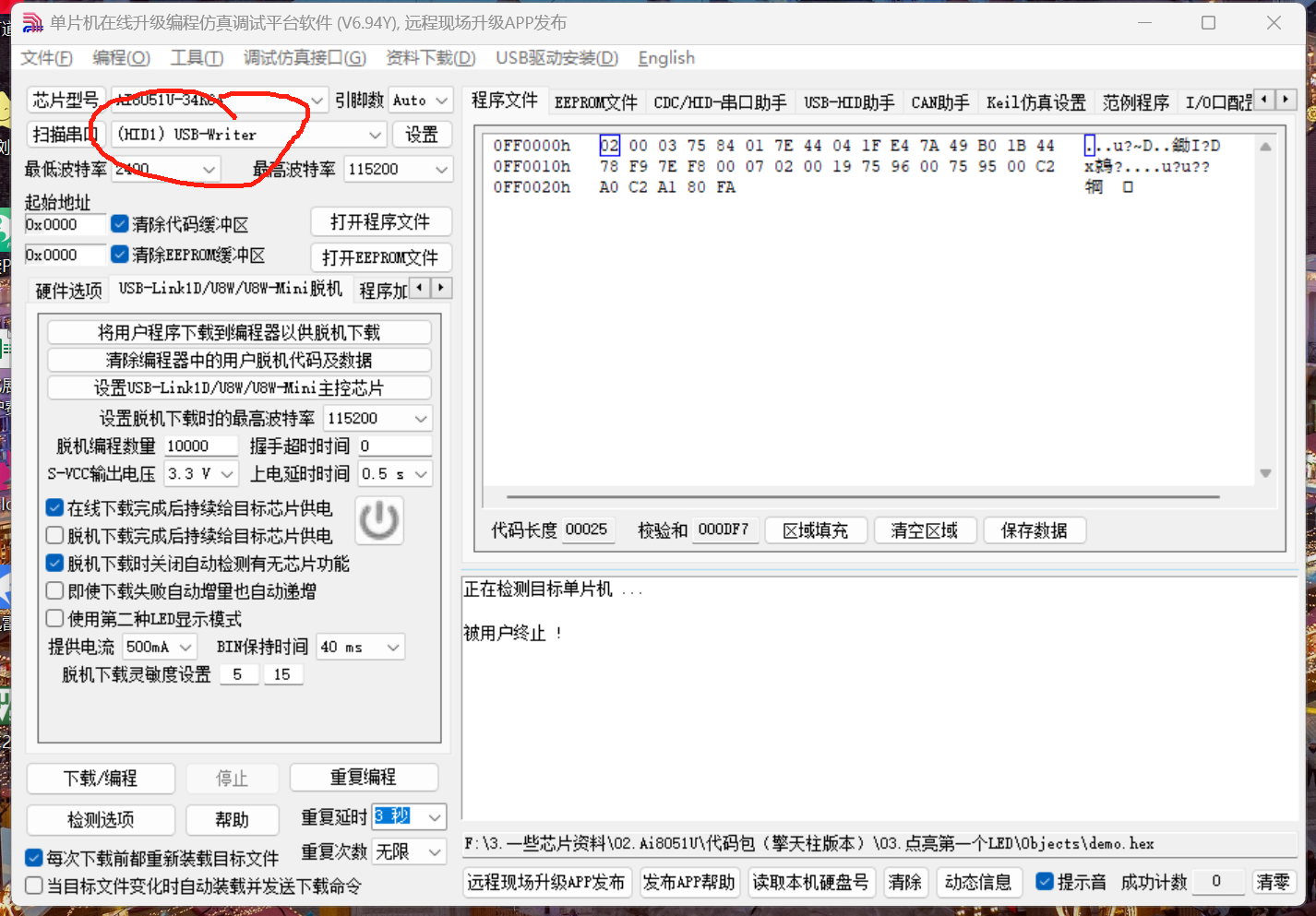

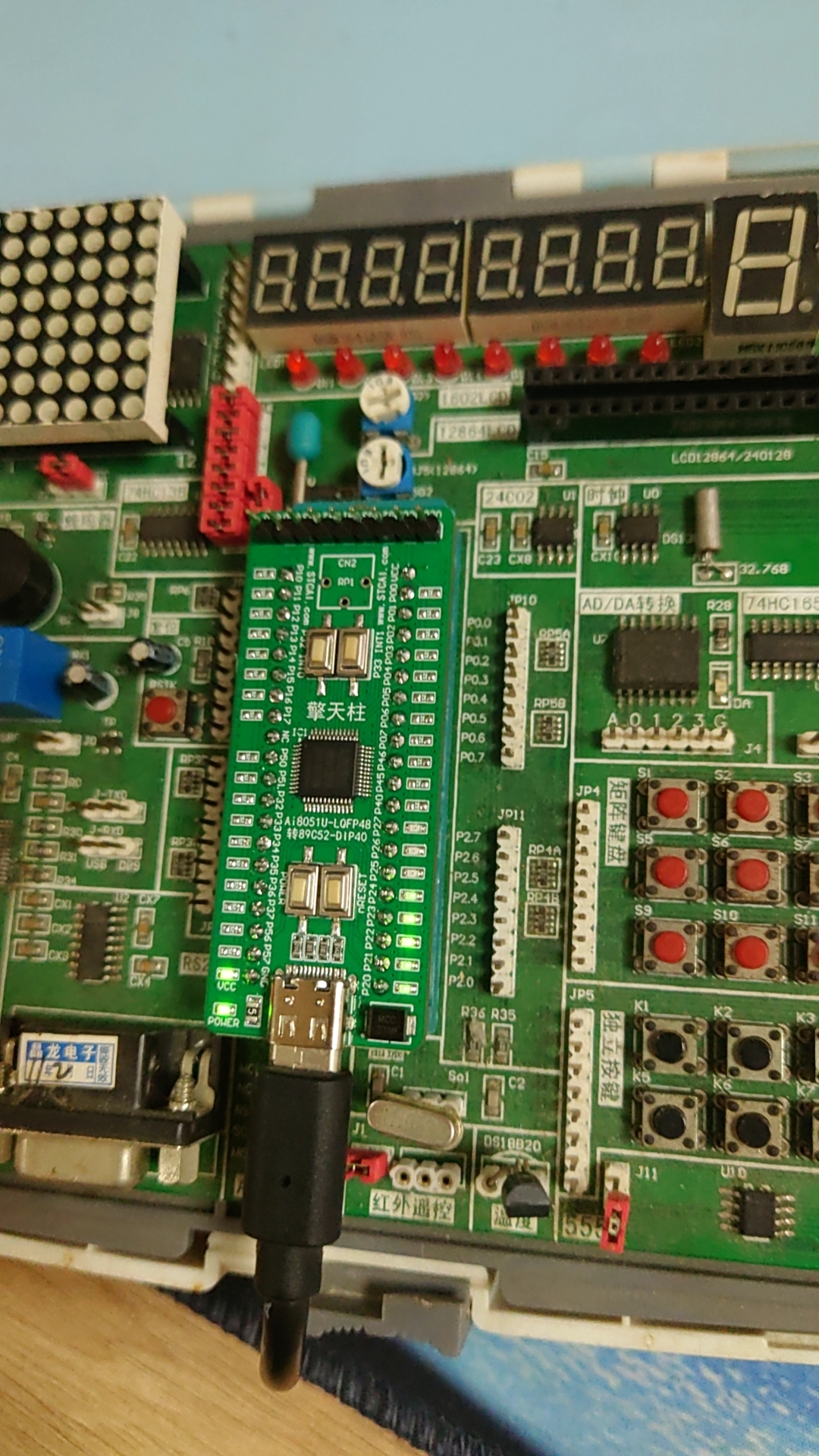

我的错，插反了。汗汗汗。。。。自带流水灯程序。还是找不到串口。再看视频。需要按住P32。再按住Power，松开后，就识别了。像下面这样。

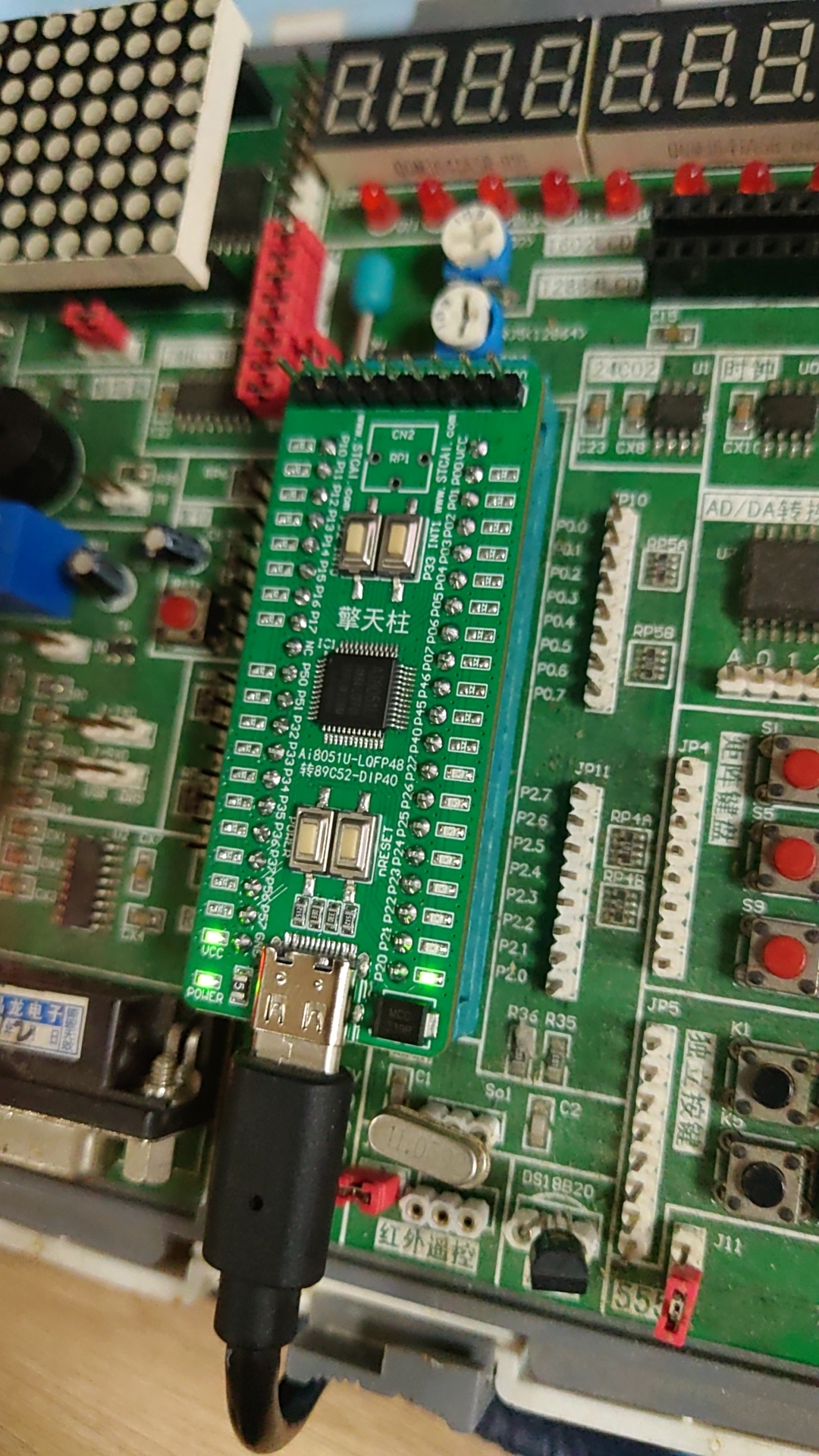

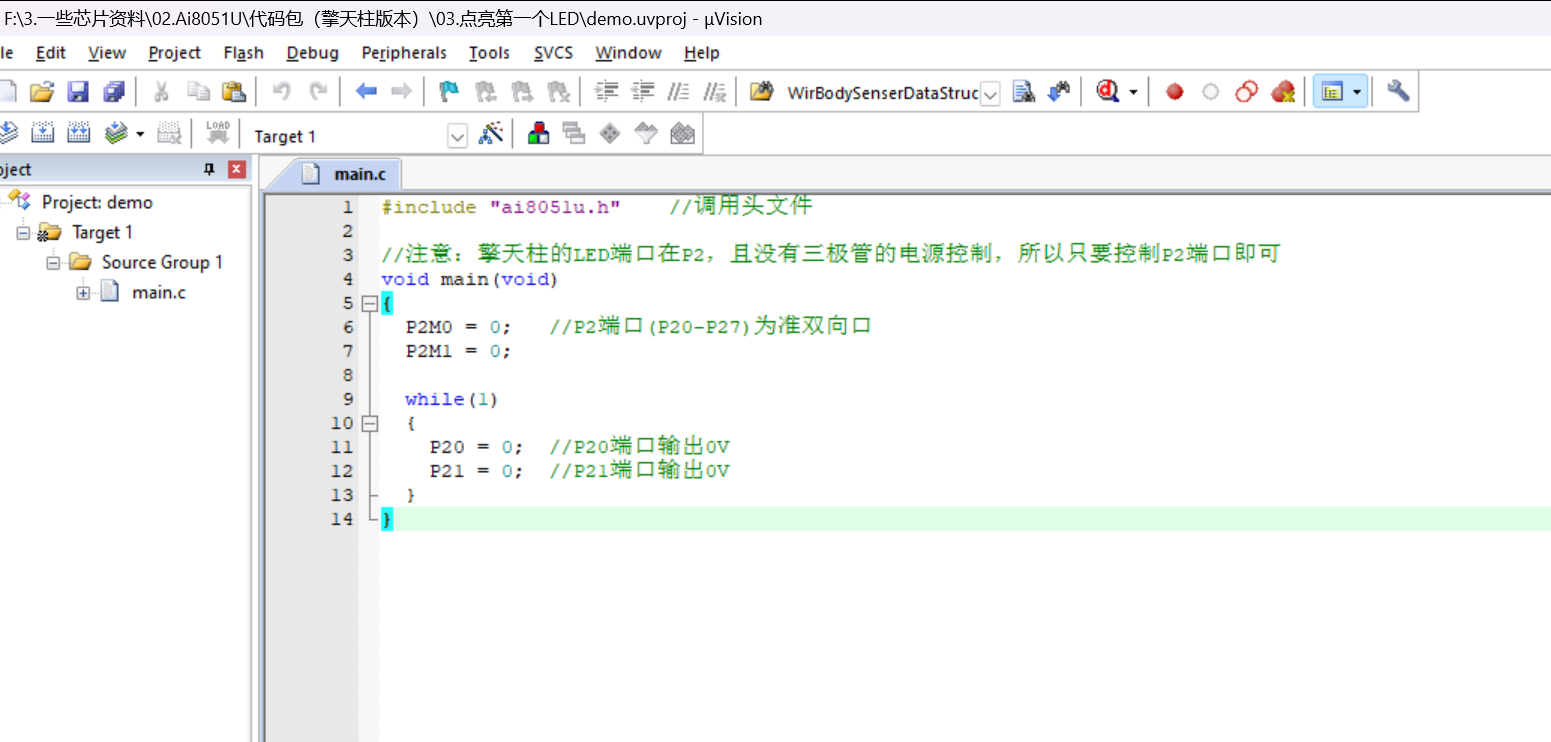

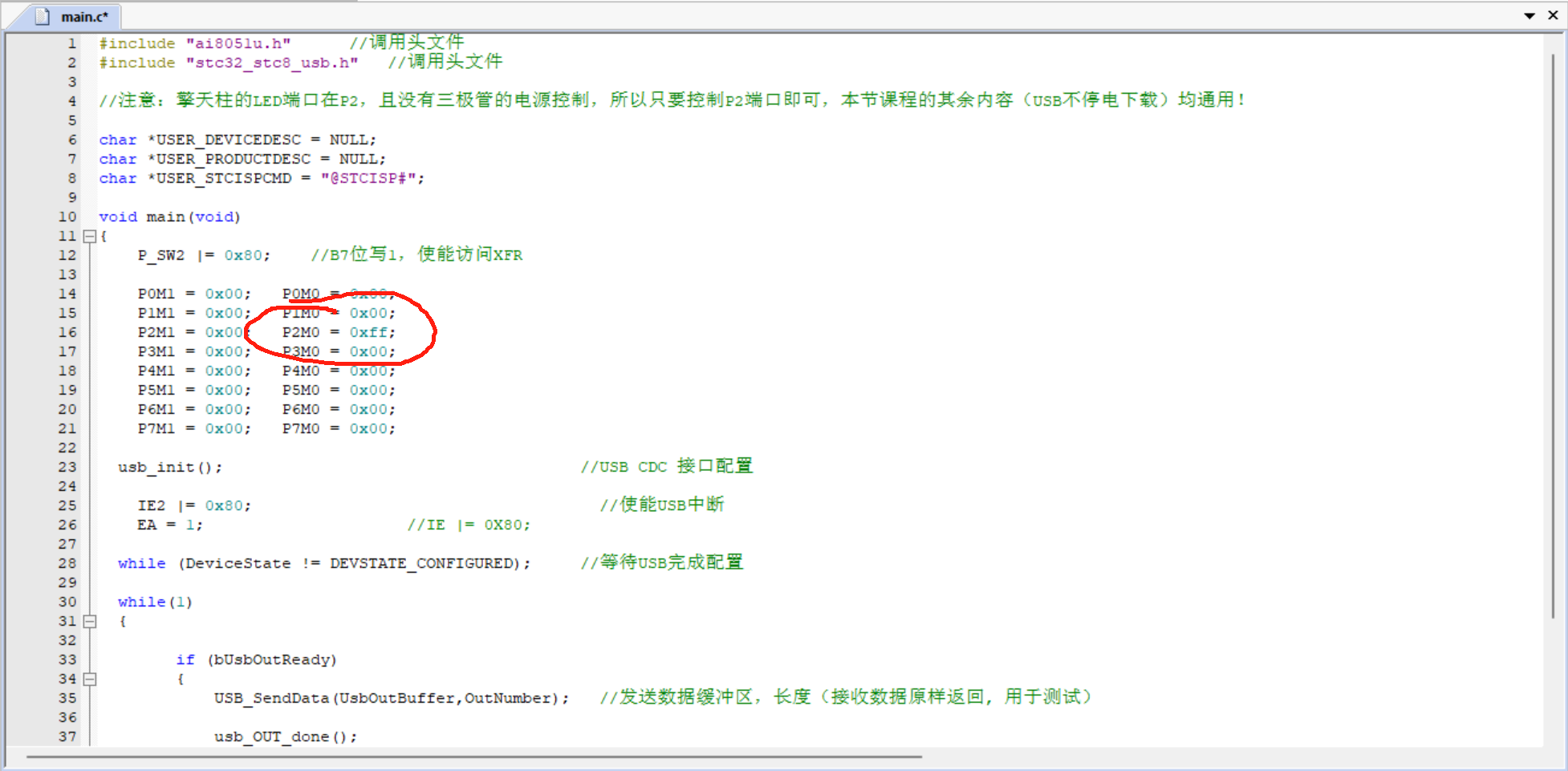

试了下擎天柱的点灯程序。没成功。改了下试验箱的。成功流水。

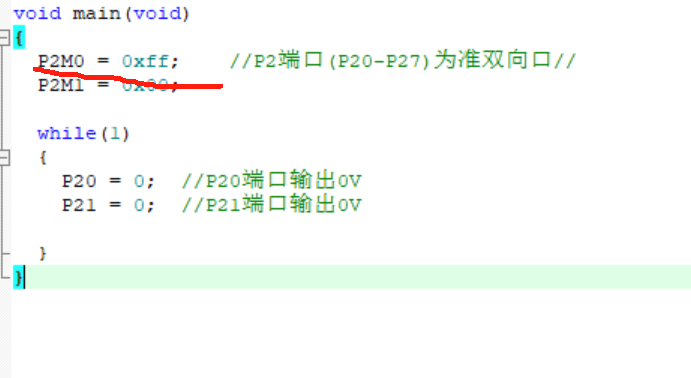

点灯这里，不能为准双向口，要推挽。

到这里，第三集搞完了。

linxi***

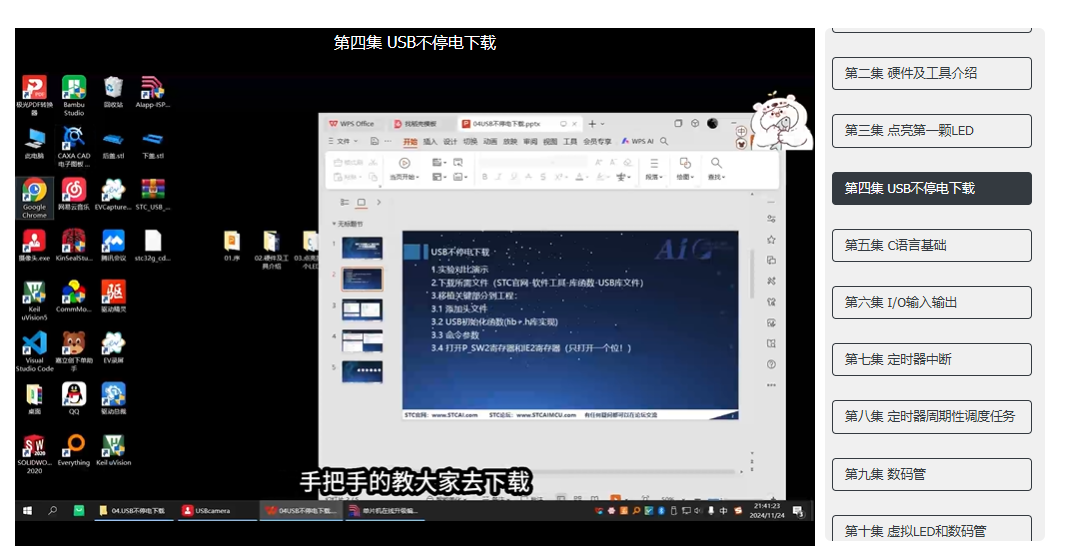

第四集，不断电下载。

老问题，改一下。这个功能直接用库去处理。通过不同的字头，识别，启动程序下载。类似于芯片自编程。用起来的确很方便。

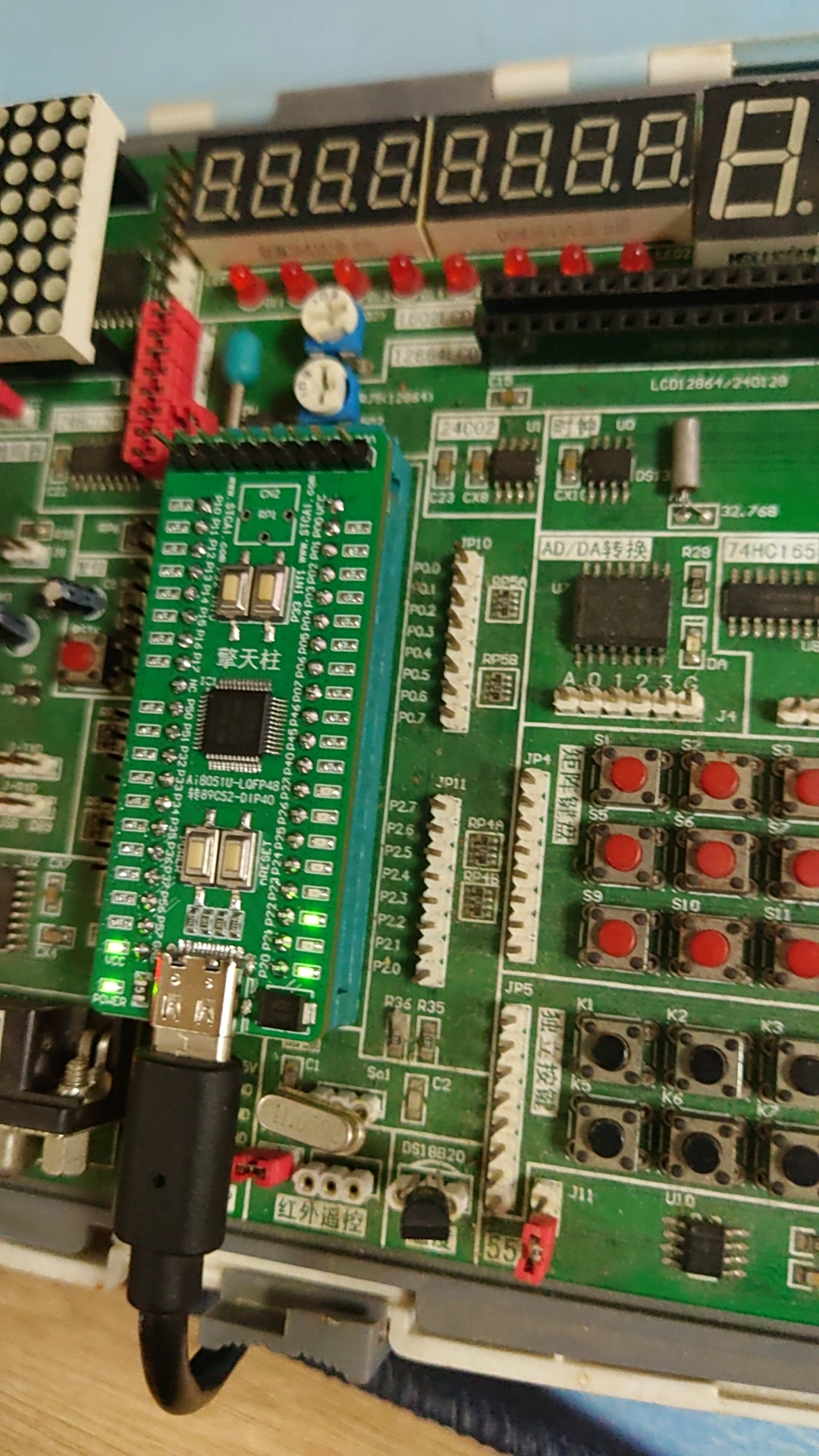

成功。

linxi***

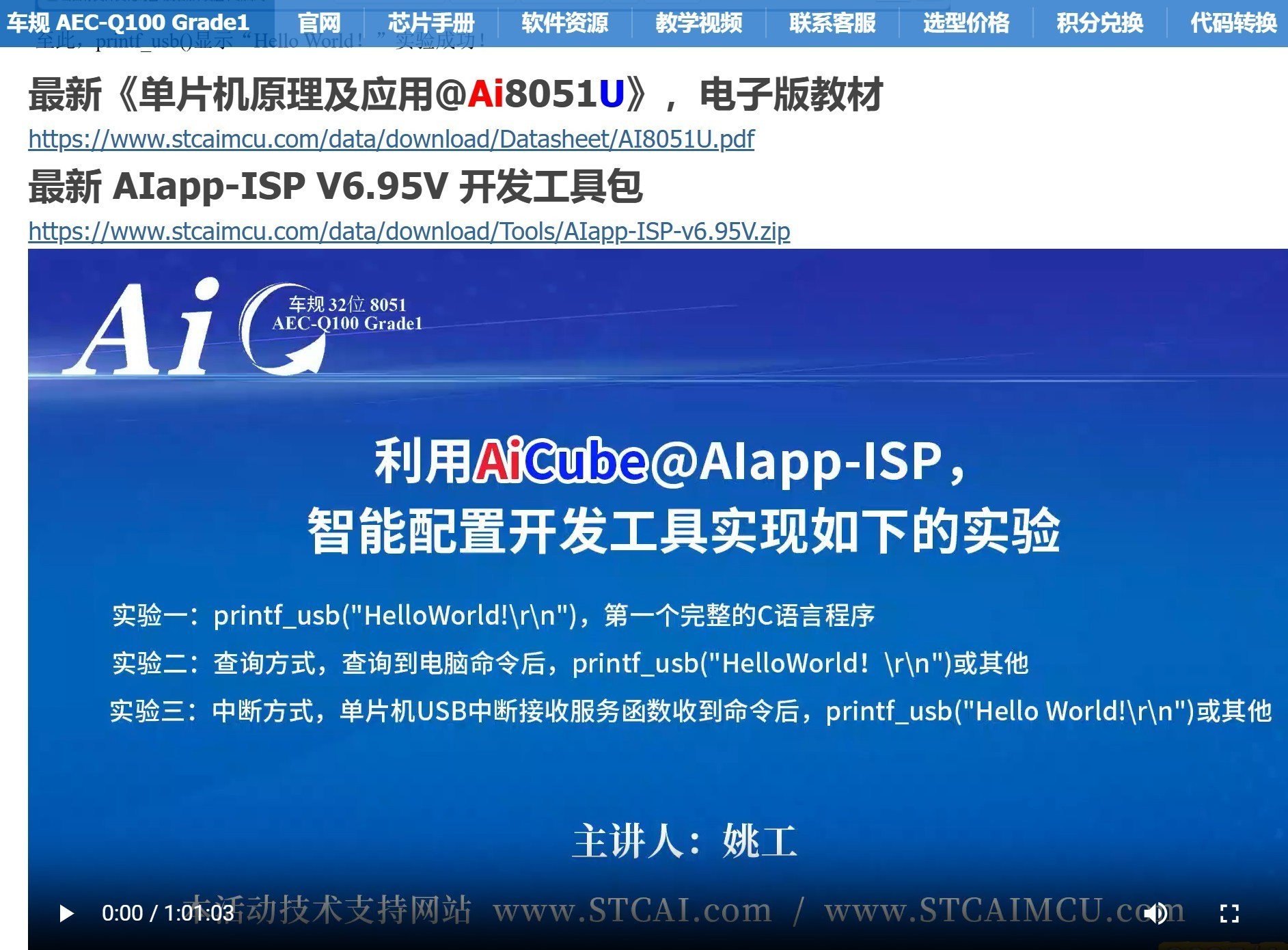

第五集是c语言基础，对于我这样的老鸟就自动跳过了。

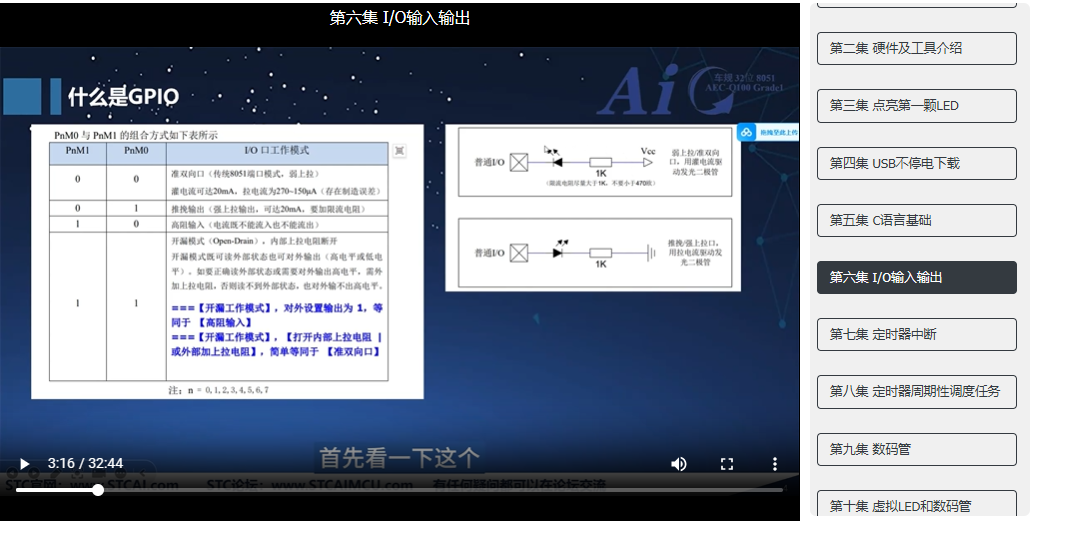

第六集，IO功能。

相比stm32，io配置很简洁。

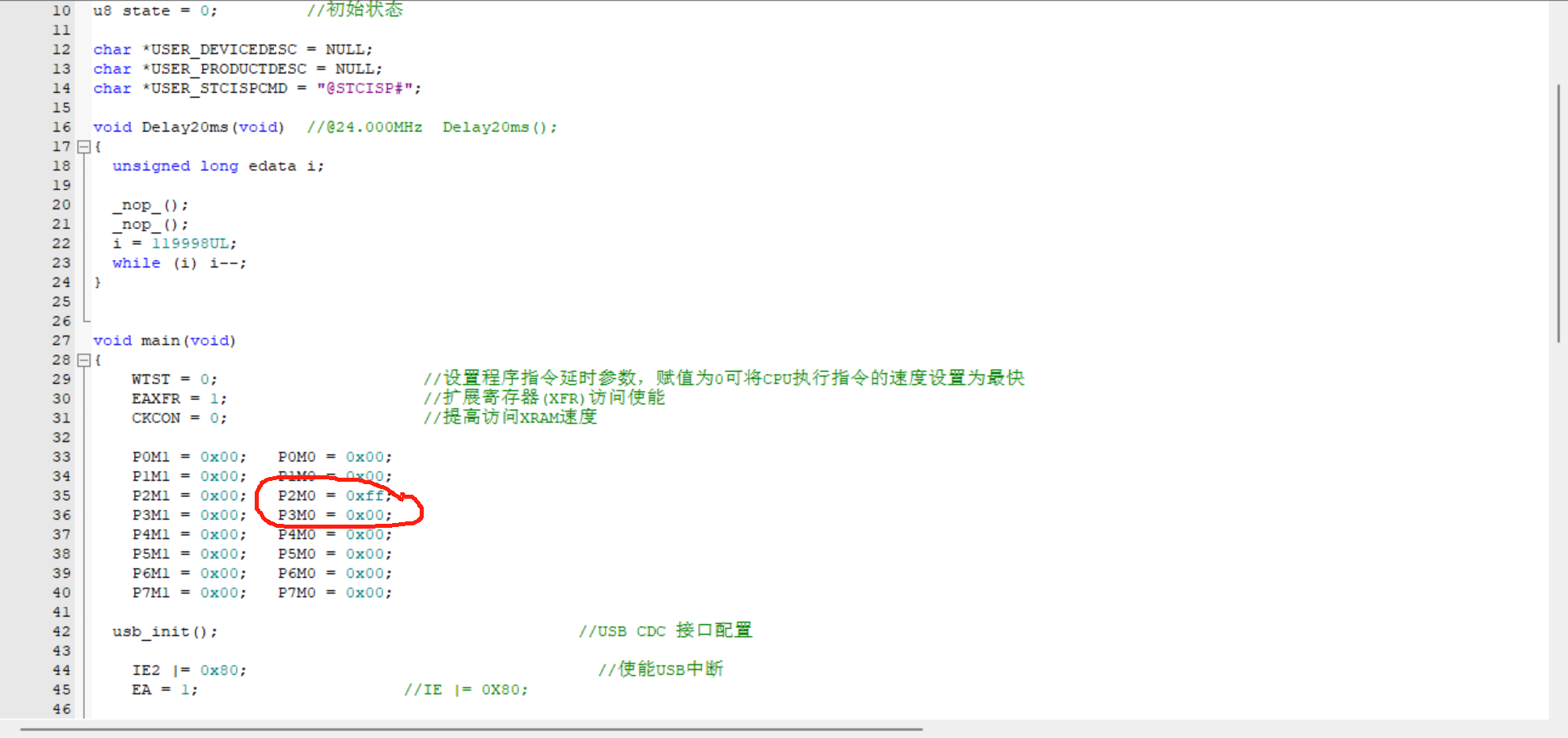

需要注意这里的io模式配置，

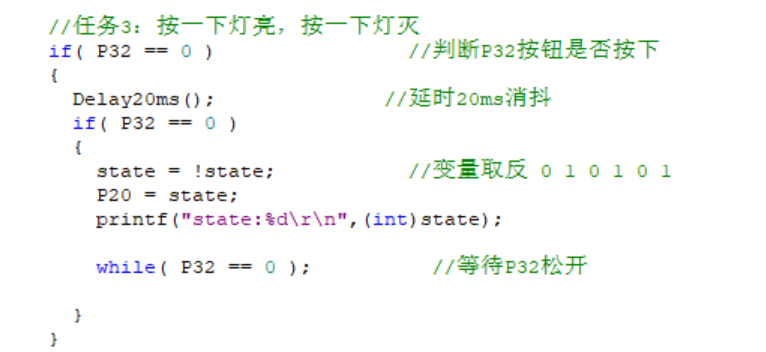

没什么难度。这里的按键输入是通过扫描处理的。用的软件延时，在实际项目里会阻塞任务。算是教学级别的了。

linxi***

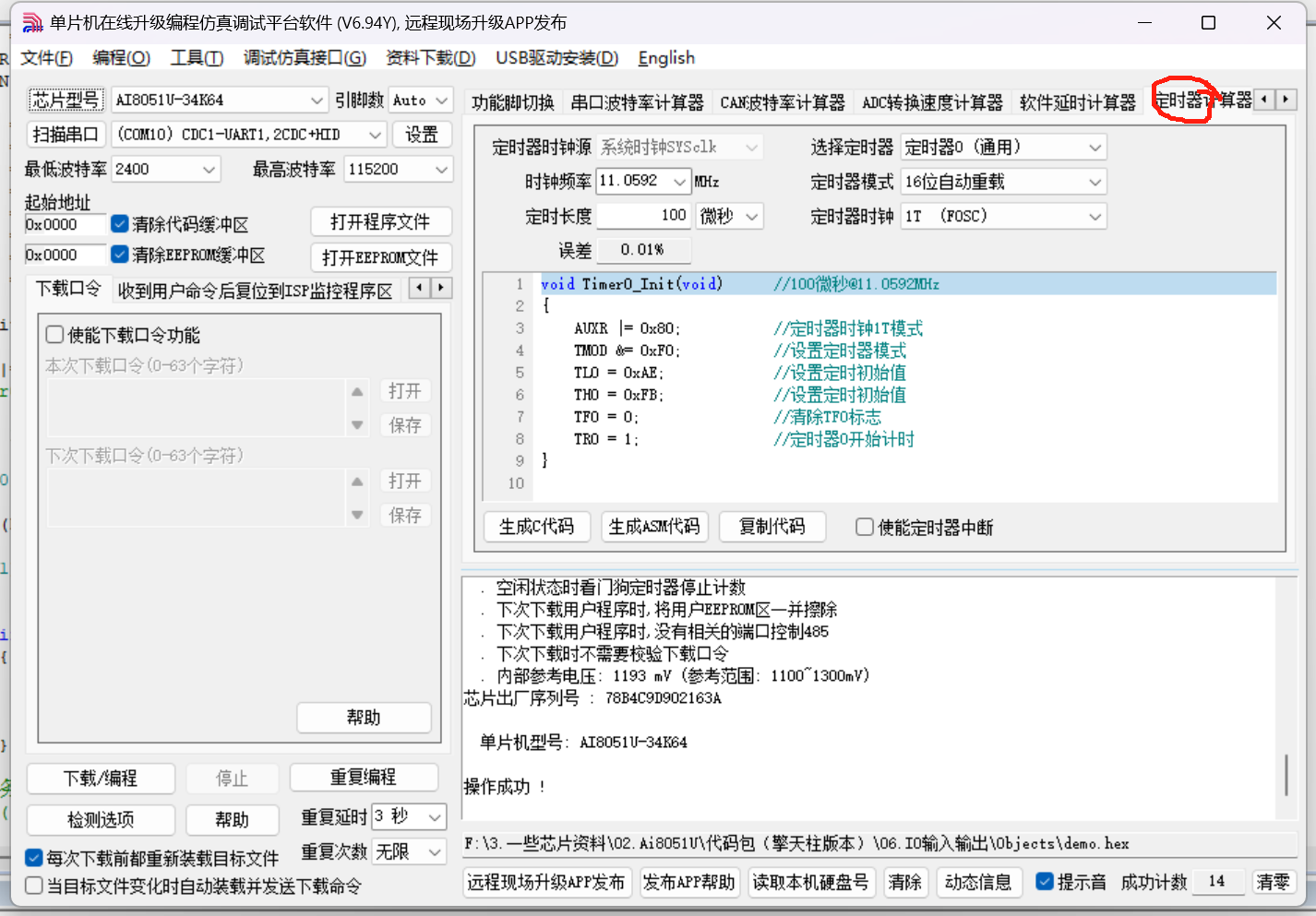

第七集是定时器的，stc的定时器，可以用isp工具直接生成配置程序。粘贴就好了。

定时器是一个代码里的心跳。对于我这个总写裸机的人来说，可以通过定时器中断产生基准时钟，在通过基准时钟计数产生所有的系统动作时钟。协调各个任务的执行。这个方法我是百试不爽的。

希望大家用好定时器。我就写这么多了。希望版主给我试验箱。哈哈。

linxi***

第八课就是在讲通过定时器做周期性任务调度了。

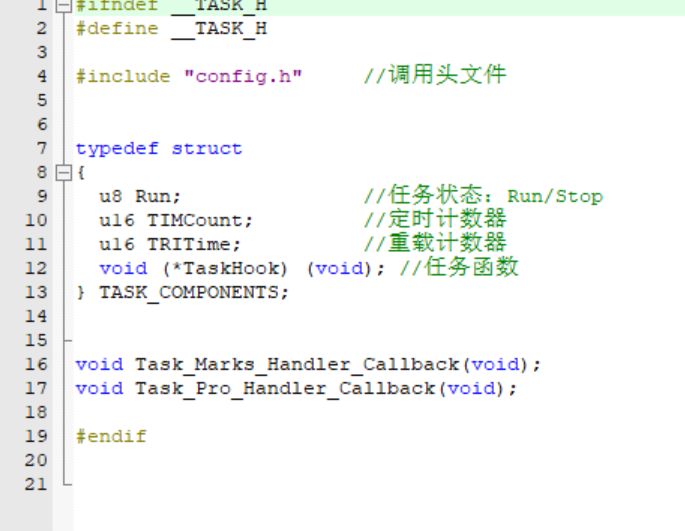

主要是通过这个结构体，关联各种任务。我曾阅读过一本老外写的任务调度的书。《时间触发嵌入式系统设计模式》，里面介绍的很详细。感兴趣的朋友，我这边有电子版，可以分享。

主要是通过函数指针，通过定时计数，去做不同的任务切换和调度。类似于一个小的操作系统。对于实时性要求高的任务，可以做些中断执行。这个那本书里也有详细探讨。

今天就打卡到这里。码字不易。希望大家一起了解国产8051。

linxi***

为什么不给我搞个试验箱，
