16个触摸按键16个灯-8个共阴-8个共阳数码管显示

梁***

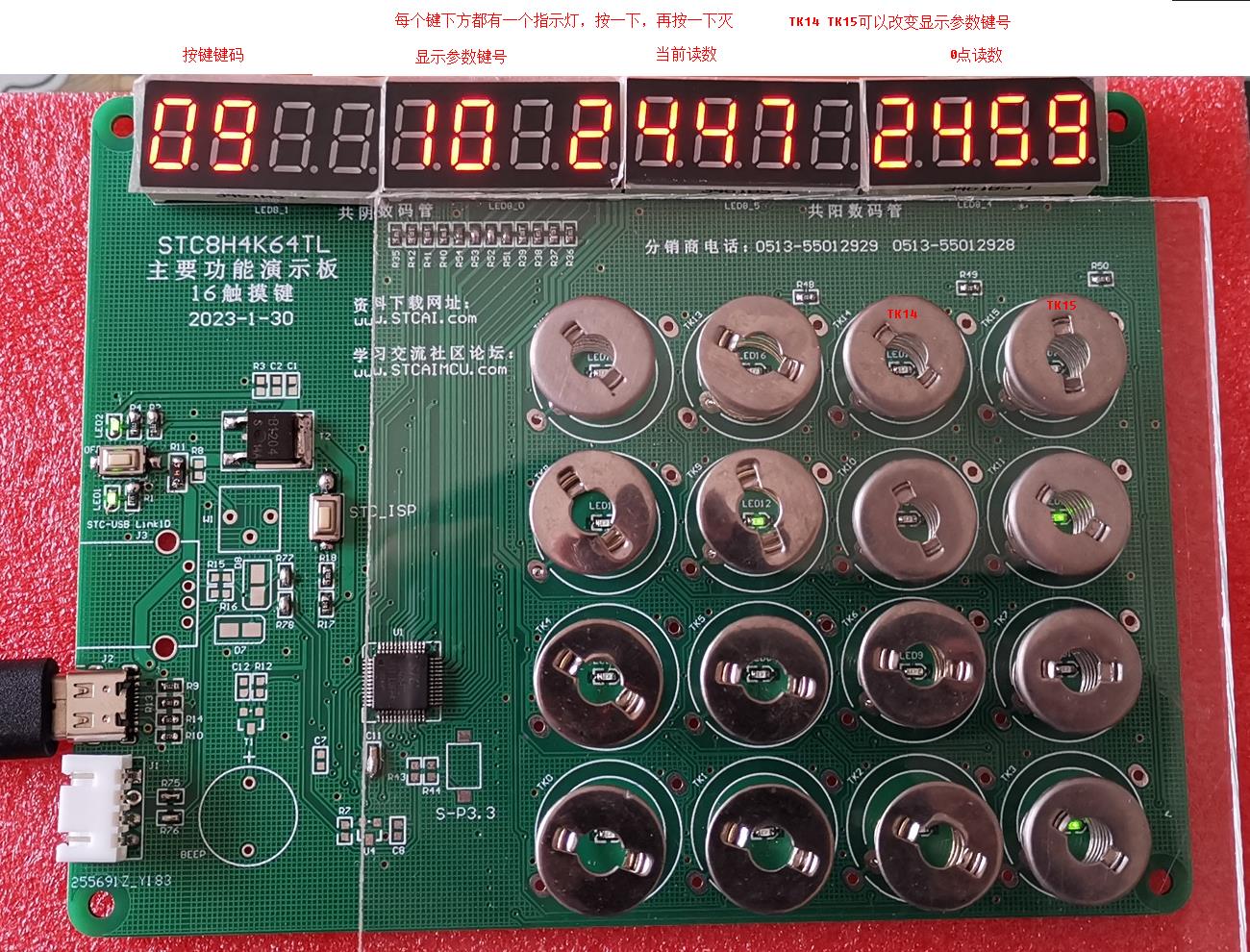

驱动8个共阴、8个共阳数码管自动扫描显示, 读取16个触摸按键, 对应16个灯.
触摸按键的读数本来是16位的, 由于使用了滤波算法, 滤波后数据为14位的.
参考电容的选取, 未按键时读数是满量程的1/3~1/2比较好, 兼顾灵敏度, 量产时又允许一定的偏差.
程序会做缓慢的0点跟踪, 所以本例不合适长按处理, 长按处理还要有别的算法.


09-16个触摸按键16个灯-8个共阴-8个共阳数码管显示.zip (639.04 KB, 下载次数: 703)

2023-3-10 10:10 上传

点击文件名下载附件

qiuhu***

梁工，您好！请教一下。1，在读取按键值时经常会误读，也就是说相邻的2个按键，经常会串，单向的，比如，按2经常会出3，但按3出2的几率很少。
2，20脚的触摸使用16键，3.1既是按键也是串口发送，读出按键值串口发给另一个芯片，请问触摸芯片怎么操作端口，接收的STC单片机怎么设置串口的模式，IO口怎么设置不影响按键板？
谢谢!

电子DI***

1，在读取按键值时经常会误读，也就是说相邻的2个按键，经常会串，单向的，比如，按2经常会出3，但按3出2的几率很少。
    走线的时候按键3的走线是不是从2的焊盘下面过去了？建议用触摸套件的上位机监控一下这两个按键的adc数值或者自己打印出这两个按键按下个抬起的adc数值，优化一下走线或者程序。

梁***

相邻键有干涉，则为两键走线靠太近并行走线，分布电容大，相互影响了。建议按键走线距离大一些，最后两线间插入一条地线，仍旧不要靠太近，靠太近分布电容大。

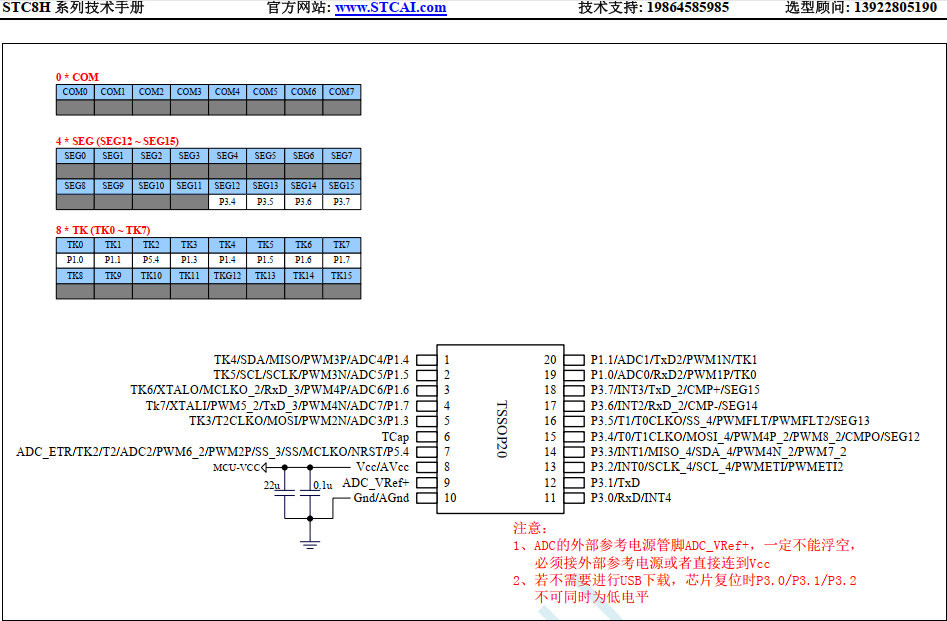

20脚的STC8H4K64TL只有8个键：

qiuhu***

谢谢！干扰的话，我再 重新走线看看，我使用的是STC8H1K08T-Beta板的样品，是支持16按键的，有串口和按键复用了，另外还有就是有一个按键，不摸板偶尔也会自己触发，就是太过灵敏的意思，怎么能单独调节某个按键灵敏，电阻改变或者其他？

梁***

qiuhu*** 发表于 2023-3-30 14:17
谢谢！干扰的话，我再 重新走线看看，我使用的是STC8H1K08T-Beta板的样品，是支持16按键的，有串口和按键复 ...

你监控一下 不触摸/触摸 两种情况下的读数看看，变化在5%~10%是很好的，如果小于3%，则很不好，重新排版。触摸按键都遵循相同的规则，尽量小的分布电容，尽量远离干扰源。

qiuhu***

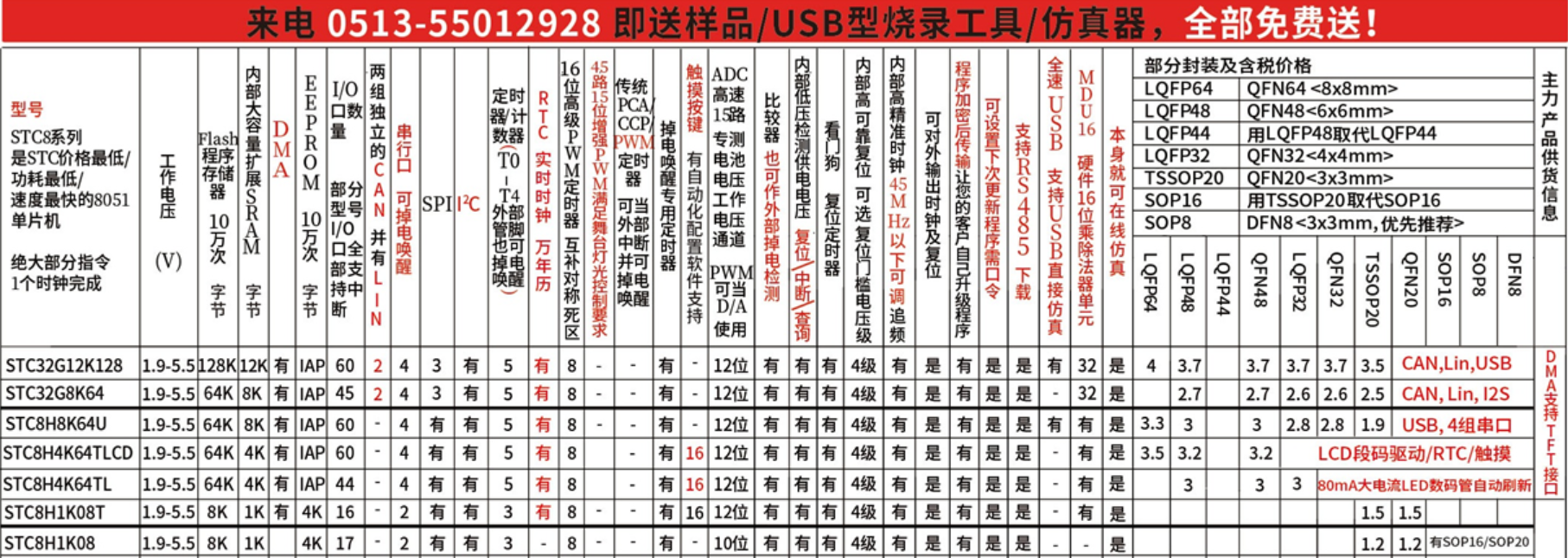

梁工，你好！我想知道，STC8H1K08T，如果使用16个触摸按钮，还能和其他单片机通讯吗，如果不能通讯就需要换芯片。

神***

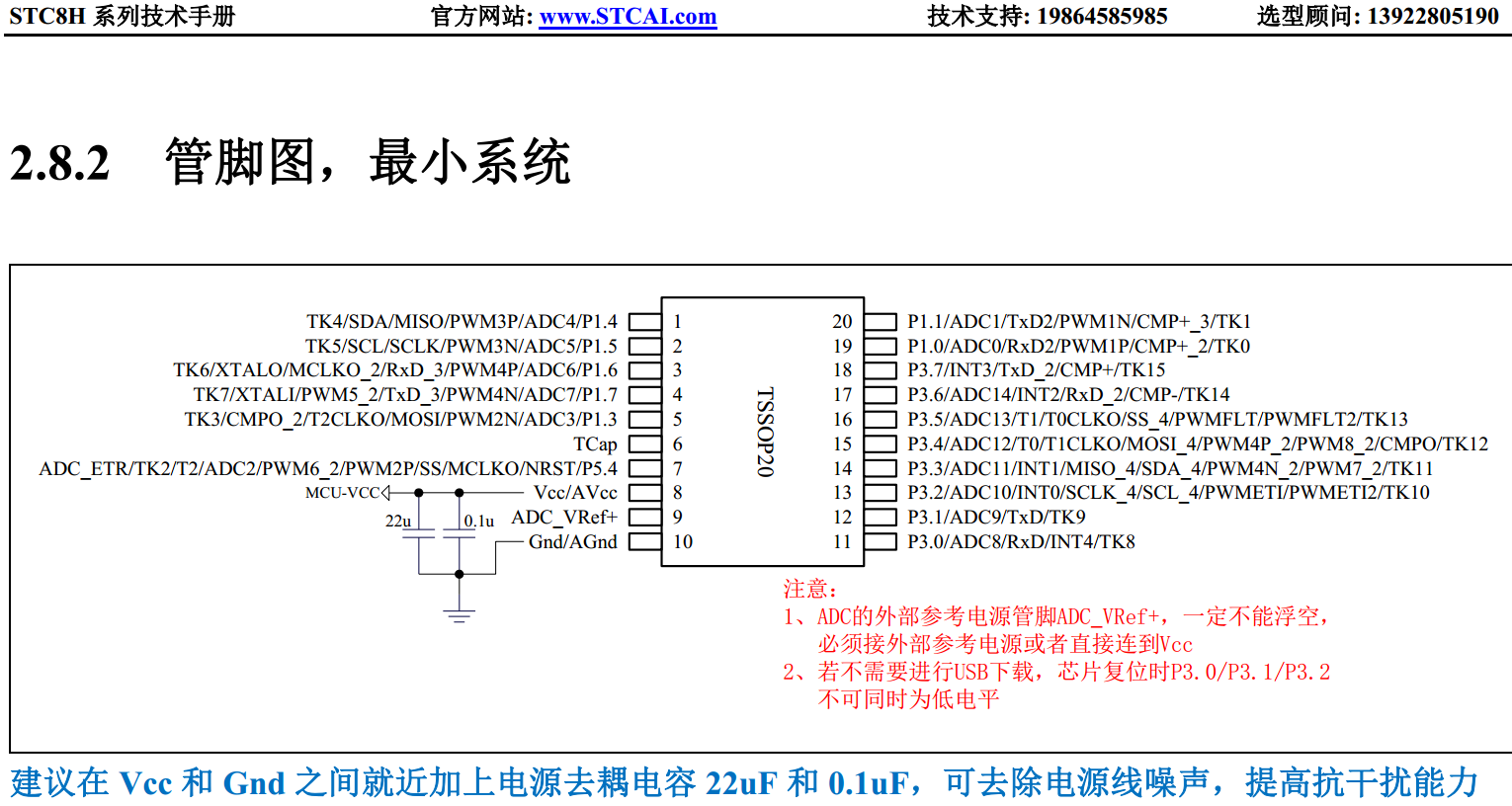

上图是 STC8H1K08T-33I-TSSOP20, 就16个I/O 都可做 触摸按键，你用完了，就没I/O了
==能否少用2个触摸按键，这样就可以了，否则，往下看

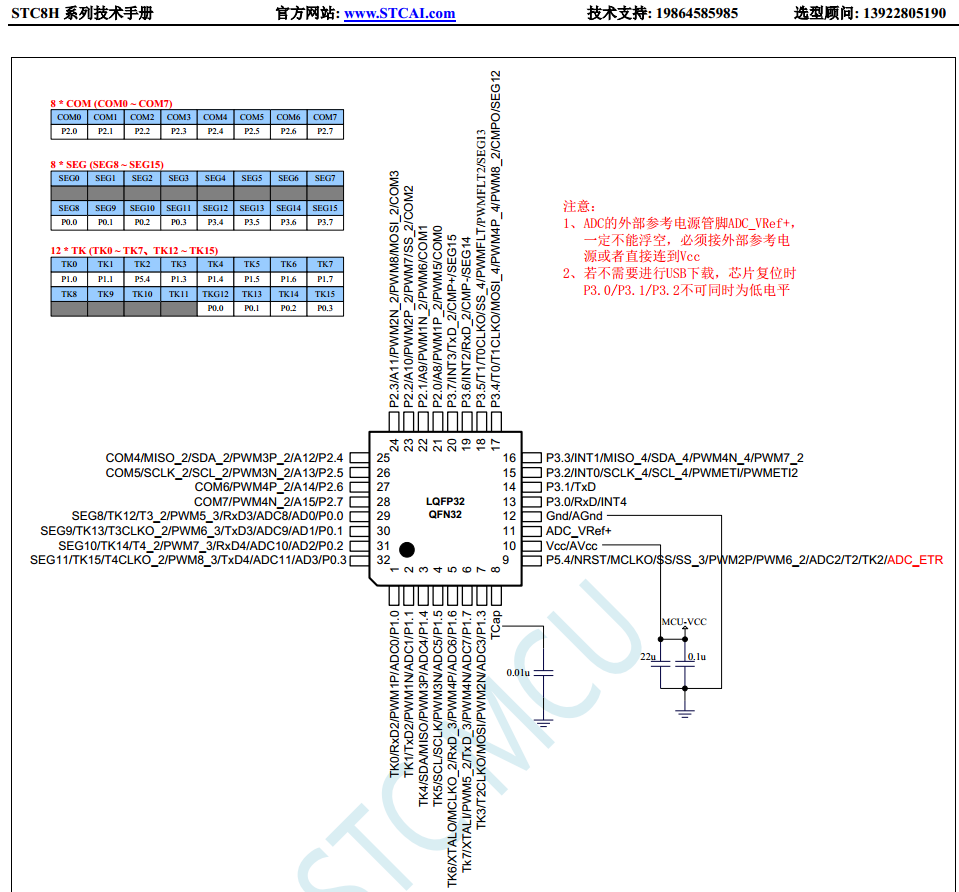

下图是 STC8H4K64TL-45I-LQFP32, 就12个I/O 可做 触摸按键，其他是普通I/O

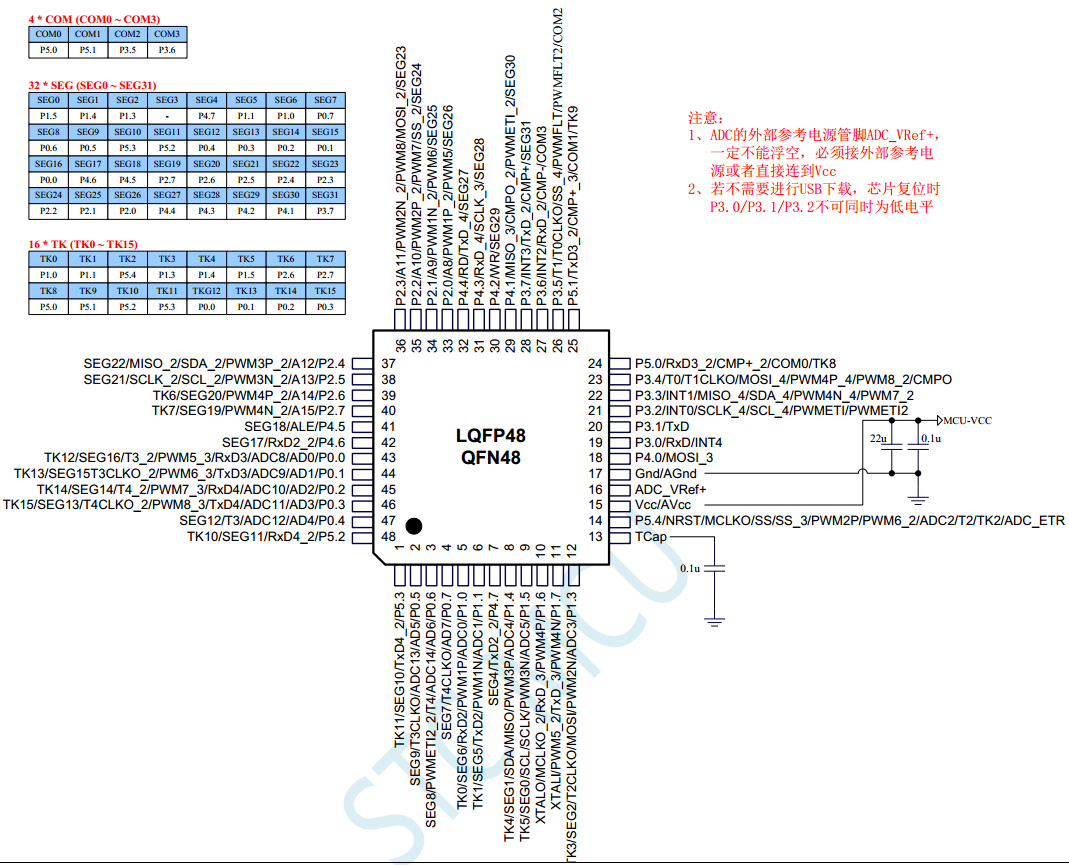

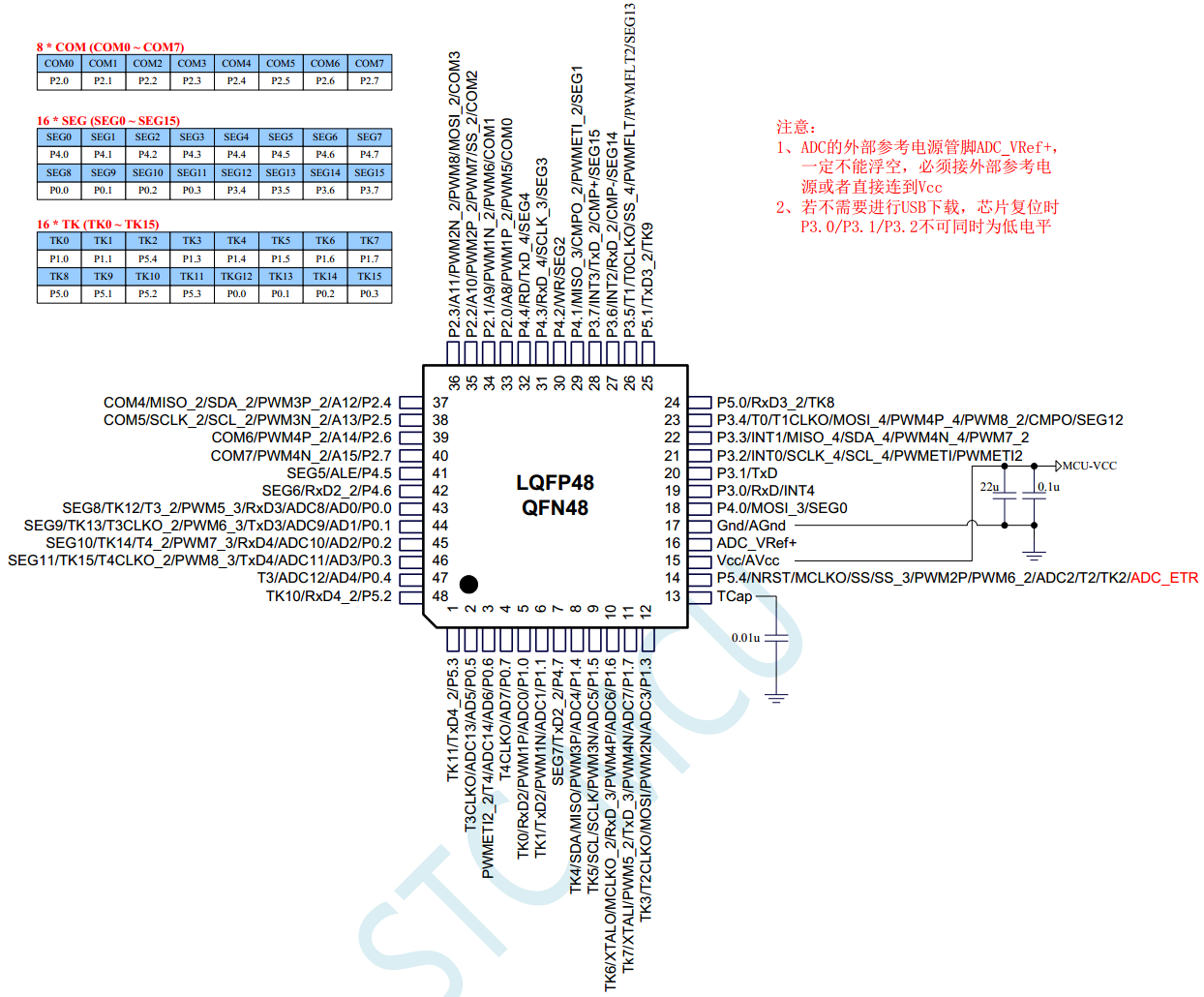

要16个I/O 可做 触摸按键，只能下图 STC8H4K64TL-45I-LQFP48,
16个I/O 可做 触摸按键，其他普通I/O你想咋用就咋用

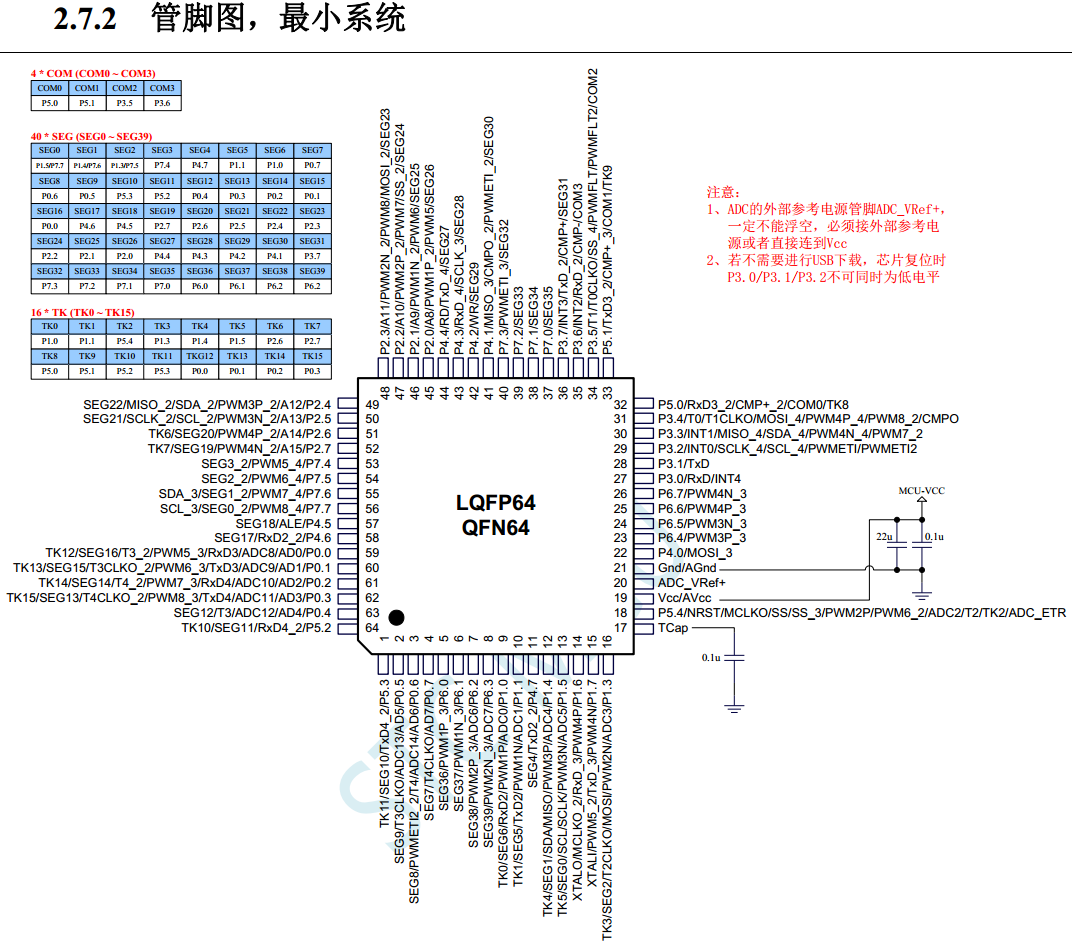

其实还有个段码LCD+触摸按键的 STC8H4K64TLCD-45I-LQFP64/48 可以用

梁***

qiuhu*** 发表于 2023-4-3 13:42
梁工，你好！我想知道，STC8H1K08T，如果使用16个触摸按钮，还能和其他单片机通讯吗，如果不能通讯就需要换 ...

STC8H1K08T，一共才16个IO，全部用于触摸按键，就没有通信口了，换STC8H4K64TL LQFP48。

nbz***

梁工，您好，STC8H4K64TL-45I，拟 16位8段共阴LED数码管，不使用触摸按键，30个普通开关按键。我大致看了下手册，16位数码管的位线是不是不能和键扫描共用？
