已收到AI8051U实验箱，《8051U深度入门到32位51大型实战视频》学习记录贴

xujib***

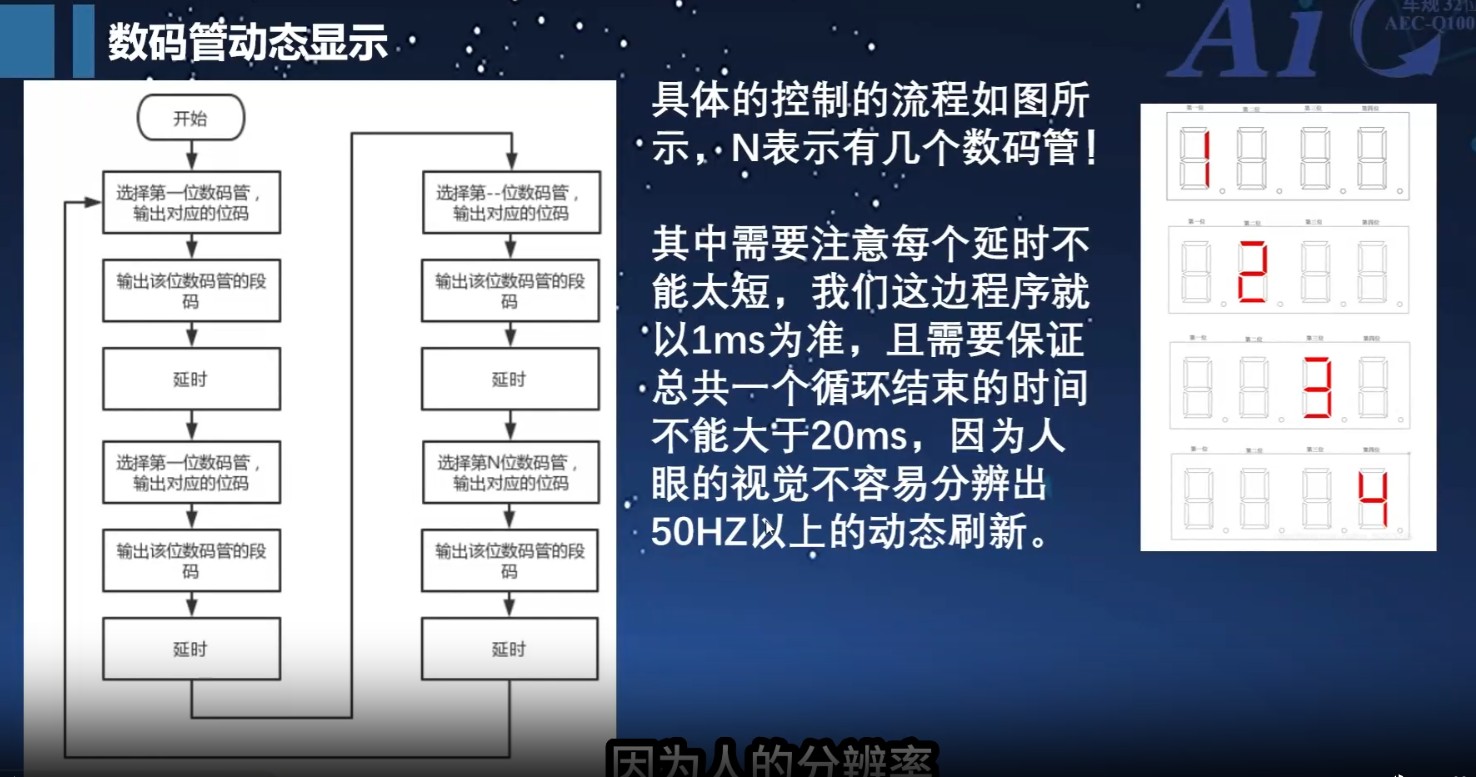

数码管   下

xujib***

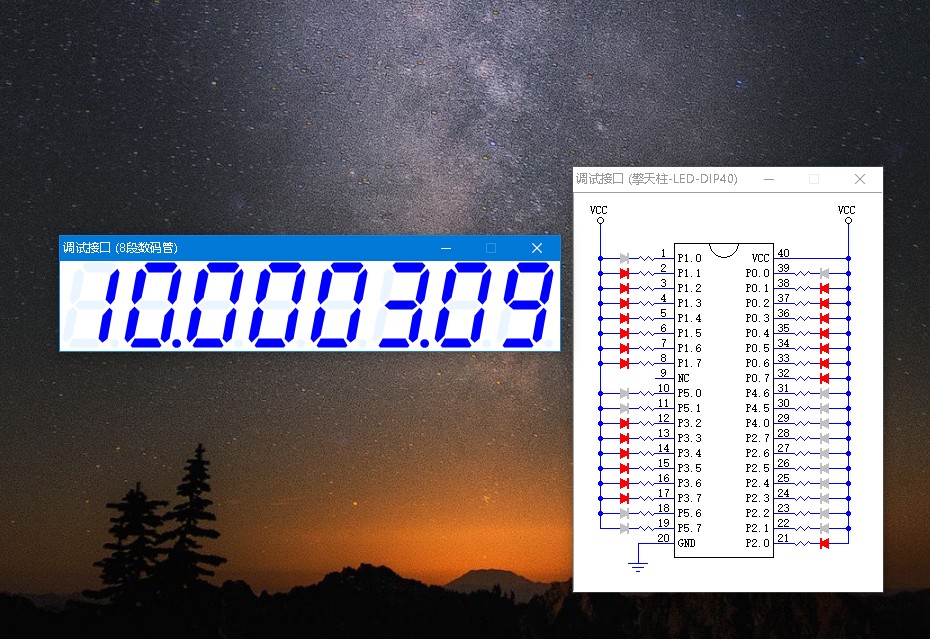

虚拟接口
之前的代码为了通用性（老板子+PDIP40不支持usb），未添加usb代码。本代码使用 擎天柱-AI8051U转89C52-DIP40核心功能板，之后代码应该也不会添加usb部分。

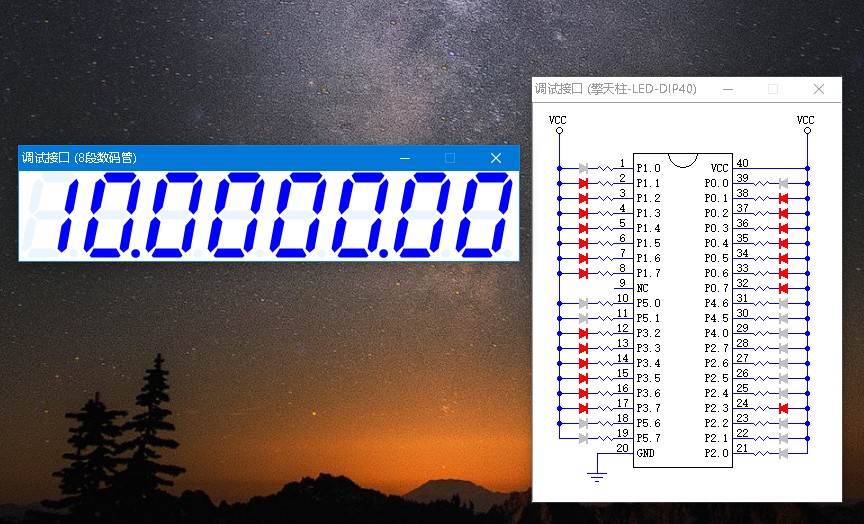

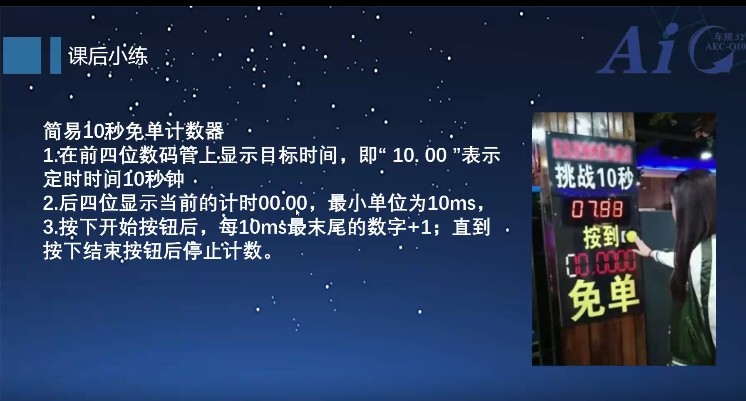

课后小题：开始显示10.0000.00，按下P32后面四位计时，再按下P32停止计时，再按下P32显示10.0000.00

xujib***

感谢江苏国芯吴芳芳销售美眉，效率杠杠的 ，接下来就是愉快的耍

zhaoy***

xxkj***

xujib*** 发表于 2024-12-14 15:08

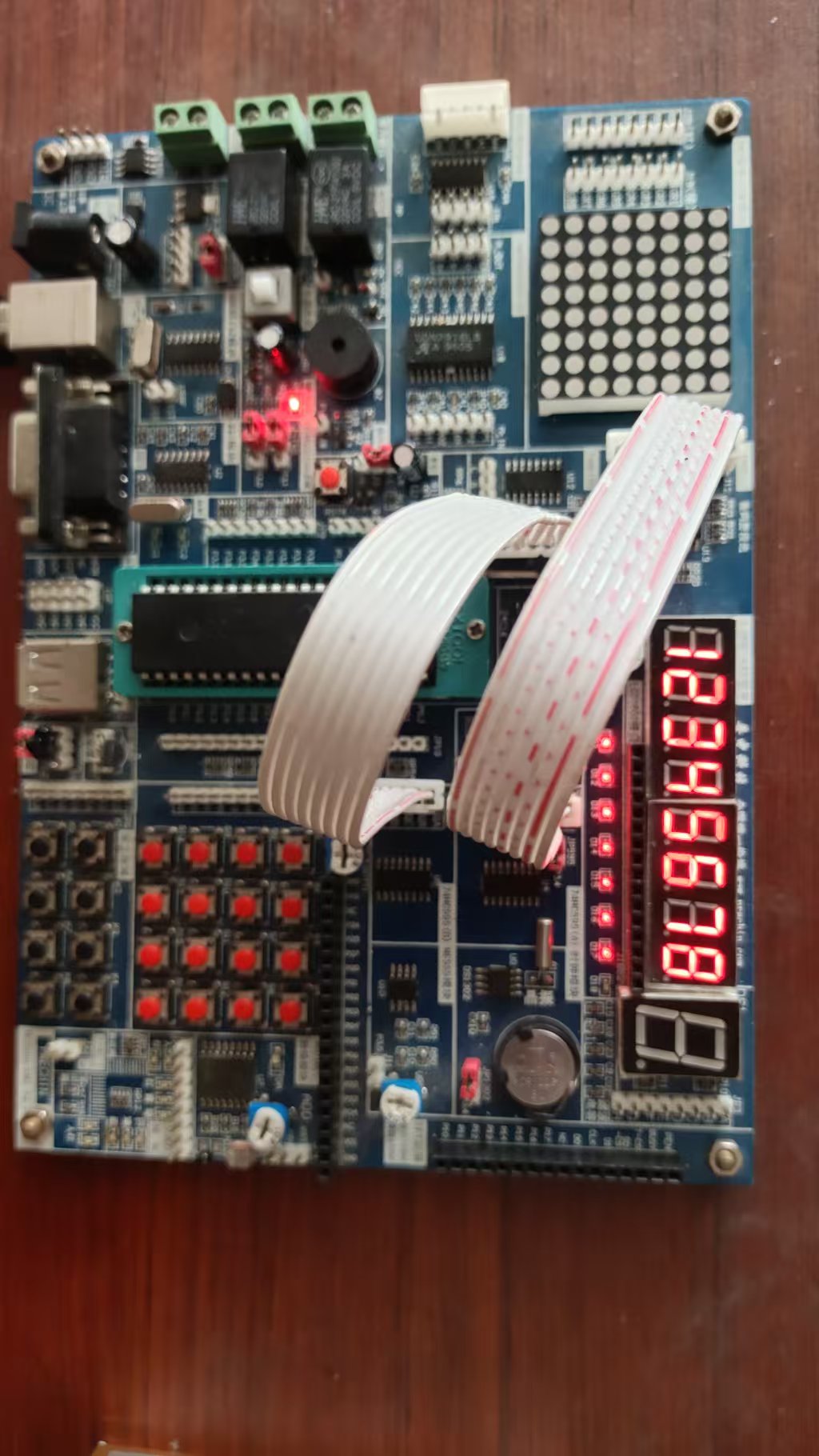

老板子非常推荐：80芯愿兑换 擎天柱-AI8051U转89C52-DIP40核心功能板
USB 下载方法 一，P3.2 按键，再结合 ...

开发板的资源好多的！

xujib***

xxkj*** 发表于 2024-12-17 14:39
开发板的资源好多的！

实验箱列子先跑一遍，有link1d方便很多，一个按键都嫌麻烦

xujib***

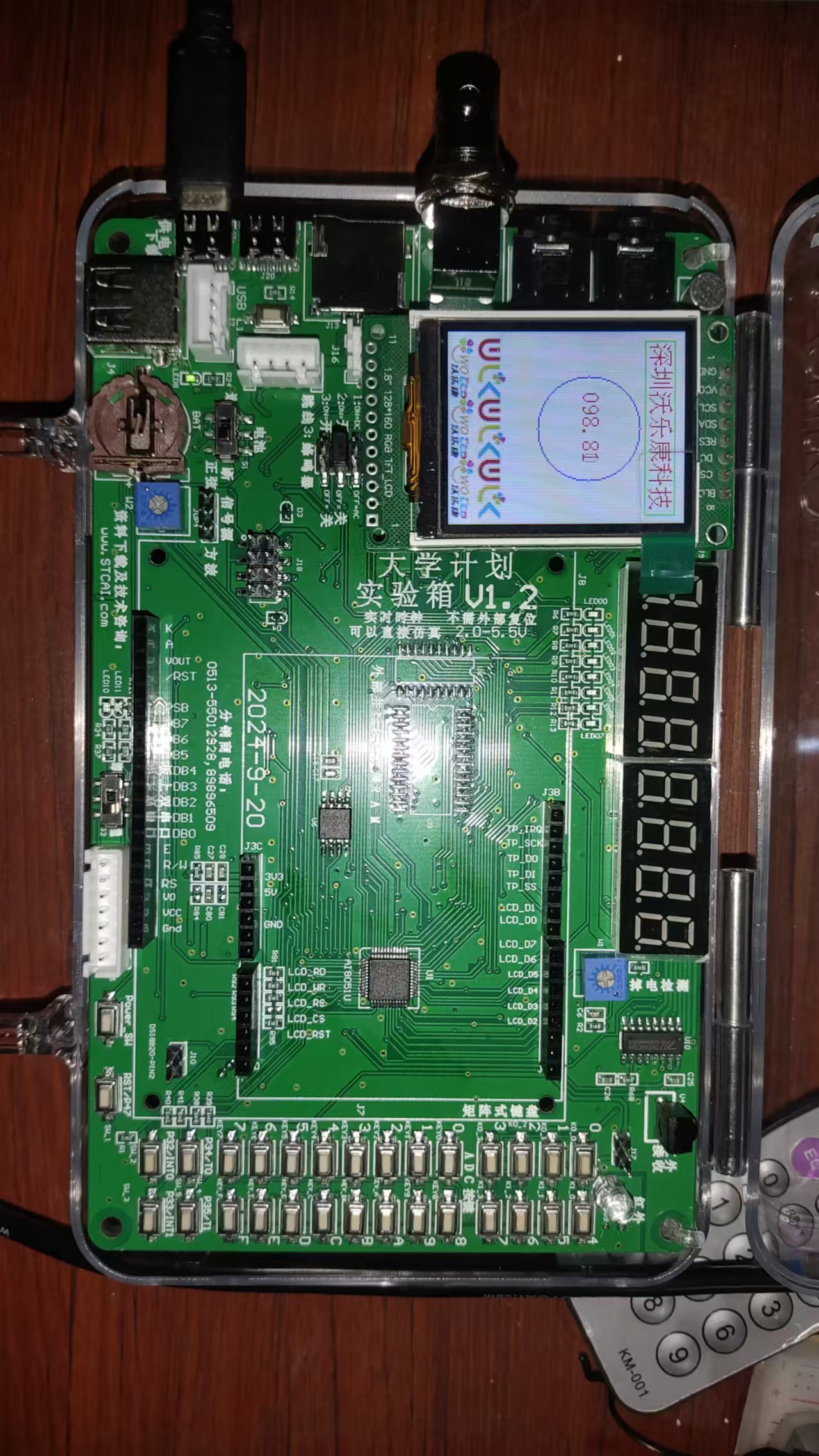

顺便适配些手头有的模块，1.8寸ST7735 能驱动，花屏，毫无头绪。

有问题论坛搜索功能很不错，快速定位解决。

三个引脚设成推挽（DC SDA SCL），正常运行。应该是实验箱，引线太长了，原来在别的开发板上软硬件驱动没有设置成推挽可以驱动。 附件：10.TFT1.8.7z 附件：11.TFT1.8_GUI.7z

xujib***

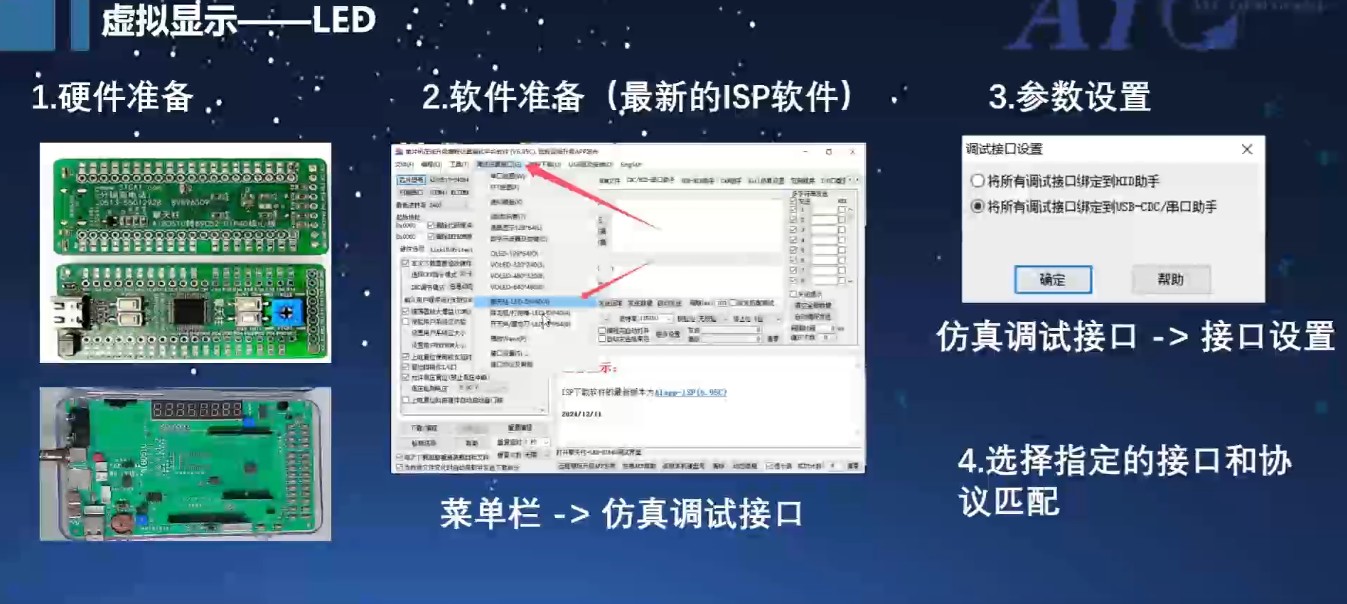

虚拟LED和数码管

软硬件准备

#include "io.h"

u8 State1 = 0;					//LED1初始状态
u8 State2 = 0;					//LED2初始状态
u8 State3 = 0;					//LED3初始状态
u16 cnt1,cnt2;
u32 num;
u16 Key_Vol[3] ;				//按键按下持续时间

void LED0_Blink(void)
{
	State1 = !State1;
	P20 = State1;
}

void LED1_Blink(void)
{
	State2 = !State2;
	P21 = State2;
}

void LED2_Blink(void)
{
	State3 = !State3;
	P22 = State3;
}

void KEY_Task(void)
{
	if( P32 == 0 )
	{
		Key_Vol[0]++;
		if( Key_Vol[0]==5 )
		{
			//按键按下的任务
			cnt1++;
		}
	}
	else
	{
		Key_Vol[0] = 0;
	}

	if( P33 == 0 )
	{
		Key_Vol[1]++;
		if( Key_Vol[1]==5 )
		{
			//按键按下的任务
			cnt2++;
		}
	}
	else
	{
		Key_Vol[1] = 0;
	}


}

//P2 流水灯，P10闪烁
void Task_1(void)
{
	static u8 i;
	LED40_SetPort(2,~(1<<i));
	i++;
	i&=7;
	F0 = !F0;
	if(F0)
		LED40_SetBit(1, 0);
	else
		LED40_ClrBit(1, 0);
}

//左边显示P32按下次数，右边显示P33按下次数

void Task_2(void)
{
	num = (u32)cnt1<<16 | cnt2;
	SEG7_ShowLong(num, 16);
}

u32 rec_vkey = 0;

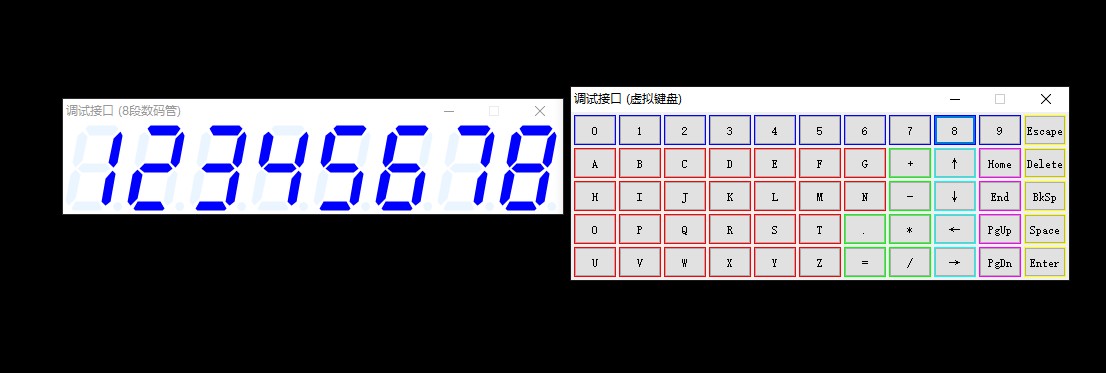

//按下数字按键在数码管显示对应的数字
void Task_3(void)
{
	SEG7_ShowLong(rec_vkey, 10);
}

附件：08.虚拟LED.7z

xujib***

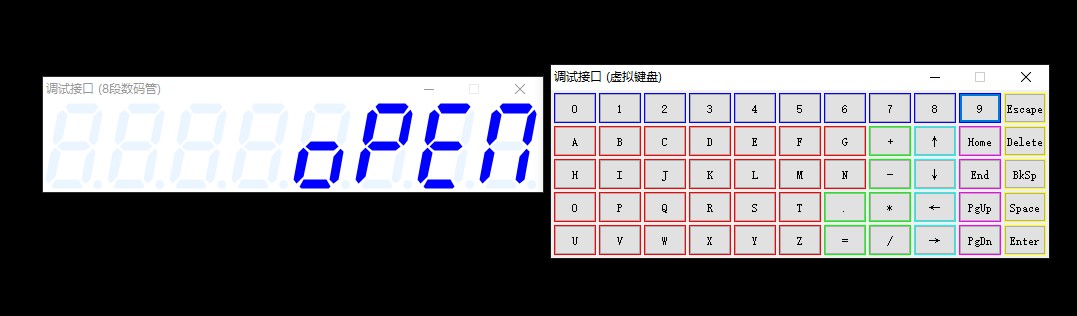

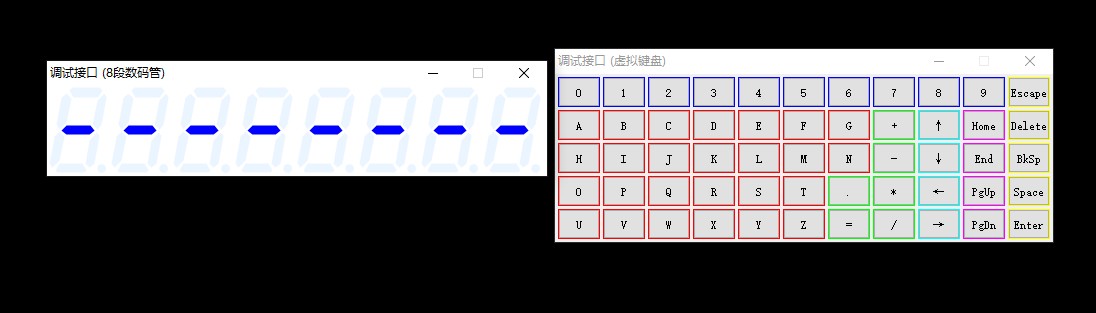

虚拟LED数码管，课后习题

附件：08.虚拟LED课后题.7z

xujib***

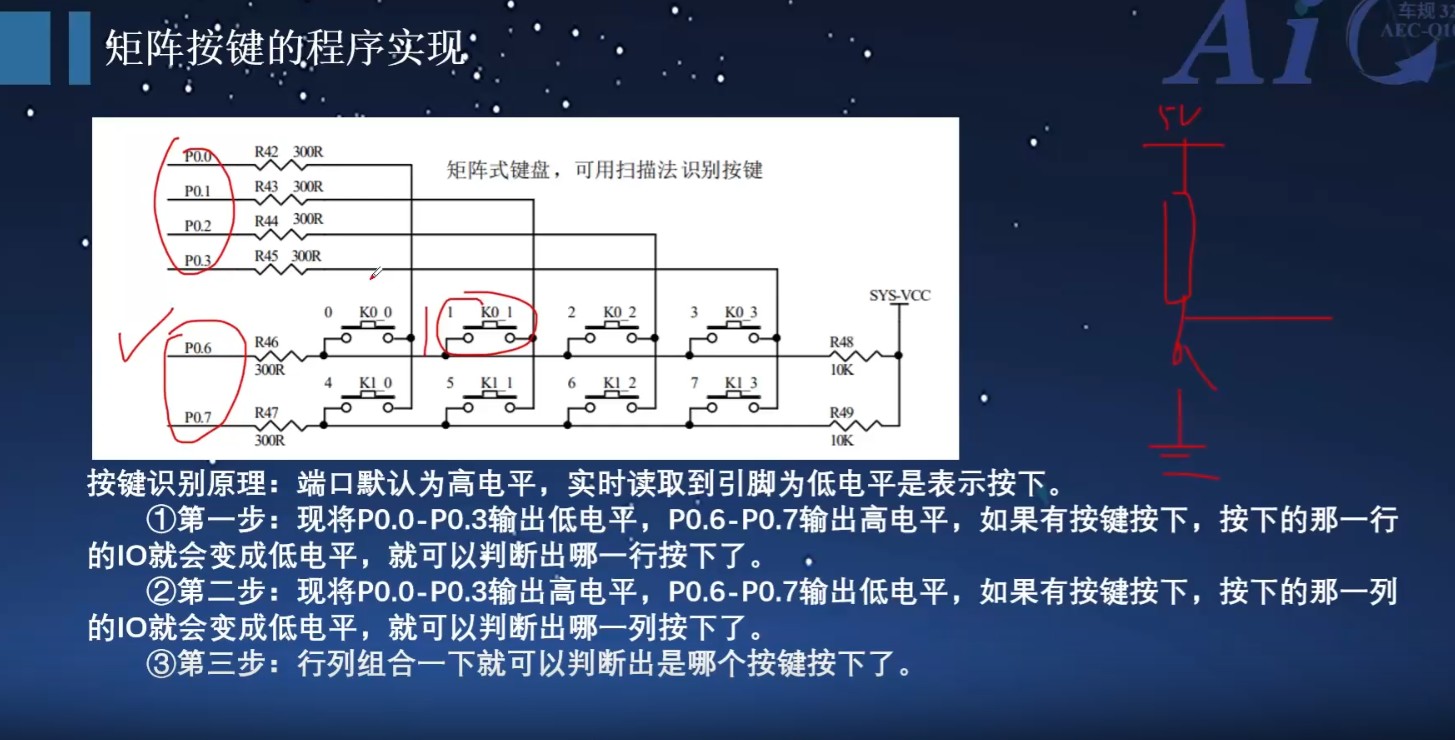

十一、矩阵按键
