89c52rc烧录不进程序

Crysta*** · 发表于 2024-12-13 22:10:37

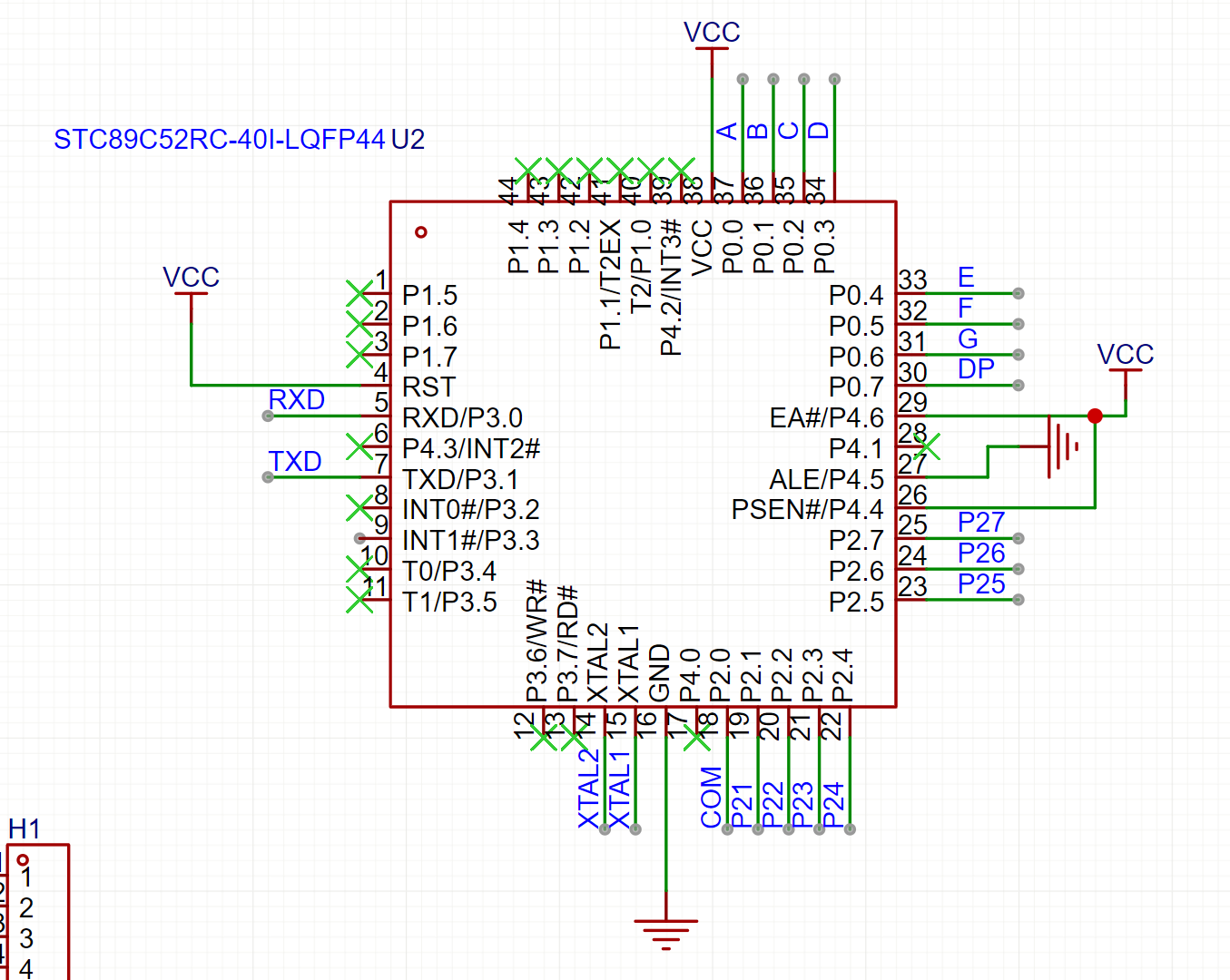

这是我主控芯片的原理图，最后焊到板子上发现烧录不进程序，求助一下各位大神，看看是哪里的问题（确认过了，芯片焊接没有问题）

神*** · 发表于 2024-12-14 13:30:17

传统的 89C52系列按如下正常的图来，不能凭空想象改电路


AI-32*** · 发表于 2024-12-13 22:37:43

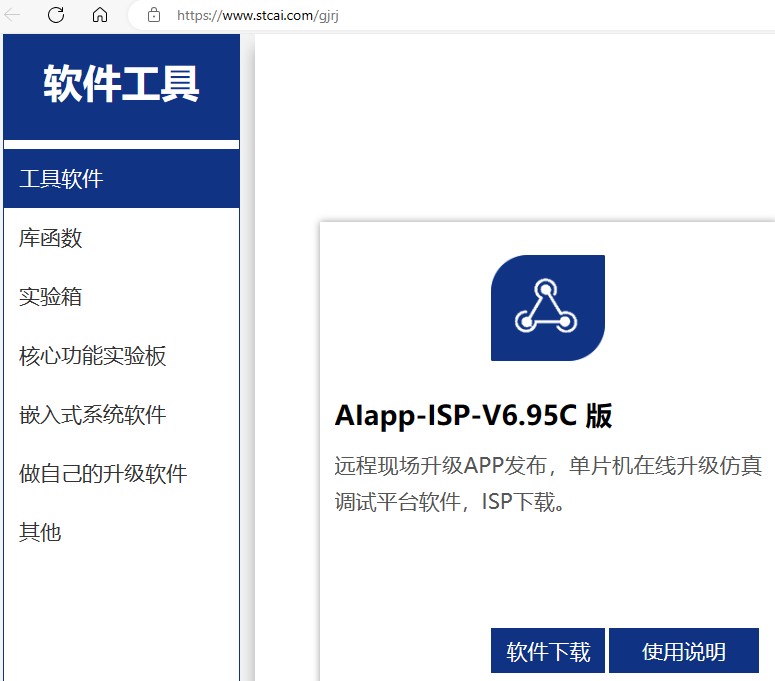

用最新AIapp-ISP-V6.95C烧录，且提供完整的烧录界面提示截图


深圳国芯人工智能有限公司-工具软件 (stcai.com)

wlh*** · 发表于 2024-12-13 23:16:48

原理图放完看看

Debu*** · 发表于 2024-12-13 23:44:53

必须接晶振和复位，原理图不完整

Debu*** · 发表于 2024-12-13 23:45:20

建议换8051U

zhaoy*** · 发表于 2024-12-14 07:05:46

不清楚

so*** · 发表于 2024-12-14 08:22:22

89C52是高电平复位，工作状态下复位引脚为低电平。

Crysta*** · 发表于 2024-12-14 10:56:21

so*** 发表于 2024-12-14 08:22
89C52是高电平复位，工作状态下复位引脚为低电平。

我把这个复位引脚拉低就行了吗，但是我试了也下不进程序

Crysta*** · 发表于 2024-12-14 10:58:31

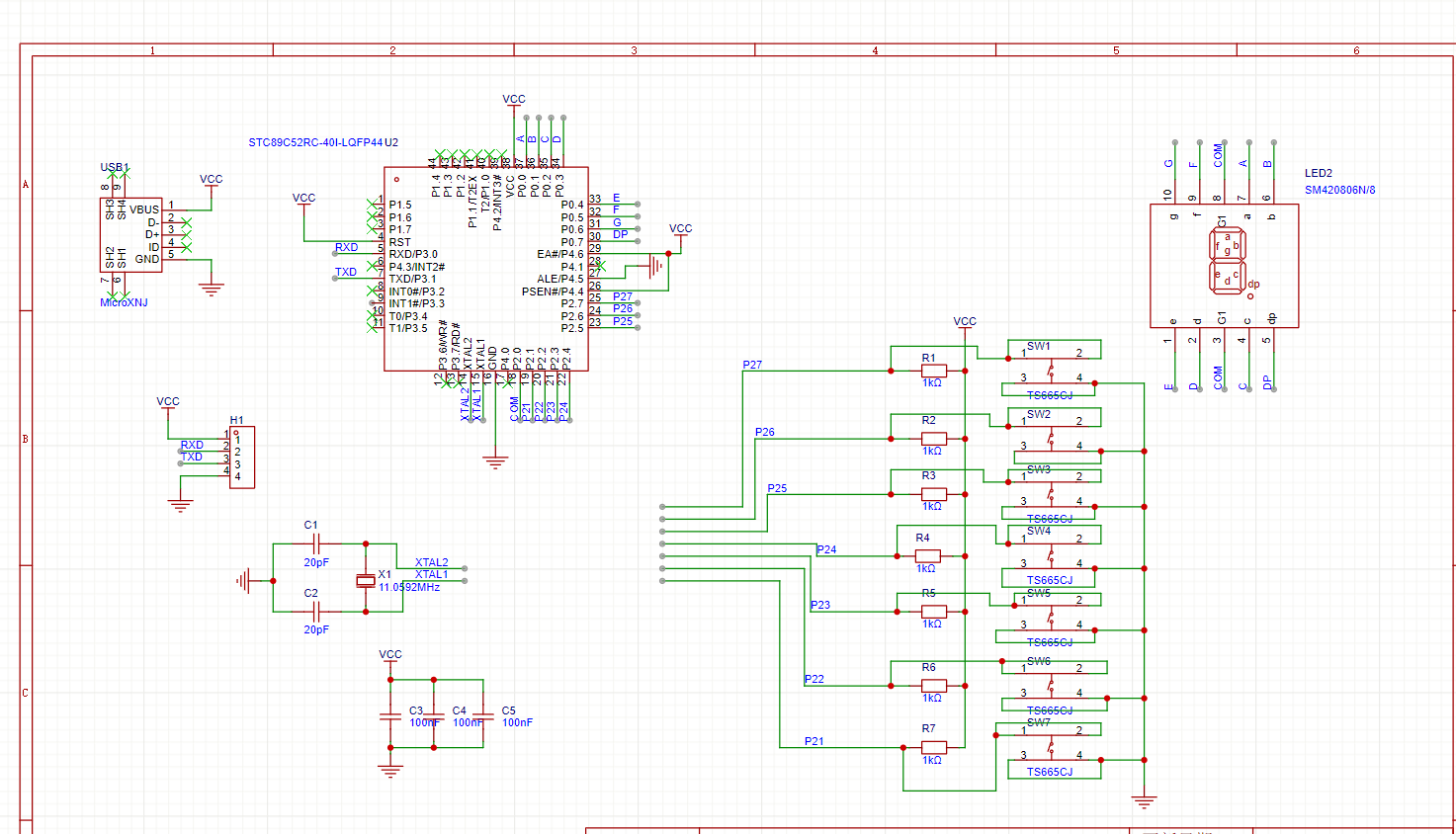

[quote][size=2][url=forum.php?mod=redirect&goto=findpost&pid=130233&ptid=12815][color=#999999]DebugLab 发表于 2024-12-13 23:44[/color][/url][/size] 必须接晶振和复位，原理图不完整[/quote]

Debu*** · 发表于 2024-12-14 11:29:20

复位问题，该型号高电平复位，复位接VCC导致始终处于复位状态无法工作
要用RC延时复位，RST到VCC接10K电阻，RST到GND接10μF电容（也可换成100K和1μF）
晶振两个电容用33pF

建议用新型号，不需要外部晶振，不需要外部复位，复位脚可做IO口
