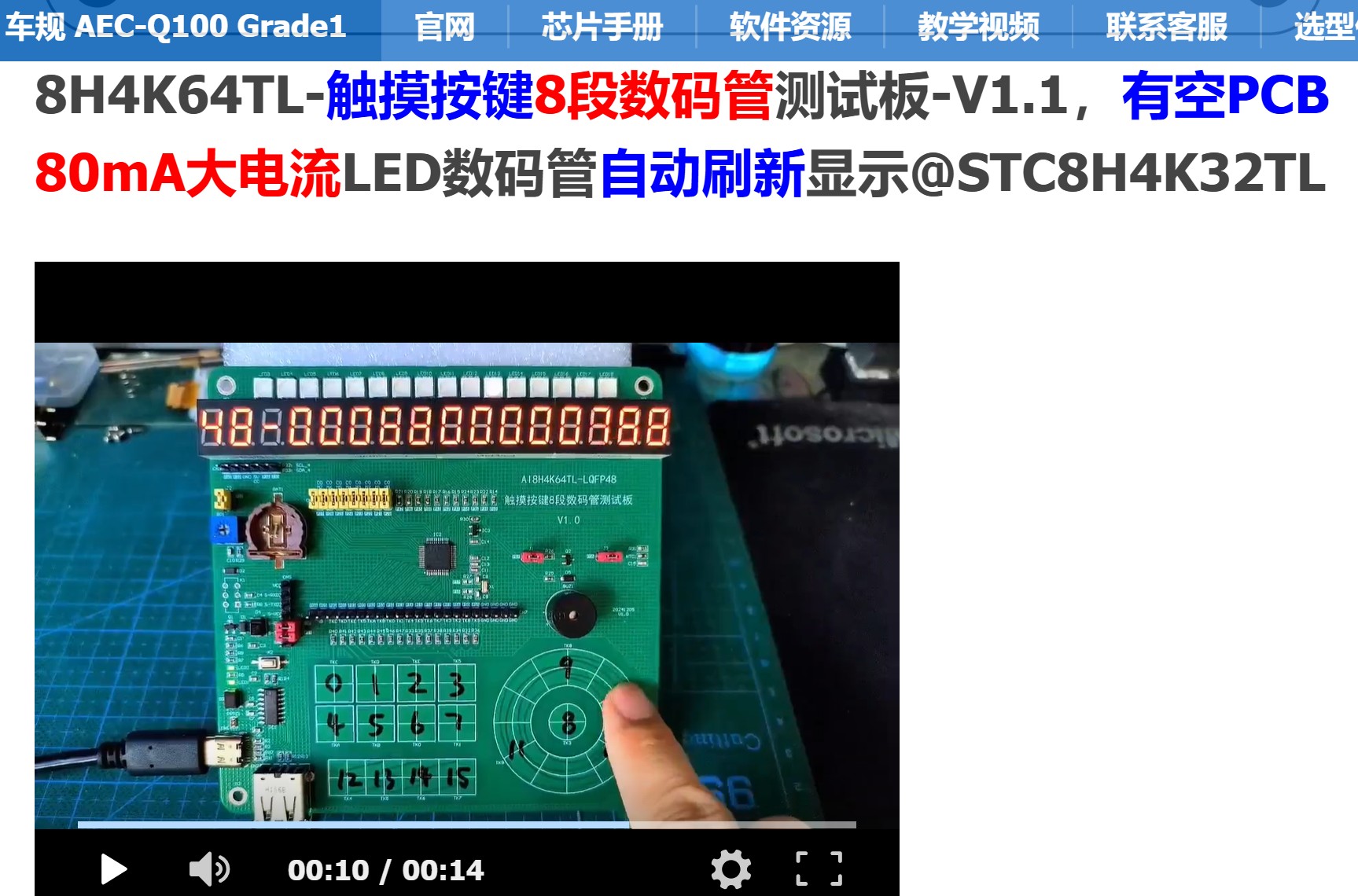

触摸，80mA大电流LED数码管自动刷新显示，8H4K64TL-触摸按键15段数码管测试板-V1.1,有

CyberH***

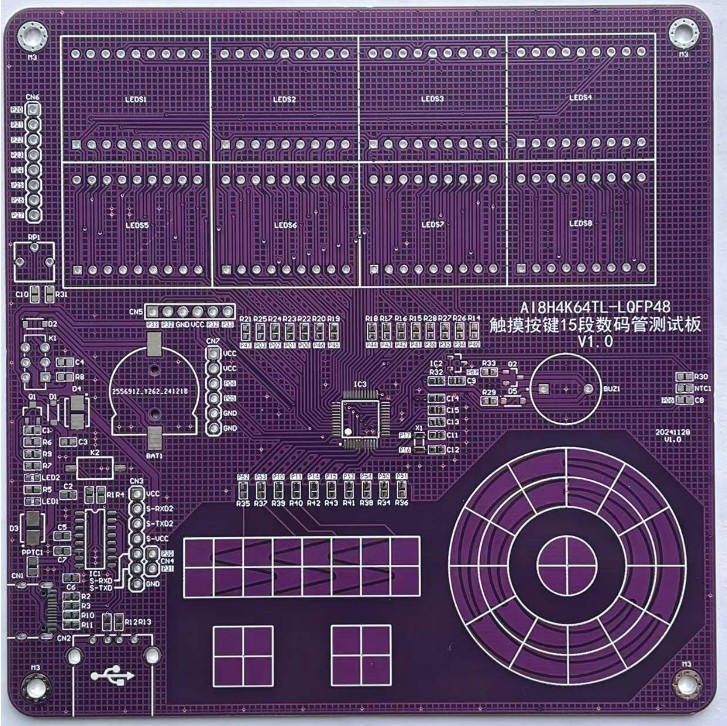

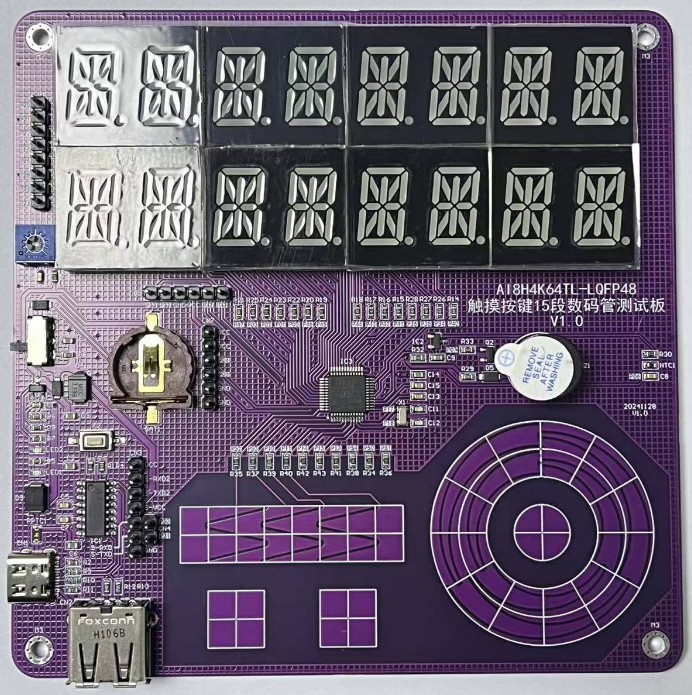

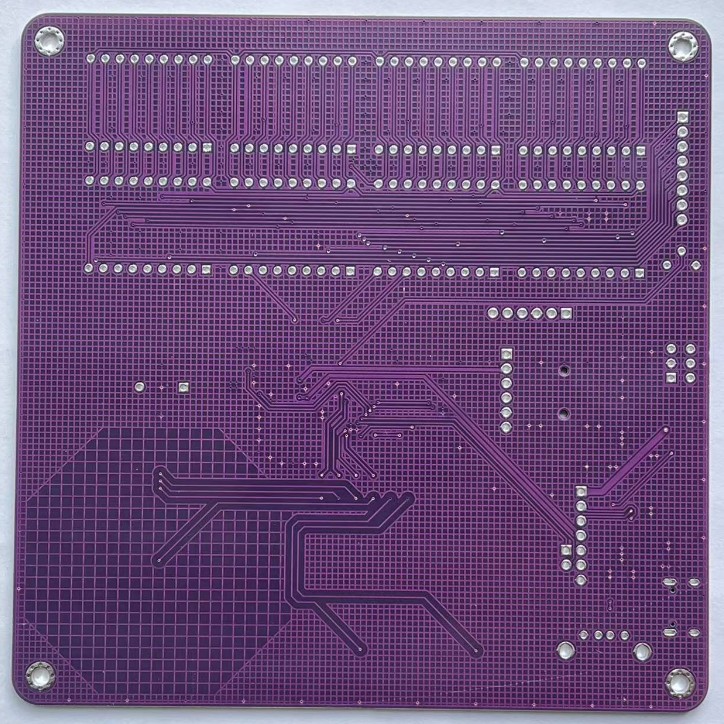

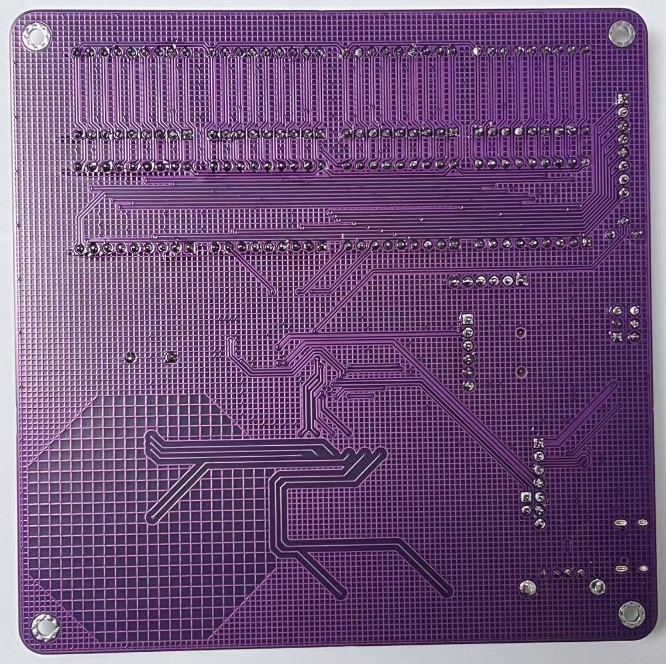

8H4K64TL-触摸按键15段数码管测试板-V1.1, 有空PCB
80mA大电流LED数码管自动刷新显示




AI8H4K64TL-LQFP48-触摸按键15段数码管测试板-V1.0-20241128.eprj (3.52 MB, 下载次数: 231)

2024-12-16 13:02 上传

点击文件名下载附件

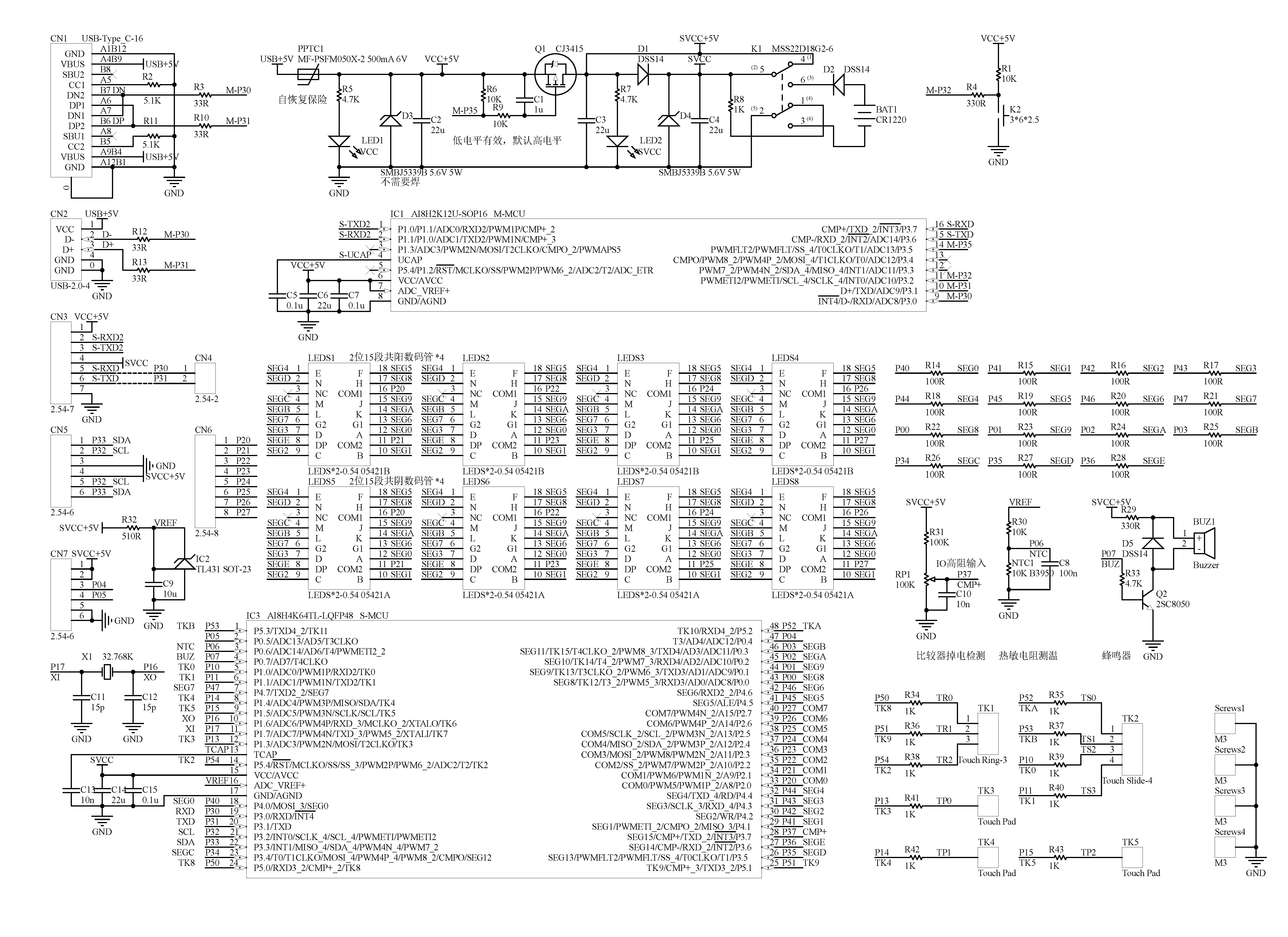

SCH-AI8H4K64TL-LQFP48-触摸按键15段数码管测试板-V1.1-20250101.pdf (687.07 KB, 下载次数: 223)

2025-1-1 15:24 上传

点击文件名下载附件

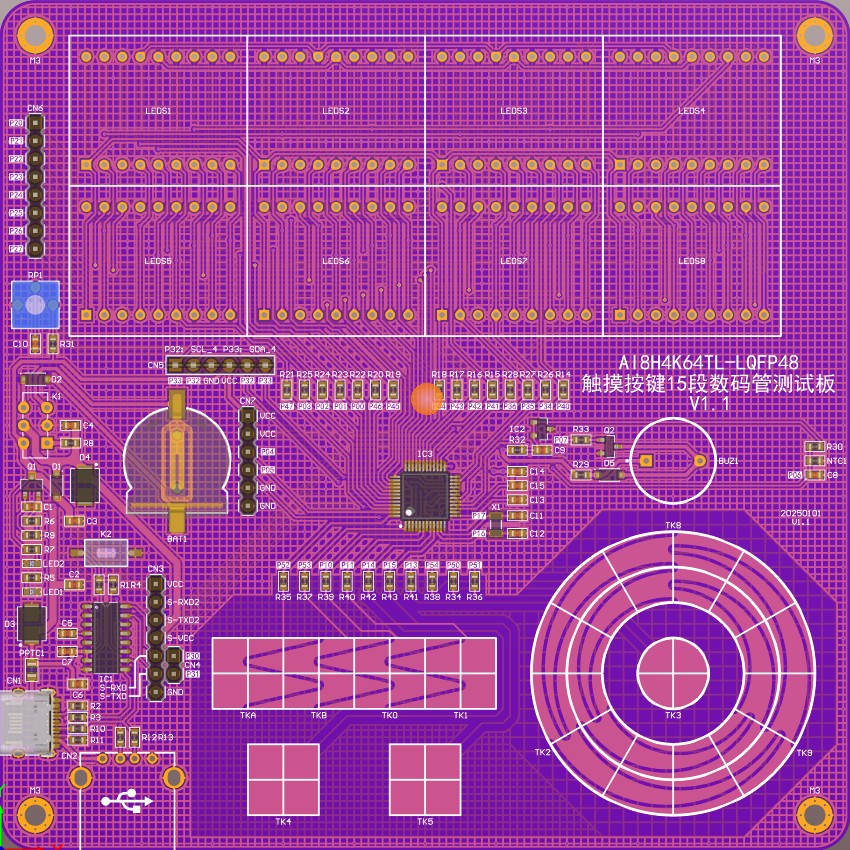

Assembly Drawings-AI8H4K64TL-LQFP48-触摸按键15段数码管测试板-V1.1-20250101.pdf (52.25 KB, 下载次数: 189)

2025-1-7 16:26 上传

点击文件名下载附件

Gerber-AI8H4K64TL-LQFP48-触摸按键15段数码管测试板-V1.1-20250101.zip (227.2 KB, 下载次数: 219)

2025-1-7 16:26 上传

点击文件名下载附件

BOM-AI8H4K64TL-LQFP48-触摸按键15段数码管测试板-V1.1-20250101.xlsx (11.76 KB, 下载次数: 173)

2025-1-20 17:19 上传

点击文件名下载附件

Pick Place-AI8H4K64TL-LQFP48-触摸按键15段数码管测试板-V1.1-20250101.csv (4.35 KB, 下载次数: 174)

2025-1-20 17:19 上传

点击文件名下载附件

版本更新记录
V1.0
初始版本
V1.1
封装画错导致原理图错，修改
修改丝印

神***

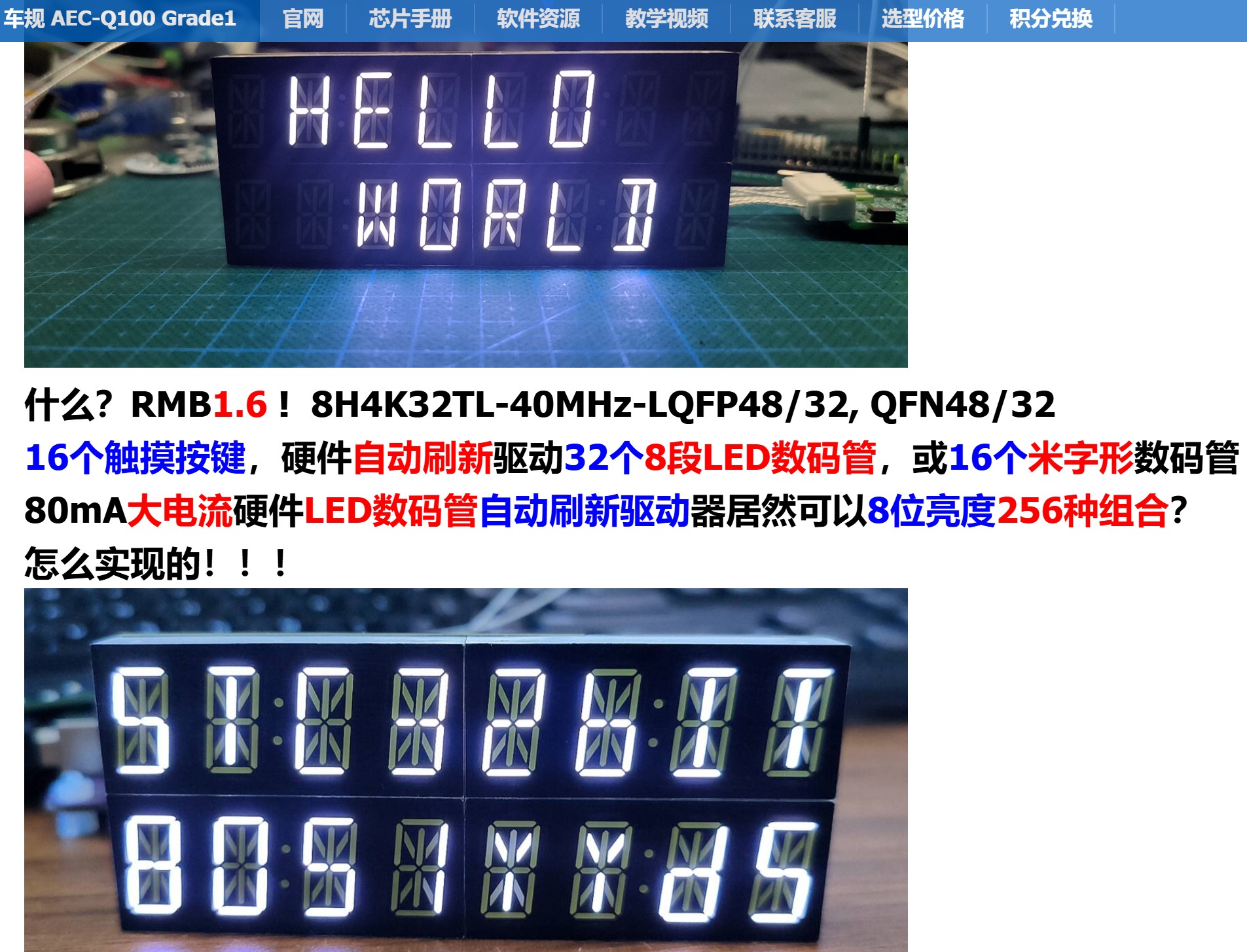

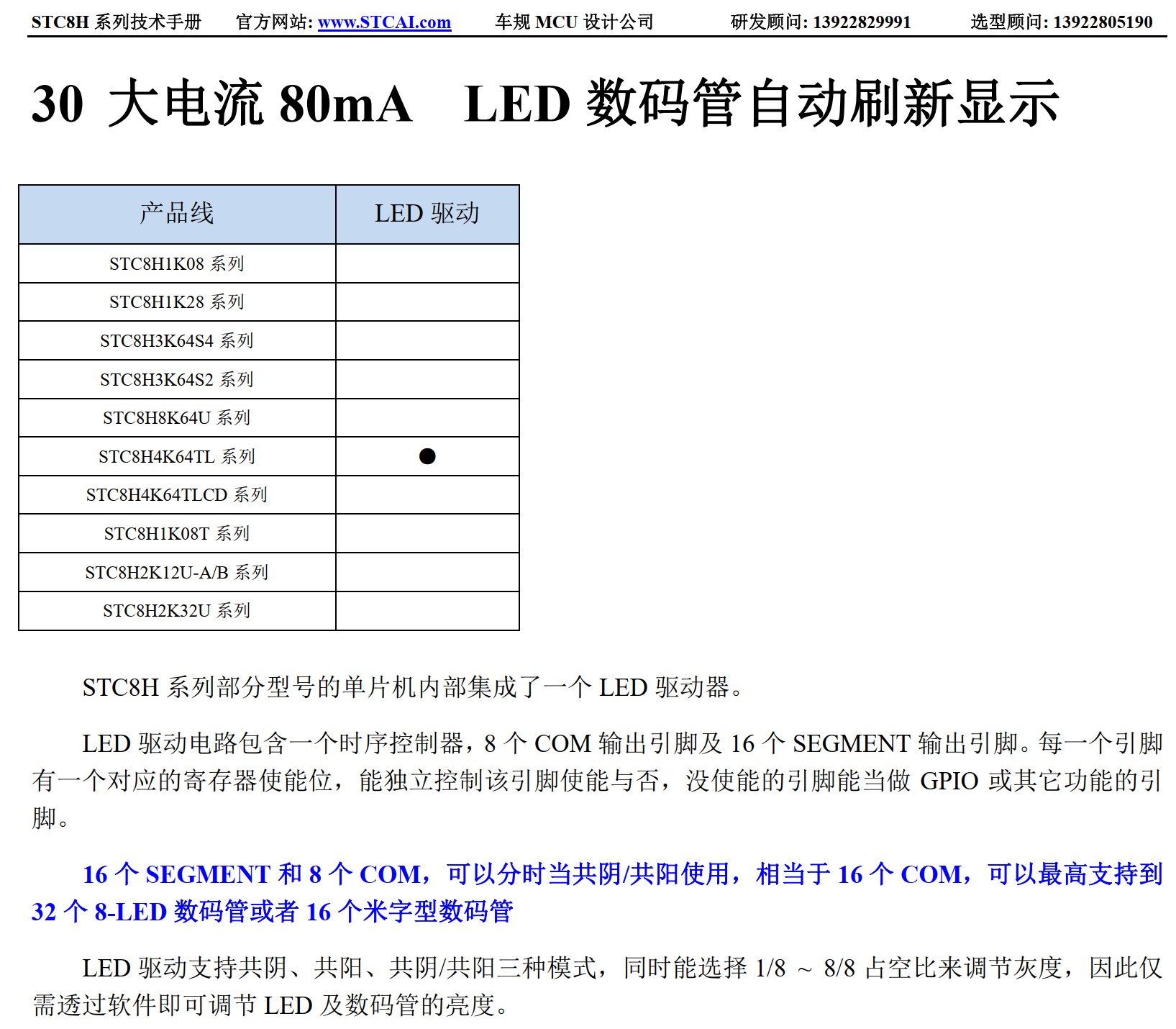

什么？8H4K64TL硬件80mA大电流LED数码管自动刷新驱动居然可以8位亮度256种组合？ - 段码LCD/80mA大电流LED数码管自动刷新显示/RTC实时时钟/触摸按键/低功耗 国芯技术交流网站 - AI32位8051交流社区

CyberH***

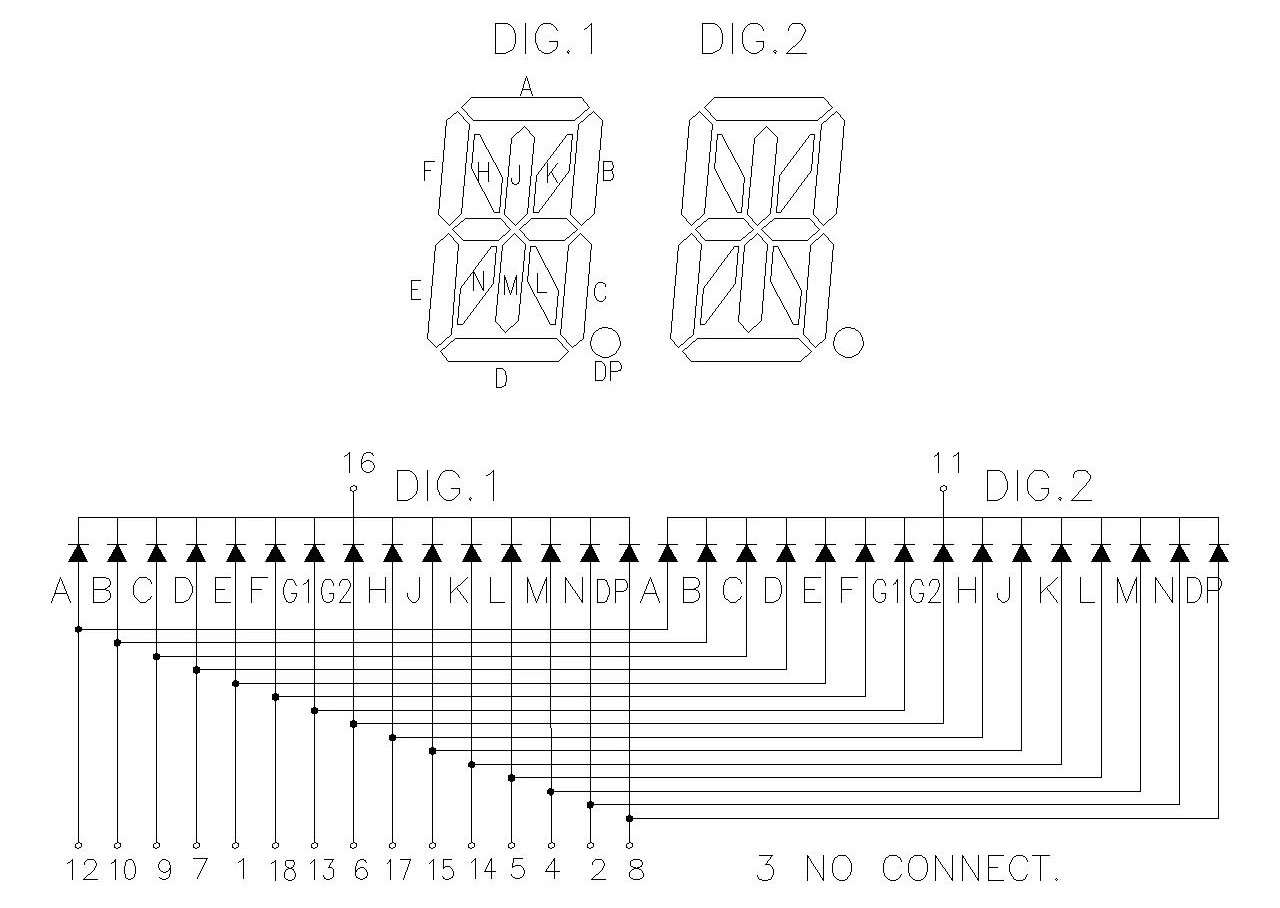

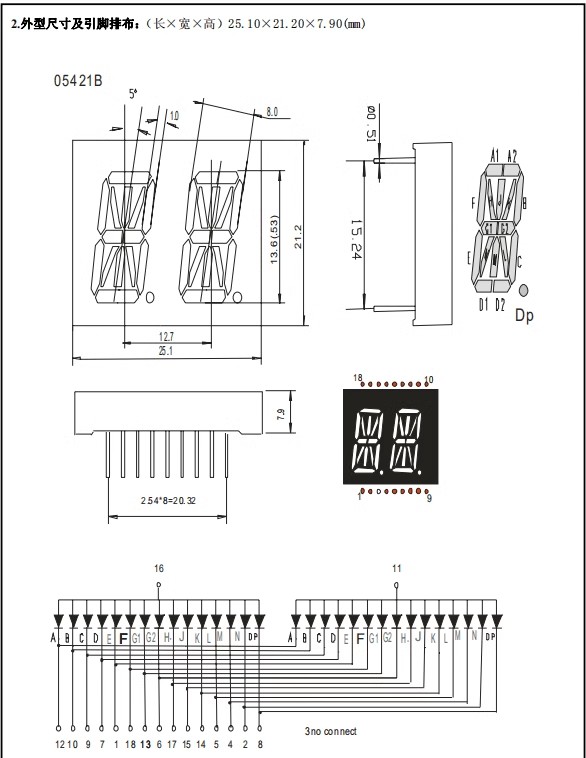

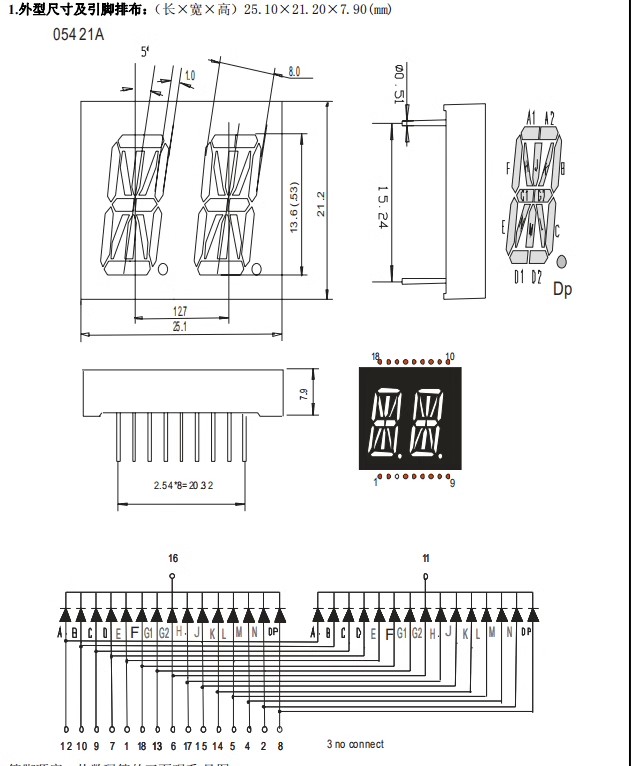

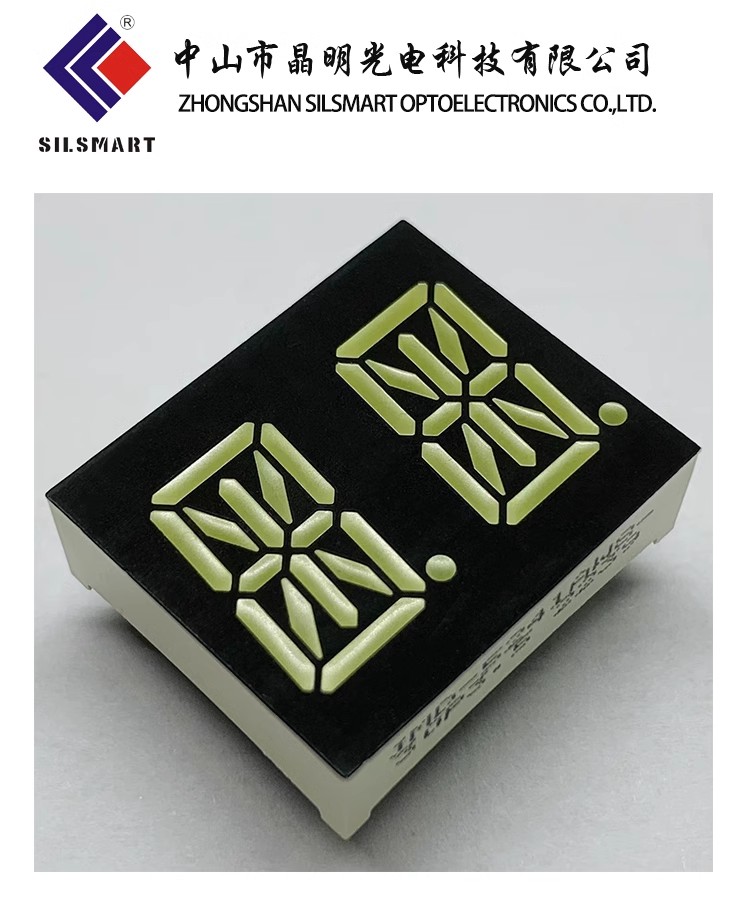

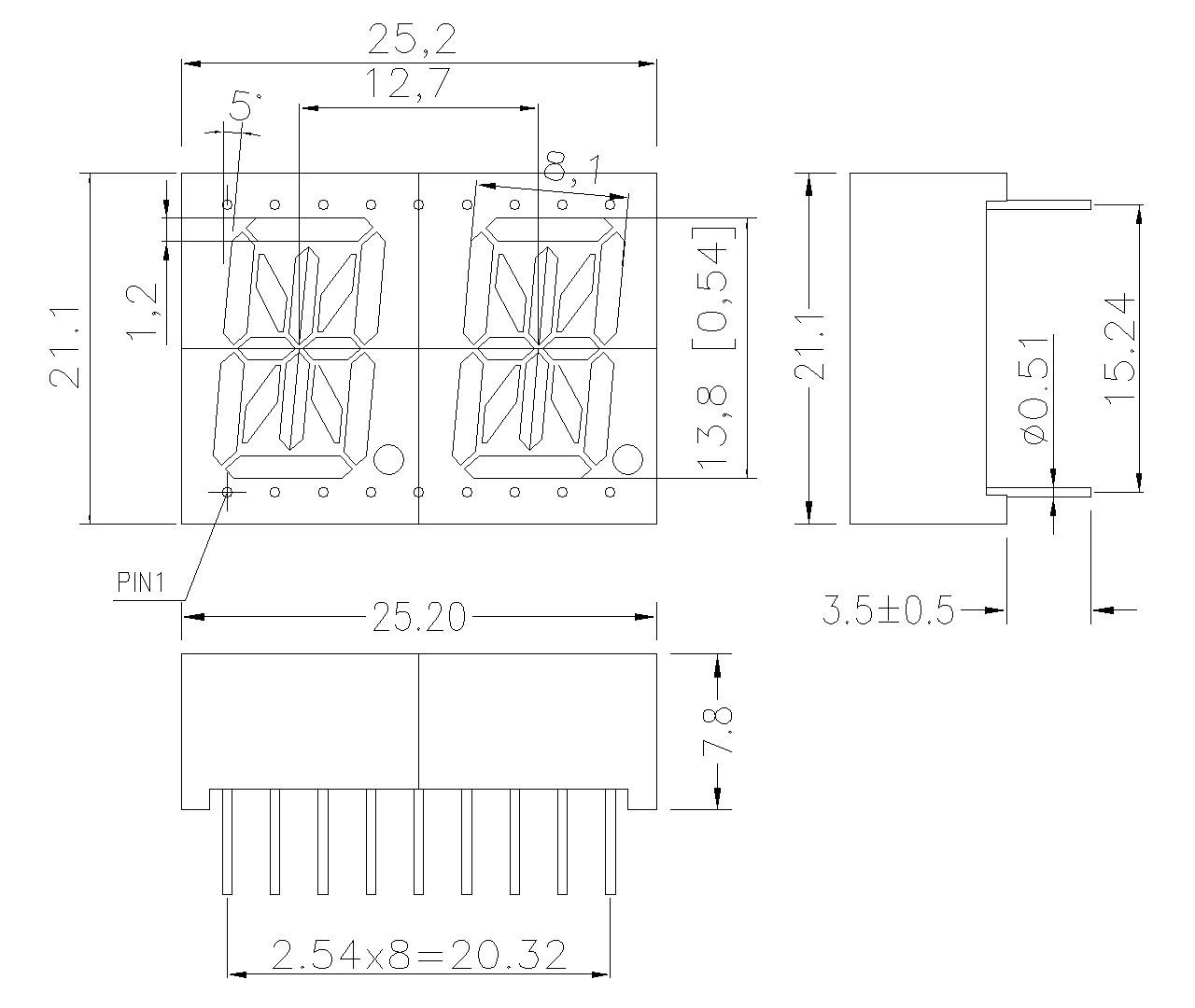

15段数码管：










https://item.taobao.com/item.htm?id=626804950467

https://item.taobao.com/item.htm?id=709668316309

men***

STC***

拓展思路，有个实验可以用到这

bat***

8段的那个工程文件有吗

桃花***

那个空板怎么玩,没有器件。

CyberH***

桃花*** 发表于 2025-2-6 18:17
那个空板怎么玩,没有器件。

附件有BOM表，按照BOM表购买，自己焊

csg***

感觉STC的型号越来越乱了，用这款板子，找了一天半了资料都没找全，keil中找不到AI8H2K12U的单片机型号，我现连手册、头文件、函数库什么的都没找到，乱七八糟的。

CyberH***

csg*** 发表于 2025-3-7 21:10
感觉STC的型号越来越乱了，用这款板子，找了一天半了资料都没找全，keil中找不到AI8H2K12U的单片机型号，我 ...

同一系列即可，AI8H2K12U，12这个位置不同，其他相同，就是相同系列，比如AI8H2K08U

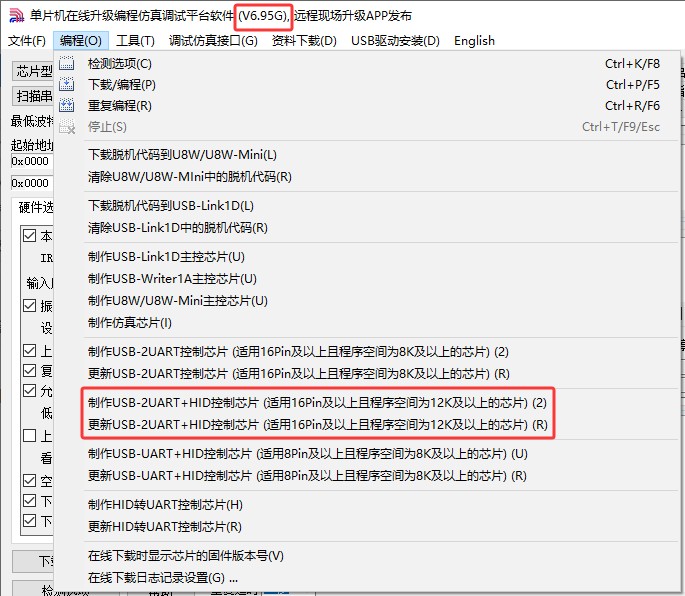

头文件直接用最新版ISP软件添加到Keil
