免费+包邮领擎天柱开发板到了，快跟冲哥学AI8051U

VC***

昨天找客服免费+包邮领取了擎天柱开发板

今天收到货，就迫不及待要运行一下了

步骤1：打开顺丰包邮快递盒，取出擎天柱

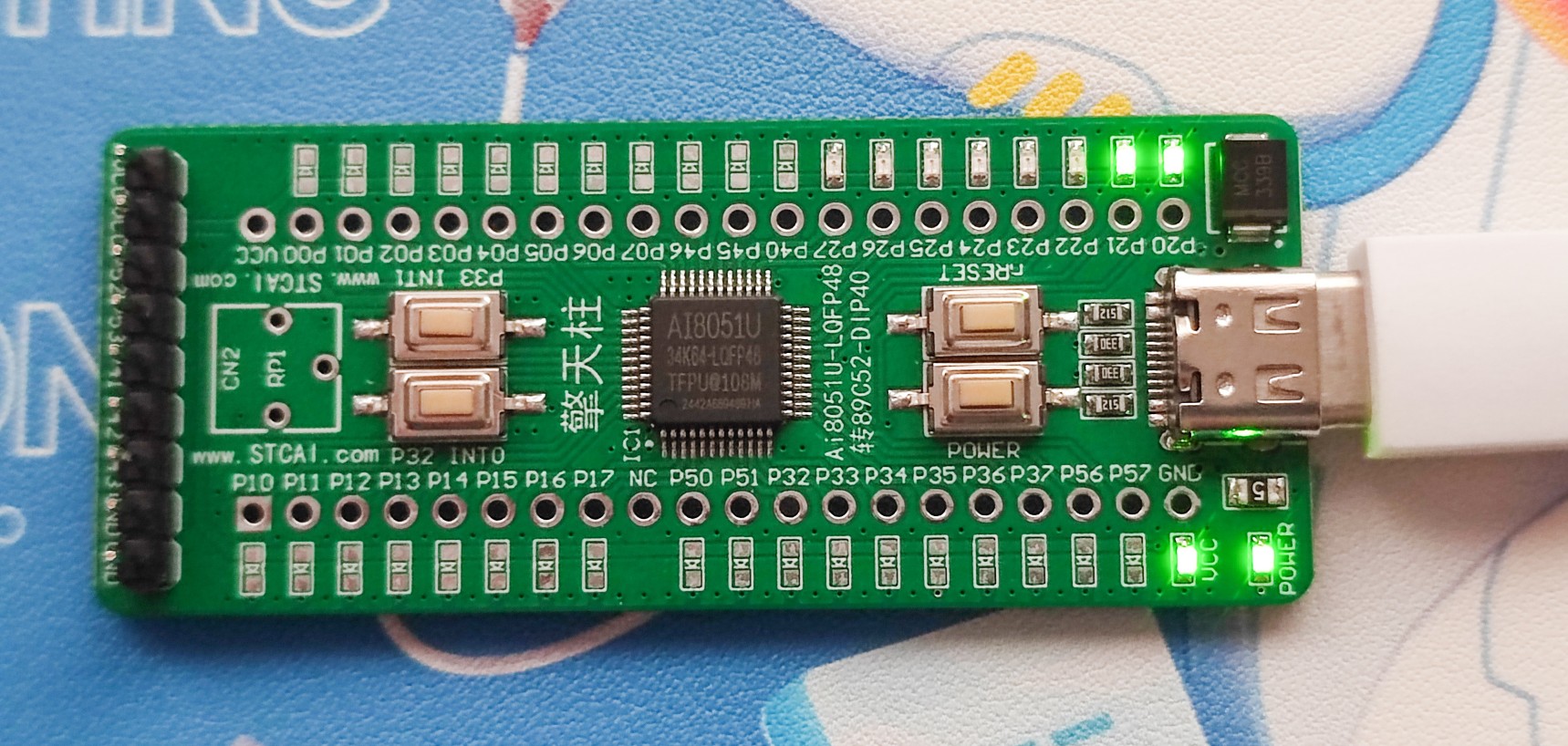

步骤2：上电查看出厂效果。好耶，是流水灯！




步骤3：前往冲哥的帖子：【《8051U深度入门到32位51大型实战视频》,【免费 + 包邮 送】实验箱@Ai8051U，100万套】，下载擎天柱版本测试代码



目前共有7个程序：

03.点亮第一个LED
04.USB不停电下载
05.C语言基础
06.IO输入输出
07.定时器
08.定时器周期性调度任务
09.shu码管

准备逐一体验，感受AI8051U的强大

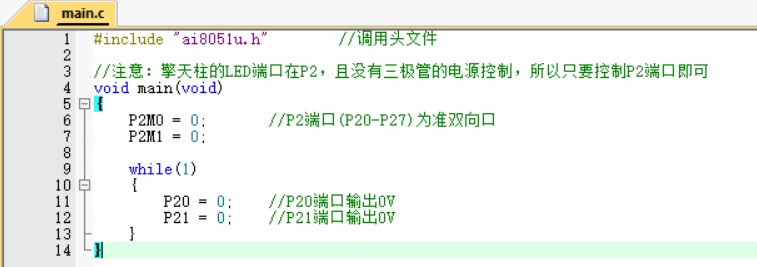

第一个程序比较简单，上电后反复给P20和P21置0。

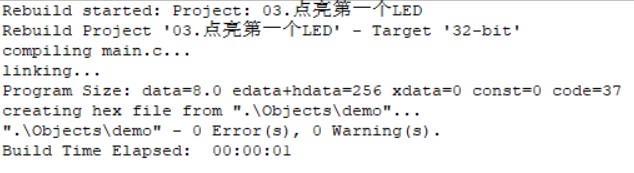

编译！完成！

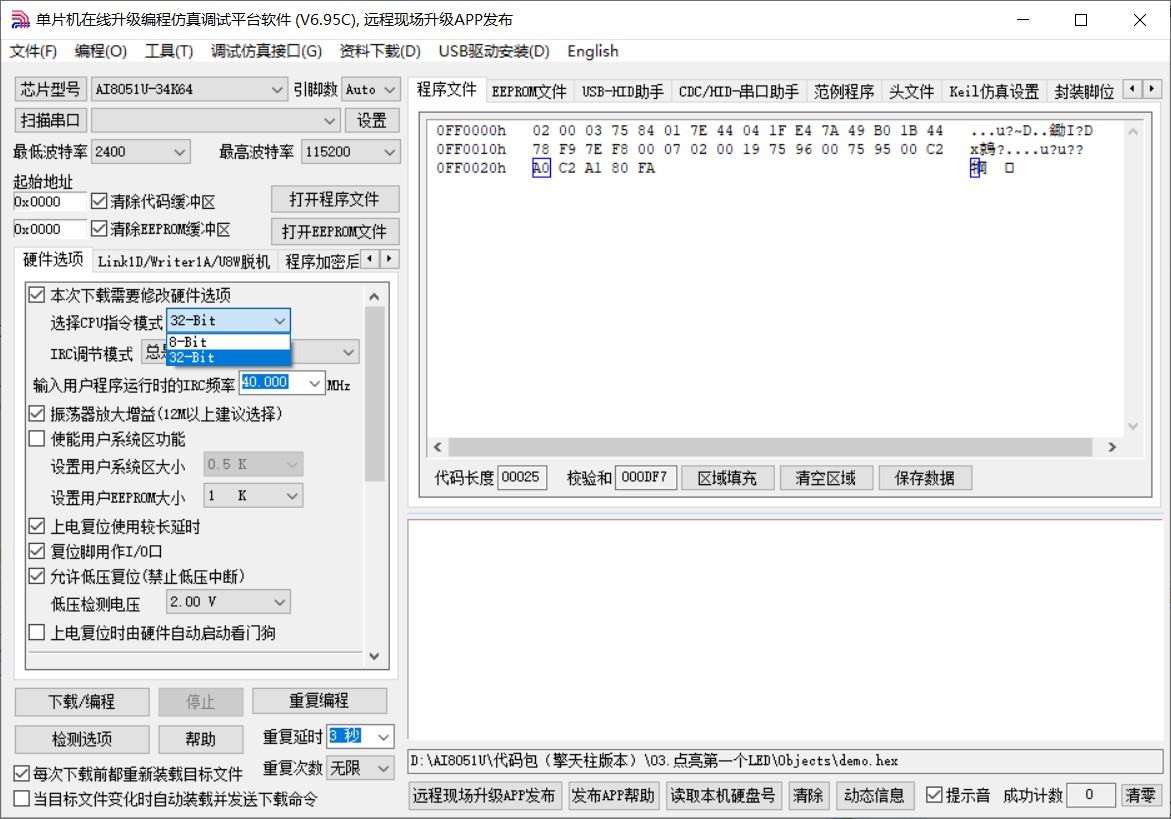

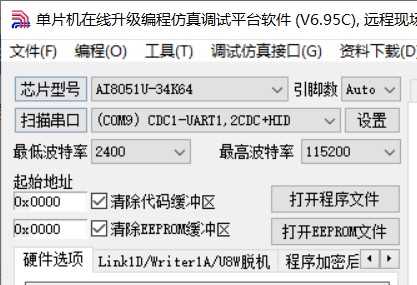

由于冲哥使用的是C251开发环境，烧录时需要选择32-bit模式

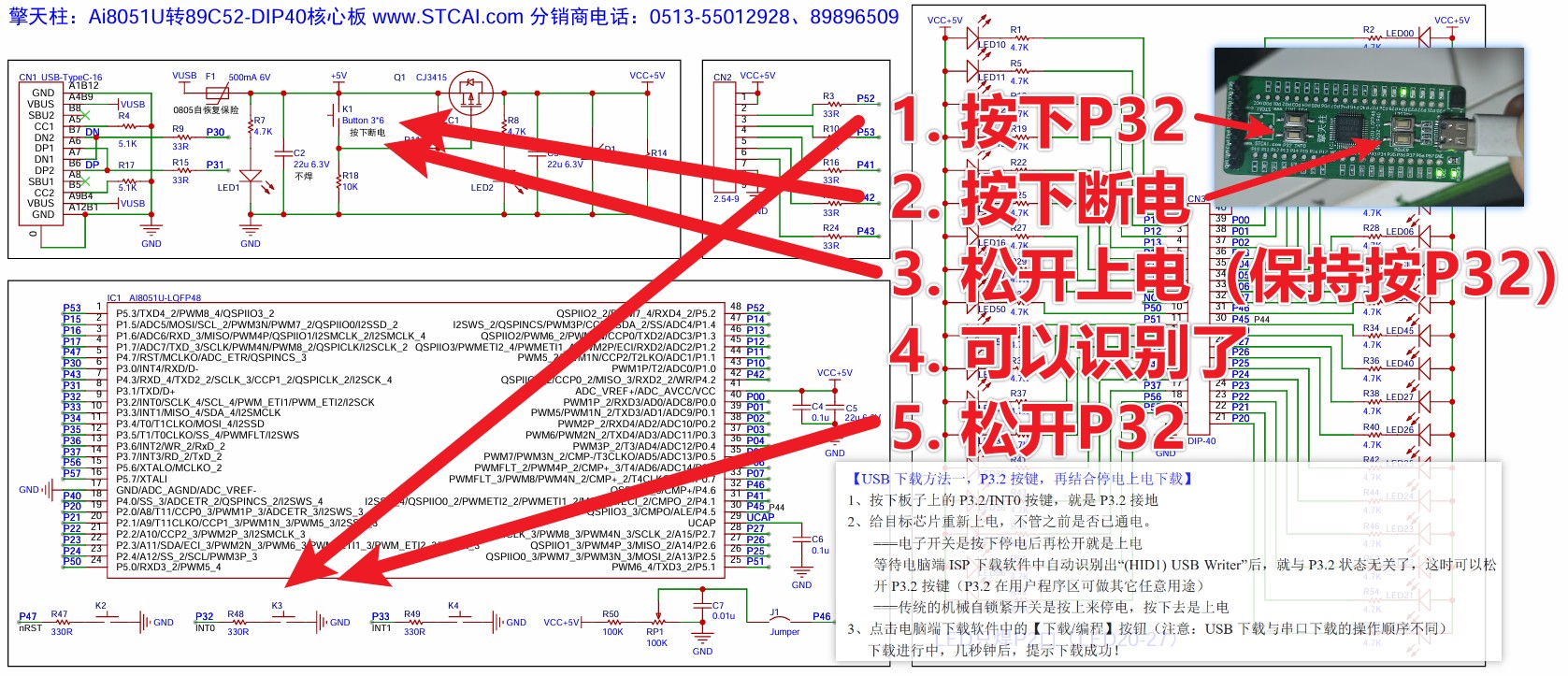

出厂代码似乎不支持“不断电下载”，因此需要按如下步骤使AI8051U进入USB-HID ISP下载模式


成功识别USB Writer



烧录！

右上角两颗灯，P20和P21亮起，表明程序发挥作用了

VC***

04.USB不停电下载

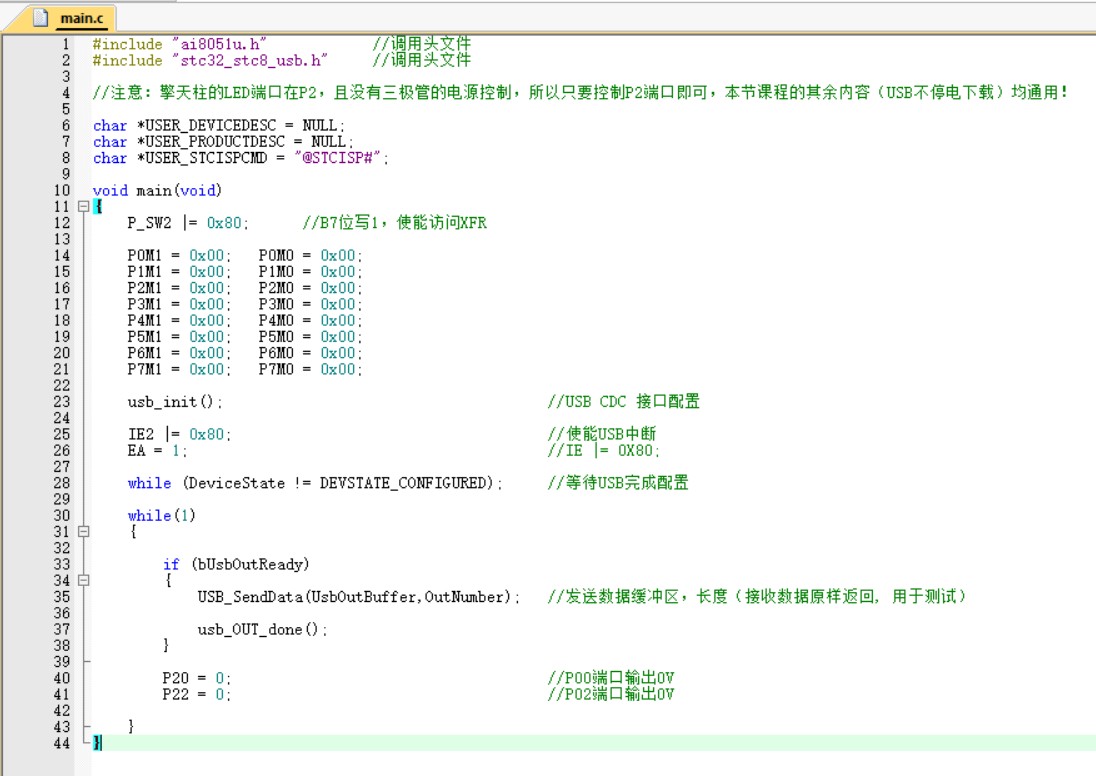

代码将所有IO设定为准双向口

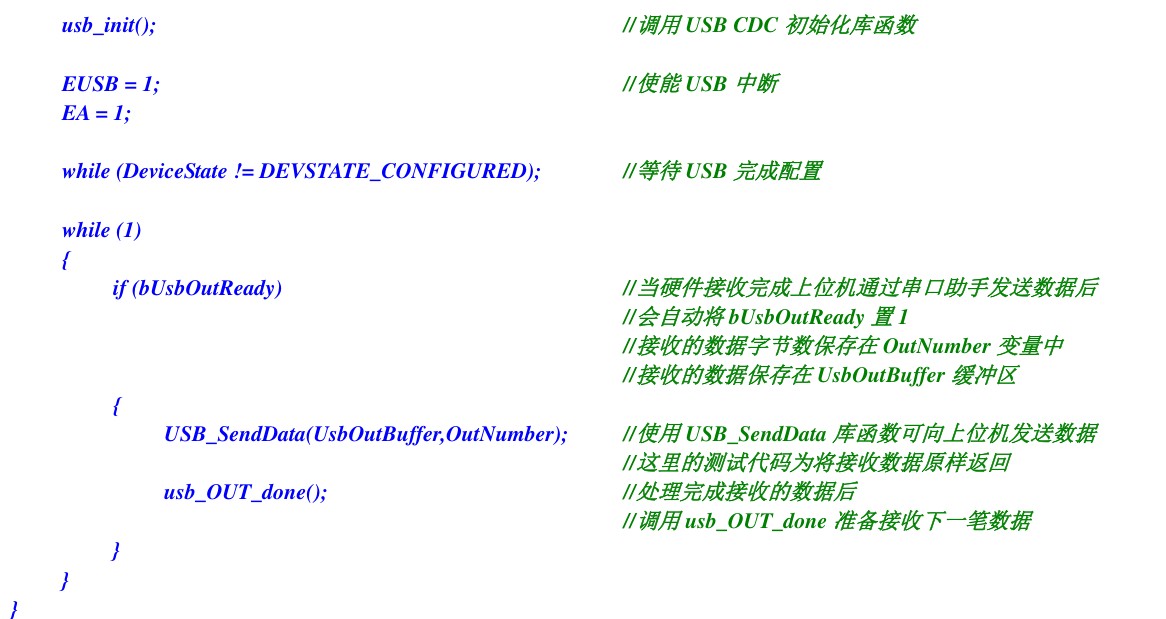

进行USB库初始化（所有代码封装在stc_usb_cdc_32.LIB文件中）随后在while(1)循环中等待bUsbOutReady（CDC串口收到数据）标志


并将P20和P22对应的LED灯点亮

（确实可以看到P20和P22亮了）

烧录完成后，电脑上识别到串口

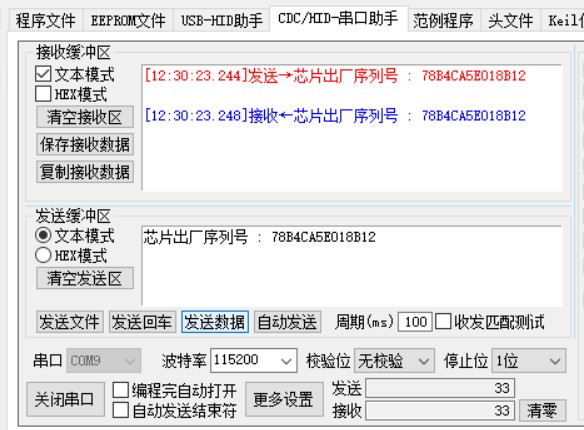

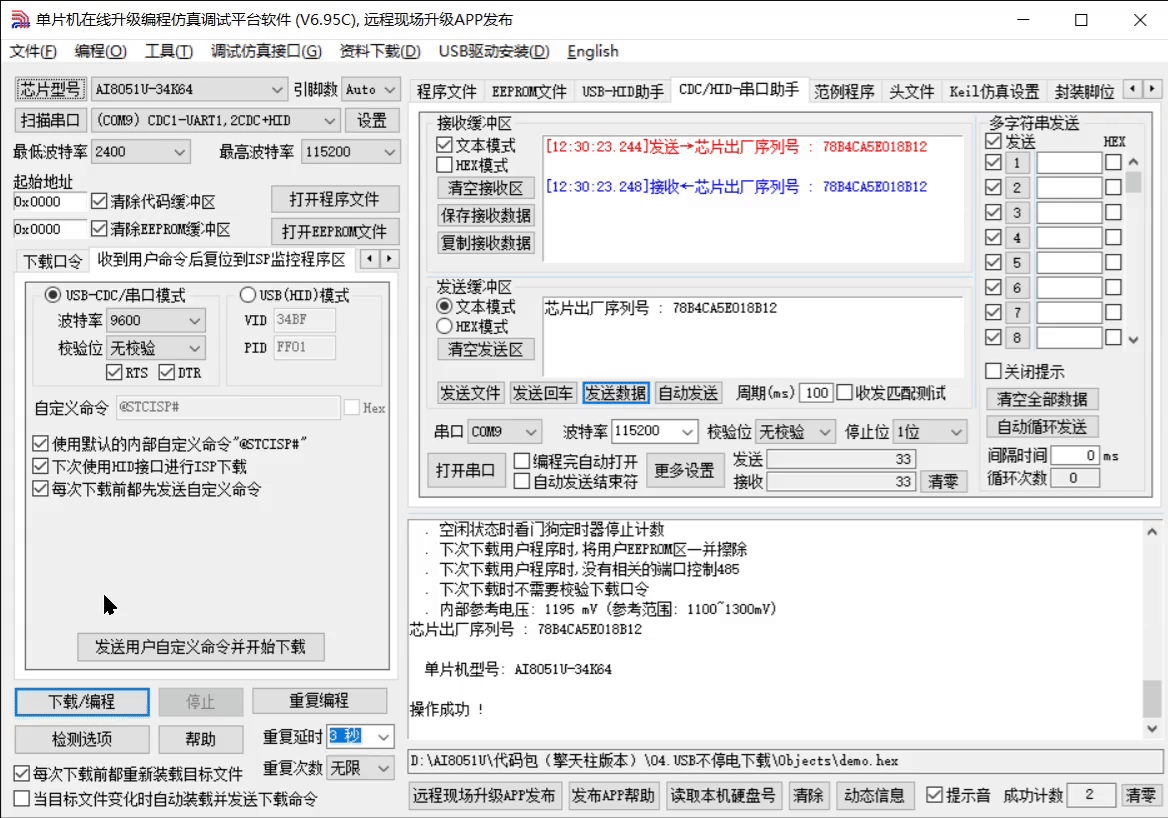

使用串口助手可以进行数据回环收发

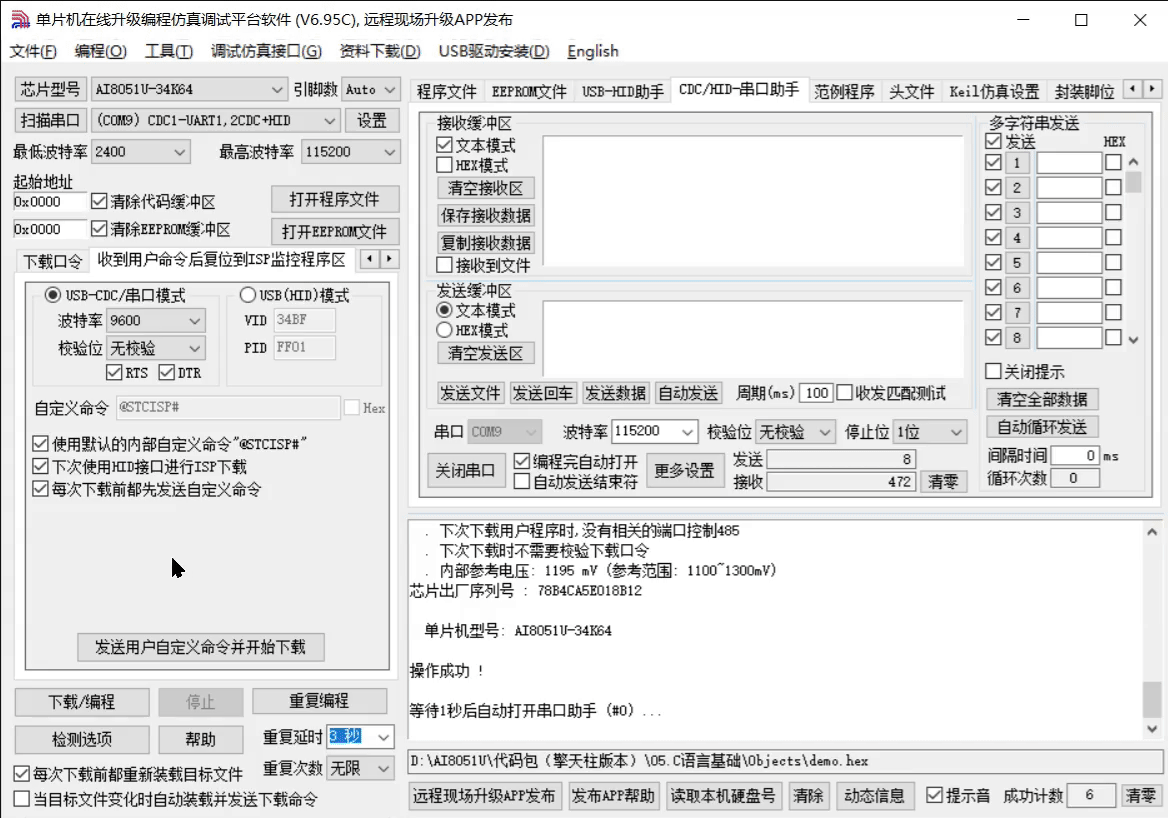

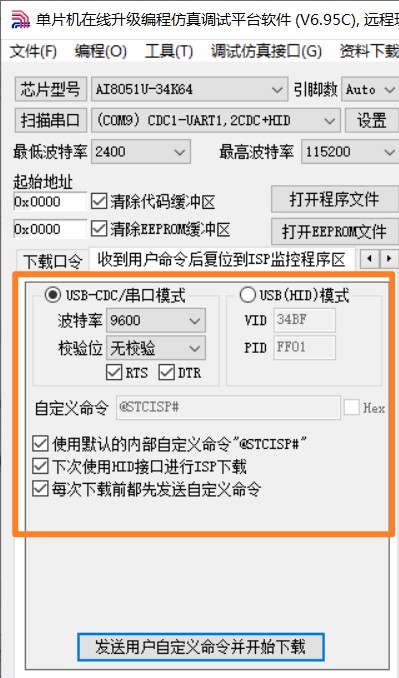

勾选如下内容后可以实现不停电下载



使用效果视频：

VC***

05.C语言基础

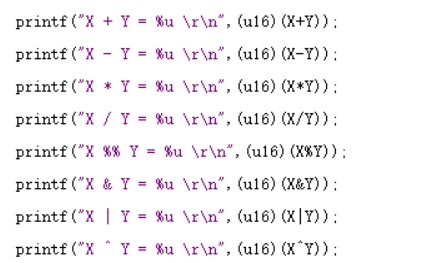

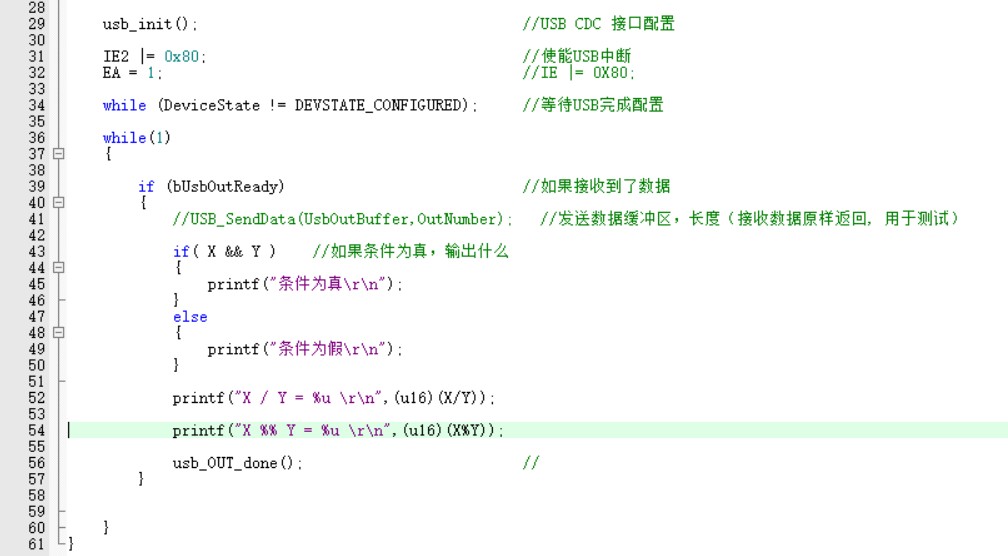

介绍了C语言的一些语法，例如除法/ 求余%



适当添加一些其他的语法



观察效果




再次发现，这个不停电下载确实挺方便的！

VC***

06.IO输入输出


分三个实验

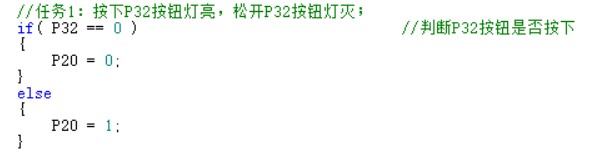

按钮按下：灯亮；松开按钮：灯灭

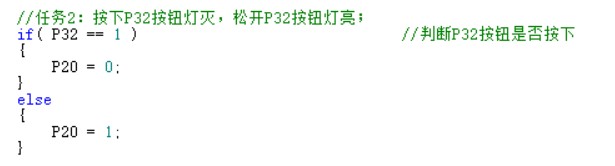

按钮按下：灯灭；松开按钮：灯亮

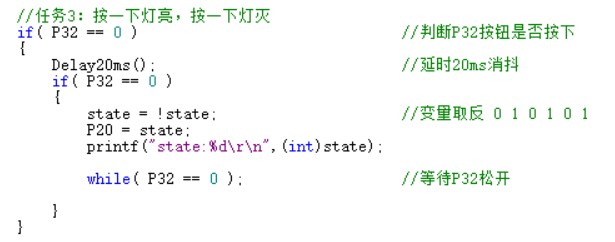

每按一下按钮，state发生一次切换

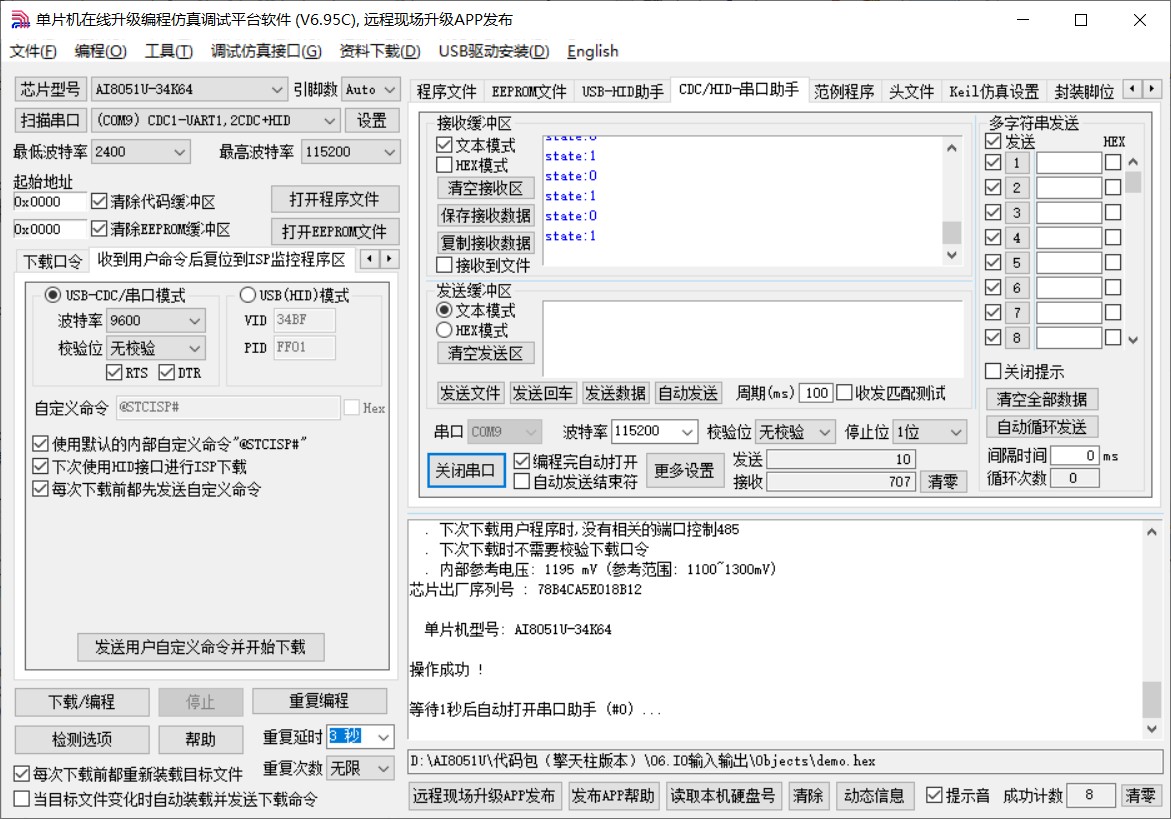

实验3效果：

VC***

07.定时器

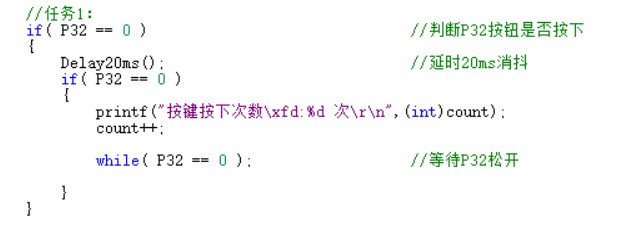

按键次数计数。间隔20ms采样到两次低电平表示按钮按下。

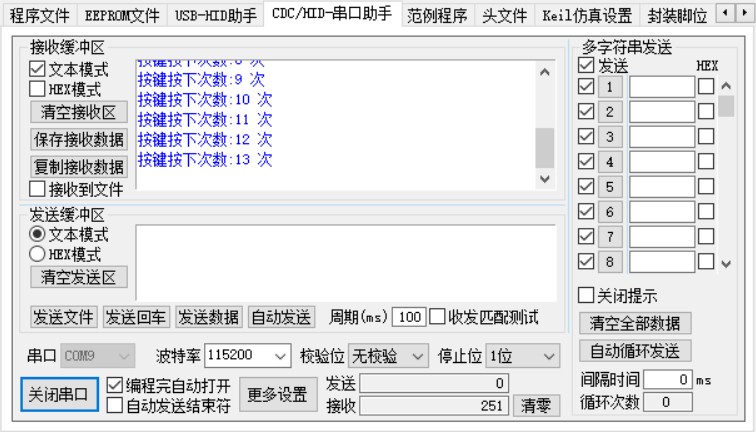

串口输出按下次数

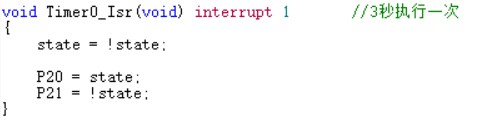

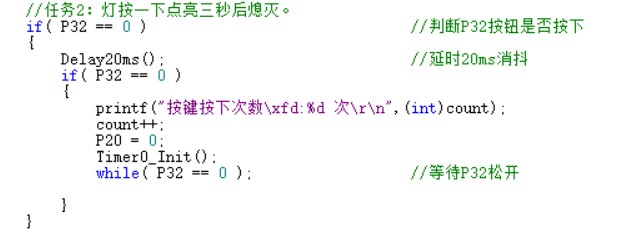

按键次数计数。间隔20ms采样到两次低电平表示按钮按下。每次按下，点亮灯P20，并启动Timer0，由定时器ISR取反state，实现关掉P20


这代码好像不对，这是实验3的

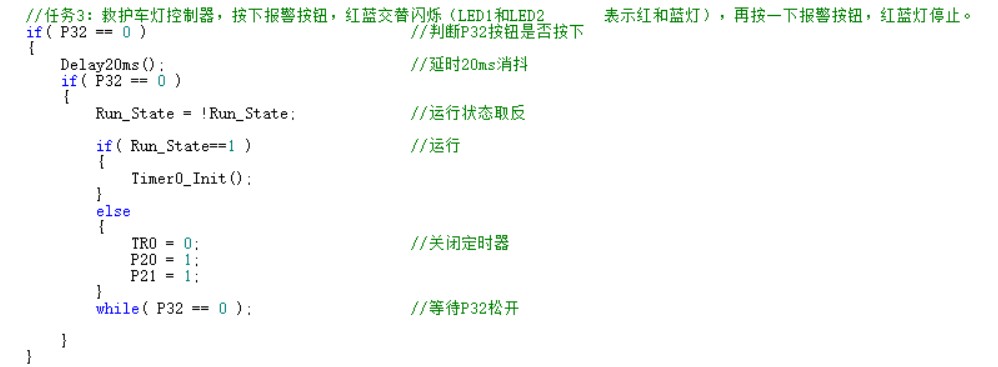

定时器交替闪灯。由按钮控制Run_State变量，该变量控制闪灯或停止闪灯（且关灯）




小想法：

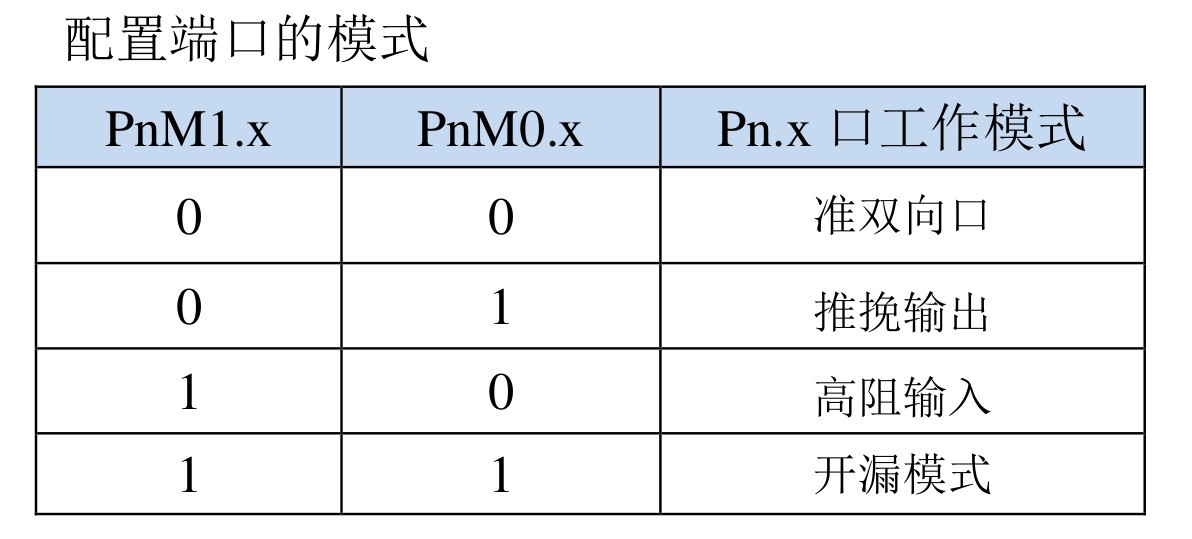

Run_State变量是否可以控制P2M0，在输出模式和输入模式之间变换，从而达到切断输出的效果呢？代码相应更简洁



尝试发现也能达到相同效果：

YOLO***

写得很好，学习了

VC***

YOLO*** 发表于 2024-12-12 17:43
写得很好，学习了

men***

spring***

感谢分享，点灯第一步！！
