DMA-LCM显示图片不正确

omns*** · 发表于 2024-12-10 15:31:54

Debu*** 发表于 2024-12-10 15:22
逻辑分析仪看看LCM接口的信号
检查是否是使用DMA时意外修改了LCM的设置（ST7789内部的寄存器）
修改DMA时 ...

主要是没引出排针，不好抓信号，难受

乘风*** · 发表于 2024-12-10 17:54:03

AI8051U实验箱例程包下载地址：https://www.stcai.com/syx

参考实验箱例程包：65-DMA-LCD12864-M6800接口，TFT320240-I8080接口，液晶屏测试

目录下面的DMA驱动TFT彩屏例子方式，在相同框架下使用DMA或非DMA方式传输刷屏数据，

不用DMA传输能正常显示图片情况下，DMA传输就不会出现刷屏区域定位错误情况。

此外，例子：71.1-电脑通过UART发送图片数据写入到DMA SPI Flash，SPI-TFT_DMA_双缓冲区交替显示图片，不占CPU时间程序-ILI9341，里面的读取Flash数据进行DMA LCM显示程序也可以参考。

omns*** · 发表于 2024-12-12 10:47:04

Debu*** 发表于 2024-12-10 15:23
还有检查是否速度过快导致异常，通信速度过快可能会导致这种异常

我调低了DMA速度和传输周期，可以显示到正常位置，但是图片衔接不正常，视频里有体现，拼接处有黑点，好像是少几个像素，直接写的00了？

会飞*** · 发表于 2025-2-10 15:11:36

你好请问解决了吗，我也有类似的问题

会飞*** · 发表于 2025-2-10 15:19:05

omns*** 发表于 2024-12-12 10:47
我调低了DMA速度和传输周期，可以显示到正常位置，但是图片衔接不正常，视频里有体现，拼接处有黑点，好 ...

你好，可以加我一下qq吗有些问题想请教一下 2942145846

大*** · 发表于 2025-3-18 17:55:20

omns*** 发表于 2024-12-12 10:47
我调低了DMA速度和传输周期，可以显示到正常位置，但是图片衔接不正常，视频里有体现，拼接处有黑点，好 ...

我也遇到类似的问题，从2.4寸8位并口，改成3.2寸16位并口，DMA方式显示图片也三分之一处，也有一条横杠，图片拼接的不完整，有错位

大*** · 发表于 2025-3-20 10:41:53

omns*** 发表于 2024-12-10 13:51
ST7789 8051U Xdata5600 正常显示是这样的

问题解决了吗？在2.4寸使用8位屏，正常显示，如果换成3.2寸16位屏，也会出现吧这个问题

大*** · 发表于 2025-3-20 10:42:08

问题解决了吗？在2.4寸使用8位屏，正常显示，如果换成3.2寸16位屏，也会出现吧这个问题

芯L*** · 发表于 2025-3-20 15:41:31

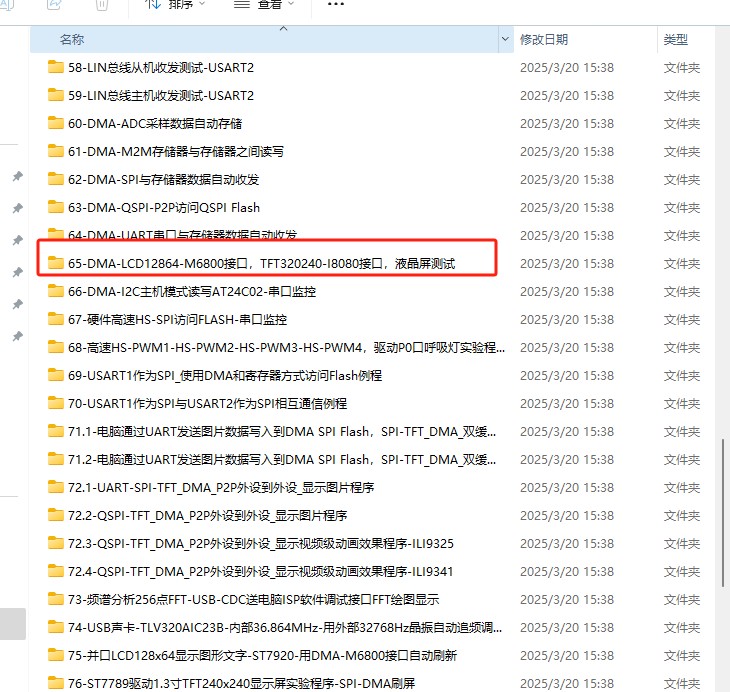

试试 12楼陈工的建议截图202503201538541379.jpg
