8051U 学习帖子。感谢ai逼着我学习，哈哈。| 已送实验箱

duro***

一楼有点奇怪，不能写内容呢？

记录一下教程入口。
楼下分别记录每次的学习记录

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=11902

duro***

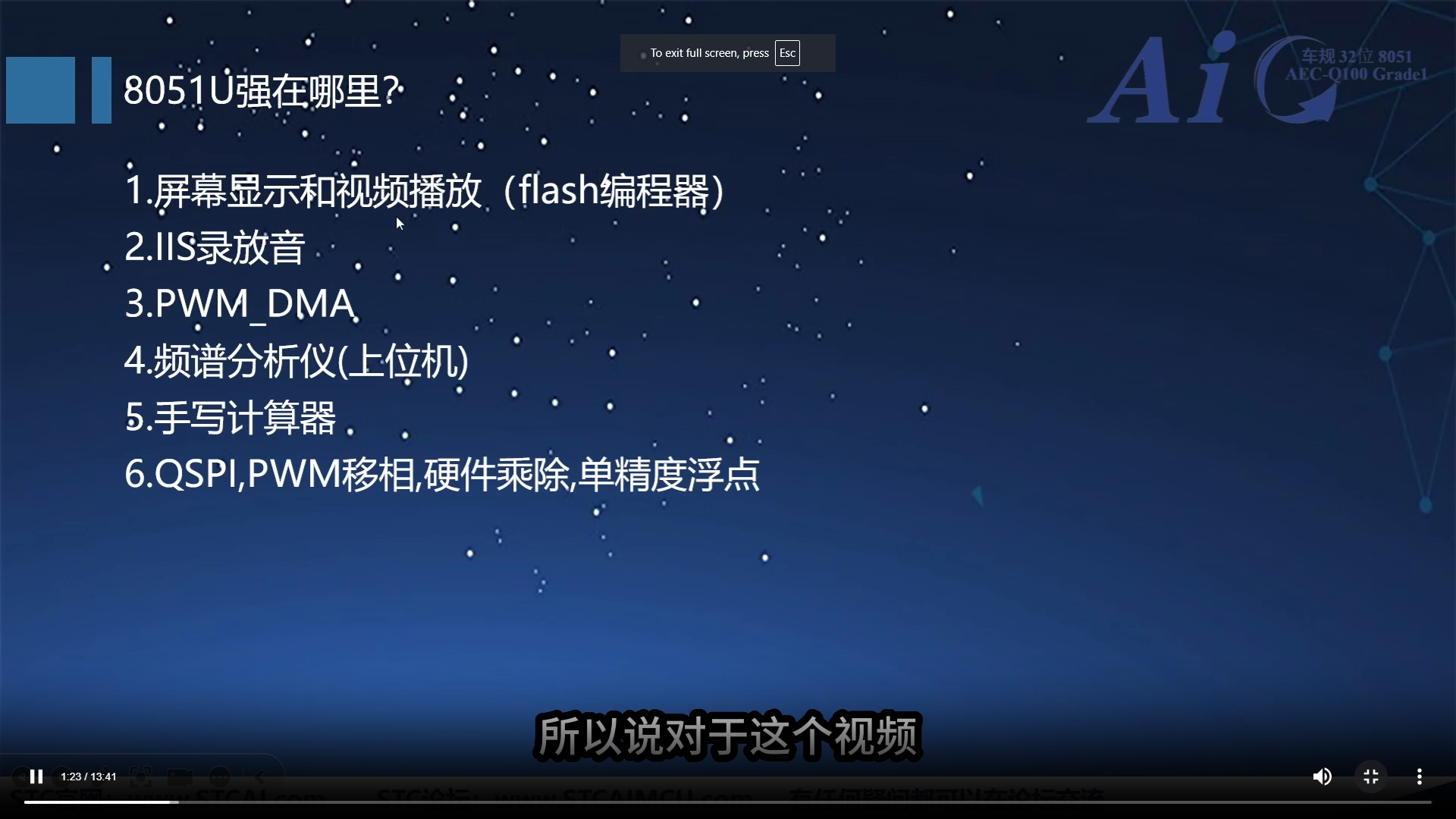

第一集 序言

主要介绍了试验箱的主要功能，
1.可以高效显示图片。
2.可以处理音频，包括录音和播放。
3.可以连接ws2812的屏。
4.也可以做频谱分析，显示声音的频谱。
综合以上的功能可以做一个视频播放器。

duro***

第一集

序言部分补充一个图，之前楼上发图失败了，这里补发一下。学习总结见楼上。

duro***

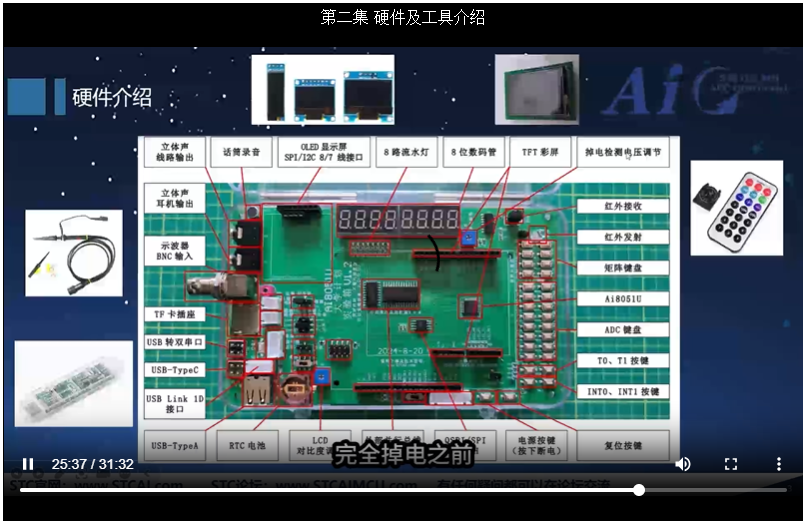

第二集 硬件及工具介绍

重点介绍硬件功能：

单板左侧接口部分：

1， 立体声线路输出和立体声耳机输出。

2. 示波器bnc输入。
3. 可以插tf卡。
4. 有usb转串口，usb-typec， usb-typea
   单板上侧功能：
5. 数码管，tft显示，流水灯。oled显示
   单板右侧功能：
6. 红外发送和接收，矩阵键盘和adc键盘。
   单板下侧功能：
7. 外部并行总线，SPI接口，电源开关。

duro***

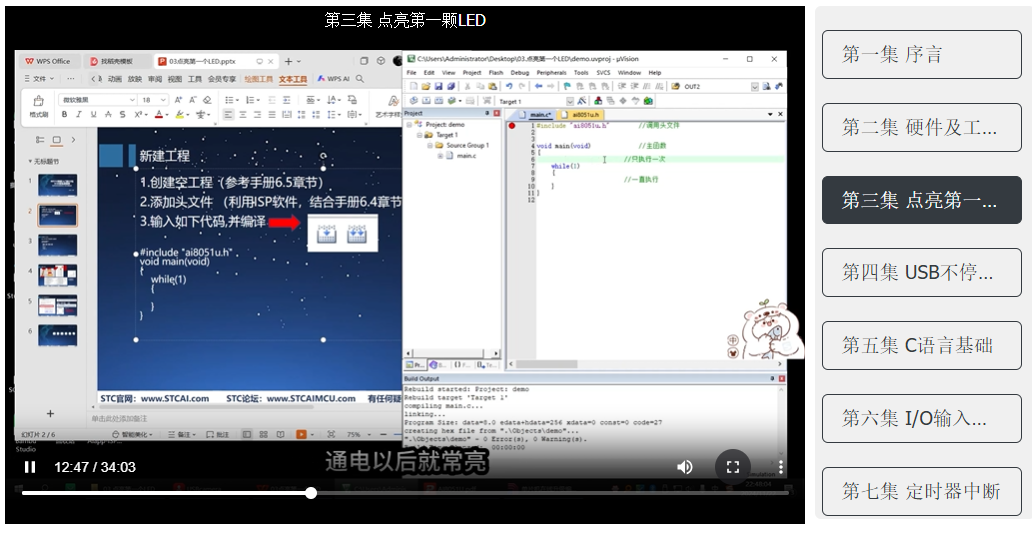

第三 点亮led
主要是分析了一下如何点灯。

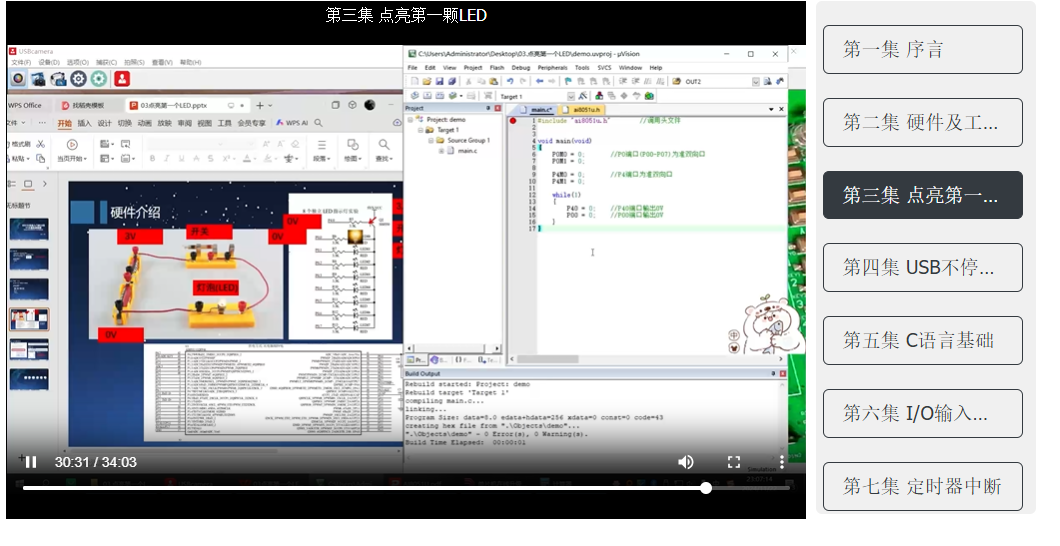

从原理图可以看到灯和p40 和p00有关，把p40和p00同时拉低灯会亮。
在keil里建立工程，重点是两个位置，一个是头文件，一个配置好p40和p00。

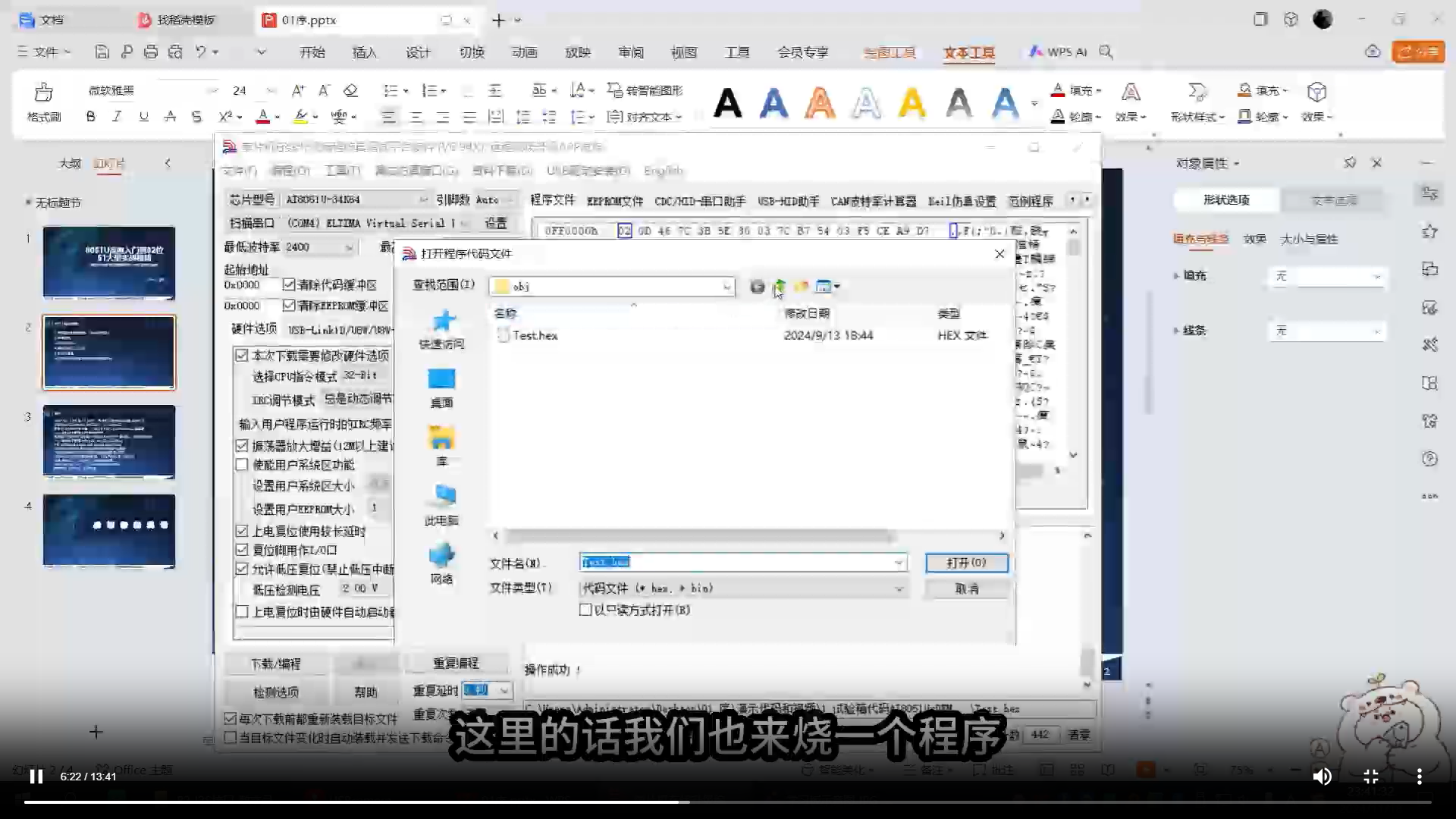

生产hex文件后，烧写进去即可。

duro***

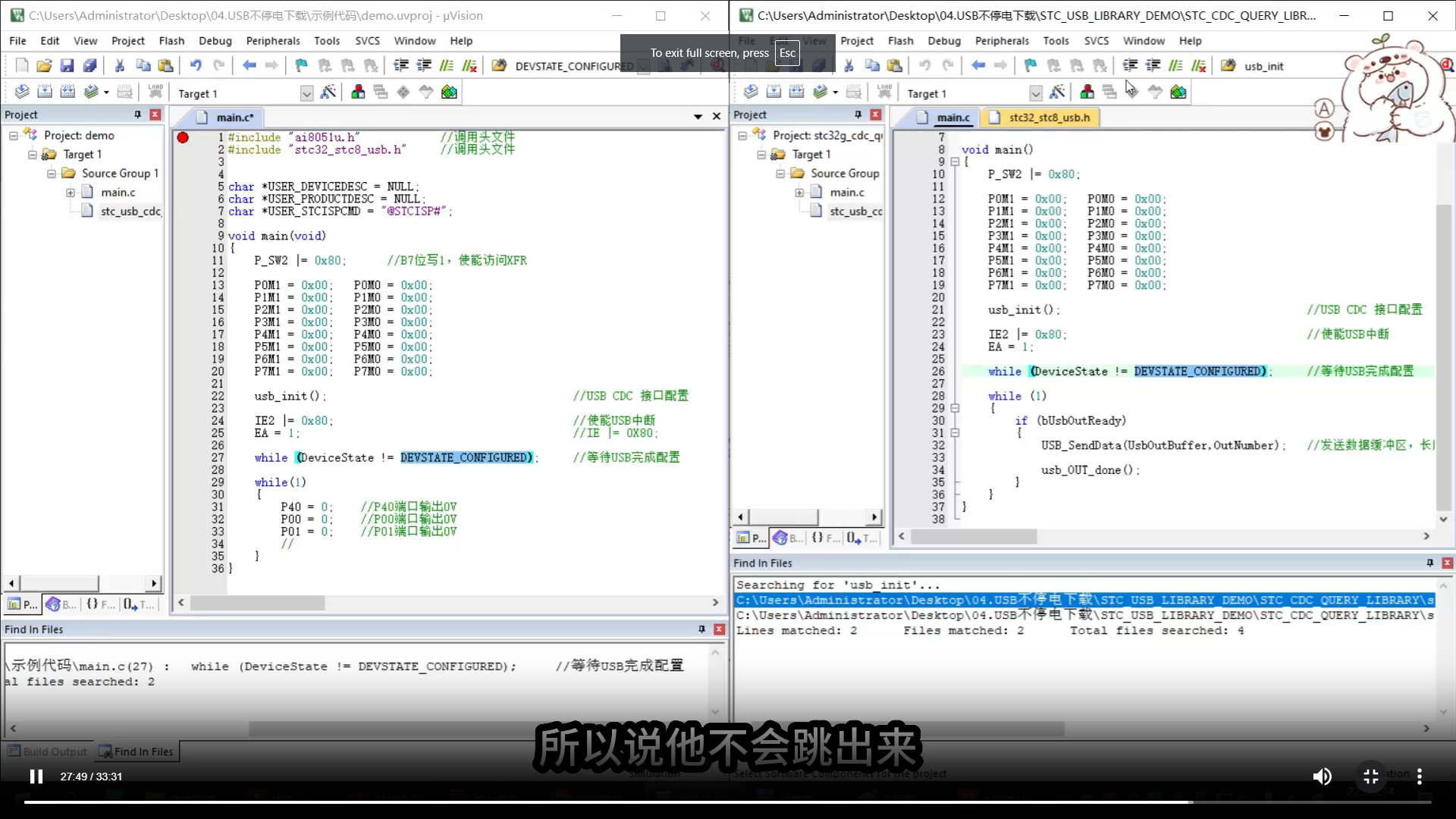

第4节 usb不停电下载
主要是通过cdc1-uart和cdc2-hid实现。

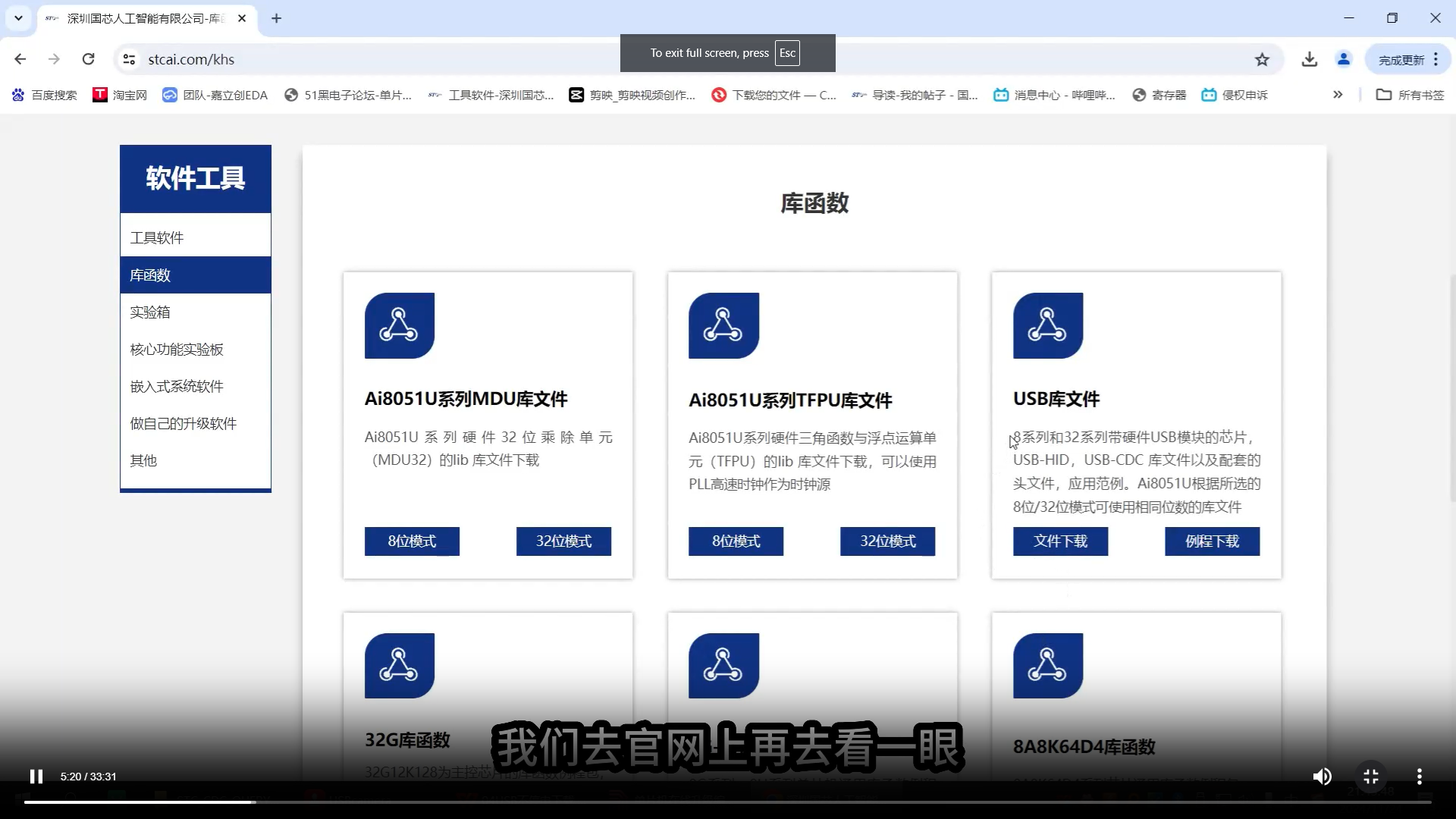

实现这个功能主要是需要链接一个usb的库文件。
可以重点关注 p_sw2（功能切换控制）,可以使能xfr（扩展功能寄存器）。因为usb使用了这些寄存器
IE2(usb中断使能寄存器)，EA第七位是总中断开关。

usb的库有中断库和查询库，视频里主要使用了查询库。

duro***

第五 c语言基础

1 定义了一个PRINTF_HID 宏
2 #define printf  printf_hid
  int printf(const char* fmt, ...);
这样可以把代码中的printf全部替换成 printf_hid;

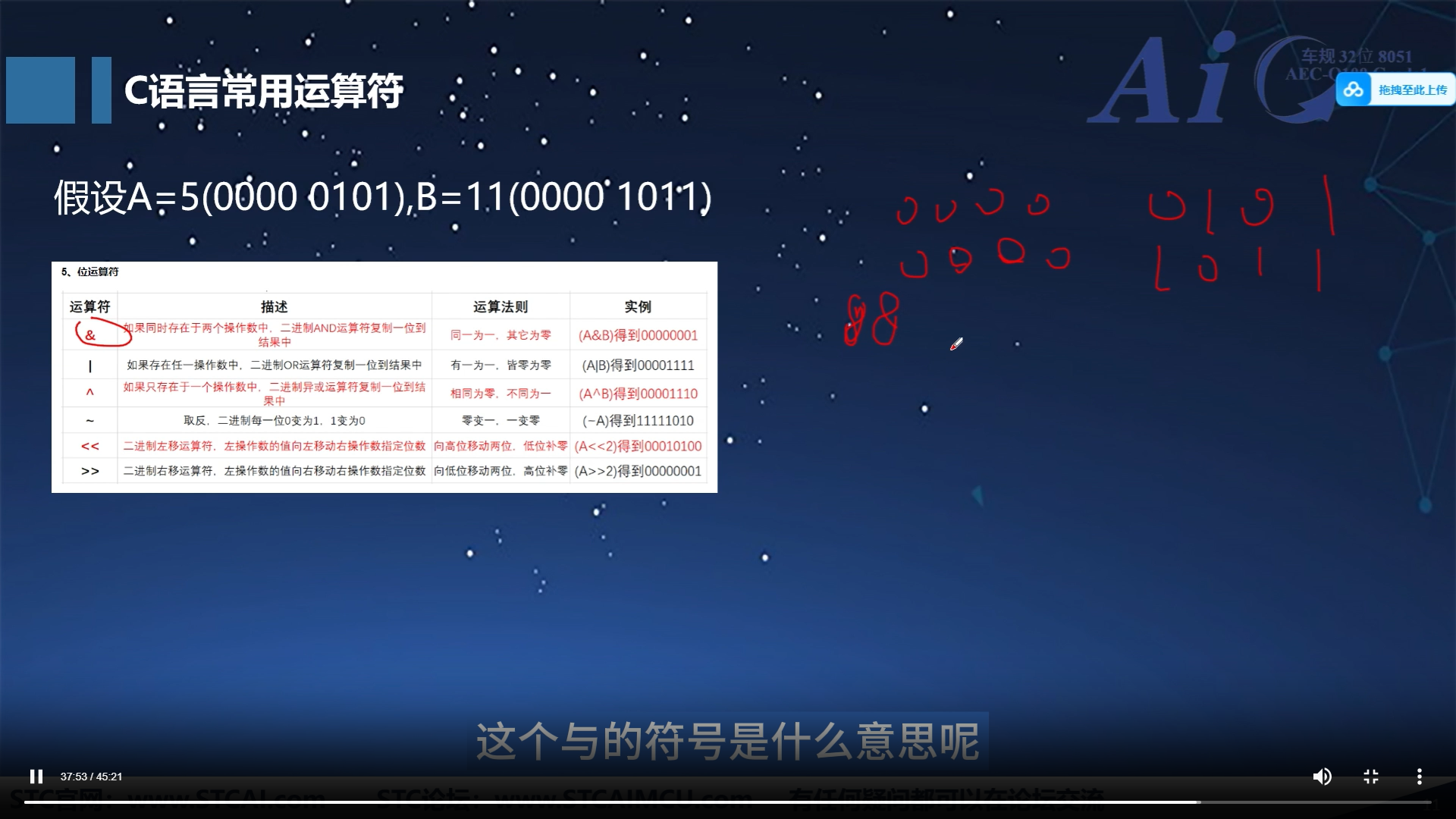

3. 掌握运算符
4.掌握if等流程控制。

duro***

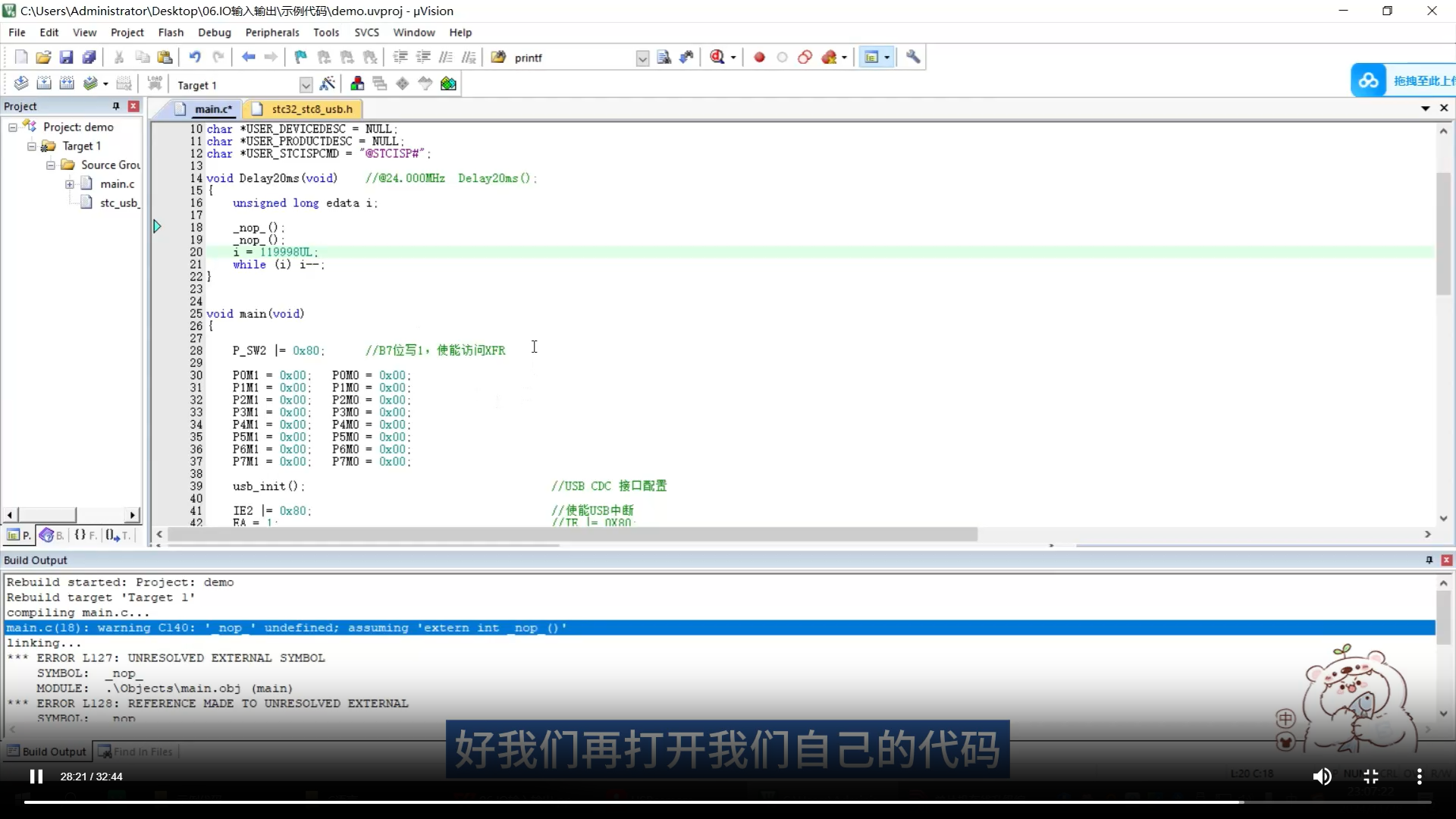

第6 IO的输入输出

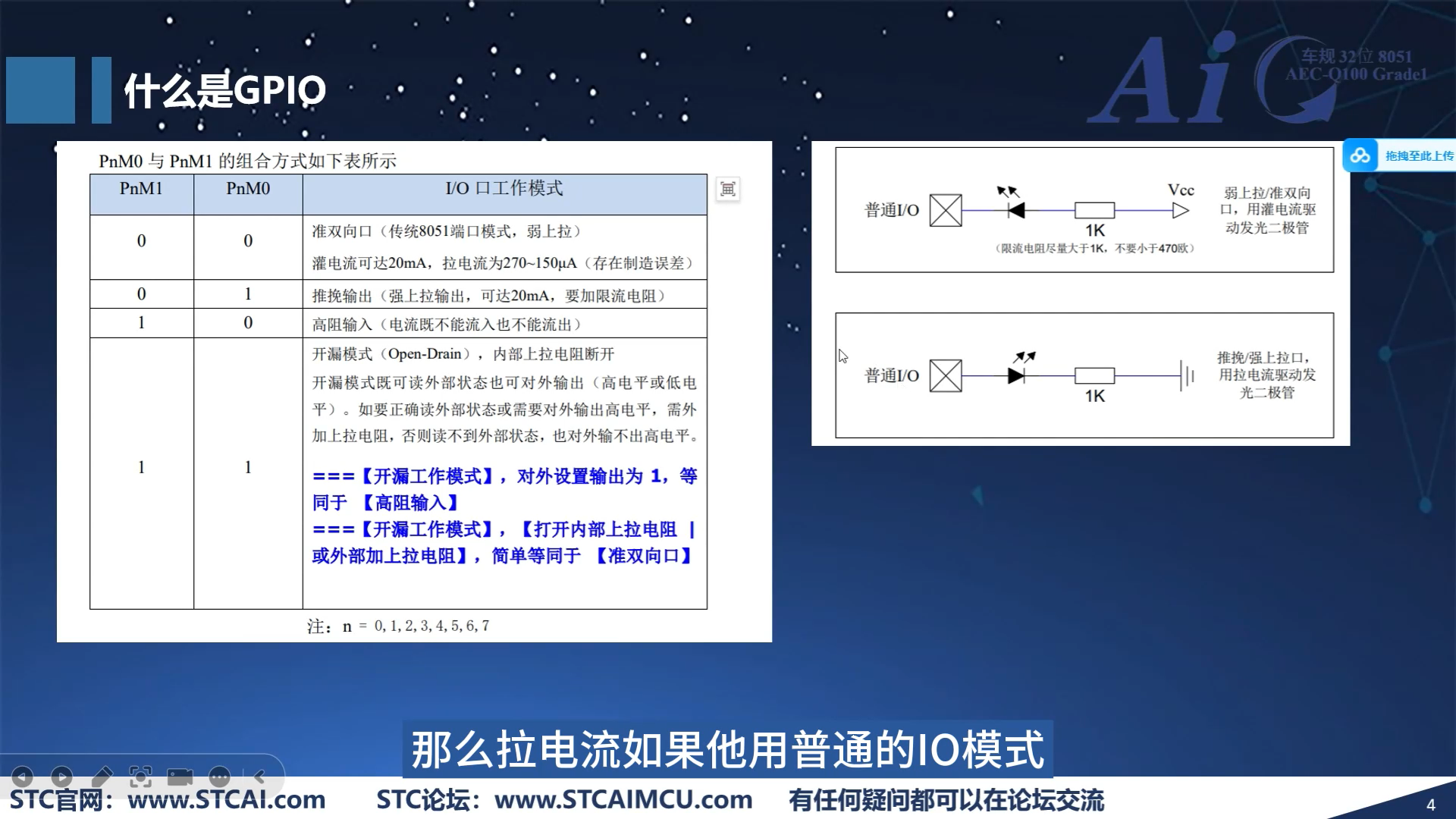

主要讲了一下IO的模式：灌电流，拉电流。这里还是有一些迷惑，这里讲了两个，为啥说是4种模式 （禁止，灌电流，拉电流，双向 ？）。

按键的检测：其实这里我一直都不是特别理解。硬件是如何检测，这个是单片机内部实现的逻辑判断？（按键按下后，单片机内部检测到后会对对应的寄存器置位，然后软件就可以用了？）

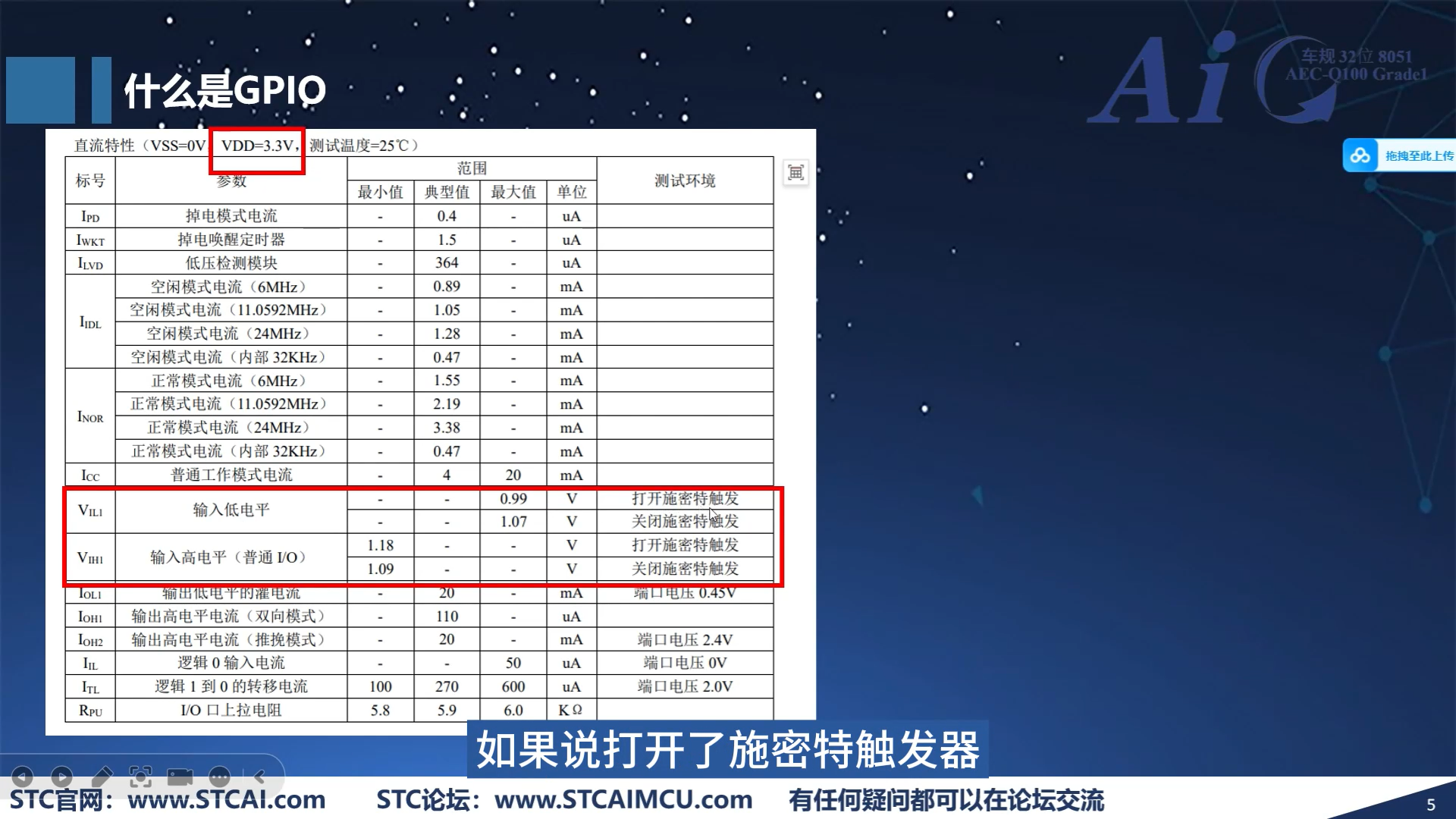

施密特我理解，主要就是防止抖动的效果，做一个阈值的限制。

duro***

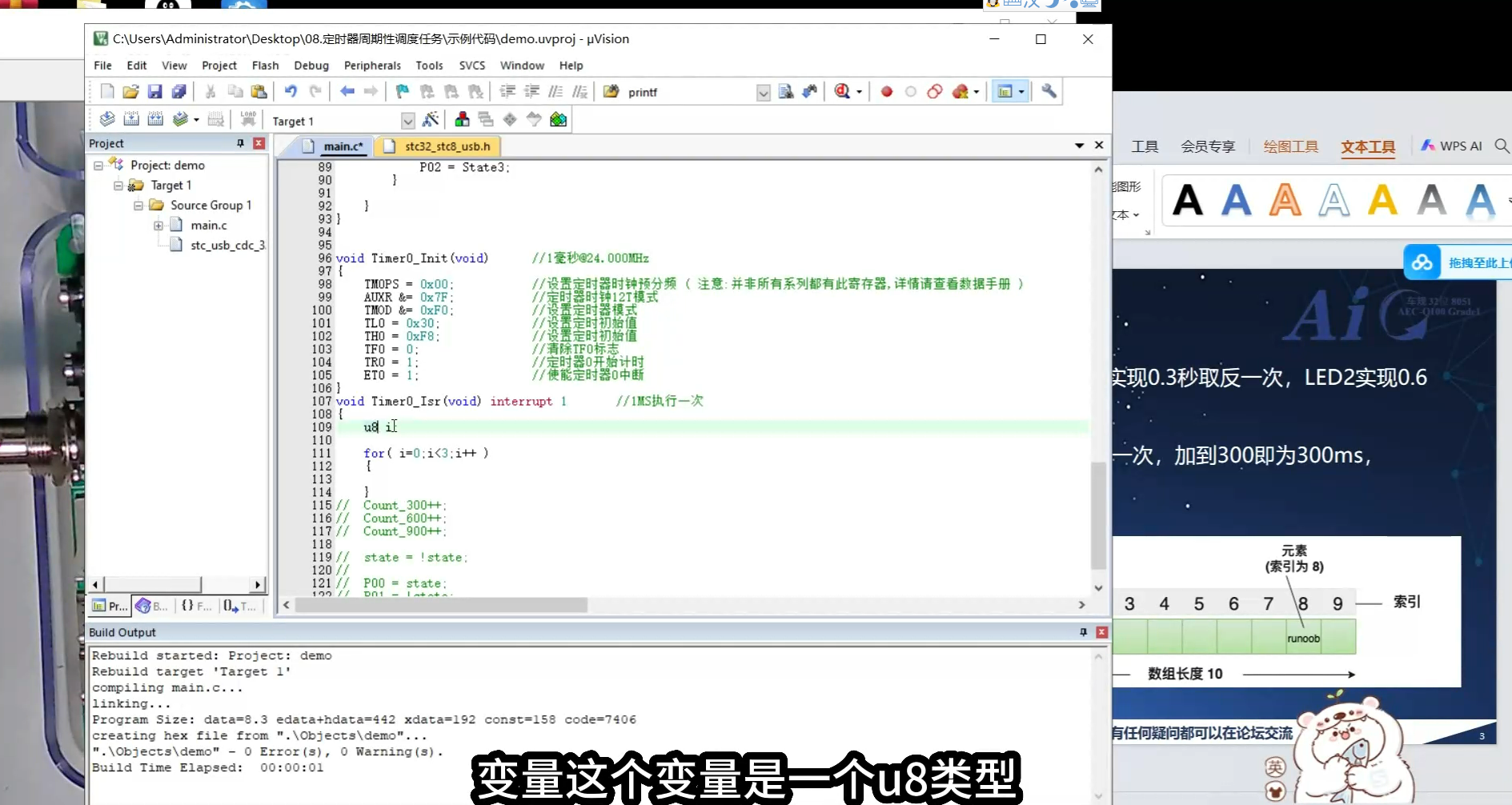

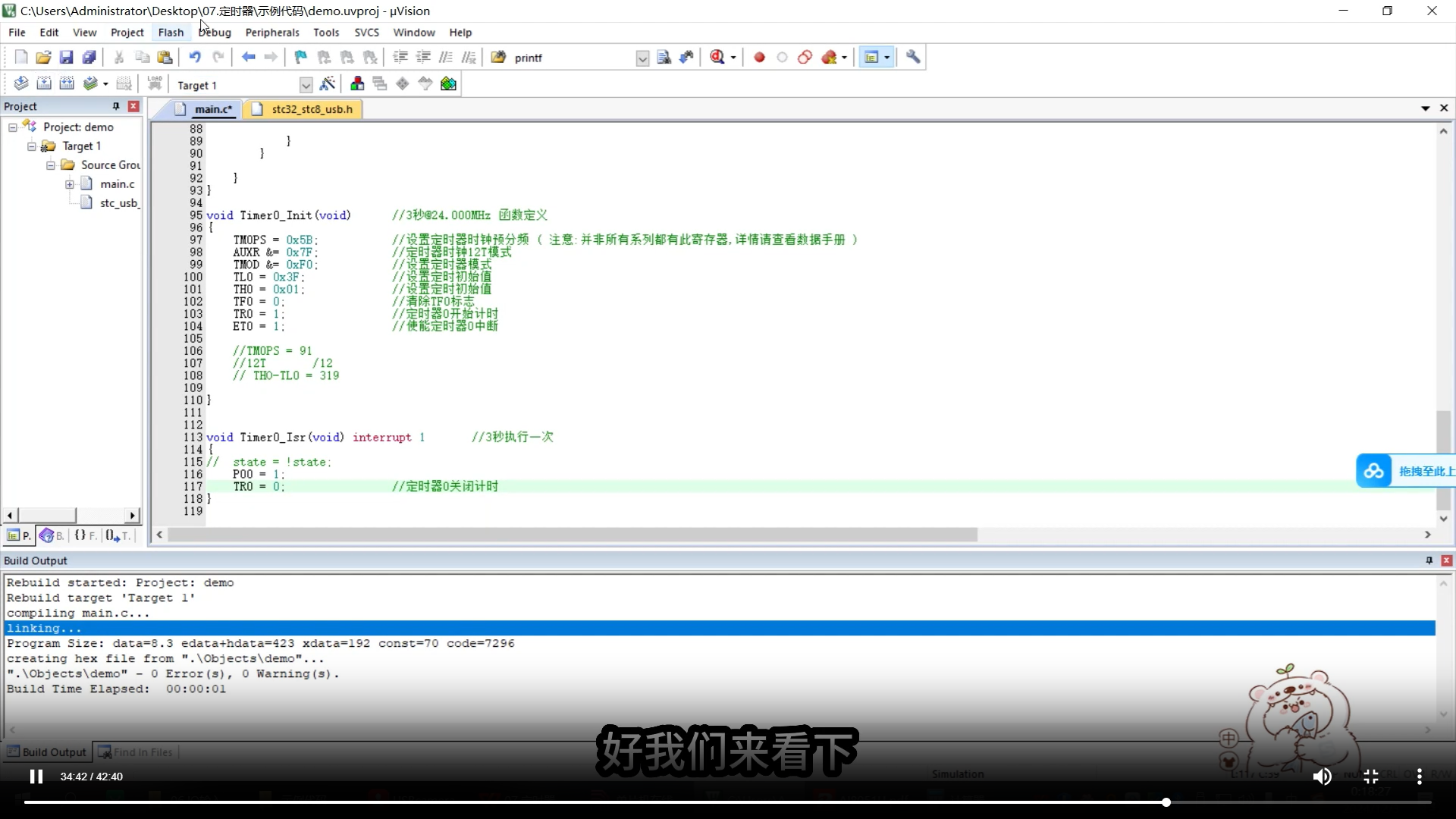

第7 ，定时器的使用

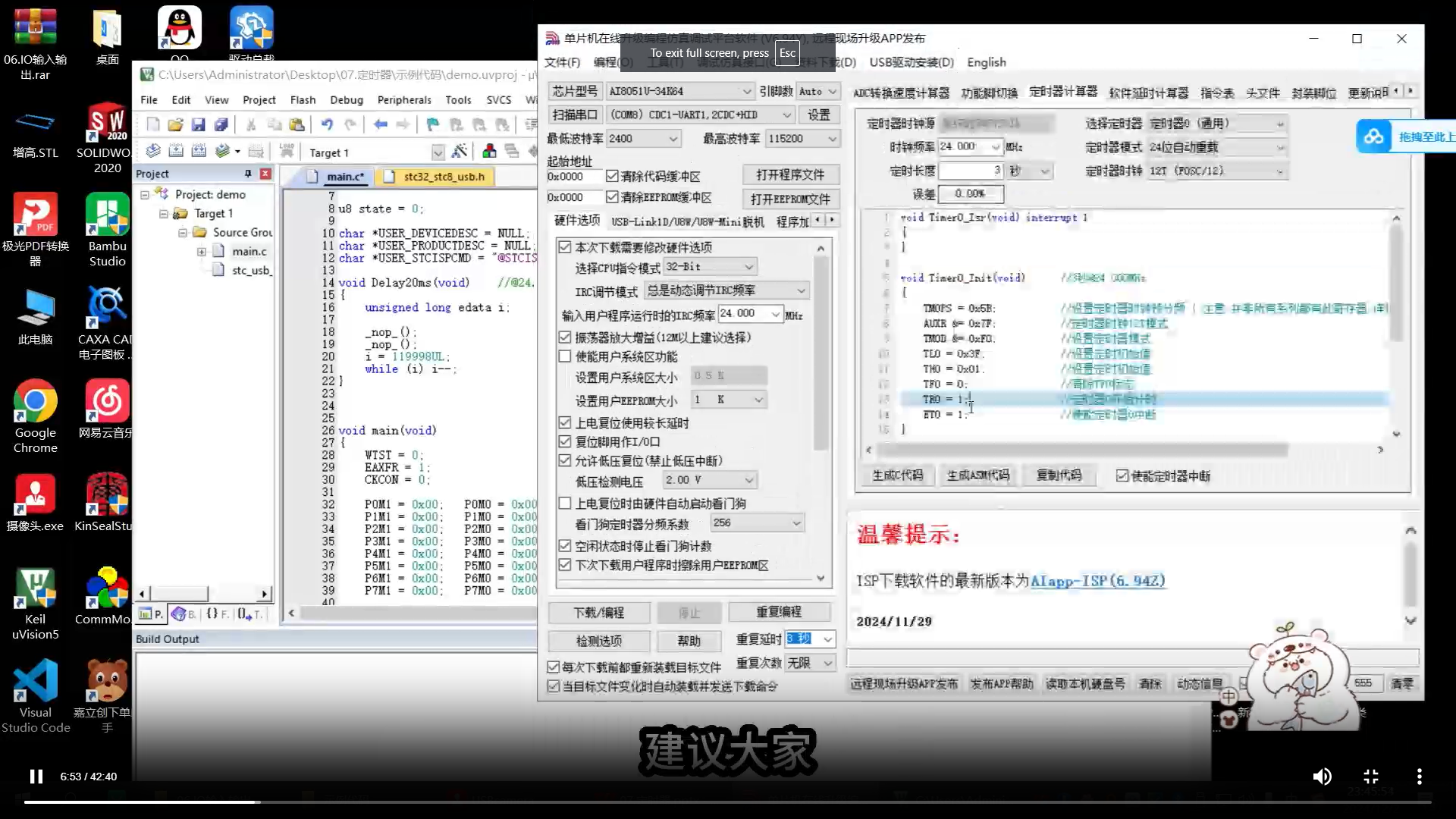

1. 定时器的初始化代码是用升级软件生成的，生成后粘贴到我们的工程。主要使能硬件定时器。
2. 中断函数内部加入我们的触发条件，定时器时间到了会调用我们的中断函数。
3. 主逻辑里面就可以使用我们的触发条件了。

duro***

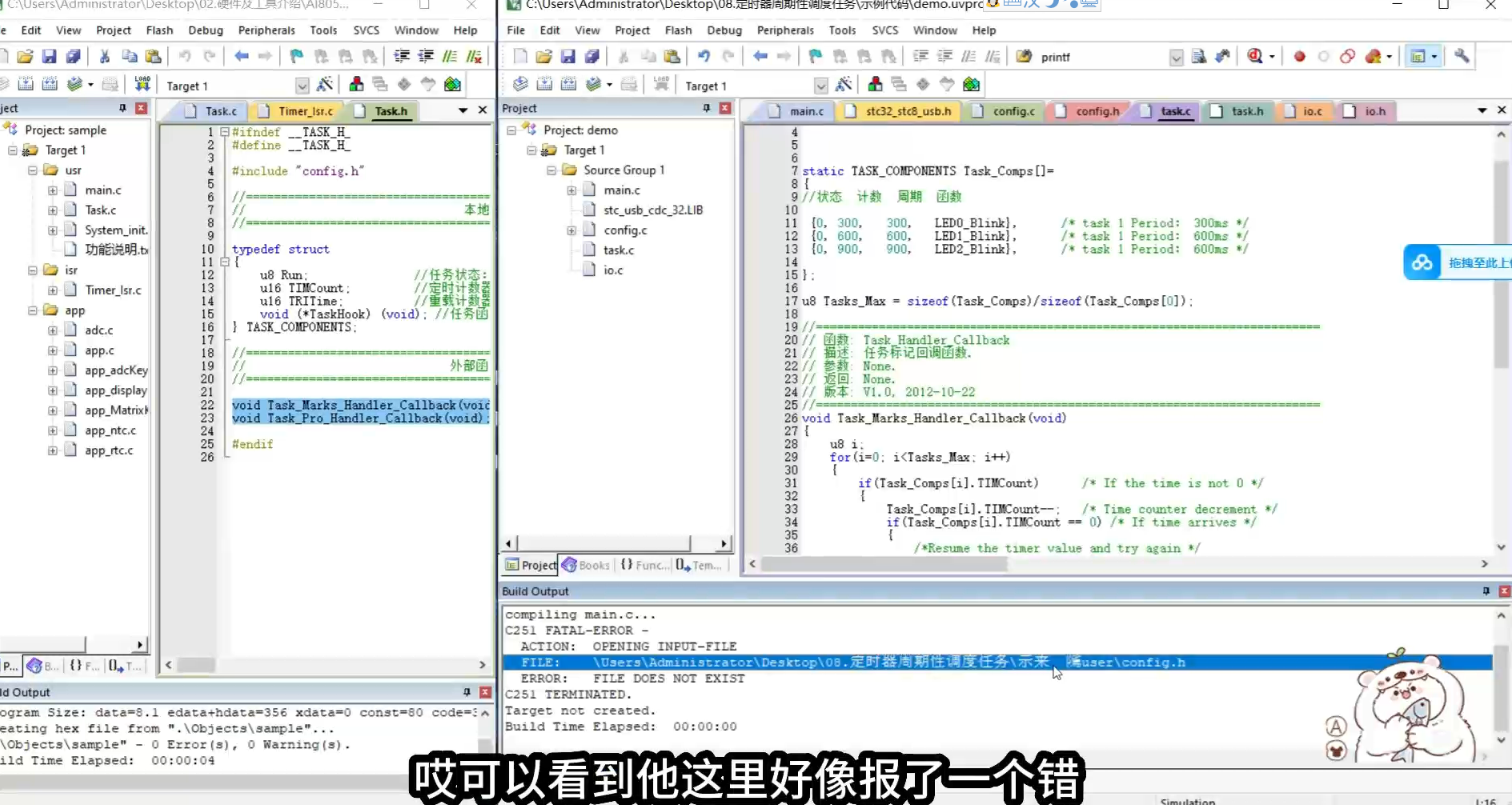

第8集 定时器的复用

第一部分：这里和第7节是一样的。
1. 定时器的初始化代码是用升级软件生成的，生成后粘贴到我们的工程。主要使能硬件定时器。
2. 中断函数内部加入我们的触发条件，定时器时间到了会调用我们的中断函数。
3. 主逻辑里面就可以使用我们的触发条件了。
第二部分：
1.主要是修改第一部分的第2个步骤，在中断函数里做多个计数。
2.主逻辑里面可以用对应的计数来处理对应的状态。
