触摸，80mA大电流LED数码管自动刷新显示，8H4K64TL-触摸按键8段数码管测试板-V1.1

[复制链接]
CyberH***
  • 打卡等级：常住居民III
  • 打卡总天数：168
  • 最近打卡：2025-06-19 12:57:57

24

主题

234

回帖

1343

积分

金牌会员

积分
1343
发表于 2024-12-7 16:27:56 | 显示全部楼层 |阅读模式

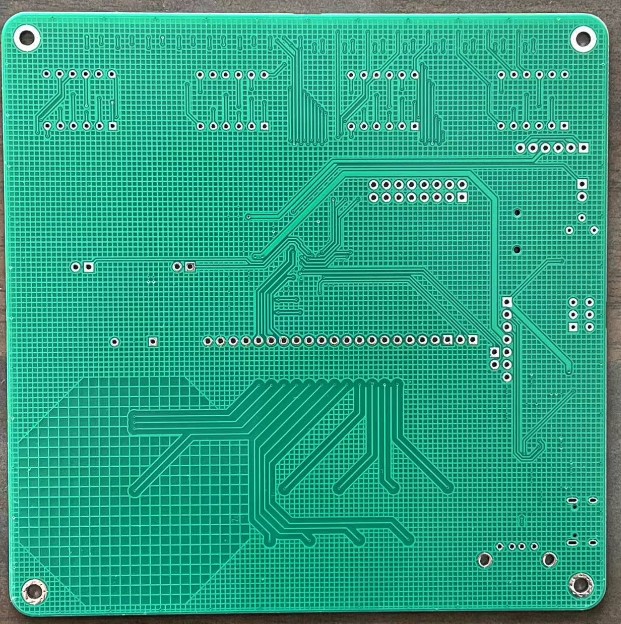

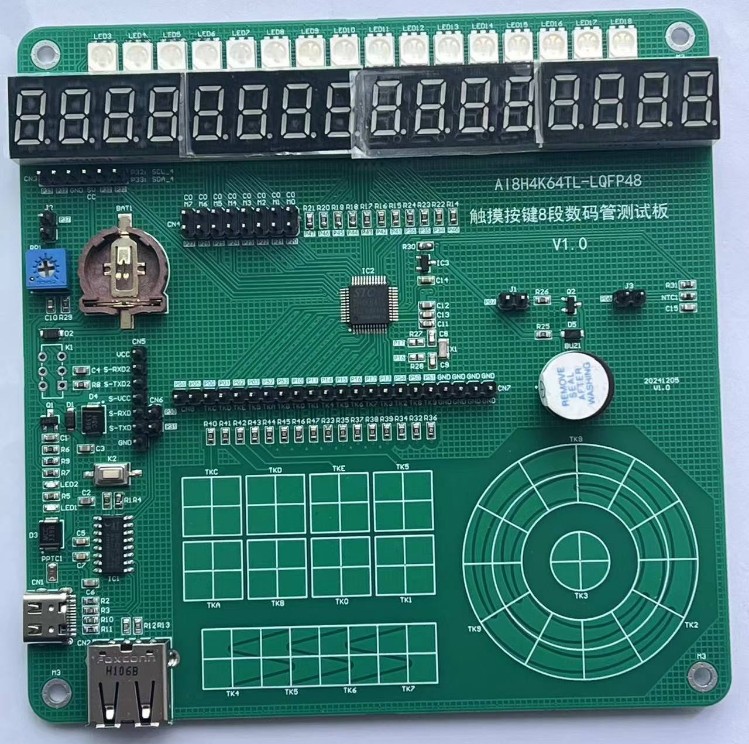

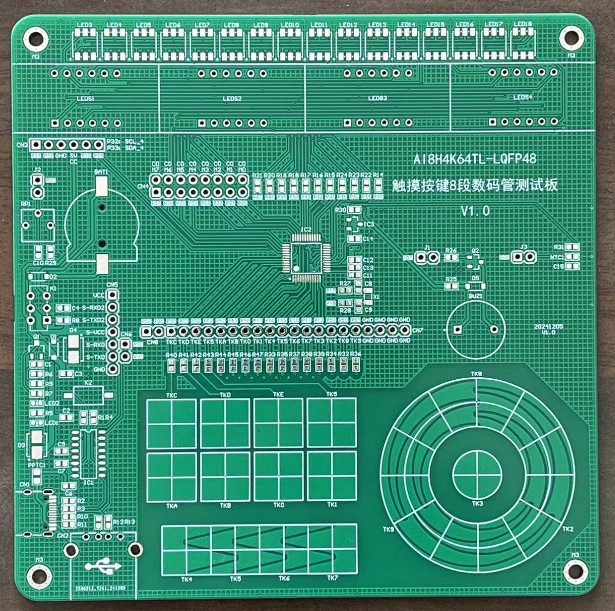

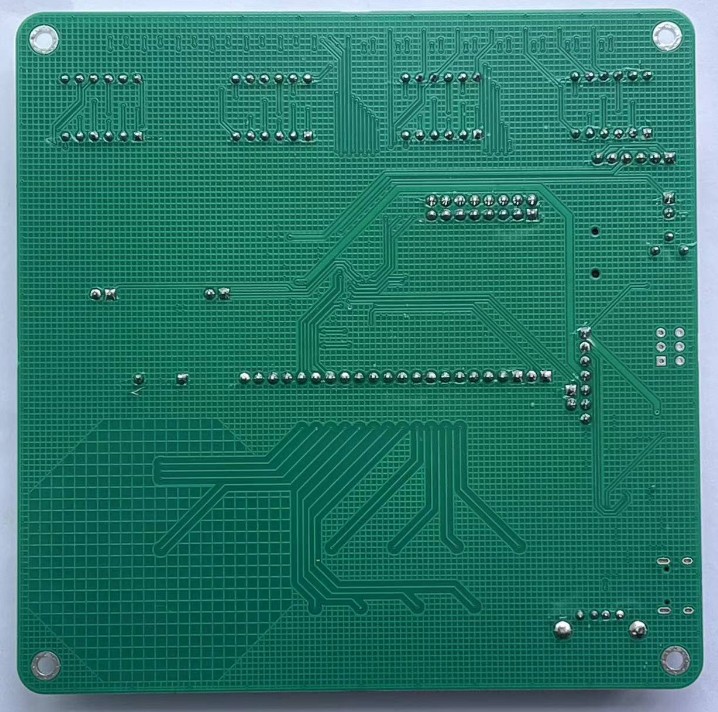

8H4K64TL-触摸按键8段数码管测试板-V1.1，有空PCB
80mA大电流LED数码管自动刷新显示

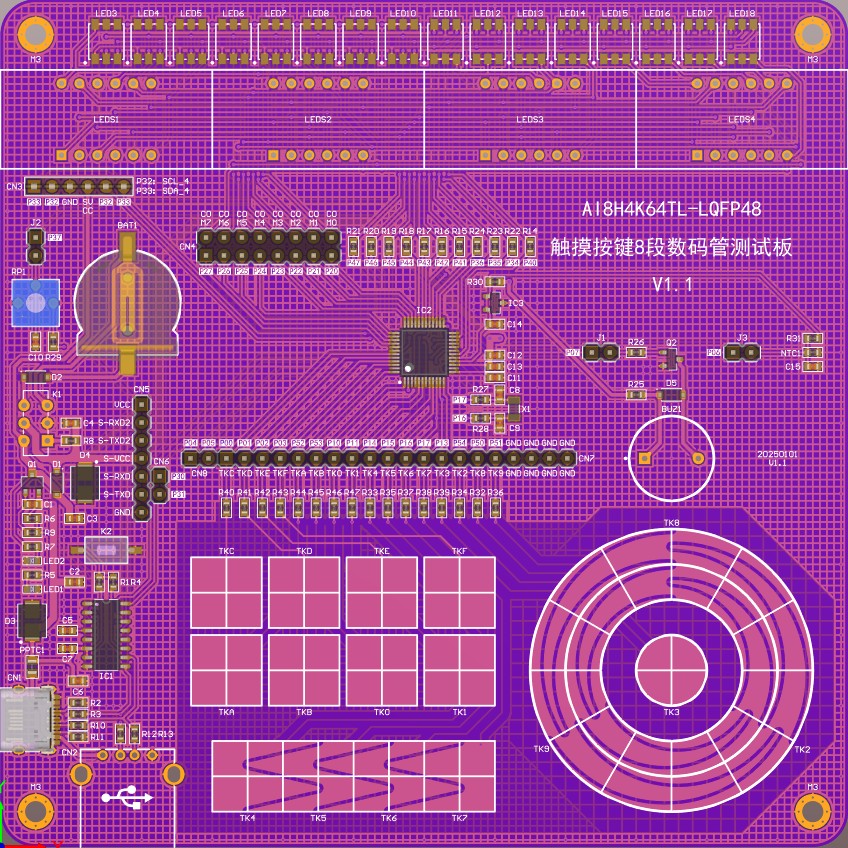

Assembly Drawings-AI8H4K64TL-LQFP48-触摸按键8段数码管测试板-V1.1-20250101_页面_1.jpg
Assembly Drawings-AI8H4K64TL-LQFP48-触摸按键8段数码管测试板-V1.1-20250101_页面_2.jpg
8H4K64TL-触摸按键8段数码管测试板-V1.1，有空PCB
80mA大电流LED数码管自动刷新显示@STC8H4K32TL

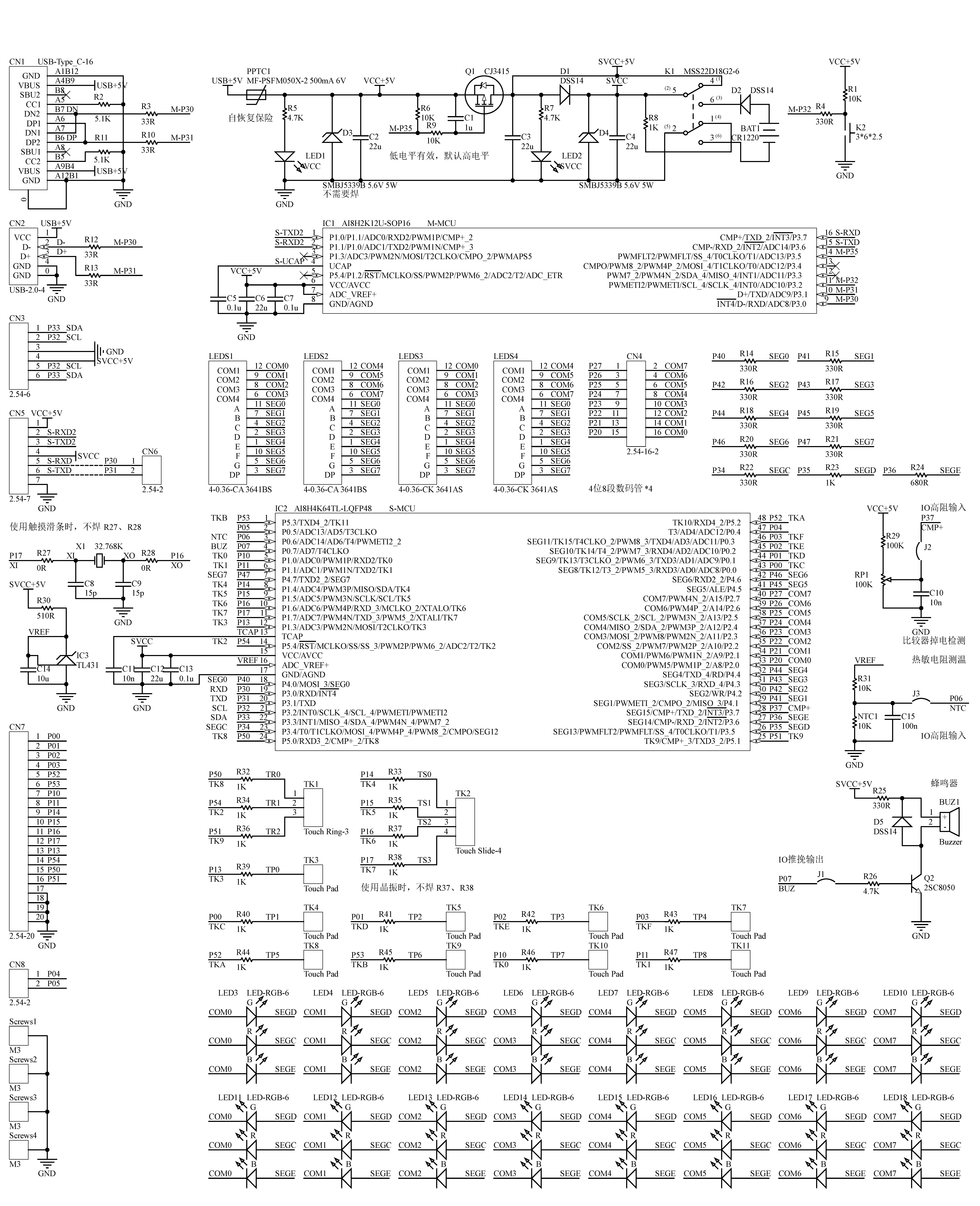

SCH-AI8H4K64TL-LQFP48-触摸按键8段数码管测试板-V1.1-20250101.pdf (779.68 KB, 下载次数: 112)
Assembly Drawings-AI8H4K64TL-LQFP48-触摸按键8段数码管测试板-V1.1-20250101.pdf (55.87 KB, 下载次数: 89)
Gerber-AI8H4K64TL-LQFP48-触摸按键8段数码管测试板-V1.1-20250101.zip (232.87 KB, 下载次数: 93)
BOM-AI8H4K64TL-LQFP48-触摸按键8段数码管测试板-V1.1-20250101.xlsx (12.17 KB, 下载次数: 63)
Pick Place-AI8H4K64TL-LQFP48-触摸按键8段数码管测试板-V1.1-20250101.csv (5.53 KB, 下载次数: 55)
AI8H4K64TL-LQFP48-触摸按键8段数码管测试板_测试程序.zip (16.44 KB, 下载次数: 105)

版本更新记录
V1.0
初始版本
V1.1
封装画错导致原理图和丝印错，修改



回复

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：111
  • 最近打卡：2025-06-28 08:54:08

740

主题

1万

回帖

1万

积分

管理员

积分
17119
发表于 2024-12-12 09:30:41 | 显示全部楼层






回复 支持 反对

使用道具 举报 送花
乘风***
  • 打卡等级：以坛为家II
  • 打卡总天数：453
  • 最近打卡：2025-06-27 08:53:15
已绑定手机

40

主题

2078

回帖

7159

积分

论坛元老

积分
7159
发表于 2024-12-19 11:41:54 | 显示全部楼层

移植下面帖子里的滑轮程序到当前板子上进验证，通过ISP软件的虚拟接口显示滑轮数值：

触摸滑条，8H4K64TLCD, 触摸按键、段码LCD液晶、实时时钟演示程序，立创EDA开源
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=9925
(出处: 国芯技术交流网站)

演示视频：

参考代码：

upload 附件：触摸按键8段数码管测试板-触摸滑环.zip

回复 支持 反对

使用道具 举报 送花
CyberH***
  • 打卡等级：常住居民III
  • 打卡总天数：168
  • 最近打卡：2025-06-19 12:57:57

24

主题

234

回帖

1343

积分

金牌会员

积分
1343
发表于 2024-12-30 11:06:27 | 显示全部楼层
发现封装画错导致原理图和丝印全错

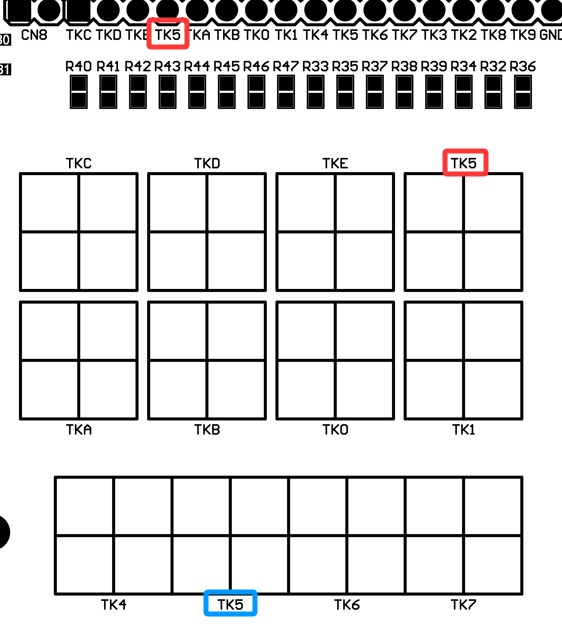

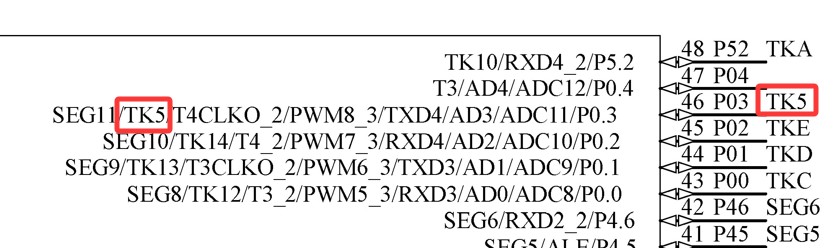

P03应为TK15（TKF），封装写成TK5
实物仅外观受影响，不影响功能




V1.1已修正
回复 支持 反对

使用道具 举报 送花
bat***
  • 打卡等级：以坛为家I
  • 打卡总天数：239
  • 最近打卡：2025-06-26 03:39:07

3

主题

55

回帖

1289

积分

金牌会员

积分
1289
发表于 2025-1-10 10:08:15 | 显示全部楼层
大佬收下膝盖,这个芯片的指路明灯
回复 支持 反对

使用道具 举报 送花
桃花***
  • 打卡等级：以坛为家I
  • 打卡总天数：398
  • 最近打卡：2025-06-27 11:39:54

3

主题

54

回帖

1240

积分

金牌会员

积分
1240
发表于 2025-3-11 18:06:12 | 显示全部楼层
怎么焊好板子后,可以检测到MCU型号，但是下载程序失败。
回复 支持 反对

使用道具 举报 送花
Debu***
  • 打卡等级：以坛为家II
  • 打卡总天数：480
  • 最近打卡：2025-06-28 00:00:59
已绑定手机

80

主题

5214

回帖

9305

积分

超级版主

DebugLab

积分
9305
发表于 2025-3-12 15:44:10 | 显示全部楼层
更新ISP软件到最新版，再给AI8H2K12U更新一下固件试试
DebugLab
回复 支持 反对

使用道具 举报 送花
桃花***
  • 打卡等级：以坛为家I
  • 打卡总天数：398
  • 最近打卡：2025-06-27 11:39:54

3

主题

54

回帖

1240

积分

金牌会员

积分
1240
发表于 2025-3-14 12:49:45 | 显示全部楼层
键号的顺序被打乱了。
回复 支持 反对

使用道具 举报 送花
CyberH***
  • 打卡等级：常住居民III
  • 打卡总天数：168
  • 最近打卡：2025-06-19 12:57:57

24

主题

234

回帖

1343

积分

金牌会员

积分
1343
发表于 2025-3-14 14:32:03 | 显示全部楼层
桃花*** 发表于 2025-3-14 12:49
键号的顺序被打乱了。

是的，为了布线方便，程序中使用数组进行顺序重映射
回复 支持 反对

使用道具 举报 送花
桃花***
  • 打卡等级：以坛为家I
  • 打卡总天数：398
  • 最近打卡：2025-06-27 11:39:54

3

主题

54

回帖

1240

积分

金牌会员

积分
1240
发表于 2025-3-16 12:12:36 | 显示全部楼层
LED3-LED18的缺口是正极,还是缺口是负极?
回复 支持 反对

使用道具 举报 送花
