AI32G和AI8H的实验箱原理图发现4个小错误

purs*** · 发表于 2024-12-5 09:05:18

我刚注意到AI8H V9.62实验箱原理图中，
采用的SP3232的管脚标注应该有误，
图中14和13引脚的标注应该颠倒一下，
7和8标注也应该倒一下。

purs*** · 发表于 2024-12-5 09:13:12

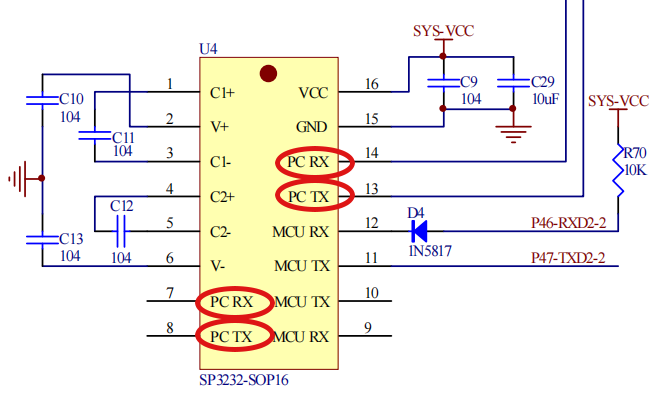

附上原理图，STC32G也一样的

purs*** · 发表于 2024-12-5 09:13:46

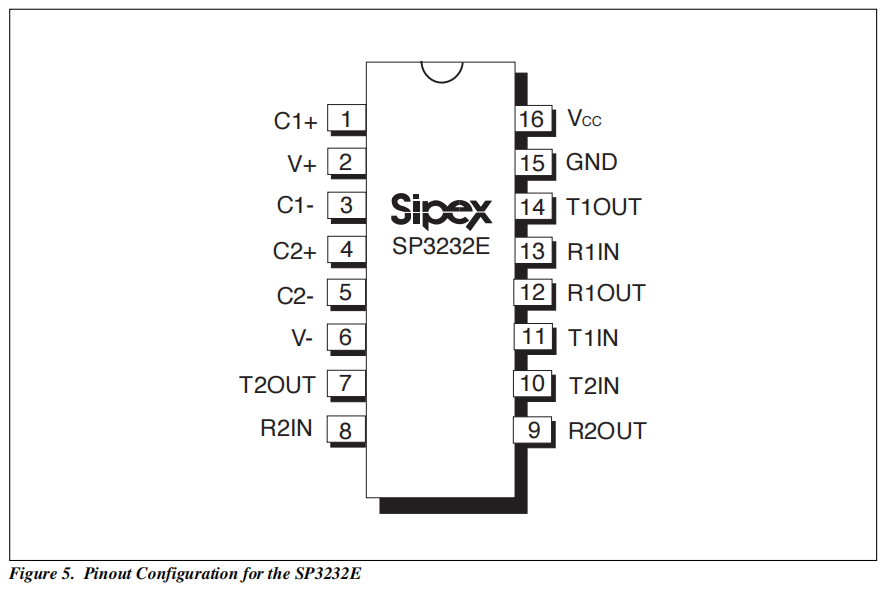

这里是Sipex的datasheet

purs*** · 发表于 2024-12-5 09:15:47

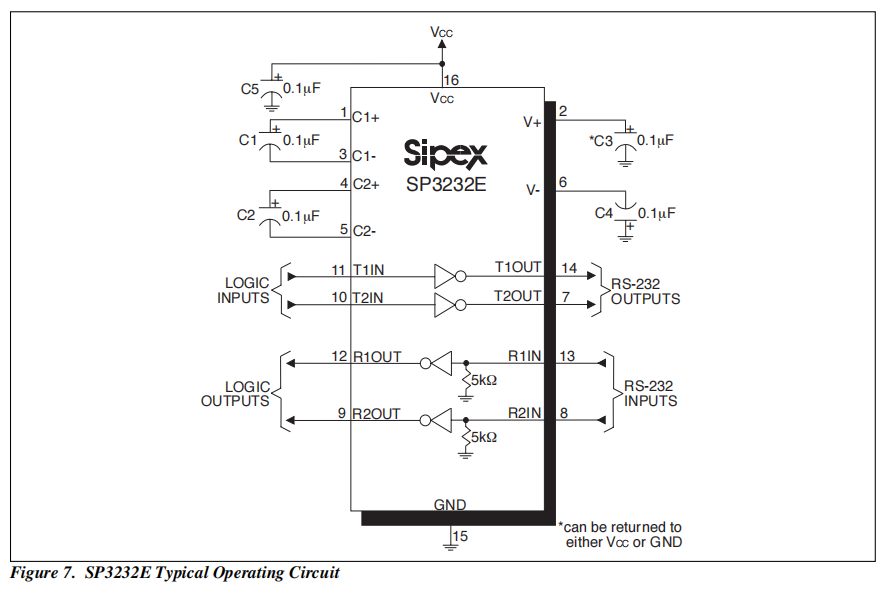

下面这个图更明显，14脚是232的TX，来源于TTL的11脚

purs*** · 发表于 2024-12-5 09:17:43

我有找了另一个品牌的SP3232，引脚定义和Sipex的一样

so*** · 发表于 2024-12-5 09:31:06

这个写的是PC RX对应就是芯片TX。所以应该是没什么问题的。

Debu*** · 发表于 2024-12-5 09:34:06

so*** 发表于 2024-12-5 09:31
这个写的是PC RX对应就是芯片TX。所以应该是没什么问题的。

对的

purs*** · 发表于 2024-12-5 10:16:12

明白楼上二位的意思了，
不过我觉得还是应该标自己这边的（如14脚标为232TX），
不应该标对方的PC RX，而且那边也不一定就是连PC啊。
如果是普遍共识，这个帖子就请管理员删掉吧。

VC*** · 发表于 2024-12-5 10:29:27

purs*** 发表于 2024-12-5 10:16
明白楼上二位的意思了，不过我觉得还是应该标自己这边的（如14脚标为232TX），不应该标对方的PC RX，而且那 ...

为什么要删掉现有的珍贵讨论呢？这是不对的

purs*** · 发表于 2024-12-5 11:13:37

VC*** 发表于 2024-12-5 10:29
为什么要删掉现有的珍贵讨论呢？这是不对的

反正我是觉得应该和芯片的datasheet保持一致，
芯片这边是232TX，
另一边自然就会查找是不是接的PC RX或者PLC RX...
标对方应该接的线，似乎更容易引起混淆
