Ai8051U 最小系统板

打卡等级：初来乍到
打卡总天数：2
最近打卡：2024-12-18 13:42:02

已绑定手机

1 主题	0 回帖	13 积分

积分: 13

发表于 2024-12-4 10:49:16 | 显示全部楼层 |阅读模式

借助 Ai8051U & 立创开源创意大赛这个机会，也搞个最小系统来玩玩，先做初步验证，看看后续能否用在产品上，毕竟便宜，还有USB接口，DMA P2P 这个好

适用与基于 Ai8051U 芯片开发的各种验证

基本功能

USB 一键下载，引出BOOT引脚，按住BOOT按键再插上USB，即可使用USB烧录
LED实验，一个电源指示灯，一个用户指示灯（可PWB控制）
按键实验，boot按键在下载完成后可做用户按键
RST按键，按下切断LDO的电源，松开恢复LDO的电源，实现硬件复位
所有IO引出，方便外接各种模块
预留0.96寸 LCD屏接口
预留 STS4L 温度传感器焊盘，温度精度：±0.2 °C，IIC接口

开源地址：https://oshwhub.com/luoxing/ai8051u-minimum-system

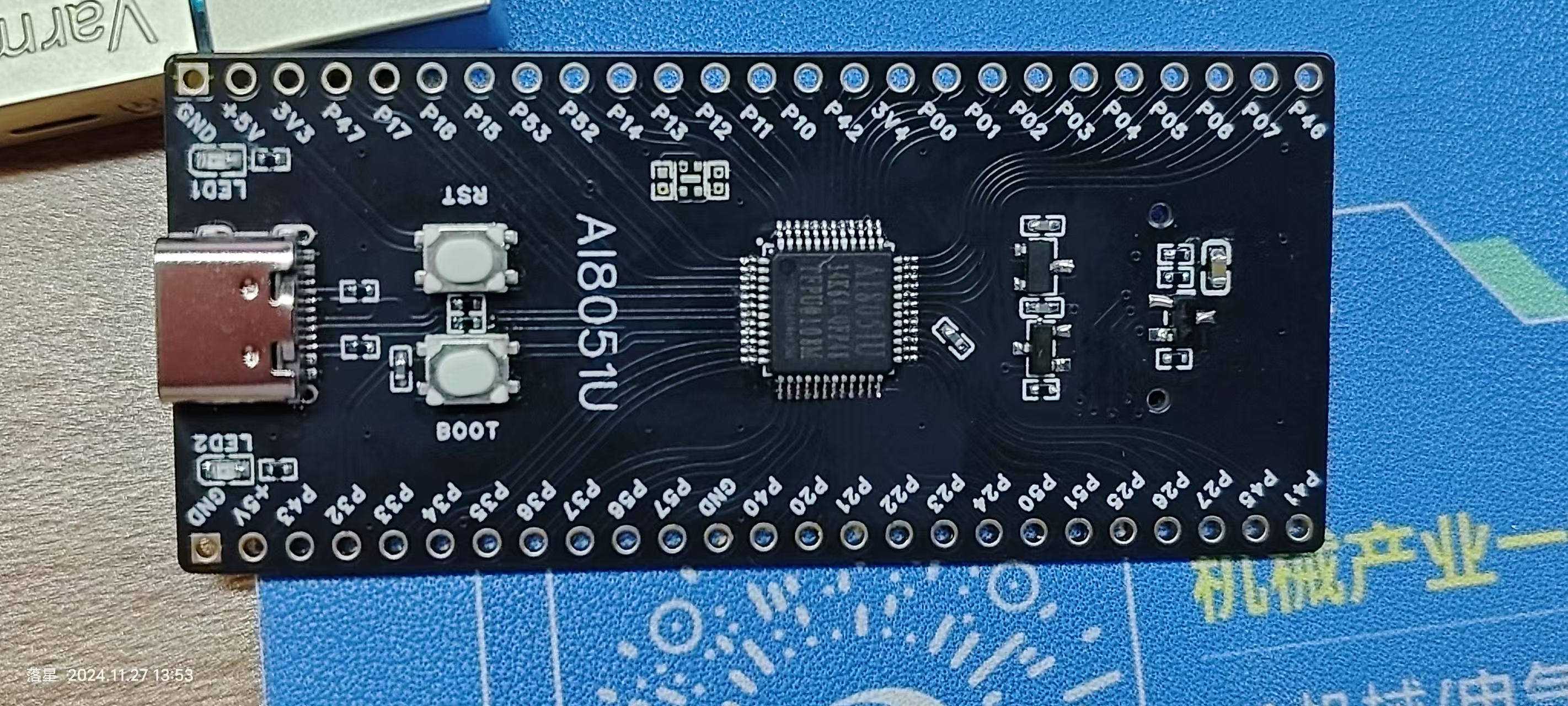

实物图

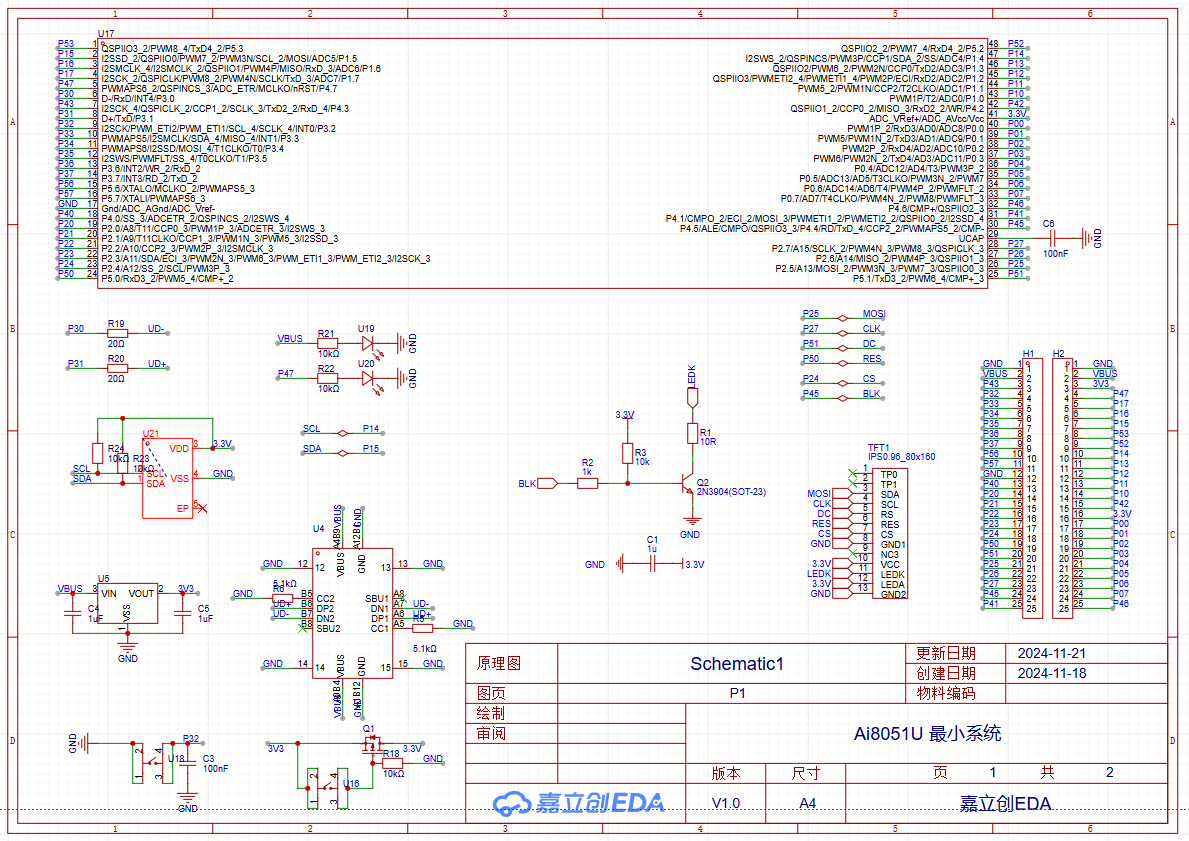

原理图

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：220
最近打卡：2026-02-14 08:46:29

已绑定手机

15 主题	621 回帖	756 积分

积分: 756

发表于 2024-12-4 12:22:27 来自手机 | 显示全部楼层

建议还是吧IO口依次排列一下好些

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：220
最近打卡：2026-02-14 08:46:29

已绑定手机

15 主题	621 回帖	756 积分

积分: 756

发表于 2024-12-4 12:22:45 来自手机 | 显示全部楼层

比如P20，P21……

回复

使用道具举报送花

打卡等级：以坛为家III
打卡总天数：832
最近打卡：2026-04-04 11:14:52

13 主题	209 回帖	1612 积分

积分: 1612

发表于 2024-12-4 18:01:09 | 显示全部楼层

还集成几个用户按键进去

回复

使用道具举报送花

打卡等级：偶尔看看III
打卡总天数：51
最近打卡：2026-02-12 18:12:52

已绑定手机

6 主题	15 回帖	206 积分

积分: 206

发表于 2024-12-8 18:37:43 | 显示全部楼层

走线丝滑

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：318
最近打卡：2026-04-01 15:15:12

2 主题	96 回帖	860 积分

积分: 860

发表于 2025-1-1 21:26:29 | 显示全部楼层

可以看看这个帖子
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=13020

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：262
最近打卡：2026-04-04 09:37:12

已绑定手机

11 主题	84 回帖	677 积分

积分: 677

发表于 2025-5-14 22:05:54 来自手机 | 显示全部楼层

又有什么新作品没
