《8051U深度入门到32位51大型实战教学视频》学习打卡

每天不*** · 发表于 2024-11-29 15:54:11

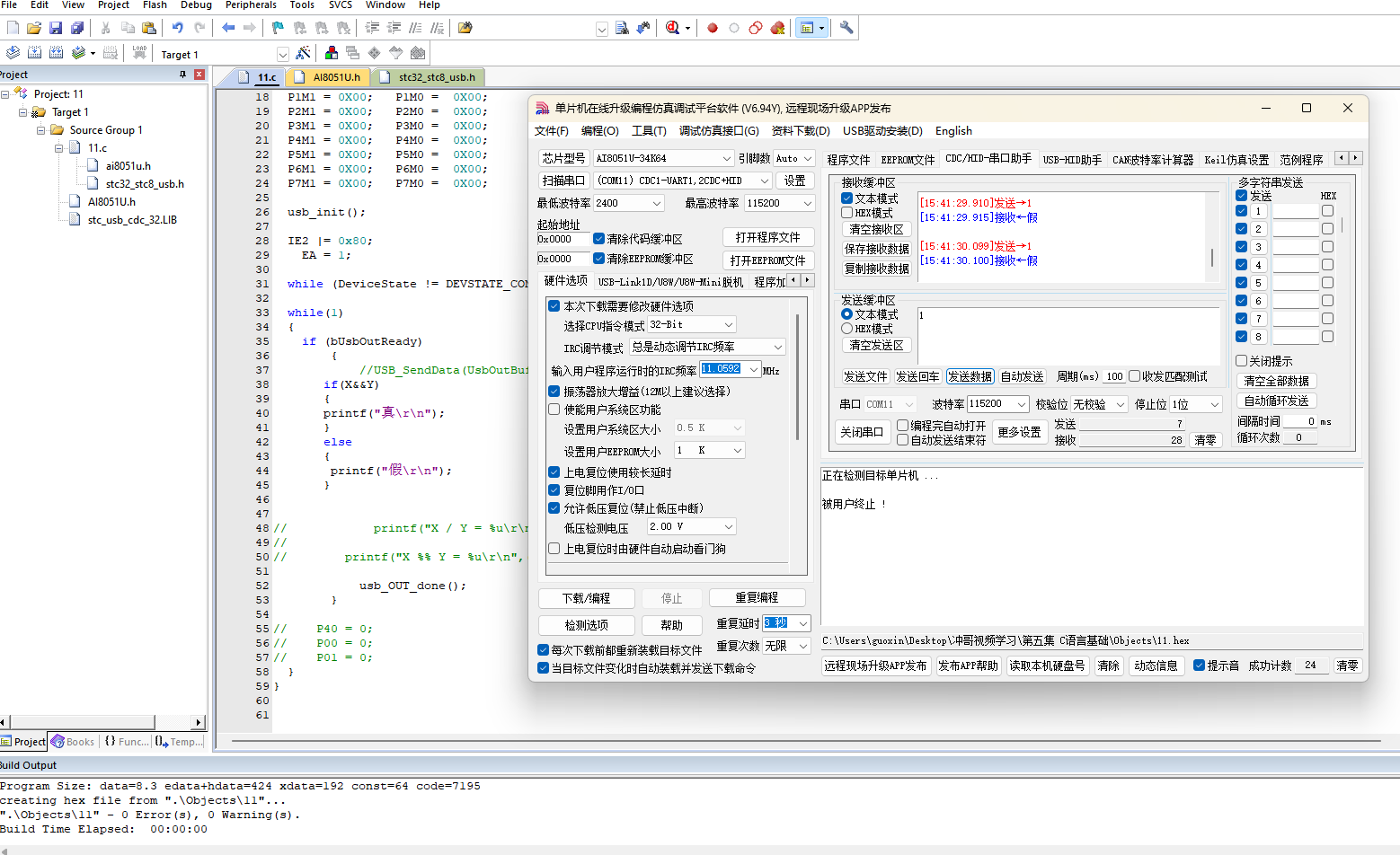

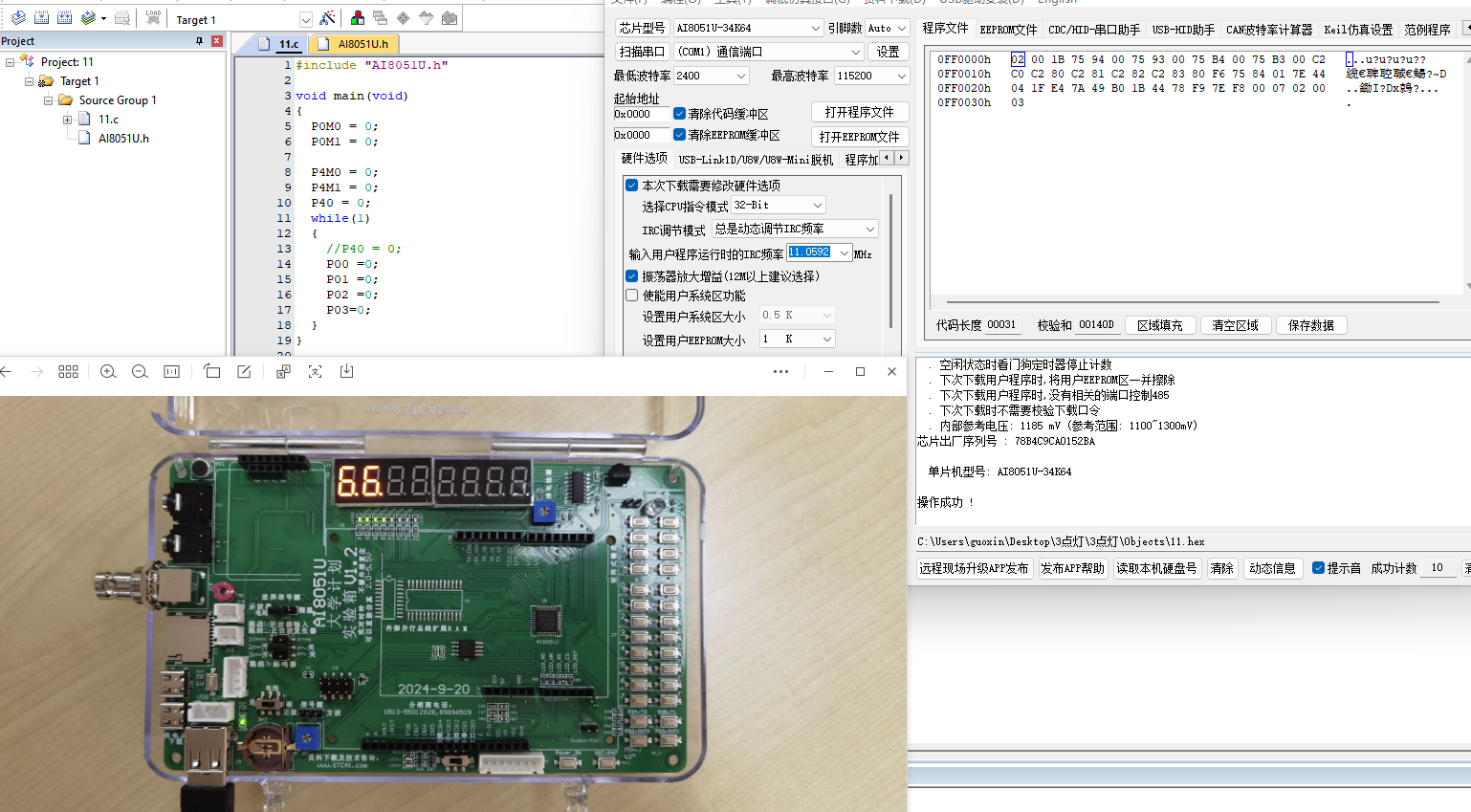

第3集已学习，已手敲代码，测试通过


每天不*** · 发表于 2024-11-29 15:55:16

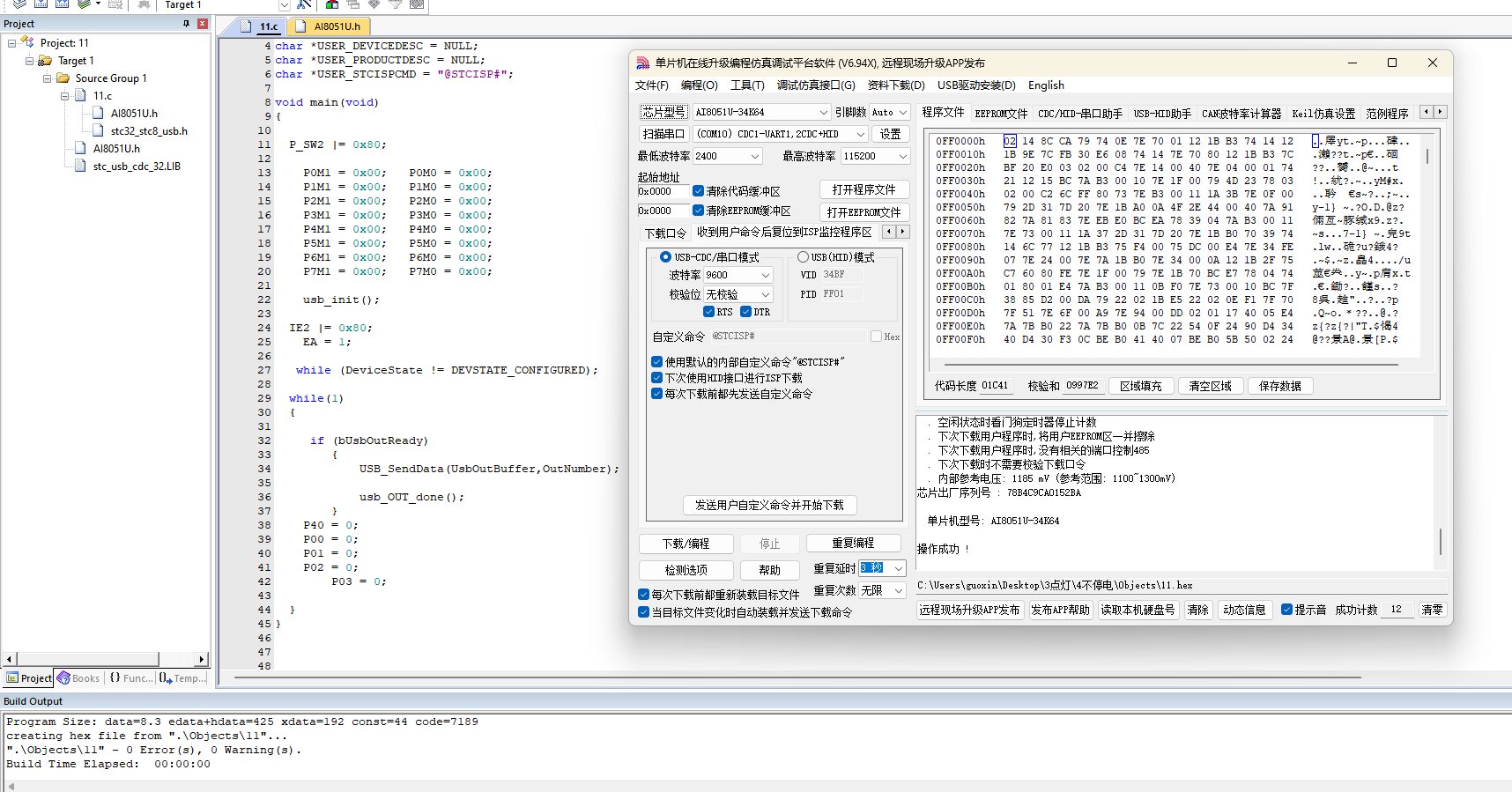

第4集已学习，已手敲代码，测试通过

每天不*** · 发表于 2024-11-29 15:56:29

第5集已学习，已手敲代码，测试通过


每天不*** · 发表于 2024-12-10 16:01:01

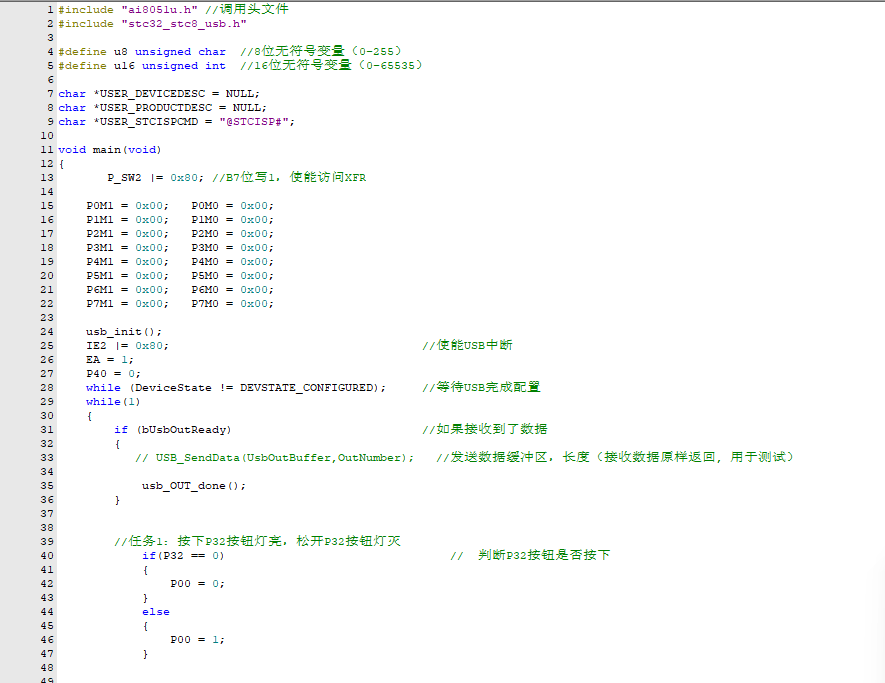

第6集学习打卡



第6集代码：

#include "ai8051u.h" //调用头文件
#include "stc32_stc8_usb.h"
#include "intrins.h" //调用头文件
#define u8 unsigned char //8位无符号变量（0-255）
#define u16 unsigned int //16位无符号变量（0-65535）
u8 state = 0; // 初始状态
char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void Delay20ms(void) //@24.000MHz
{
unsigned long edata i;
nop();
nop();
i = 119998UL;
while (i) i--;
}

void main(void)
{
WTST = 0;
EAXFR = 1;
CKCON = 0;
P0M1 = 0x00; P0M0 = 0x00;
P1M1 = 0x00; P1M0 = 0x00;
P2M1 = 0x00; P2M0 = 0x00;
P3M1 = 0x00; P3M0 = 0x00;
P4M1 = 0x00; P4M0 = 0x00;
P5M1 = 0x00; P5M0 = 0x00;
P6M1 = 0x00; P6M0 = 0x00;
P7M1 = 0x00; P7M0 = 0x00;

usb_init();
IE2 |= 0x80;
EA = 1;
    P40 = 0;
    while (DeviceState != DEVSTATE_CONFIGURED);
    while(1)
    {
            if (bUsbOutReady)
    {
       // USB_SendData(UsbOutBuffer,OutNumber);
        usb_OUT_done();
    }
                    if(P32 == 0)                                                                       //判断P32按钮是否按下
                    {
                            P00 = 0;
                    }
                    else
                    {
                            P00 = 1;
                    }
    }

}

每天不*** · 发表于 2024-12-18 11:39:23

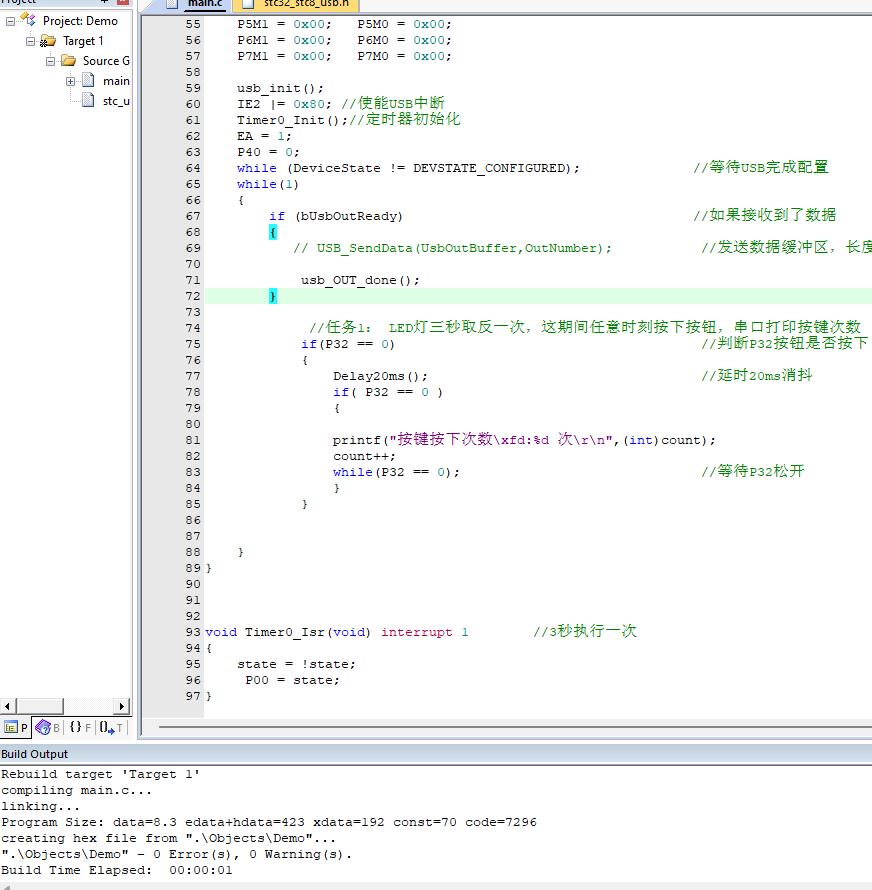

第7集打卡学习

程序：

#include "ai8051u.h" //调用头文件
#include "stc32_stc8_usb.h"
#include "intrins.h"  //调用头文件
#define u8 unsigned char  //8位无符号变量（0-255）
#define u16 unsigned int  //16位无符号变量（0-65535）

u8 state = 0;          //初始状态
//u8 Run_State = 0;       //运行状态

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void Delay20ms(void) //@24.000MHz
{
unsigned long edata i;

_nop_();
_nop_();
i = 119998UL;
while (i) i--;
}

void Timer0_Init(void)       //3秒@24.000MHz
{
TM0PS = 0x5B;          //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
AUXR &= 0x7F;          //定时器时钟12T模式
TMOD &= 0xF0;          //设置定时器模式
TL0 = 0x3F;             //设置定时初始值
TH0 = 0x01;             //设置定时初始值
TF0 = 0;             //清除TF0标志
TR0 = 1;             //定时器0开始计时
ET0 = 1;             //使能定时器0中断
//TM0PS = 91;
//12T  /12
// TH0-TL0=319
}

void main(void)
{
int count = 1;                                           //按键计数
WTST = 0;                                              //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
EAXFR = 1;                                           //扩展寄存器(XFR)访问使能
CKCON = 0;                                           //提高访问XRAM速度

P0M1 = 0x00; P0M0 = 0x00;
P1M1 = 0x00; P1M0 = 0x00;
P2M1 = 0x00; P2M0 = 0x00;
P3M1 = 0x00; P3M0 = 0x00;
P4M1 = 0x00; P4M0 = 0x00;
P5M1 = 0x00; P5M0 = 0x00;
P6M1 = 0x00; P6M0 = 0x00;
P7M1 = 0x00; P7M0 = 0x00;

usb_init();
IE2 |= 0x80; //使能USB中断
Timer0_Init();//定时器初始化
EA = 1;
P40 = 0;
while (DeviceState != DEVSTATE_CONFIGURED);             //等待USB完成配置
while(1)
{
      if (bUsbOutReady)                                  //如果接收到了数据
      {
         // USB_SendData(UsbOutBuffer,OutNumber);          //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

         usb_OUT_done();
      }

         //任务1： LED灯三秒取反一次，这期间任意时刻按下按钮，串口打印按键次数
         if(P32 == 0)                                     //判断P32按钮是否按下
         {
            Delay20ms();                               //延时20ms消抖
            if( P32 == 0 )
            {

            printf("按键按下次数\xfd:%d 次\r\n",(int)count);
            count++;
            while(P32 == 0);                            //等待P32松开
            }
         }


}
}



void Timer0_Isr(void) interrupt 1       //3秒执行一次
{

state = !state;
P00 = state;
}


每天不*** · 发表于 2024-12-20 13:50:38

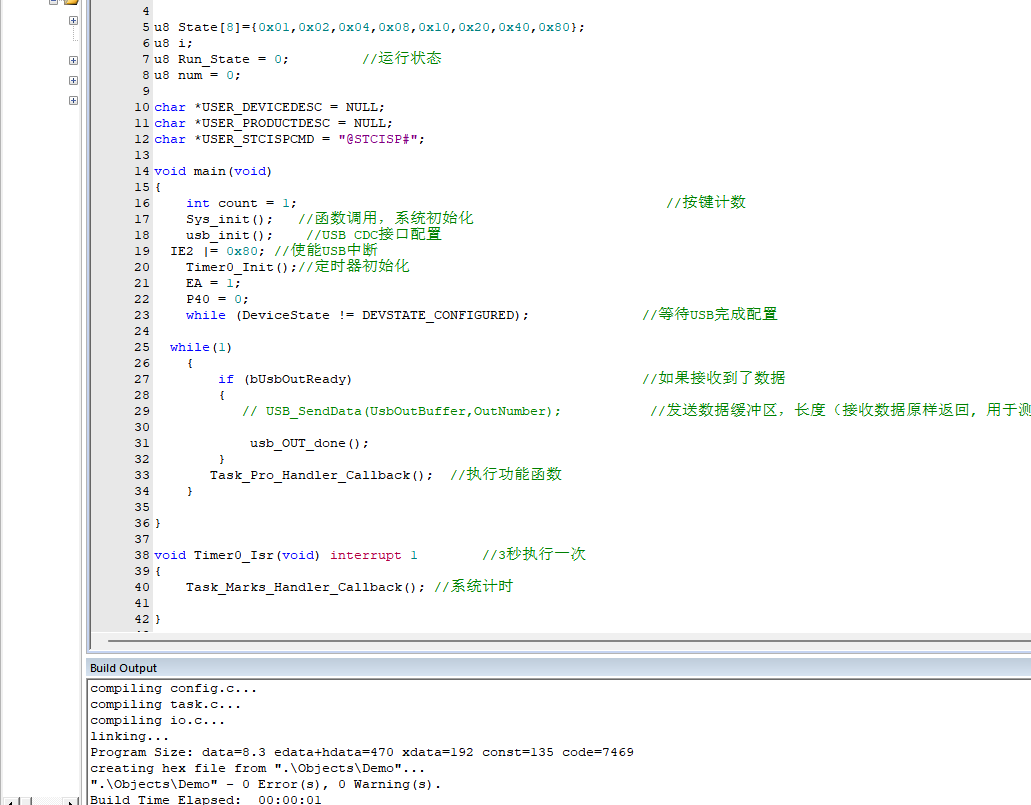

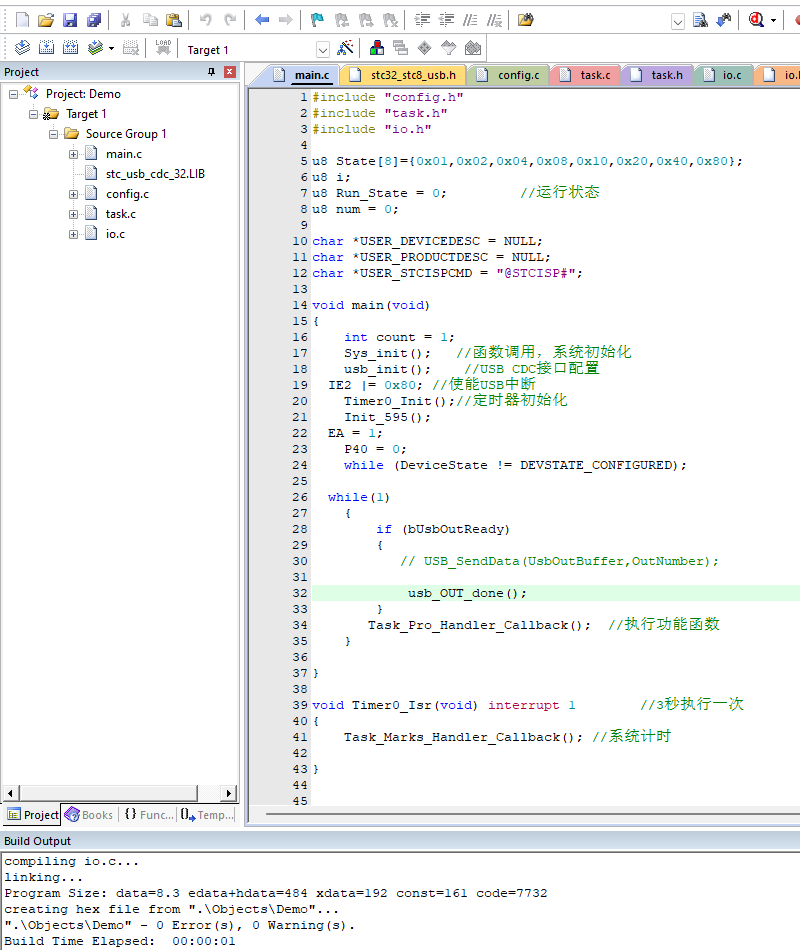

第8集

#include "config.h"
#include "task.h"
#include "io.h"

u8 State[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
u8 i;
u8 Run_State = 0;
u8 num = 0;

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void main(void)
{
int count = 1;
Sys_init();
usb_init();
IE2 |= 0x80;
Timer0_Init();
EA = 1;
P40 = 0;
while (DeviceState != DEVSTATE_CONFIGURED);

while(1)
{
      if (bUsbOutReady)
      {
         // USB_SendData(UsbOutBuffer,OutNumber);

         usb_OUT_done();
      }
   Task_Pro_Handler_Callback();
}

}

void Timer0_Isr(void) interrupt 1
{
Task_Marks_Handler_Callback();

}


每天不*** · 发表于 2024-12-25 15:33:05

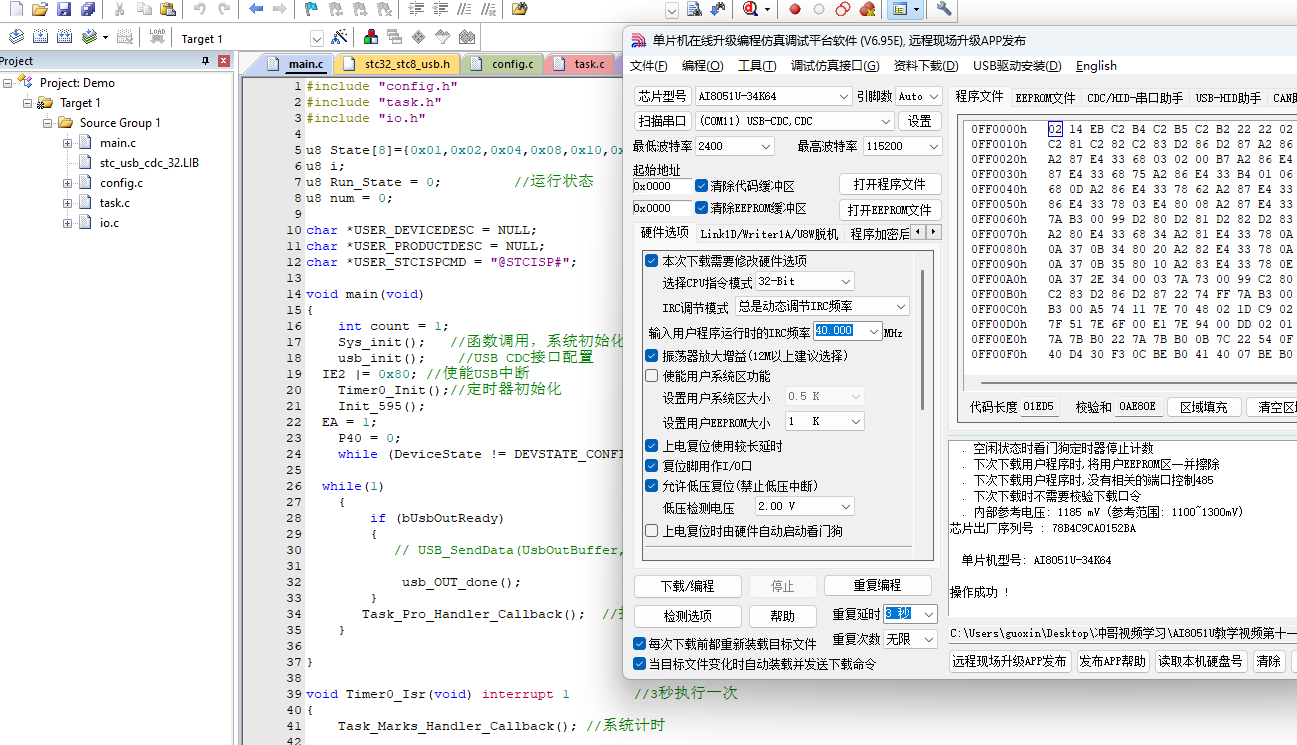

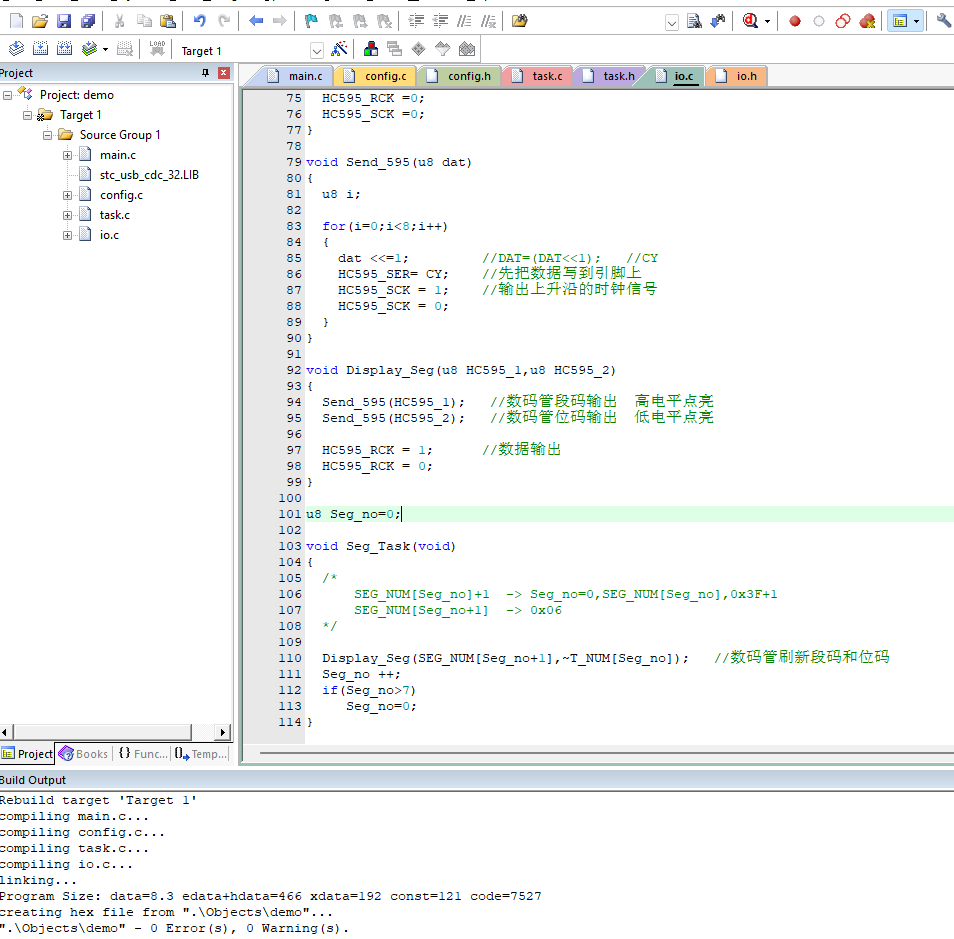

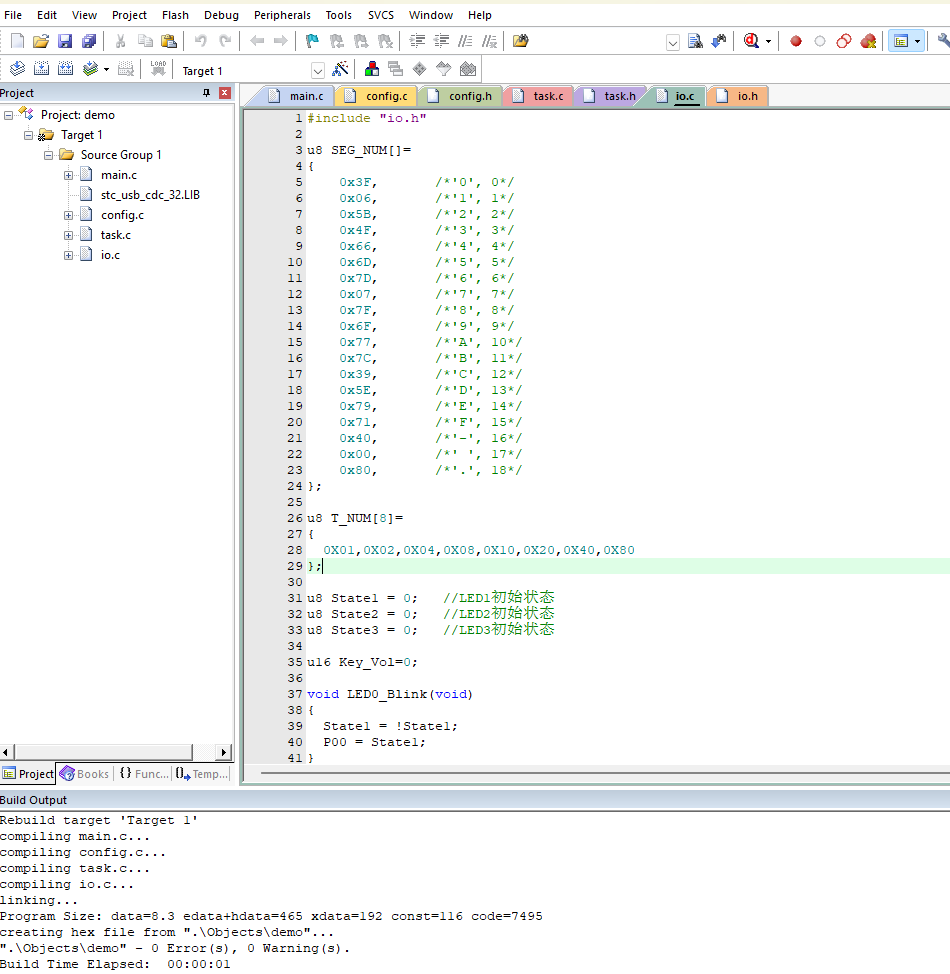

第9集  手敲代码通过

#include "config.h"
#include "task.h"
#include "io.h"

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void main(void)
{
Sys_init(); //ÏµÍ³³õÊ¼»¯
usb_init();                                  //USB CDC ½Ó¿ÚÅäÖÃ

IE2 |= 0x80;                                  //Ê¹ÄÜUSBÖÐ¶Ï
Timer0_Init(); //¶¨Ê±Æ÷³õÊ¼»¯
Init_595();
EA = 1; //IE |= 0X80;

P40 = 0;

while (DeviceState != DEVSTATE_CONFIGURED);    //µÈ´ýUSBÍê³ÉÅäÖÃ

while(1)
{

      if (bUsbOutReady) //Èç¹û½ÓÊÕµ½ÁËÊý¾Ý
      {
         //USB_SendData(UsbOutBuffer,OutNumber); //·¢ËÍÊý¾Ý»º³åÇø£¬³¤¶È£¨½ÓÊÕÊý¾ÝÔÑù·µ»Ø, ÓÃÓÚ²âÊÔ£©

         usb_OUT_done(); //
      }
Task_Pro_Handler_Callback(); //Ö´ÐÐ¹¦ÄÜº¯Êý

}
}

void Timer0_Isr(void) interrupt 1 //1MSÖ´ÐÐÒ»´Î
{

Task_Marks_Handler_Callback(); //ÏµÍ³¼ÆÊ±

}


每天不*** · 发表于 2024-12-26 16:37:24

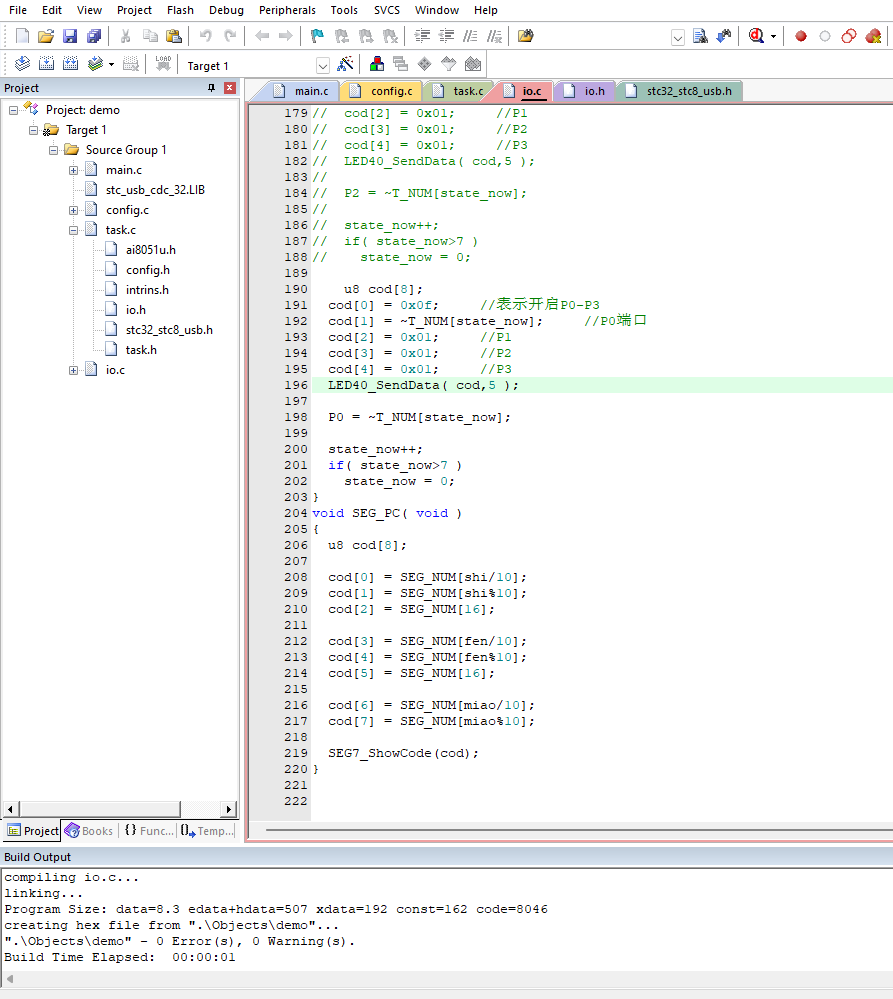

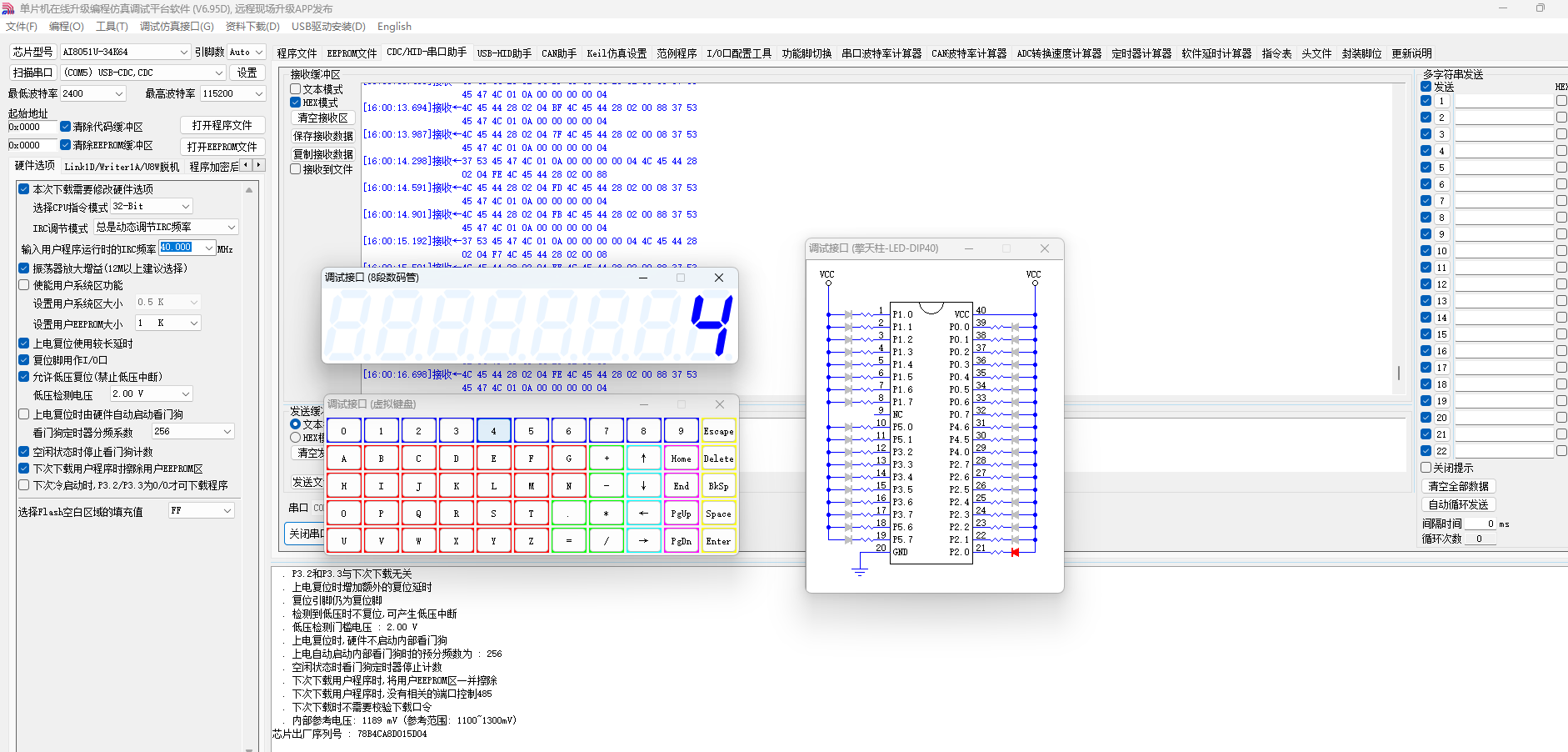

第十集：

点亮P20端口

void TASK_1( void )
{
//-------------------------p2端口流水灯------------------------
LED40_SetPort(2,~P2_STATE); //点亮P20端口
}

P2口流水灯，P10闪烁，见视频

左边数码管显示p32按下次数，右边数码管显示p33按下次数

按下数字按键在数码管显示对应的数字按键

每天不*** · 发表于 2025-1-14 15:26:14

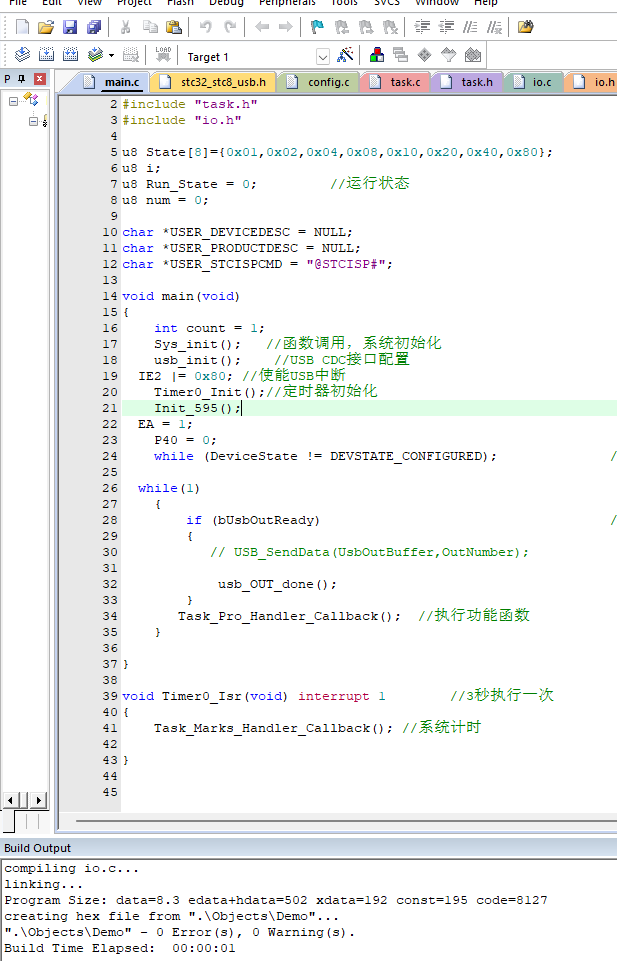

第十一集
任务一
代码：

#include "config.h"
#include "task.h"
#include "io.h"

u8 State[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
u8 i;
u8 Run_State = 0;       //运行状态
u8 num = 0;

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void main(void)
{
int count = 1;                                           //按键计数
Sys_init(); //函数调用，系统初始化
usb_init(); //USB CDC接口配置
IE2 |= 0x80; //使能USB中断
Timer0_Init();//定时器初始化
Init_595();
EA = 1;
P40 = 0;
while (DeviceState != DEVSTATE_CONFIGURED);

while(1)
{
      if (bUsbOutReady)
      {
         // USB_SendData(UsbOutBuffer,OutNumber);

         usb_OUT_done();
      }
   Task_Pro_Handler_Callback();
}

}

void Timer0_Isr(void) interrupt 1
{
      Task_Marks_Handler_Callback();

}


任务二
代码：

#include "config.h"
#include "task.h"
#include "io.h"

u8 State[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
u8 i;
u8 Run_State = 0;       //运行状态
u8 num = 0;

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void main(void)
{
int count = 1;
Sys_init(); //函数调用，系统初始化
usb_init(); //USB CDC接口配置
IE2 |= 0x80; //使能USB中断
Timer0_Init();//定时器初始化
Init_595();
EA = 1;
P40 = 0;
while (DeviceState != DEVSTATE_CONFIGURED);

while(1)
{
      if (bUsbOutReady)
      {
         // USB_SendData(UsbOutBuffer,OutNumber);

         usb_OUT_done();
      }
   Task_Pro_Handler_Callback();
}

}

void Timer0_Isr(void) interrupt 1
{
      Task_Marks_Handler_Callback();

}

每天不*** · 发表于 2025-1-21 15:29:20

第12集  复位系统

任务一：
代码：

#include "config.h"
#include "task.h"
#include "io.h"

u8 State[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
u8 i;
u8 Run_State = 0;       //运行状态
u8 num = 0;

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void main(void)
{
int count = 1;                                           //按键计数
Sys_init(); //函数调用，系统初始化
usb_init(); //USB CDC接口配置
IE2 |= 0x80; //使能USB中断
Timer0_Init();//定时器初始化
Init_595();
EA = 1;
P40 = 0;
while (DeviceState != DEVSTATE_CONFIGURED);             //等待USB完成配置
WDT_CONTR = 0X24;
while(1)
{
      if (bUsbOutReady)                                  //如果接收到了数据
      {
         // USB_SendData(UsbOutBuffer,OutNumber);          //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

         usb_OUT_done();
      }
   Task_Pro_Handler_Callback();  //执行功能函数
   if( P33 !=0)
WDT_CONTR = 0X34;
}

}

void Timer0_Isr(void) interrupt 1       //3秒执行一次
{
Task_Marks_Handler_Callback(); //系统计时

}

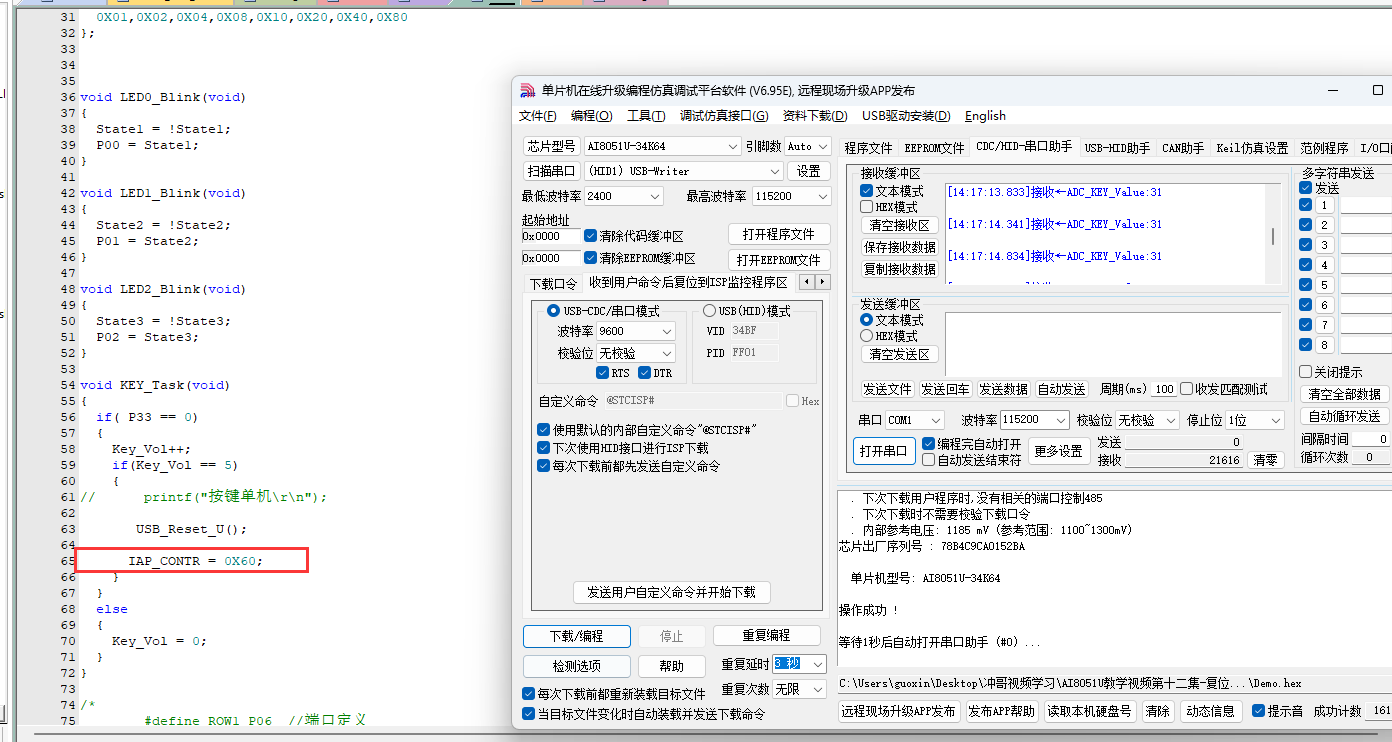

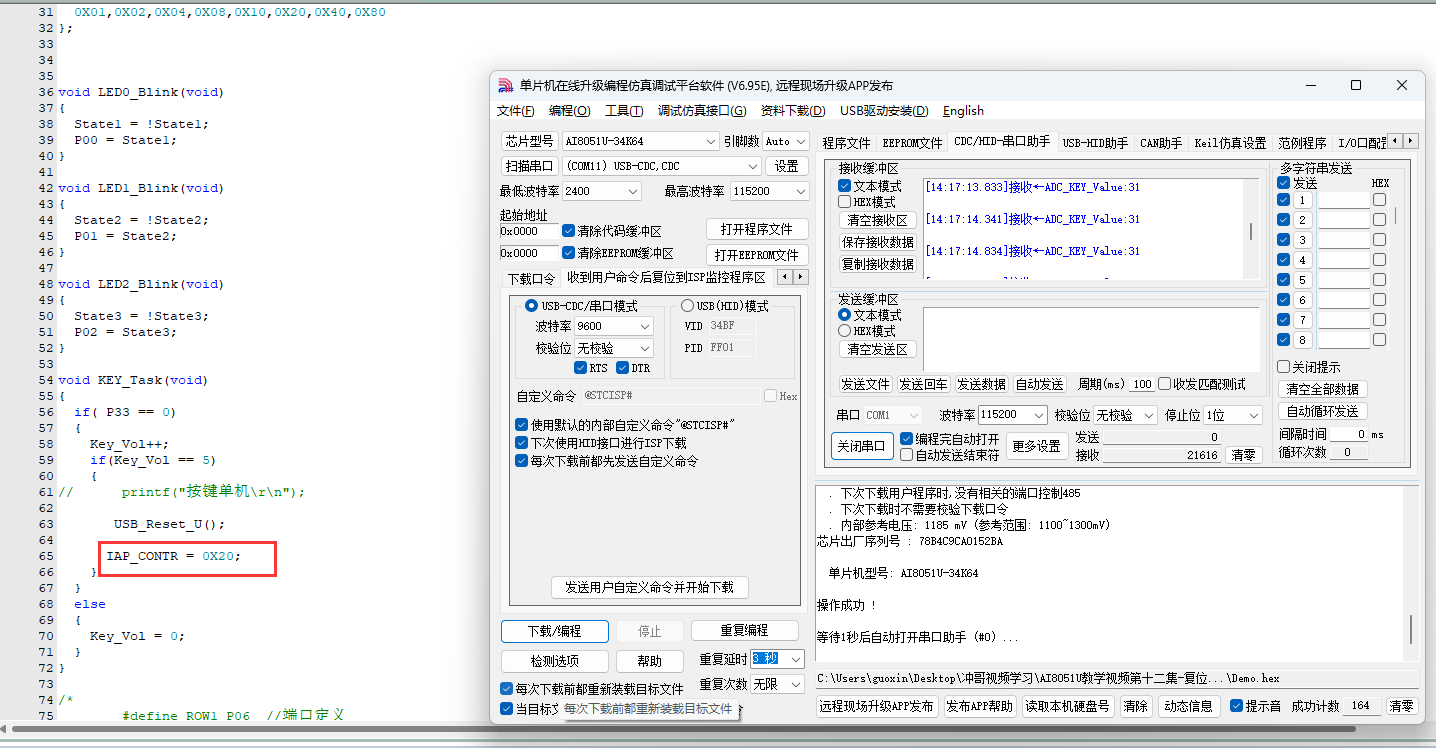

任务二
（1）复位后进入下载模式

（2）复位后从头开始运行用户程序

程序：

#include "config.h"
#include "task.h"
#include "io.h"

u8 State[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
u8 i;
u8 Run_State = 0;       //运行状态
u8 num = 0;

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void main(void)
{
int count = 1;                                           //按键计数
Sys_init(); //函数调用，系统初始化
usb_init(); //USB CDC接口配置
IE2 |= 0x80; //使能USB中断
Timer0_Init();//定时器初始化
Init_595();
EA = 1;
P40 = 0;
while (DeviceState != DEVSTATE_CONFIGURED);             //等待USB完成配置
WDT_CONTR = 0X24;
while(1)
{
      if (bUsbOutReady)                                  //如果接收到了数据
      {
         // USB_SendData(UsbOutBuffer,OutNumber);          //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

         usb_OUT_done();
      }
   Task_Pro_Handler_Callback();  //执行功能函数

WDT_CONTR = 0X34;
}

}

void Timer0_Isr(void) interrupt 1       //3秒执行一次
{
Task_Marks_Handler_Callback(); //系统计时

}
