一起学习 Ai8051U 手写计算器，实验箱 字体优化 版本 | 再加入 USB-CDC虚拟串口

王***

跟随 荣誉版主 Legend 的脚步，一起学习 Ai8051U 手写计算器
学习 荣誉版主 ercircle 移植的如下程序，
学习后发现还可以稍微美观下，对局部程序进行了修改
在Ai8051U实验箱上玩 Ai手写计算器 | 卷积神经网络在Ai8051U上的实现与应用 - TinyML，Ai8051U 人工智能 开山之作，AI手写计算器 国芯技术交流网站 - AI32位8051交流社区
修改内容有：
1.清屏复位没有抬起判断，会重复清空，转移到实体按键P35并且加入抬起判断
2.对画笔的大小进行了更改，更大了一点
3.对输出显示的字体进行更改，换用了更大一点的字体
4.对输入的坐标点进行缓冲区循环平滑处理，防止毛刺出现
5.点按下边的区域，同时清空上半部分的输入，更加贴合原版
如下是显示效果：

以下是修改后的程序包：
Ai手写计算器 AI8051U实验箱，字体优化版本.zip (4.06 MB, 下载次数: 215)

2024-11-29 14:46 上传

点击文件名下载附件

Leg***

加入了 USB-CDC虚拟串口 功能！

• 添加usb串口相关代码
• 支持收集数据集，参考这个视频教程
• https://www.stcaimcu.com/forum.p ... id=11977&pid=122651

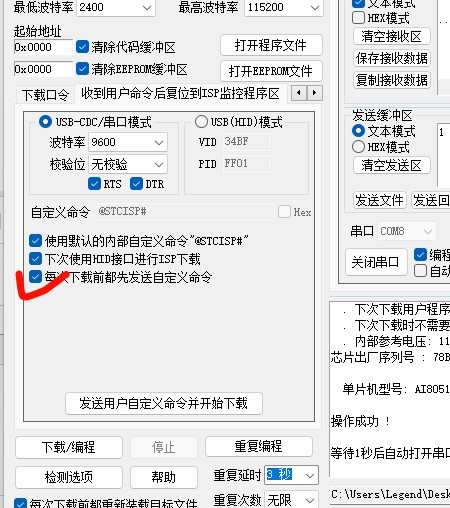

• 支持不停电下载，勾选这个即可


Ai手写计算器 AI8051U实验箱，字体优化版本，改.zip (4.2 MB, 下载次数: 163)

2024-12-7 00:23 上传

点击文件名下载附件

王***

修改一版：

更新内容

• 增加对较小书写字体的支持，使用图形缩放对原区域进行一次缩放。
• 改动底部结果区域的触发逻辑，改为抬起后判断区域触发，写到底部的结果区域不会立刻触发。
• 为了优化速度，缩放只在书写区域较小时生效，其余时刻仍然为普通的直接缩放。

详见以下视频效果：

以下是更改后的程序文件：

附件：Ai手写计算器 AI8051U实验箱-增加自动缩放版本.zip

在 touch.c 的174行处

// 2次读取ADS7846,连续读取2次有效的AD值,且这两次的偏差不能超过
// 20,满足条件,则认为读数正确,否则读数错误.
// 该函数能大大提高准确度
#define ERR_RANGE 20 // 误差范围

可以对触摸笔的触控误差进行控制，以提高书写准确度。

lil***

VC***

楼主，我也想学这个

请问这个屏幕从哪里搞同款啊

王***

VC*** 发表于 2024-11-30 19:43
楼主，我也想学这个

请问这个屏幕从哪里搞同款啊

淘宝 搜 店铺 “电子diy小家”，是冲哥的淘宝店，里面有卖

胡***

太强了

so***

手写计算器牛啊。

社区***

下载学习一下。

神***

Leg*** 发表于 2024-12-7 00:23
加入了usb功能！

添加usb串口相关代码

强势 免费送上： USB-CDC虚拟串口 就是 最简单最强大的串口

zhude***

太强悍了
